实验 膜分离技术(超滤技术)
超滤工作原理
超滤工作原理超滤是一种常用的膜分离技术，广泛应用于水处理、食品饮料、制药、化工等领域。
超滤膜具有较大的孔径，能够有效去除水中的悬浮物、胶体、大份子有机物等，同时保留水份子和溶解性小份子物质。
下面将详细介绍超滤的工作原理。
1. 超滤膜的特性超滤膜是一种多孔性膜，通常由聚合物材料制成，具有较大的孔径范围（通常为0.01-0.1微米）。
这些孔径可以过滤掉水中的大份子物质，如胶体、蛋白质、细菌等，同时允许水份子和小份子物质通过。
2. 超滤过程超滤过程主要包括进料、过滤、截留和产物采集四个步骤。
2.1 进料水或者待处理液体通过泵或者重力流入超滤系统。
在进料前，通常会进行预处理，如预过滤、调节pH值等，以确保进料液体的质量符合超滤要求。
2.2 过滤进料液体经过超滤膜，大份子物质被截留在膜表面，而水份子和小份子物质通过膜孔进入膜内。
2.3 截留被截留在膜表面的大份子物质形成浓缩液，随着操作时间的增加，浓缩液的浓度逐渐增加。
浓缩液中的大份子物质可以通过排污阀排出系统。
2.4 产物采集通过超滤膜的过滤，膜内的水份子和小份子物质形成产物，可以通过管道采集和利用。
3. 超滤的驱动力超滤过程中，需要施加一定的驱动力来推动液体通过膜孔。
常用的驱动力包括压力驱动、重力驱动和电场驱动。
3.1 压力驱动压力驱动是最常用的超滤驱动力，通过泵将进料液体推送到超滤膜的一侧，形成一定的压力差，促使液体通过膜孔。
压力驱动的优点是操作简单、效率高，适合于大规模工业生产。
3.2 重力驱动重力驱动是指利用自然重力使液体通过超滤膜。
这种驱动力常用于小规模实验室或者户外应用，操作相对简单，但处理能力较低。
3.3 电场驱动电场驱动是利用电场力将带电的溶液推动通过超滤膜。
这种驱动力主要应用于特殊领域，如电渗析、电吸附等。
4. 超滤膜的清洗和维护超滤膜在使用一段时间后，会因为膜表面的污染物积累而导致通量下降。
因此，定期清洗和维护超滤膜是必要的。
4.1 物理清洗物理清洗是指通过机械刷洗或者气泡冲洗等方式，将膜表面的污染物清除。
膜分离工程超滤(UF)课件
。
浸渍涂布法
喷涂法 热拉法
超滤膜的性能评价
孔径大小
孔径大小直接影响超滤膜的分离性能， 孔径越小，分离效果越好。
渗透通量
指单位时间内通过超滤膜的液体量， 渗透通量越高，膜的分离效率越高。
截留率
指超滤膜对特定物质的截留能力，截 留率越高，膜的分离效果越好。
机械强度
指超滤膜的抗拉伸、抗压、抗冲击等 机械性能，机械强度越高，膜的使用 寿命越长。
膜分离工程超滤(UF)课件
目录
• 超滤技术概述 • 超滤膜的制备与性能 • 超滤分离过程与设备 • 超滤技术的应用案例 • 超滤技术的发展趋势与挑战
超滤技术概述
超滤技术的定义与原理
总结词
超滤技术是一种利用半透膜，使水溶液 中的大小不同的物质进行分离的膜分离 技术。
VS
详细描述
超滤技术是一种膜分离技术，其原理是利 用半透膜，使水溶液中的大小不同的物质 进行分离。膜上有许多微孔，这些微孔允 许溶剂（水）通过，而阻止大分子溶质通 过。在压力作用下，溶液中的溶剂和小的 溶质透过微孔被收集，而大的溶质则被膜 阻挡，从而实现大小不同物质的分离。
超滤技术的分类与特点
总结词
超滤技术可根据操作压力、膜结构、用途等进行分类，其特点包括高效、节能、环保等。
详细描述
超滤技术可根据操作压力分为对称超滤，根据用途分为工业 用超滤和实验室用超滤等。超滤技术的特点是高效、节能、环保，其分离效果显著，可广泛应用于医药、食品、 化工等领域。
更换膜组件，以保证设备的正常 运行。
维护保养
定期对设备进行维护保养，包括 清洗膜组件、检查设备密封性等，
以延长设备使用寿命和保证分离 效果。
超滤技术的应用案例
中空纤维超滤膜实验报告
中空纤维超滤膜实验报告中空纤维超滤膜实验报告摘要：本实验旨在研究中空纤维超滤膜的过滤性能和应用前景。
通过实验测试，得出了中空纤维超滤膜在水处理领域的潜力，为其进一步应用提供了科学依据。
引言：中空纤维超滤膜是一种新型的膜分离技术，具有高效、节能、环保等优点，在水处理、饮用水净化、废水处理等领域具有广泛应用前景。
本实验通过对中空纤维超滤膜的实验测试，旨在探究其过滤性能以及可行性。
实验方法：1. 实验材料准备：准备中空纤维超滤膜样品、水样、溶液等。
2. 实验装置搭建：将中空纤维超滤膜样品装置于实验装置中，确保流体能够通过膜孔。
3. 实验参数设置：调整实验装置的操作参数，如压力、流速等。
4. 实验过程监测：通过实验仪器对实验过程进行监测，记录数据。
5. 数据处理与分析：对实验数据进行处理与分析，评估中空纤维超滤膜的过滤性能。
实验结果与分析：通过实验测试，我们得出了以下结论：1. 中空纤维超滤膜具有良好的过滤性能，能够有效去除水中的悬浮固体、胶体、微生物等。
2. 中空纤维超滤膜的过滤效率与操作参数有关，适当调整压力和流速可以提高过滤效果。
3. 中空纤维超滤膜的膜通量较高，能够满足大规模水处理需求。
4. 中空纤维超滤膜的耐污染性较好，能够长时间稳定运行。
应用前景：中空纤维超滤膜在水处理领域具有广泛的应用前景：1. 饮用水净化：中空纤维超滤膜能够有效去除水中的有害物质，提供安全健康的饮用水。
2. 工业废水处理：中空纤维超滤膜可以用于工业废水的处理，实现废水的回用和资源化利用。
3. 海水淡化：中空纤维超滤膜可以应用于海水淡化领域，解决淡水资源短缺问题。
4. 医药领域：中空纤维超滤膜可以用于药物的分离纯化和血液透析等医药应用。
总结：通过本实验，我们对中空纤维超滤膜的过滤性能和应用前景有了更深入的了解。
中空纤维超滤膜作为一种新型的膜分离技术，具有广泛的应用潜力。
随着科技的不断进步和应用需求的增加，相信中空纤维超滤膜将在水处理领域发挥越来越重要的作用，为人类提供更清洁、健康的生活环境。
超滤微滤膜分离实验报告
超滤微滤膜分离实验报告
超滤和微滤是常用的膜分离技术，可以将溶质和溶剂分离开来。
超滤
是通过压力差将大分子物质和水分离开来，而微滤是通过滤网将大分子物
质滤掉。
本次实验旨在探究超滤和微滤的原理及其应用。
实验材料与方法：
材料：蛋白酶胰酶液、超滤膜和微滤膜。
方法：
1. 在2个应用超滤的实验管中各加入1ml含蛋白酶胰酶的液体；
2.各管盖上超滤膜，用放置于等温区的膜分离设备应用压力将溶剂透
过膜向下渗透；
3. 在2个应用微滤的实验管中各加入1ml含蛋白酶胰酶的液体；
4.各管盖上微滤膜，用放置于等温区的膜分离设备应用压力将溶剂透
过膜向下渗透；
5.通过分析分离前和分离后的溶液，比较超滤和微滤分离效果的差异。
结果：
在超滤实验中，分离后的液体中含有蛋白质，而微滤实验中的分离后
液体中则不含蛋白质。
结论：
超滤和微滤都是膜分离技术，其差异在于应用的膜的孔径大小。
超滤
和微滤的分离效果也不同，具体应根据需要选择不同的技术应用于不同的
场合。
超滤适用于分离分子量较大的物质，例如蛋白质、多糖等，而微滤适用于分离颜料、细菌等较小分子量的物质。
此外，超滤和微滤还有一定的应用限制，例如超滤膜容易被堵塞，需要定期清洗换膜，而微滤膜则较容易损坏，需要小心使用。
总之，超滤和微滤均具有其独特的分离效果和应用范围，在实际应用中应当注重选择合适的技术，以达到最佳的分离效果。
超滤技术
(3)多段连续操作：各段循环液的浓度依次升高，最后一段引出浓缩液，因此前面几段中料液可以在较低的 浓度下操作。这种连续多段操作适用于大规模工业生产。
的特点
的特点
与传统分离技术比较，超滤技术具有以下的特点： ①超滤过程是在常温下进行的，条件温和无成分破坏，特别适合对热敏感的物质，如药物、酶、果汁等进行 分离、浓缩和富集。 ②超滤过程不发生相变化，无需加热，能耗低，无需添加化学试剂，无污染，是一种节能环保的分离技术。 ③超滤技术分离效率高，对稀溶液中微量成分的回收，低浓度溶液的浓缩都非常有效。 ④超滤过程仅采用压力作为分离的动力，因此分离装置简单、流程短、操作简便、易于控制和维护。 ⑤超滤技术也有局限性，不能直接得到干粉制剂。对于蛋白质溶液，一般只能得到10%～50%的浓度。
超滤技术
膜分离技术的一种
01 的原理
03 的特点
目录
02 的操作模式 0ຫໍສະໝຸດ 的应用基本信息超滤技术是膜分离技术的一种，是以0.1～0.5 MPa的压力差为推动力，利用多孔膜的拦截能力，以物理截留 的方式，将溶液中的大小不同的物质颗粒分开，从而达到纯化和浓缩、筛分溶液中不同组分的目的。
的原理
的原理
UF同RO、NF、MF一样，均属于压力驱动型膜分离技术。超滤主要用于从液相物质中分离大分子化合物(蛋白 质，核酸聚合物，淀粉，天然胶，酶等)，胶体分散液(粘土，颜料，矿物料，孔液粒子，微生物)，乳液(润滑脂 -洗涤剂以及油-水乳液)。采用溶质，从而可达到某些含有各种小分子量可溶性溶质和高分子物质(如蛋白质、酶、 病毒)等溶液的浓缩、分离、提纯和净化。其操作静压差一般为0.1-0.5MPa，被分离组分的直径大约为0.010.1μm，这相当于光学显微镜的分辨极限，一般为分子量大于500-的大分子和胶体粒子，这种液体的渗透压很小， 可以忽略，所用膜常为非对称膜，膜孔径为10-10μm，膜表面有效截留层厚度较小(0.1-10μm)，操作压力一般 为0.2-0.4MPa(2-4kg/cm)，膜的透过速率为0.5-5m/(m·d)。

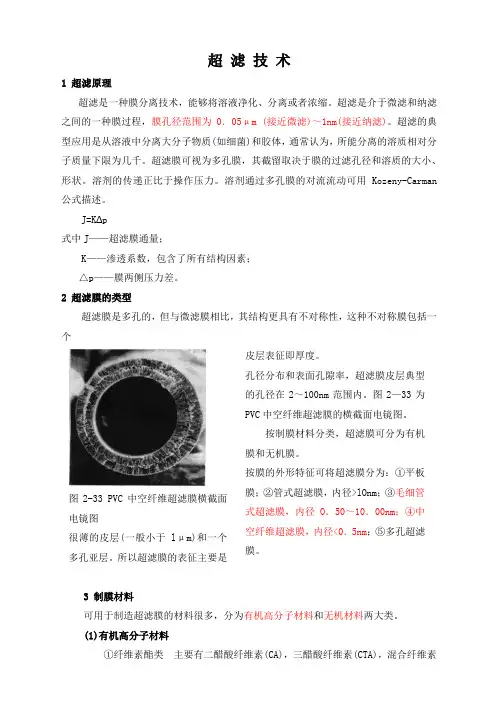

超滤技术
超滤技术1 超滤原理超滤是一种膜分离技术，能够将溶液净化、分离或者浓缩。
超滤是介于微滤和纳滤之间的一种膜过程，膜孔径范围为0．05μm (接近微滤)～1nm(接近纳滤)。
超滤的典型应用是从溶液中分离大分子物质(如细菌)和胶体，通常认为，所能分离的溶质相对分子质量下限为几千。
超滤膜可视为多孔膜，其截留取决于膜的过滤孔径和溶质的大小、形状。
溶剂的传递正比于操作压力。
溶剂通过多孔膜的对流流动可用Kozeny-Carman 公式描述。
J=KΔp式中J——超滤膜通量；K——渗透系数，包含了所有结构因素；△p——膜两侧压力差。
2 超滤膜的类型超滤膜是多孔的，但与微滤膜相比，其结构更具有不对称性，这种不对称膜包括一个图2-33 PVC中空纤维超滤膜横截面电镜图很薄的皮层(一般小于lμm)和一个多孔亚层。
所以超滤膜的表征主要是皮层表征即厚度。
孔径分布和表面孔隙率，超滤膜皮层典型的孔径在2～100nm范围内。
图2—33为PVC中空纤维超滤膜的横截面电镜图。
按制膜材料分类，超滤膜可分为有机膜和无机膜。
按膜的外形特征可将超滤膜分为：①平板膜；②管式超滤膜，内径>lOnm；③毛细管式超滤膜，内径O．50～10．00nm；④中空纤维超滤膜，内径<0．5nm；⑤多孔超滤膜。
3 制膜材料可用于制造超滤膜的材料很多，分为有机高分子材料和无机材料两大类。
(1)有机高分子材料①纤维素酯类主要有二醋酸纤维素(CA)，三醋酸纤维素(CTA)，混合纤维素(CA-CN)等。
这类材料制造的超滤膜亲水性好，成孔性好，材料来源广泛、稳定，成本较低。
但这种材料耐酸碱性能差，也不适用于酮类、酯类和有机溶剂。
②聚砜类如聚砜(PS)、磺化聚砜(SPS)、聚醚砜(PES)等。
用这种材料制膜，易成型，膜机械强度好，耐热、耐化学性能也较好，是目前用得较多的材料。
③聚烯烃类主要是聚丙烯(PP)和聚丙烯腈(PAN)。
同聚砜相似，它的机械和化学性能较好。
膜分离技术分类
膜分离技术分类
膜分离技术是一种通过膜对物质进行分离的技术。
根据不同的分离机理和应用领域，膜分离技术可以分为微滤、超滤、纳滤和反渗透四大类。
微滤是一种利用孔径在0.1-10微米之间的微孔膜对悬浮物颗粒、胶体和细菌等进行过滤分离的技术。
微滤膜的孔径比较大，可以有效去除水中的悬浮物和浑浊物质，广泛应用于饮用水处理、污水处理、食品加工等领域。
超滤是一种利用孔径在0.001-0.1微米之间的超滤膜对胶体、大分子有机物、胶体颗粒等进行分离的技术。
超滤膜相对于微滤膜来说，孔径更小，可以有效去除水中的有机物质和胶体颗粒，广泛应用于饮用水净化、工业废水处理、蛋白质分离纯化等领域。
纳滤是一种利用孔径在1-100纳米之间的纳滤膜对溶质、小分子有机物、离子等进行选择性分离的技术。
纳滤膜孔径比超滤膜更小，可以有效去除水中的微量离子和有机物，广泛应用于海水淡化、废水处理、药物分离等领域。
反渗透是一种利用孔径在0.1-1纳米之间的反渗透膜对盐类、溶解物、微生物等进行高效分离的技术。
反渗透膜具有极小的孔径，可以有效去除水中的离子、微生物和有机物，广泛应用于海水淡化、饮用水净化、工业废水处理等领域。
总的来说，膜分离技术在水处理、废水处理、食品加工、药物制备等领域发挥着重要作用，为人类提供了高效、环保的分离工艺。
随着科技的不断进步和创新，膜分离技术将会在更多领域得到应用，为人类的生活带来更多便利和福祉。
膜分离技术的原理
膜分离技术的原理膜分离技术是一种利用半透膜对不同组分进行分离的技术。
它主要包括超滤、纳滤、反渗透和气体分离等几种类型，广泛应用于水处理、生物工程、食品加工、医药等领域。
膜分离技术的原理主要是利用膜的选择性通透性，将混合物中的不同组分分离出来。
膜分离技术的原理可以简单概括为，在一定的压力作用下，将混合物置于膜的一侧，通过膜的选择性通透性，使得其中一种组分能够通过膜，而另一种组分则被截留在膜的一侧，从而实现两者的分离。
不同类型的膜分离技术有不同的分离原理，下面将分别介绍几种常见的膜分离技术及其原理。
首先是超滤技术，超滤膜的孔径在纳米到微米之间，可以有效截留溶质、胶体和悬浮物等大分子物质，而溶剂和小分子物质则可以通过膜。
其原理是利用压力驱动溶剂和小分子物质通过膜，而大分子物质则被截留在膜的一侧，从而实现溶质和溶剂的分离。
其次是纳滤技术，纳滤膜的孔径在纳米级别，可以截留溶质和大部分溶剂，而水分子等小分子物质则可以通过膜。
其原理是利用压力差使得溶质和大分子物质被截留在膜的一侧，而溶剂和小分子物质则通过膜，实现了对溶质和溶剂的有效分离。
另外是反渗透技术，反渗透膜的孔径在纳米级别以下，可以截留绝大部分溶质和溶剂，只有水分子等极小分子物质可以通过膜。
其原理是利用高压作用下，使得水分子通过膜，而溶质和溶剂被截留在膜的一侧，实现了对水和溶质的有效分离。
最后是气体分离技术，气体分离膜可以选择性地通透不同气体分子，根据气体分子的大小、形状和亲和性等特性，实现对混合气体的分离。
其原理是利用压力差使得不同气体分子在膜上的透过速率不同，从而实现了对混合气体的有效分离。
总的来说，膜分离技术的原理是利用膜的选择性通透性，通过施加压力或压力差的方式，实现对混合物中不同组分的有效分离。
不同类型的膜分离技术有着不同的应用和分离原理，但都以膜的选择性通透性为基础，为各行各业的生产和生活提供了重要的分离技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实验原理
膜分离技术指的是以压力为驱动力，依据高分子半透膜的物理或化学性能，在液体与液体间、气体与气体间、液体与固体间、气体与固体间的体系中，进行不同组分的分离纯化。
它主要包括超滤、微滤、反渗透、电渗析等方法。
超滤是膜分离技术类型之一，是指应用孔径 1.0~20.0nm（或更大）的超滤膜来过滤含有大分子或微粒粒子的溶液，使大分子或微粒粒子从溶液中分离的过程。
它是一种以膜两侧的压力差为推动力，利用膜孔在常温下对溶液进行分离的膜技术，所用静压差一般为 0.1～0.5MPa，料液的渗透压一般很小可忽略不计。
1、超滤膜
超滤膜一般为非对称膜，要求具有选择性的表皮层，其作用是控制孔的大小和形状。
超滤膜对大分子的分离主要是筛分作用。
超滤膜已发展了数代，第一代为醋酸纤维素膜；第二代为聚合物膜，如聚砜、聚丙烯膜、聚内烯腈膜、聚醋酸乙烯膜、聚酰亚胺膜等，其性能优于第一代膜，应用较广；第三代为陶瓷膜，强度较高。
其膜组件型式为片型、管型、中空纤维型及螺旋型等。
2、膜分离技术的特点
（1）膜分离过程是在常温下进行，因而特别适用于对热敏感的物质，如果汁、酶、药品等的分离、分级、浓缩与富集。
（2）膜分离过程不发生相变化，能耗低，因此膜分离技术又称省能技术。
（3）膜分离过程可用于冷法杀菌，代替沿袭的巴氏杀菌工艺等，保持了产
品的色、香、味及营养成分。
（4）膜分离过程不仅适用于无机物、有机物、病毒、细菌直至微粒的广泛分离，而且还适用于许多特殊溶液体系的分离，如溶液中大分子与无机盐的分离、一些共沸物或近沸点物系的分离等。
（5）由于仅用压力作为膜分离的推动力，因此分离装置简便，操作容易、易自控、维修，且在闭合回路中运转，减少了空气中氧的影响。
（6）膜分离过程易保持食品某些功效特性，如蛋白的泡沫稳定性等。
（7）膜分离工艺适应性强，处理规模可大可小，操作维护方便，易于实现自动化控制。
2、超滤技术在食品工业中的应用
（1）饮料加工
经过超滤澄清的果汁可有效地防止后浑浊，保持果汁的芳香成分；茶饮料的澄清。
（2）乳品及豆制品加工
在乳品工业中采用超滤设备浓缩鲜奶，以降低运输成本；乳清蛋白的回收。
（3）酒类加工
主要用于低度酒的除浊澄清，能明显提高酒的澄清度，保持酒的色、香、味，而且可以无热除菌，提高酒的保存期。
（4）糖类加工
美国和日本的一些制糖厂，先用超滤处理甘蔗原汁，可降低 20％粘度，使以后的加工设备更容易处理糖浆。
（5）除菌
用一定截留分子量的超滤膜处理果汁以后，可将各种造成食品的腐败菌和病菌除去，同时可保持果汁的原有风味。
现在美国有许多啤酒厂用陶瓷微滤膜将生啤酒过滤除菌，既保持了啤酒的风味，又延长了货架寿命。
（6）酶加工
采用超滤膜浓缩和提取酶制剂，不仅节能，而且可降低酶的失活程度，提高了酶的回收率。
（7）肉制品加工废弃物的利用
从血清中回收无菌化的血清蛋白，从牛皮、猪皮、兽骨中提取浓缩动物胶，处理水产品(鱼、蟹、贝等)加工后含有机物的废水，回收有用物质。
二、实验目的
通过实验进一步了解膜分离技术的应用。
本实验采用超滤技术处理茶汁，要求学生掌握超滤设备的原理和基本操作。
三、实验材料与设备
1、实验材料
市售茶叶、200 目滤布等。
2、实验设备
国产超滤设备、台秤、天平、容器、烧杯等。
四、实验方法
1、工艺流程
茶叶热水浸泡过滤冷却超滤澄清茶汁
2、操作要点
（1）茶汁的制备
根据实验用量，配置浓度为 2%的茶汁。
先称取一定重量的茶叶放入容器中，加入开水浸泡，保持温度在 85~95，时间约 30min。
然后用 200 目滤布过滤，冷却后备用。
（2）超滤膜的选择
在茶饮料的生产过程中，由于技术原因，茶制品存放一段时间后呈混浊状态，出现絮状物，俗称“冷后浑”。
经研究发现，“冷后浑”现象与茶叶中所含的咖啡碱、多酚类物质及高分子量蛋白质、多糖、果胶等物质有关。
超滤法在保证茶饮料原有风味的前提下，可保持茶饮料良好澄清状态。
可选用截留分子质量为 7~10 万的超滤膜。
使茶中的蛋白质、果胶、淀粉等大分子物质得以分离，从而获得低粘度、澄清、稳定的茶饮料。
（3）操作压力的确定
在采用超滤技术过滤时，随着时间的延长，膜内所截的大分子和胶体物质增多，阻碍了膜的通量。
此时，不能用提高操作压力的措施，加快通量，否则，在较强的压力差的作用下，超滤膜会破裂，虽茶汁通量增加，但滤液质量会受很大
影响。
一般采用 0.3～0.35MPa 的操作压力效果较好。
3、实验设计
影响超滤速度的因素很多，如膜的分子量截留值、料液的浓度、操作温度、操作压力等因素，可进行多因素多水平的正交实验方法，分析出最佳条件。
五、产品的评价
1、感官指标
具有原有的茶色；茶香较浓；清澈透明，无沉淀。
2、卫生指标
应符合国家标准。
六、讨论题
1、超滤是否会使茶中的风味物质如茶多酚、咖啡碱损失？为什么？
2、超滤膜的清洗和保养方法？。
