钻孔灌注桩接桩施工方案
预制混凝土钻孔灌注桩接桩方案
预制混凝土钻孔灌注桩接桩方案介绍本文档将提供一份预制混凝土钻孔灌注桩接桩方案，以确保施工顺利进行并满足设计要求。
桩基设计要求根据设计要求，预制混凝土钻孔灌注桩的主要设计要求如下：1. 承载力需满足设计荷载要求。
2. 桩端的所承受的竖向和水平荷载应合理分配。
接桩方案为了满足桩基设计要求，采用以下接桩方案：1. 钻孔准备1. 根据设计要求确定钻孔的深度和直径。
2. 使用钻孔设备进行钻孔，确保孔壁平整，无明显裂隙或松散土层。
2. 钢筋安装1. 按照设计要求，在钻孔内安装纵向钢筋，并确保钢筋的位置和数量符合设计要求。
2. 砼浇筑前，应进行钢筋的检查，确保其质量和位置正确。
3. 灌注混凝土1. 在钻孔中灌注预制混凝土，同时进行振捣和夯实，以确保混凝土的密实性。
2. 灌注时，应逐层进行，控制灌注速度，避免产生空隙和太多的浆液分离。
4. 确保质量1. 混凝土灌注后，应进行养护，确保混凝土的强度和耐久性。
2. 进行必要的检测和试验，以验证混凝土桩的质量和承载能力。
安全措施在进行预制混凝土钻孔灌注桩接桩时，应注意以下安全措施：1. 使用符合标准的设备和工具，并由经验丰富的操作人员进行操作。
2. 钻孔过程中，要加强对坍塌和土层突变的监测和预防措施。
3. 进行灌注时，应避免过快或过慢的灌注速度，以防止发生安全事故。
4. 在施工现场设置合适的警示标志，确保施工人员和周围人员的安全。
以上就是本文档提供的预制混凝土钻孔灌注桩接桩方案，希望能对施工工作有所帮助。
如有任何疑问或需要进一步信息，请随时与我联系。

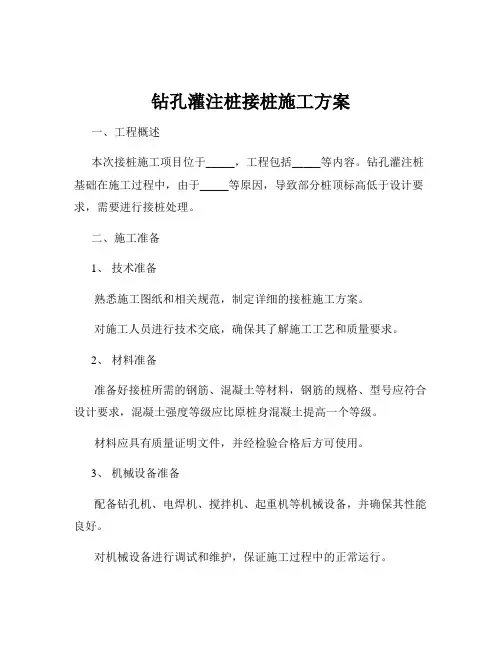

钻孔灌注桩接桩施工方案
钻孔灌注桩接桩施工方案一、工程概述本次接桩施工项目位于_____，工程包括_____等内容。
钻孔灌注桩基础在施工过程中，由于_____等原因，导致部分桩顶标高低于设计要求，需要进行接桩处理。
二、施工准备1、技术准备熟悉施工图纸和相关规范，制定详细的接桩施工方案。
对施工人员进行技术交底，确保其了解施工工艺和质量要求。
2、材料准备准备好接桩所需的钢筋、混凝土等材料，钢筋的规格、型号应符合设计要求，混凝土强度等级应比原桩身混凝土提高一个等级。
材料应具有质量证明文件，并经检验合格后方可使用。
3、机械设备准备配备钻孔机、电焊机、搅拌机、起重机等机械设备，并确保其性能良好。
对机械设备进行调试和维护，保证施工过程中的正常运行。
4、现场准备清理桩头周围的杂物和泥土，确保施工场地平整。
设置好施工围挡和警示标志，保证施工安全。
三、施工工艺流程1、桩头处理对低于设计标高的桩头进行凿除，凿除至新鲜混凝土面，且桩头应平整。
用高压水枪冲洗桩头，清除桩头的杂物和浮浆。
2、钢筋处理对原桩身钢筋进行清理，调直并除锈。
按照设计要求，焊接接长钢筋，焊接质量应符合规范要求。
3、支模采用钢模板或木模板进行支模，模板应拼接严密，支撑牢固。
模板的内侧应涂刷脱模剂。
4、浇筑混凝土混凝土采用商品混凝土，浇筑前应检查混凝土的坍落度和和易性。
混凝土应分层浇筑，振捣密实，振捣时应避免碰撞钢筋和模板。
浇筑至桩顶设计标高，并进行抹面处理。
5、养护混凝土浇筑完成后，应及时进行养护，养护时间不少于 7 天。
养护期间应保持混凝土表面湿润。
四、质量控制措施1、桩头处理质量控制桩头凿除应符合设计要求，不得损伤原桩身混凝土。
桩头冲洗干净，无杂物和浮浆。
2、钢筋质量控制钢筋的规格、型号、数量应符合设计要求。
钢筋焊接质量应符合规范要求，焊缝饱满，无夹渣、气孔等缺陷。
3、模板质量控制模板的尺寸应符合设计要求，拼接严密，无漏浆现象。
模板支撑牢固，不变形。
4、混凝土质量控制混凝土的配合比应符合设计要求，原材料质量应合格。
钻孔灌注桩接桩方案
钻孔灌注桩接桩方案钻孔灌注桩（也称为灌注桩）是一种常见的地基处理方法，广泛应用于建筑工程中。
在施工过程中，钻孔灌注桩的接桩方案是至关重要的，它直接关系到桩基的质量和承载能力。
本文将围绕钻孔灌注桩接桩方案展开讨论。
1. 引言钻孔灌注桩接桩方案是指在灌注桩施工过程中，针对桩头连接形式、钢筋布置、施工工艺等问题所制定的一套具体方案。
其目的是确保灌注桩与上部结构之间的稳固连接，使桩基的整体承载能力达到设计要求。
2. 钻孔灌注桩接桩方式根据不同的工程需求和设计要求，钻孔灌注桩可以采用不同的接桩方式。
常见的接桩方式包括嵌入预埋件、钢筋穿越法、焊接法等。
具体选择哪种接桩方式，需要综合考虑桩基的承载力、变形性能、施工工艺要求等因素。
3. 钻孔灌注桩接桩方法3.1 嵌入预埋件接桩方法这种接桩方法常用于较大荷载的桩基，通过在灌注桩顶部设置预埋件（如钢筋筋头或螺纹钢筋）来实现与上部结构的连接。
该方法具有安装方便、强度高、变形小等优点，在工程实践中得到了广泛应用。
3.2 钢筋穿越法接桩方法钢筋穿越法是在灌注桩上段设置穿越钢筋，将其延伸到上部结构所需的位置，然后进行钢筋焊接，最后进行混凝土灌注施工。
这种接桩方法适用于一些特殊的工程需求，如地下室的框架结构连接等。
3.3 焊接法接桩方法对于一些较小断面的灌注桩，可以采用焊接法进行接桩。
该方法是在灌注桩顶部设置焊接板或焊接筋，并通过焊接将其与上部结构连接。
需要注意的是，在焊接过程中，应严格控制焊接质量，以确保连接的可靠性和强度。
4. 钩筋设置与连接方式在灌注桩的接桩过程中，钢筋的布置和连接方式也是至关重要的。
一般情况下，钻孔灌注桩的钢筋布置应符合相关设计规范要求，并且每一根钢筋的连接要严密可靠，以确保桩体的整体承载能力和稳定性。
5. 施工工艺要点对于钻孔灌注桩接桩方案的施工工艺也需要予以重视。
在施工过程中，应根据地质情况和设计要求，合理选择钻桩材料、控制灌注混凝土的质量、保证钢筋与混凝土的良好结合等。
钻孔灌注桩接桩方案
钻孔灌注桩接桩方案一、引言随着城市建设的不断发展，给土地利用带来了新的挑战。
为了保证建筑物的稳定和安全，钻孔灌注桩作为一种常见的基础工程技术得到广泛应用。
而钻孔灌注桩接桩方案则是确保灌注桩结构连续性及夯实性的重要步骤。
本文将从接桩方案的设计和施工要点进行详细阐述。
二、接桩方案设计1. 桩径与桩间距的确定灌注桩的桩径和桩间距的确定对于确保整体结构的强度和稳定性至关重要。
在设计接桩方案时，需要考虑以下因素：- 土质情况：不同土质对桩径和桩间距的要求不同，一般来说，土质较软的地区需要增加桩径和缩小桩间距，以增加桩的承载能力。
- 建筑物荷载：根据建筑物的类型、荷载分布情况和大小，合理确定桩径和桩间距，以保证整体结构的安全性。
- 邻近建筑物：在设计接桩方案时，还需要考虑周边建筑物的存在，避免互相影响。
2. 接桩顺序的确定在进行钻孔灌注桩接桩时，需明确接桩的顺序，包括起始桩和终止桩的位置、数量和间隔。
一般情况下，起始桩和终止桩的数量应相等，且位于灌注桩长度的两端。
确保起始桩和终止桩的安全灌注，可有效提高整体结构的稳定性。
三、施工要点1. 钻孔施工钻孔是灌注桩接桩的关键环节。
在进行钻孔施工时，需要注意以下要点：- 土层分析：在进行钻孔施工前，需对钻孔区域的土层情况进行全面分析，包括土质、坚硬程度等。
根据土层情况的不同，选择合理的钻孔工艺和孔径尺寸。
- 钻孔技术：钻孔过程中，需根据设计要求和钻孔途中遇到的土层情况选择合适的钻孔技术，确保钻孔质量。
- 钻孔质量检查：钻孔完成后，需进行钻孔质量检查，包括钻孔直径、深度、位置等，以确保满足设计要求。
2. 灌注施工灌注施工是钻孔灌注桩接桩的重要环节。
在进行灌注施工时，需注意以下要点：- 物料准备：准备灌注桩所需的混凝土、水泥和骨料等物料，并按照设计比例进行配制，确保混凝土的质量稳定。
- 灌注过程：在灌注过程中，需控制灌注速度、温度和施工时间，以保证灌注桩的质量和强度。
- 灌注质量检查：灌注完成后，需进行质量检查，包括检查灌注桩的长度、直径和质量，以确保满足设计要求。
混凝土钻孔灌注桩接桩方案
现场勘查
对施工场地进行实地考察，了解 地形、地质、水文等条件，以便 确定合理的施工方案。
测量定位
使用测量仪器确定桩位，确保桩 位准确无误，为后续施工提供可 靠依据。
桩位确定与标记
根据施工图纸和现场实际情况 ，确定需要接桩的桩位。
02
桩位标记Biblioteka 01桩位确定在桩位处设置明显的标记，以便 施工队伍能够快速准确地找到桩
承载力检测
01
通过静载试验检测接桩部位 的单桩承载力是否满足设计
要求。
02
通过低应变检测接桩部位的 桩身完整性，判断是否存在
断桩、缩颈等问题。
03
通过高应变检测接桩部位的 承载力及侧阻力分布情况。
验收标准与注意事项
接桩质量应符合相关规范和设 计要求，如《建筑地基基础工 程施工质量验收规范》等。
接桩施工完成后，应及时进行 质量检测与验收，确保接桩质 量合格。
浇筑混凝土
在模板内注入与原桩身相同的 混凝土，并振捣密实。
清理桩头
将已浇筑完成的桩身表面浮浆 清理干净，并凿毛，便于新旧 混凝土的结合。
支设模板
根据接桩部位的尺寸和形状要 求，支设模板并固定牢固。
养护与检测
对接桩部位进行养护，并进行 质量检测，确保接桩质量符合 要求。
02
接桩前的准备工作
现场勘查与测量
安全检查与维护
定期对施工现场进行安全检查，确保防 护装备的正常使用和有效性。
施工现场环境保护
施工噪音控制
采取有效措施降低施工噪音，如使用低 噪音设备、隔音材料等。
施工废水处理
对施工废水进行收集和处理，确保达标 排放。
施工粉尘控制
采取洒水、覆盖等措施减少施工粉尘的 产生和扩散。
钻孔灌注桩施工方案
钻孔灌注桩施工方案【1】钻孔灌注桩施工工艺1、钻孔灌注桩现场施工，可分为成孔和成桩(既砼灌注)两个环节。
在施工工艺流程中，钻进成孔之前的工序，属于成孔范围，其后属于成桩范围。
2、成孔前桩位放样和埋设护筒，直接关系到桩位的精确度。
因此，要求准确、可靠。
要求主动钻杆垂直，三点成一线(天车、转盘、孔口三者中心在同一条垂直线上)，转盘底座稳固可靠。
3、钻进成孔是成孔工艺的主要流程，在成孔过程中要求孔径符合设计要求，孔壁在成孔在成孔后不坍塌、变形；桩端孔深达到设计所要求的持力层深度。
并要求在现有地质条件复杂情况下，力求做到不发生孔内事故；在成孔过程中产生的大量岩屑、钻渣，通过泥浆循环带到地面，到达清除孔内固体颗粒的目的。
4、钢筋笼的制作与成孔同步进行，在灌注设备就位前，先吊放钢筋笼。
由于吊装高度的限制，钢筋笼必须分段制作，在孔口吊放时在搭接焊牢，最后全部吊放到位，然后下放导管到孔内。
在钢筋笼下置过程中，钢筋笼会刮乱孔壁，形成新岩屑，沉淀到孔底。
因此，需要第二次清孔。
二次清孔在导管内进行，清孔到达设计要求后，经业主和监理认可，方可进入砼灌注工序。
5、灌注工艺的关键，是要保证桩身砼的实密性良好。
为此，要求商品砼厂家拌出较好和易性的混凝土，灌注过程不允许间断。
6、钻孔灌注桩的施工是一项技术要求非常高的工程，为了确保桩基的施工质量，我们将从施工的每个环节入手，把质量和安全贯穿到每道程序中，做到环环紧扣有条不紊。
【2】泥浆工艺1、泥浆循环系统（1）泥浆池→泥浆→水龙头→沉淀→泥浆池。
（2）为了能及时根据施工需要调整泥浆性能，要求各机单独开挖泥浆池，各自建立一套循环方案。
2、泥浆性能的调整和处理（1）严格把好泥浆护壁，根据钻进地层特征，及时相应调整泥浆各项性能指标，是确保成孔和成桩全过程质量的主要环节。
（2）针对施工场地松散地层的情况，本工程刚开始施工时，先进行一些外工地性能较好的泥浆，钻进过程中利用地层特性造浆。
必要时，采用加入白泥粉和外加剂，强化泥浆性能指标，故有“泥浆是钻孔的血液”之称。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩是一种常用的地基处理技术，通过在地下机械钻孔的过程中将钢筋混凝土灌注到孔内，并与周围土壤形成一体化的桩体，以提高地基的承载力和稳定性。
接桩是指在完成一根桩后，接着施工下一根桩的工作，接桩的方案设计合理与否直接影响到桩基工程的质量和效益。
下面，我将详细介绍混凝土钻孔灌注桩接桩方案。
一、前期准备工作1.桩基验收：施工前要对已完成的桩基进行验收，包括检查桩身和桩头的质量、尺寸、垂直度、位置偏差等，确保已完成的桩符合设计要求，并记录验收结果。
2.施工现场准备：清理施工现场，并按照设计要求，布置施工道路、测量控制点、竖井和工具设备等。
二、接桩方案设计1.接桩的先后顺序：应根据设计要求，结合施工条件，科学合理地确定桩的接桩顺序，避免因施工顺序不当导致邻近桩身变形或抗剪强度降低。
2.接桩间距：桩与桩之间的间距应符合设计要求，一般不得小于2倍的桩径，以保证桩体之间的剪力传递充分。
3.桥墩跨中段的桩接桩顺序：为了保证桥墩跨中段桩的施工质量和效率，可先施工横桩，再施工纵桩，最后施工斜桩；也可先施工纵桩，再施工横桩，最后施工斜桩。
具体的接桩顺序还需要考虑桥墩的结构形式和施工难易程度等因素。
4.填土区的桩接桩方案：在填土区域，由于填土挤压力和沉降会对桩身产生较大的影响，因此在施工时需要遵循从填土区边缘到中心的顺序进行接桩，同时要控制填土的层厚和施工速度，以减小对桩的影响。
5.桩与已建构筑物之间的桩接桩方案：桩与已建构筑物之间的桩需要进行相交或越过，设计时应考虑到此类特殊情况，采取相应的措施，如合理调整桩的位置和长度，增加横向剪力钢筋等。
三、接桩施工工艺1.挖孔：根据设计要求，逐根挖孔，保证孔径符合要求，孔壁垂直度满足设计要求，并对孔内清理干净。
2.钢筋安装：根据设计要求，在挖孔时先安装好纵向钢筋，并保证钢筋之间的间距和长短符合要求。
3.灌注混凝土：采用钻杆灌注法，将混凝土通过钻杆注入孔内，同时要注意随注随振实，避免产生空隙，保证注浆充实。
混凝土钻孔灌注桩接桩方案
混凝土钻孔灌注桩接桩方案混凝土钻孔灌注桩接桩方案一、项目背景在工程建设过程中，混凝土钻孔灌注桩是一种常用的基础工程技术。
钻孔灌注桩的接桩方案是确保桩基质量和安全性的重要环节。
本文将详细介绍混凝土钻孔灌注桩接桩方案的内容及步骤。
二、接桩方案设计2.1 桩基设计根据工程需要和地质勘探结果，确定混凝土钻孔灌注桩的数量、桩径、桩长和布置间距等参数。
2.2 钻孔施工2.2.1 确定钻孔位置，并进行临时桩基定位和标定。
2.2.2 钻孔设备的选择和安装，并进行钻孔。
根据设计要求，确定钻孔直径和深度。
2.2.3 钻孔过程中，及时记录钻孔情况，包括孔深、岩土层信息等。
2.2.4 钻孔结束后，对孔内进行清理，确保孔壁清洁。
三、灌注方案设计3.1 混凝土配合比设计根据工程要求和现场条件，确定混凝土配合比。
配合比中需要考虑混凝土的强度、耐久性和施工性能等因素。
3.2 混凝土灌注施工3.2.1 准备灌注设备和灌注管道，确保施工材料和设备符合质量要求。
3.2.2 灌注前，对钻孔进行检查，确保孔内无杂物。
3.2.3 进行混凝土灌注施工，保持灌注速度稳定，并确保混凝土充实均匀。
3.2.4 灌注过程中，及时记录施工情况，包括灌注速度、混凝土用量等。
四、施工注意事项4.1 安全注意事项4.1.1 施工现场应设置明显的安全警示标志，并配备必要的安全防护设施。
4.1.2 施工人员应穿着符合要求的安全防护装备，严禁从事与工作无关的行为。
4.2 质量控制要求4.2.1 施工过程中，严格按照设计要求和工艺流程进行操作，确保施工质量。
4.2.2 施工中，及时进行质量检查和记录，对不合格的地方及时进行修复和整改。
4.3 环境保护要求4.3.1 施工过程中，注意对周边环境的保护，禁止随意倾倒污染物。
4.3.2 施工结束后，及时清理施工现场，恢复环境整洁。
五、附件列表1. 钻孔记录表2. 施工质量检查记录表3. 施工安全事故处理记录4. 施工环境保护整改通知书六、法律名词及注释1. 建设工程法：指环境、水利、交通、矿产资源、市政公用事业等领域的建设项目的法律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔灌注桩接桩施工方案
由我单位承建的杭州市育英路（光明路-紫金港校区）道路工程的水闸抗拔桩基钻孔灌注桩工程，部分钻孔灌注钢筋笼标高未达到设计要求，相差长度0.3-1m不等。
现需采取措施进行接桩处理，接桩方法为将上部淤泥、浮浆、剔除，并凿除砼至钢筋笼面，再将钢筋笼接至设计桩顶标高，而后将砼浇灌至设计要求桩顶标高。
具体接桩施工方案如下：
一、施工准备
1、场地平整
对施工现场基坑开挖区域内高出基础底板底的淤泥土进行清理，需接桩底板区域周边进行平整，做好测量放样及接桩的准备工作。
2、测量放样
根据设计图纸放样出需接桩的桩心位置，由接桩人员以桩位中心点拉十字线引出护桩，经现场技术人员检验无误后对护桩加以固定保护。
二、施工机具配置
施工机具设备表
三、施工工艺流程
施工工艺流程：挖孔→桩头砼凿除→砼面处理→钢筋笼接长→灌注砼→砼养护
四、施工作业
1、挖孔
机械开挖至桩顶标高后改为人工挖孔，根据实际情况确定开挖深度。
人工挖孔直径至少比设计桩径大200mm。
由于本区域接桩深度较浅故不做护壁处理，如果开挖深度较深的话孔内应采用钢模板进行支模，孔壁做砼护壁，护壁厚度100－
150mm,护壁高出开挖地面300mm－500mm,以防止孔口工具、杂物掉入。
人工挖孔每次开挖深度1000mm，便进行护壁施工，待护壁砼达到一定强度后再继续开挖。
2、桩头砼凿除
人工开挖至砼面时，便保用风镐对桩头砼进行凿除，凿桩头与挖孔两道工序同时进行，凿挖至须接桩位置。
接桩位置的确定，须把钢筋笼凿出，并满足搭接接头间距40D，由于所有桩的砼试块强度均符合设计要求，待凿挖至钢筋笼可接部位时即可，并通知监理人员进行验收。
3、砼面处理
将预留部分钢筋笼附着的砼、泥巴清洗干净，凿除的桩顶砼面小块松散层砼及砂粒进行清扫，用高压水枪冲洗干净。
4、钢筋笼接长
根据原桩身钢筋笼的配置把钢筋笼接至设计要求标高，由于桩洞内施工空间狭小，先进行主筋的连接，再进行箍筋的绕制、焊接。
钢筋主筋连接用单面焊，搭接长度不小于10d,主筋错头长度不小于40d，箍筋采用点焊焊接。
5、灌注砼
浇灌砼前通知监理人员进行验收，验收合格后方可进行砼浇灌。
接桩用砼采用比原设计标号高一个等级，即C35砼分层进行浇灌，每层宜控制在300－500mm，采用插入式振动棒进行振捣，上层砼振捣时插入插入下层砼内50－100mm，浇灌时砼面标高应高于原设计桩顶标高200－500mm，底板施工时再将砼凿除至设计标高。
6、砼养护
完成接桩的砼浇灌后，用草包或塑料薄膜进行覆盖养护。
五、质量控制标准
按设计图纸、相关规范图集、桩基专项施工方案等要求进行质量控制：
1、测量放样桩位中心点偏差小于2mm。
2、钢筋焊接焊缝饱满无夹渣。
同一截面的钢筋焊接接头数量小于主筋根数的50%，焊接时严禁烧伤主筋。
箍筋焊接采用跳焊，焊点梅花布置，箍筋间距允许偏差±20mm。
六、安全控制
1、作业人员必须正确佩戴安全帽，防止坠物伤人。
2、孔口弃土堆放在孔口5m以外，防止静荷载造成孔壁坍塌。
3、孔口护壁应高出开孔地面300－500mm，防止作业工具、其他物品自孔口坠落伤人。
4、施工间歇时，对孔口进行围护或加盖处理，并设置标识牌，防止人员坠落孔内造成伤亡。
