引起压铸模具失效的原因
压铸产品失效库
5
渗漏
6
机械加工过程或加工 后外观检查或金相检 查，发现铸件上有硬 度高于金属基体的细 非金属硬点 小质点或块状物，使 刀具磨损严重，加工 后常常显示不同的亮 度。
1、非金属硬点； 2、混入了合金液的氧化物； 3、合金与炉衬的反应物； 4、金属料潜入异物； 5、夹杂物。
7
机械加工过程或加工 后外观检查或金相检 1、混入了未溶解的硅元素； 查，发现铸件上有硬 度高于金属基体的细 金属硬点 2、初晶硅：合金液温度较低、停留时间较长； 小质点或块状物，使 刀具磨损严重，加工 后常常显示不同的亮 3、Fe、Mn元素偏析，产生金属间化合物； 度。
2、浇铸温度过高，模温梯度不合理； 3、压射比压低，增压压力过低； 4、内浇口较薄，面积过小，过早凝固，不利于压力传递 和金属液补缩。 5、铸件结构上有热结部位或截面变化剧烈； 6、金属液浇铸量太小，余料太薄，起不到补缩效果 1、炉料不洁净，回炉料太多；
1、降低浇铸温度，减少收缩量； 2、提高压射比压及增压压力，提高致密性； 3、修改浇口，使压力更好传递，有利于液态金属 补缩作用； 4、改变铸件结构，消除金属积聚部位，壁厚尽可 能均匀； 5、加快厚大部位冷却； 6、加厚料柄15-30mm，增加补缩效果。 1、使用清洁回炉料，特别是回炉料上的赃物必须 处理干净，回炉料添加比例一般≤30%为宜； 2、合金液必须精炼除气，将熔渣处理干净； 3、用勺取液浇铸时，需仔细撇开液面浮渣，避免 混入熔渣及氧化皮； 4、定期清理型腔、压室和熔炉； 5、控制保温温度和减少保温时间。3 Nhomakorabea夹杂
混入压铸件的金属及 2、合金液未精炼； 非金属杂质，加工后 可看到状态不规则， 3、用勺取液时带入熔渣； 大小、颜色、高度不 同的点或孔洞； 4、坩埚和涂料中含有浇注料脱落混入到合金液中； 5、保温时温度高，持续时间长。
压铸成型中出现的一些问题及其产生原因与解决措施
1. 2. 3. 1. 2. 系统 4.
检查行腔是否超差 检查型腔是否磨损 检查型芯定位是否超差 提高压射比压 尽量减少后加工3. 改进浇注系统和排气
选用良好的合金原料
1. 2. 解剖后压铸件内有孔 3. 缩松
浇注温度过高，压射比压低 铸件结构上有金属积聚的部位或截面变化剧烈 内浇道较小
（注：缩孔是压铸件在冷凝过程中，内部补偿不足而造 成的孔穴） 1. 内浇道宽度不够或压铸模排气不良
铸件表面出现欠铸及 轮廓不清晰现象
2. 合金流动性差3. 铸件表面出现欠铸及 低、压射速度低 轮廓不清晰现象 4. 压射比压不足 5. 1.
2.压铸模预热不足 3.型腔表面粗糙，压铸模壁薄或有尖角
产生原因 1.由于压铸件壁厚相差太大、合金收缩性大、浇道位置 在铸厚大部分的表面 不当、压射比压低、压铸模局部温度过高等因素引起收 缩率不一致 上有光滑的凹痕 2.由压铸模损伤或龟裂引起 3.填充铸型时，局部气体未排出，被压缩在型腔表面与 金属液界面之间，引起憋气，从而导致铸件表面凹痕
2.选用收缩性小的合金 3.正确选择合金液导入位置及增加内浇道截面积
4.增加压射压力，适当降低浇注温度和压铸模温度，对 局部高温要增加局部冷却 5.检修压铸模消除凸起部分，改善排溢条件 1.工作前要检查、修好压铸模，顶杆长短要调整到适当 位置，紧固镶块或其他活动部分 2.设计时消除尖角，配合间隙调整适合 3.改善铸件结构，使压铸模消除穿插的镶块形式，改进 压铸模结构 1.改进浇道系统避免金属液直冲型芯、型壁 2.增大内浇道截面积 3.改进操作，调整机器 1.加强模具刚度，紧固模具部件，使之稳定 2.调整压射冲头与压室，使之配合好 3.合理设计内浇道 1.改善内浇道的位置及方向的不当之处
铸件气密性试验时漏 2. 浇铸系统设计不合理或铸件结构不合理3. 水或渗水 合金选择不当 4. 排气不良
铝合金压铸模具失效原因与寿命关系分析
模具型腔或其它部位在使用中产生变形，使得工件表面质量下降或影响压铸正常进行的现象称为变形失效。变形失效又可分为损伤性变形失效和非损伤性变形失效。最常见的损伤性变形失效是模具工作时因粘有工件留下的毛刺、微粒等，在模具表面造成压痕、塌陷，或者由于设计不当，型腔局部温度过高而软化等。非损伤性变形多发生在长效模具上，且尤以发生于模架者为多。可见，模架的组织稳定处理、中间去应力回火等均应受到充分重视。
[2]铝合金压铸模具龟裂失效分析[J].赵建伟.??中国金属通报.?2020（01）
[3]浅谈压铸模结构对铸件质量及模具寿命的影响[J].吴燕华,王宏霞,朱芬芳.??模具制造.?2015（07）
[4]我国中高档压铸模的发展成为产业突破重点[J]. ??模具工业.?2012（10）
[5]浅谈如何提高低压铸模寿命[J].安琳,张响.??铸造技术.?2007（10）
（3）冷却水道与镶件型腔有足够的距离目前大多数模具采用水冷却，目的是保持模具有良好的热平衡性，避免局部受热不均。
3.2模具材料与模具制造
模具材料与模具制造是保证模具有较长的寿命关键之一。模具型腔承受巨大的交变应力作用，要求镶件材料在高温下有好的热韧性，才能经受得冷热交替作用。
(1)模具材料
模具套板多采用45钢且调质处理。镶件的材料要求较高，产品产量小于3万套，镶件可选用一般国产H13或是3Cr2W8V即可，比较经济；产量在3万~7万套，可选用日本牌号SKD61，DH31-S，价格中等；对于产量高于7万套，最好选用品质较高的热模钢，如瑞典一胜百8407，DIEVAR和德国葛利兹2344supper等。当然上面谈到压铸模数也不是绝对的，在同等的模具和压铸工艺条件下，如大型、结构复杂的模具寿命自然会低很多，小型结构简单的模具寿命自然会高很多。
压铸件常见缺陷及解决办法手册 (完整版)
产生原因分析判断及解决办法1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。
1、产品发黑，伴有流痕。
适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。
改进浇注系统，改善内浇口的填充方向。
另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。
更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。
提高压射速度，6、铸件整体压不实。
提高比压（尽量不采用）。
缺陷1 ---- 冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
其他名称：冷接（对接）缺陷2 ---- 擦伤其他名称：拉伤、拉痕、粘模伤痕缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。
产生原因 分析判断及解决办法 1、型芯、型壁的铸造斜度太小或出现倒斜度； 2、型芯、型壁有压痕； 3、合金粘附模具；4、铸件顶出偏斜，或型芯轴线偏斜；5、型壁表面粗糙；6、涂料常喷涂不到；7、铝合金中含铁量低于0.6%； 8、合金浇注温度高或模具温度太高；9、浇注系统不正确， 直接冲击型壁或型芯 ； 10、填充速度太高；11、型腔表面未氮化。
1、产品一般拉出亮痕，不起毛。
修正模具，保证制造斜度； 2、产生拉毛甚至拉裂。
打光压痕、更换型芯或焊补型壁； 3、拉伤起毛。
抛光模具； 4、单边大面积拉伤，顶出时有异声修正模具结构； 5、拉伤为细条状，多条。
打磨抛光表面； 6、模具表面过热，均匀粘铝。
涂料用量薄而均匀，不能漏喷涂料； 7、型腔表面粘附铝合金。
适当增加含铁量至0.6~0.8%；8、型腔表面粘附铝合金，尤其是内浇口附近。
压铸模具的常见问题以及处理方案
压铸模具的常见问题以及处理方案1. 模具裂纹压铸模具在制作或使用过程中，可能会出现裂纹现象。
裂纹可能是由于材料选择不当、热处理不充分、加工工艺不合理等原因导致的。
在出现裂纹时，应立即停止使用模具，以免造成更大的损坏。
处理方案：选用合适的材料，如高韧性、高强度、高耐磨性的模具钢；进行充分的热处理，提高模具的强度和韧性；优化加工工艺，避免出现过大的应力集中。
2. 模具磨损压铸模具在使用过程中，由于金属液的冲刷和摩擦，容易导致模具表面的磨损。
磨损可能是由于高温氧化、硬度过低、耐磨性不足等原因导致的。
处理方案：采用高硬度、高耐磨性的模具材料；对易磨损部位进行特殊处理，如增加耐磨涂层；定期检查和维修模具，及时更换磨损严重的部件。
3. 模具堵塞压铸模具在使用过程中，可能会因为金属液中的杂质、涂料残留等原因导致堵塞。
堵塞会影响压铸生产的效率和产品质量。
处理方案：定期清理和清洗模具，保持模具的清洁度；加强原料的质量控制，减少杂质和涂料残留；设计合理的浇注系统，避免出现死角和滞留点。
4. 模具变形压铸模具在使用过程中，可能会因为冷却不均匀、热处理不当等原因导致变形。
变形会影响压铸产品的尺寸精度和外观质量。
处理方案：优化冷却系统，确保模具均匀冷却；进行充分的热处理，提高模具的稳定性和精度；定期检测和修正模具的变形情况，保持模具的精度和形状。
5. 模具脱模不良压铸模具在使用过程中，可能会出现脱模不良的现象。
脱模不良可能是由于模具材质问题、模具设计问题、加工工艺不合理等原因导致的。
处理方案：选用合适的模具材料，如高硬度、高耐磨性的材质；优化模具设计，提高脱模性能；加强加工工艺的控制，保证模具的加工精度和表面光洁度；使用合适的脱模剂，减少粘模现象。
6. 模具热疲劳压铸模具在使用过程中，可能会因为反复的热循环和冷热交替而产生热疲劳裂纹。
热疲劳会影响模具的使用寿命和压铸产品的质量。
处理方案：降低加热温度、延长保温时间，减少热循环的次数；优化冷却系统，提高模具的冷却效率；定期进行热处理，恢复模具的硬度和强度；选择合适的热传导材料，减少热损失。
压铸模具常见问题及预防措施

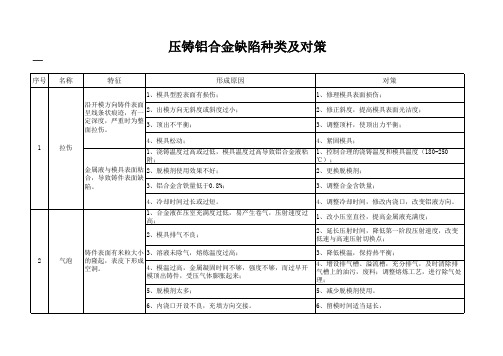

压铸模具常见问题及预防措施一、铝压铸件表面缺陷分析：1、拉模特征及检验方法：沿开模方向铸件表面呈现条状的拉伤痕迹，有一定深度，严重时为面状伤痕。
另一种是金属液与模具产生粘合，粘附而拉伤，以致铸件表面多料或缺料。
产生原因：型腔表面有损伤（压塌或敲伤）。
2、脱模方向斜度太小或倒斜。
3、顶出时不平衡,顶偏斜。
4、浇注温度过高，模温过高导致合金液产生粘附。
5、脱模剂效果不好。
6、铝合金成分含铁量低于0。
6%。
7、型腔粗糙不光滑，模具硬度偏低.预防措施：1、修复模具表面损伤部位,修正脱模斜度，提高模具硬度（HRC46～50度)，提高模具光洁度。
2、调整顶杆，使顶出平衡.3、更换脱模效果好的脱模剂。
4、调整合金含铁量。
5、降低浇注温度，控制模具温度平稳平衡。
6、调整内浇口方向,避免金属液直冲型芯、型壁。
2、气泡特征及检验方法：铸件表面有大小不等的隆起，或有皮下形成空洞。
产生原因:金属液在压射室充满度过低（控制在45％～70%）易产生卷气，初压射速度过高.2、模具浇注系统不合理，排气不良.3、熔炼温度过高含气量高，溶液未除气.4、模具温度过高，留模时间不够，金属凝固时间不足，强度不够过早开模,受压气体膨胀起来。
5、脱模剂,注射头油用量过多。
6、喷涂后吹气时间过短，模具表面水未吹干。
预防措施：1、调整压铸工艺参数、压射速度和高压射速度的切换点。
2、修改模具浇道,增设溢流槽、排气槽.3、降低缺陷区域模温,从而降低气体的压力作用。
4、调整熔炼工艺。
5、延长留模时间，调整喷涂后吹气时间.6、调整脱模剂、压射油用量。
3、裂痕特征及检验方法：铸件表面有成直线状或不规则形狭小不一的纹路,在外力的作用下有发展趋势.冷裂——-开裂处金属没被氧化。
热裂—开裂处金属被氧化。
产生原因:1、合金中含铁量过高或硅的含量过低。
2、合金中有害杂质的含量过高,降低了合金的可塑性。
3、铝硅合金：铝硅铜合金含锌或含铜量过高，铝镁合金中含镁量过多.4、模具温度过低。
压铸模具失效形式以及如何提高寿命
压铸模具失效形式以及如何提高寿命压铸模具是压铸生产中最重要的零部件之一，它承担着压铸工艺中的成型和冷却功能，是压铸产品质量和产量的关键因素之一。
然而，由于压铸模具在工作过程中受到高温高压的影响，加之工作频次高，很容易出现失效现象。
本文将探讨常见的压铸模具失效形式以及如何提高其寿命。
一、压铸模具失效形式1. 疲劳失效。
由于模具在压铸生产中的高频使用，反复受力反复工作，易产生疲劳失效。
疲劳失效分为低应力疲劳和高应力疲劳，低应力疲劳主要表现为模具表面开裂、裂纹扩展；高应力疲劳主要表现为模具出现断裂现象。
2. 磨损失效。
在模具定向移动过程中，会磨损模具表面，削减模具尺寸精度，造成松动和失效。
磨损失效分为粘着磨损、磨粒磨损、抛光磨损等。
3. 腐蚀失效。
模具在高温高压下与铝合金反应，会导致腐蚀失效。
大量的铝合金氧化物和废气产生，这些氧化物会在模具表面附着、腐蚀，严重影响模具的使用寿命。
4. 热疲劳失效。
在模具与铝合金摩擦过程中，会产生大量的热量，造成热膨胀和收缩，导致热疲劳失效。
热疲劳失效不可逆，一旦发生，模具寿命会大幅缩短。
二、提高压铸模具寿命的方法1. 优化模具设计。
在模具设计阶段，可以采用耐热合金、表面渗碳处理等技术和材料，以提高模具的耐热性、耐腐蚀性和耐磨损性。
2. 加强模具维护。
定期对模具进行清洁和润滑，对磨损严重的模具进行翻新和更新，是提高压铸模具寿命的必要手段。
维护模具还可以准确的检测模具工作情况，及时调整和修复模具。
3. 优化压铸工艺。
优化压铸工艺，可以减少模具的应力和疲劳程度。
通过优化压铸工艺可以选择合适的铝合金材料和合理的工艺参数，具有重要的提高模具使用寿命和生产效率的作用。
4. 加强模具管理。
科学的模具管理，可以提高压铸模具的使用效率和寿命。
包括模具存储、模具抽检、模具保养四个方面。
结论：压铸模具是压铸产品质量的关键环节，模具失效会影响生产效率和生产成本，甚至还会产生质量问题。
因此，提高压铸模具的寿命是非常重要的。
压铸不良原因与措施
压铸不良原因与措施压铸是一种常见的金属加工方法，用于制造各种各样的金属零件。
然而，在压铸过程中常常会出现一些不良情况，导致产品质量下降或无法使用。
以下是一些常见的压铸不良原因及相应的措施。
1.缩孔（针眼）原因：高温熔融金属凝固时，金属液缩小所形成的孔洞。
措施：-控制材料的熔点和凝固温度，避免温度过高。
-提高注入压力和速度，确保金属充实完全。
-控制铸造工艺参数，如浇注温度、压力和速度，减少气体夹杂物。
2.气孔原因：熔融金属中混入空气或水分，冷凝成孔洞。
措施：-净化材料，确保金属液没有杂质。
-增加浇注温度，减少金属和气体冷凝。
-提高注入速度，使气体远离金属液。
3.热裂纹原因：金属在凝固过程中，由于残余应力、金属浓缩和组织缺陷等原因引起的开裂。
措施：-优化铸造工艺，减少或消除金属残余应力。
-控制金属的凝固速度，避免快速凝固造成应力集中。
-添加合适的合金元素，改善金属组织结构。
4.狭长缺陷原因：熔融金属填充模腔的过程中，金属液流动不均匀，形成局部过渡缩小的缺陷。
措施：-设计合理的铸造模具，确保金属液能够均匀填充模腔。
-调整铸造工艺参数，如入口和出口位置、浇注温度和速度，改善金属液流动状态。
-使用合适的流道和浇口设计，使金属流动更加均匀。
5.长气孔原因：金属液注入模腔的过程中，气体无法顺利排出，形成长而突出的孔。
措施：-增大出口尺寸，提高气体排出的通道。
-调整浇注顺序，避免气泡在金属液中积聚。
-使用适当的排气装置，确保顺畅排出气体。
6.表面不良原因：压铸件表面出现裂纹、气孔、疤痕等缺陷。
措施：-增加模具的冷却系统，提高金属液凝固速度。
-优化模具表面处理，减少摩擦和热传导。
-控制铸造工艺参数，如浇注温度和速度，减少金属液与模具的接触时间。
总之，压铸不良的原因和措施是多种多样的，需要根据不同情况采取相应的措施。
通过优化材料、设计模具、调整工艺参数等方法，可以有效地减少压铸不良，提高产品质量。
第10章压铸模的失效形式和提高压铸模寿命的措施.
• 归纳起来，导致压铸模失效的主要原因有三种： 1）在每次压铸作业过程中，因热交换面引起的热-机械交变 应力而使模具失效。 2）压铸作业时，金属液对模具材料的化学-物理作用而使模 具失效。 3）在脱模时所产生的局部应力使模具失效。
§2 提高压铸模寿命的措施
• 影响压铸模寿命的因素很多。
• 内部因素
本章 完
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
第十章 压铸模的失效形式和提高压 铸模寿命的措施
§1 压铸模的失效形式
• 压铸模的失效形式主要有：侵蚀，热疲劳，磨损，变形， 开裂。
• 锌合金的熔化温度较低，其压铸模的失效形式主要是：侵 蚀，磨损。
• 铝合金和铜合金的熔化温度较高，其压铸模的失效形式主 要是：热疲劳（龟裂）。
• 金属液填充型腔时，型腔表层首先达到高温面膨胀，但内 层模温较低，相对的膨胀较小，使表面层产生压应力。当 开模后型腔表面与空气接触，受到压缩空气及涂料的激冷 面产生拉应力。这种交变应力随着压铸次数的增加面增大， 当它超过模具材料的疲劳极限时，表面层即产生塑性变形， 并在晶界处产生裂纹。这种失效形式称为热疲劳失效。
压铸模的材质，设Leabharlann 制造方案和质量等• 外部因素
压铸模的工作环境
• 采取的措施： 1、精心设计压铸件、压铸模。
2、保证模具的加工质量。 3、采用优质钢材。
4、采用先进的毛坯锻造工艺。 5、采用合理的热处理规范。
压铸模具的失效分析
压铸模具的失效分析随着铝合金压铸模具技术的日趋成熟，锌、铝、镁合金压铸越来越广泛应用于汽车、摩托车、柴油机、电子设备、家用电器等工业及民用产品配件的生产。
然而，压铸模具的早期失效一直是困扰模具生产和使用者的普遍问题，那么，该如何提高模具的使用寿命呢？一、压铸模具的失效压铸模的使用时急热急冷，条件极为恶劣。
以铝压铸模为例，铝的熔点为580-740℃，使用时，铝液温度控制在650-720℃。
在铝液注射时，型腔表面温度急剧上升，型腔表面承受极大的压应力。
开模顶件、喷涂脱模亮剂时，型腔表面温度急剧下降承受极大的拉应力。
由于交变温度影响模具型面压缩、拉伸的交变应力的反复作用从而使模具金属因热疲劳而产生龟裂缺陷。
开裂是由于模具的短时间的热应力或机械应力过载而引起的模具整体破损。
模具的侵蚀主要分为三种：1、腐蚀：金属熔液与铁互相扩散并形成金间化合物；2、冲蚀：金属熔液在型腔中流动时所产生的热机械磨损；3、粘著：金属熔液附着在模具型腔表面，顶出产品时带走型面表层金属。
而压陷是因为模具强度不足或金属碎屑附着在模具型面，受到锁模力作用使模具产生的塑性变形。
二、影响压铸模具使用寿命的因素1、钢材对模具寿命的影响因压铸模具恶劣的使用环境，所以要求模具钢材必须具有优良的淬透性、良好的抗高温强度、高的耐磨性、好的韧度、好的抗热裂能力和高的耐熔损性能等。
●化学成分压铸模具钢的应用广泛和具有优良的特性主要由钢中的C、Cr、Mo、Si、V 等化学成分决定的。
当然钢中杂质元素必须降低，有资料表明,当Rm在1550MPa 时，材料含硫量由0.03%降到0.003%，会使200℃左右时的冲击韧度提高约1-2倍。
北美压铸学会（NADCA 207-2003）标准就规定:优级(premium)H13钢含硫量小于0.005%,而超级(superior)的应小于0.003%S和0.015%P。
●退火状态均匀的球状珠光体无晶界碳化物●钢材的纯净度杂质是热龟裂发生的起源点杂质无强度，不能抵抗热疲劳、杂质降低钢材的延展性●钢材的均一性钢胚具备近似纵向（锻打延伸方向）、横向机械性质的力学差异各向同性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
痕迹未被打磨光，或是成型的清角处均会最先出
现细微裂纹，当晶界存在脆性相或晶粒粗大时，
即容易断裂。而脆性断裂时裂纹的扩展很快，这 对模具的碎裂失效是很危险的因素。为此，一方
面凡模具面上的划痕、电加工痕迹等必须打磨
光，即使它在浇注系统部位，也必须打光。另外
要求所使用的模具材料的强度高、塑性好、冲击 韧性和断裂韧性均好。
一、热疲劳龟裂损坏失效压铸生产时，模具
反复受激冷激热的作用，成型表面与其内部产生
变形，相互牵扯而出现反复循环的热应力，导致 组织结构二损伤和丧失韧性，引发微裂纹的出
现，并继续扩展，一旦裂纹扩大，还有熔融的金
属液挤入，加上反复的机械应力都使裂纹加速扩
展。为此，一方面压铸起始时模具必须充分预热。 另外，在压铸生产过程中模具必须保持在一定的
其实到现在她都没能够确切的理清，在夕年和星星约会的每个夜晚
三、溶蚀失效
常用的压铸合金有锌合金、铝合金、镁合金
和铜合金，也有纯铝压铸的，Zn、Al、Mg 是较活
泼的金属元素，它们与模具材料有较好的亲和
力，特别是 Al 易咬模。当模具硬度较高时，则
抗蚀性较好，而成型表面若有软点，则对抗蚀性 不利。
1cn0f5c7c 刷票公司
其实到现在她都没能够确切的理清，在夕年和星星约会的每个夜晚
温度范围中，以免出现早期龟裂失效。同时，要
确保模具投产前和制造中的内因不发生问题。因
实际生产中，多数的模具失效是热疲劳龟裂失 效。
二具成型面上的划线痕迹或电加工
其实到现在她都没能够确切的理清，在夕年和星星约会的每个夜晚
