工艺流程图内容及PID制图详解工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。
所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
工艺流程图内容既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？主要有框图、PFD、PID这三种。
一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。
其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。
下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼带控制点的工艺流程图也称管道及仪表流程图。
从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。
（1）设备部分绘图标准流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。
第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。
当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。
常用图例（2）管路与阀门部分绘图标准工艺管道用管道组合号标注，管道组合号由四部分组成，即管道号(或管段号，由三个单元组成)、管径、管道等级和隔热或隔声。
共分为三组，用一短横线将组与组之间隔开，隔开两组间留适当的空隙，组合号一般标注在管道的上方，如图所示：第一组有三个单元，分别为物料代号、主项编号及管道顺序号。
其中第1单元为物料代号，由1~3位英文字母表示，各种物料代号见下表，表中未规定的物料代号的由专业技术人员按英文字母选取。
pid工艺流程图的画法
延迟焦化命题方向
依照流程描述画图
依照流程描述画图
带仪表控制点的流程图改错
按照给定流程图叙述出方案
工艺管道仪表流程图(PID) 阀门的设臵
化工工艺流程图
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样，它是用来表达工艺生产流 程的。 由于它们的要求各不相同，其内容、重 点和深度也不一致，有若干种类。 总工艺流程图 工艺原则流程图（方案流程图） 工艺管道仪表流程图(PID)
工艺原则流程图
工艺原则流程图通常采用按工艺流程 顺序，自左至右展开图的形式表示，设备 以示意的图形或符号表示（表7-2），并用 细实线画出，流程图中的主要物料流程的 流程线用粗实线表示，流程方向用箭头画 在流程线上。 当物料经过设备产生变化时，可在流程 的起始部分和物料产生组分变化的设备之 后，在流程线上用指引线引出并列表标注 （指引线及表格线皆用细实线绘制）。标 注出物料变化前后各组分的名称、流量、 质量分数或摩尔分数和每项的总和数等 （标注项目可按需要酌量增减）。
LI 3271A LI 3272A LI 3273A
TI 3274A TI 3275A TI 3276A
VI2C3101B
VHXC3101A
VHXC3101B
TI 3275B
VYLC3101A
VYLC3101B
TI 3276B
TI 3277A
TI 3277B
低压蒸汽
VI1C3101 VSC1013
M
某石油化工厂总流程图
某石油化工厂物料平衡图
二、工艺原则流程图
也称物料流程图，是在总工艺流程的基础 上，分别表示各车间内部工艺物料流程。 一般是以装臵为单位，以图形与表格综 合的表达形式，反映工艺设计计算中的物料 衡算与热量衡算等的图样。它是全厂总工艺 流程图或物料平衡图的基础上，对某一具体 装臵生产过程的进一步展示。它既可用作提 供审查的资料，又可作为进一步设计的依据， 还可供生产操作时参考。
pid图
工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
PID图绘制方法(非常详细)
PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。
对于落地的立式容器，该尺寸要求也可直接表示在相关数据表设备简图中。
PID图中管道画法装置内所有操作、开停工及事故处理等管道及其阀门均应予表示，并用箭头表示管内物料的流向。
主要操作管道用粗实线表示，备用管道、开停工及事故处理管道、其他辅助管道均用细实线表示。
带控制点的工艺流程图(PID)_讲义PPT课件
4
谢谢您的指导
THANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
2020/10/13
汇报人：XXXX 日期：20XX年XX月XX日
5
➢ 图例可以使阅读者不借助书册，即可看懂图中的各种文字、字母和数
字符号。图例的具体内容包括如下四点：
a) 图形标志和物料代号的说明；
b) 管道标注说明；
c) 控制点符号标注；
d) 控制参数和功能代号标注。
➢ 附注：设计中一些特殊要求和有关事宜在图上不宜表示或者表示不清
楚时，可在图上用文字、表格、简图的方式加以说明。一般附
3）绘制步骤
➢ 根据流程，选定图纸大小(一般为A1)，绘制图框及标题栏、修改栏；
➢ 用细实线画出厂房的地平线；
➢ 根据流程，从左到右，用细实线绘出流程各设备的示意图，料流程线，并标注流向箭头。在流程线的起止位
置注明来源和去向等；
2020/10/13
注加在标题栏附近。
2020/10/13
3
➢ 附注：设计中一些特殊要求和有关事宜在图上不宜表示或者表示不清
楚时，可在图上用文字、表格、简图的方式加以说明。一般附
注加在标题栏附近。
➢ 标题栏和修改栏
标题栏也称图签，位于图纸的右下角，注写项目名称、设计阶 段
等信息，便于图纸的管理；修改栏中填写修改内容。
➢ 阀门、管件和管道附件按HG20519.32-92标准中的规定绘制；
2020/10/13
2
➢ 仪表及控制点、控制元件的代号及图形符号按HG20519.32-92的标准
绘制；
B 图例和索引
pid工艺流程图的画法ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
管道及仪表流程图上的管子、管件、阀门及管道附件的图例
名称
主要物料管道
辅助物料及公用系 统管道
原有管道
可折短管
蒸汽伴热管道
电伴热管道
柔性管 翅片管
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
某丙烯酸甲酯装置局部工艺原则流程图
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
工艺原则流程图通常采用按工艺流程顺序， 自左至右展开图的形式表示，设备以示意 的图形或符号表示（表7-2），并用细实线 画出，流程图中的主要物料流程的流程线 用粗实线表示，流程方向用箭头画在流程 线上。
当物料经过设备产生变化时，可在流程的 起始部分和物料产生组分变化的设备之后， 在流程线上用指引线引出并列表标注（指 引线及表格线皆用细实线绘制）。标注出 物料变化前后各组分的名称、流量、质量 分数或摩尔分数和每项的总和数等（标注 项目可按需要酌量增减）。
2.2如何绘制PID图样
管道及仪表流程图 （ Piping & Instrument Diagram ，简称 P & ID ），管道及仪表流程图 也叫做施工流程图或带控 制点的工艺流程图
PI分为工艺管道及仪表流程图（PID图）和辅助、公用
系统管道及仪表流程图。工艺管道及仪表流程图是以工艺管道及仪表 为主体的流程图；辅助系统包括正常生产和开、停车过程中所需用的仪表
输送不同介质和用途不同的管道采用不同宽度和类型的图线来绘制并进行标注
PID 局部图样绘制演示
小结
1、PID图管道及仪表流程图的简称，又称带控制点工艺流程图； 2 、 PID图一般有7个版次，如需要还可以增加版次 3、 PID图随着版次的提高，需要绘制的内容越多； 4、 PID图无需按比例精确位置。 5、 PID图中的设备及管道等编号必须和工艺流程图中编号一致。
空气和工厂空气、加热用的燃料（气或油）、致冷剂、脱吸及置换用的惰性
气、机泵的润滑油及密封油、废气、放空系统等；公用系统包括自来水、
循环水、软水、冷冻水、低温水、蒸汽、废水系统等，一般按介质类型分别 绘制。对流程简单、设备不多的工程项目，其辅助及公用系统管道及仪表流
程图的内容并入工艺管道及仪表流程图，不再另行出图。
思考题？
判断下面陈述的正确与否，对的打√，错的打×
（1）PID 是英文Process & Instrument Diagram 的简称（
）
（2） PID 图一般需要绘制图例（
）
（3） PID图中绘制的设备需要精确按比例绘制（
）
（4） PID图中的管道无须标注（
）
你知道PID图样需要表达哪些信息？
所有与工艺过程有关的信息都反映在该图上，如全部设备、仪表、控制联锁方案、

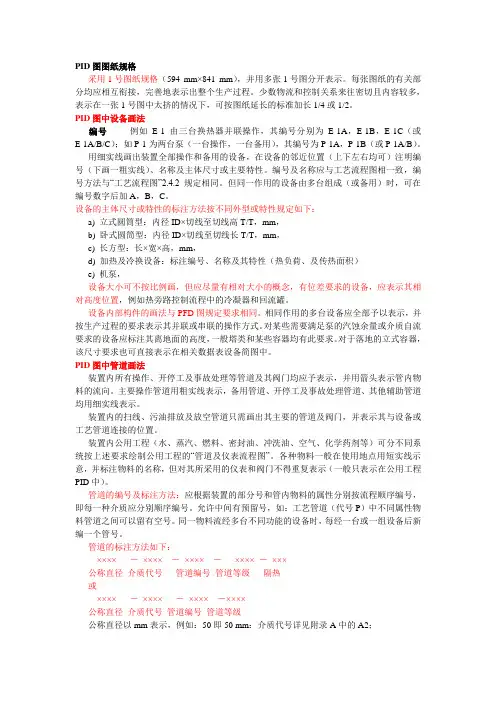

PID图绘制方法(非常详细)
PID图图纸规格采用1号图纸规格(594 mm×841 mm),并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接,完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多,表示在一张1号图中太挤的情况下,可按图纸延长的标准加长1/4或1/2。
PID图中设备画法编号例如E-1由三台换热器并联操作,其编号分别为E-1A,E-1B,E-1C(或E-1A/B/C);如P-1为两台泵(一台操作,一台备用),其编号为P-1A,P-1B(或P-1A/B)。
用细实线画出装置全部操作和备用的设备,在设备的邻近位置(上下左右均可)注明编号(下画一粗实线)、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致,编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成(或备用)时,可在编号数字后加A,B,C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下:a) 立式圆筒型:内径ID×切线至切线高T/T,mm,b) 卧式圆筒型:内径ID×切线至切线长T/T,mm,c) 长方型:长×宽×高,mm,d) 加热及冷换设备:标注编号、名称及其特性(热负荷、及传热面积)e) 机泵,设备大小可不按比例画,但应尽量有相对大小的概念,有位差要求的设备,应表示其相对高度位置,例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示,并按生产过程的要求表示其并联或串联的操作方式。
对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度,一般塔类和某些容器均有此要求。
对于落地的立式容器,该尺寸要求也可直接表示在相关数据表设备简图中。
PID图中管道画法装置内所有操作、开停工及事故处理等管道及其阀门均应予表示,并用箭头表示管内物料的流向。
主要操作管道用粗实线表示,备用管道、开停工及事故处理管道、其他辅助管道均用细实线表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某石油化工厂总流程图
某石油化工厂物料平衡图
二、工艺原则流程图
也称物料流程图，是在总工艺流程的基础 上，分别表示各车间内部工艺物料流程。 一般是以装臵为单位，以图形与表格综 合的表达形式，反映工艺设计计算中的物料 衡算与热量衡算等的图样。它是全厂总工艺 流程图或物料平衡图的基础上，对某一具体 装臵生产过程的进一步展示。它既可用作提 供审查的资料，又可作为进一步设计的依据， 还可供生产操作时参考。
3.用规定的图形符号和文字代号表示全部检测、 指示、控制功能仪表，包括一次性仪表和传 感器，并进行编号和标注。 4.用规定的图形符号和文字代号表示全部工艺 分析取样点，并进行编号和标注。 5.安全生产、试车、开停车和事故处理在图上 需要说明的事项，包括工艺系统对自控、管 道等有关专业的设计要求和关键设计尺寸。
管道及仪表流程图上的管子、管件、阀门及管道附件的图例
名 称
主要物料管道
辅助物料及公用系 统管道
原有管道 可折短管 蒸汽伴热管道 电伴热管道 柔性管 翅片管 文氏管 消音器 喷淋管
4.仪表控制的画法 在工艺管道及仪表流程图中，仪表控制点 以细实线在相应的管道上用符号画出。 符号包括图形符号和字母代号，它们组合 起来表示工业仪表所处理的被测变量和功能， 或表示仪表、设备、元件、管线的名称。
某丙烯酸甲酯装臵局部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的 图形符号和文字代号，用图示的方法把建立石油化 工工艺装臵所需的全部设备、仪表、管道、阀门及 主要管件，按其各自功能，在满足工艺要求和安全、 经济的前提下组合起来，以起到描述工艺装臵的结 构和功能的作用。
管道及仪表流程图上的物料代号
物料 代号 物料名称 物料 代号 物料名称 物料 代号 物料名称
A AM BD BF BR CS CW DM DR DW F FG FO FS
空气 氨 排污 锅炉给水 盐水 化学污水 循环冷却水上水 脱盐水 排液、排水 饮用水 火炬排放气 燃料气 燃料油 熔盐
GO H HM HS HW IA LO LS MS NG N O PA
工艺原则流程图
工艺原则流程图通常采用按工艺流程 顺序，自左至右展开图的形式表示，设备 以示意的图形或符号表示（表7-2），并用 细实线画出，流程图中的主要物料流程的 流程线用粗实线表示，流程方向用箭头画 在流程线上。 当物料经过设备产生变化时，可在流程 的起始部分和物料产生组分变化的设备之 后，在流程线上用指引线引出并列表标注 （指引线及表格线皆用细实线绘制）。标 注出物料变化前后各组分的名称、流量、 质量分数或摩尔分数和每项的总和数等 （标注项目可按需要酌量增减）。
VI VIC VIA VIS VR VRC VRA VRS VC VCT
流量检测仪表和检出元件的图形符号（摘自HGJ 7-87）
序号 名称 图形符号 备注 序号 名称 图形符号 备注
1
孔板
4
2
文丘里管 及喷嘴
转子 流量计
圆圈内 应标注 仪表位 号
3
无孔板 取 压接头
5
其他嵌 在管道 中的检 测仪表
通过工艺管道及仪表流程图可以了解： （1）设备的数量、名称和位号。 （2）主要物料的工艺流程。 （3）其他物料的工艺流程。 （4）通过对阀门及控制点分析，了解生产过程 的控制情况。
设备的画法与标注
管道流程线的表示
PID图需掌握的知识点
阀门等管件的表示方法
仪表控制的画法
1.设备的画法与标注
用规定的类别图形符号和文字代号表示装臵工艺 过程的全部设备、机械和驱动机。 根据流程自左至右用细实线表示出设备的简略 外形和内部特征（例如塔的填充物和塔板、容器的 搅拌器和加热管等），设备的外形应按一定的比例 绘制。
加氢裂化命题方向
延迟焦化命题方向
依照流程描述画图
依照流程描述画图
带仪表控制点的流程图改错
按照给定流程图叙述出方案
工艺管道仪表流程图(PID) 阀门的设臵
化工工艺流程图
化工工艺流程图
化工工艺流程图是化工工艺图中工艺流 程性质的图样，它是用来表达工艺生产流 程的。 由于它们的要求各不相同，其内容、重 点和深度也不一致，有若干种类。 总工艺流程图 工艺原则流程图（方案流程图） 工艺管道仪表流程图(PID)
A
画出柴油抽出控制方案流程图（按仿真流程画）
FHS
3404
FC
3404
TI
3405
E-3105/A.B 柴油-富吸收油换热器
开工柴油去D-3101
V2CYKGX
TI
3406
12
FC
14 3403
TI
3108
FC
3103
柴油进出装置
16
TI
3420
V1CYKGX
18
A-3103 柴油空冷器
柴油吸收剂去P3117
因此，它不仅是设计、施工的依据，而且也是企 业管理、试运行、操作、维修和开停车等各方面所 需同的完整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
1.用规定的类别图形符号和文字代号表示装臵 工艺过程的全部设备、机械和驱动机，包括 需就位的备用设备和生产用的移动式设备， 并进行编号和标注。 2.用规定的图形符号和文字代号，详细表示所 需的全部管道、阀门、主要管件（包括临时 管道、阀门和管件）、公用工程站和隔热等， 并进行编号和标注。
TI
3407
富吸收油自再吸收塔来
C-3102 分馏塔中段
E-3101/A.H 原料-柴油换热器
原料油自P-3101来
原料油去E-3102
106/1.2 段回流泵
P-3105/1.2 柴油及回流泵
审核
画出分馏塔塔顶控制方案流程图（按仿真流程画）
试画出焦炭塔顶温度控制流程图。（按仿真流程图画）
焦炭塔系统
TI 3101A
蜡油去E3106
LI 3102
开工柴油来
VI7D3101
E-3102/A-F 原料-蜡油换热器
蜡油自P3107来
开工蜡油来
VI6D3101
开工线自E-3114 VI5D3101
VI8D3101
柴油去E-3105
开工油外甩
VI4D3101
TI
3101B
E-3101/A-H 原料-柴油换热器
M
VI1C3101A VX3C3101A
FIQ 3274 低压蒸汽
VI1C3101B VX3C3101B VLC3101B VLJC3101
冷焦水至冷焦水罐
VLC3101A
VLJ1C3101
FC 3275 冷焦水 焦化油自加热炉来 紧急放空油去E-3114 甩油去甩油罐D-3107
平衡线接分馏塔C-102蒸发段
VI3D3101
TI 3103
FC 3102
接C-102底液控
原料油去分馏塔底
蜡油自P-3108来 E-3103/A-F 原料-蜡油回流换热器
TC 3102
D-3101 原料油缓冲罐
原料油进装置
VI1D3101
蜡油回流去分馏塔
减渣南蒸馏来
VI1D3101
FIQ 3101 LC 3101
对于表中未列出的设备和机器图例，可按实际外 形简化绘制，但在同一流程图中，同类设备的外形 应一致。
表7-2 工艺流程图上的设备、机器图例
设备类别
代号
图例
塔
T
反应器
R
设备类别
代号
图例
容器 （槽、罐）
V
泵
P
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管 道、阀门、主要管件（包括临时管道、阀门和管件）、公用 工程站和隔热等。 流程图中的管道流程线均用粗实线表示。 对于辅助管道、公用系统管道只绘出与设备（或主流程 管道）连接的一小段；对于带仪表控制点的管道流程图，应 画出所有管道，即各种物料的流程线，并在管道线上标注物 料代号及辅助管道或公用系统管道所在流程图的图号；对于 各流程图间相衔接的管道，应在始（或末）端注明其连续图 的图号及所来（或去）的设备位号或管道号。 管道流程上除应绘制流向箭头及用文字标明来源或去向 外，还应对每条管道进行标注。施工流程图上的管道应标注 三个部分，即管道号、管径和管道等级（见有关标准）。
填料油 氢 载热体 高压蒸汽
循环水冷却水回水
仪表空气 润滑油 低压蒸汽 中压蒸汽 天然气 氮 氧 工艺空气
PG PL PW R RO RW SC SL SO SW TS VE VT
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
一、总工艺流程图
也称物料平衡图，它是在设计或开发方 案时，为总说明部分进行可行性论证时提 供的图样，用于表示全厂各生产装臵之间 主要的流程路线及物料衡算的结果。 图中各车间（工段）用细实线画成长方 框来表示，流程线中的主要物料用粗实线 表示，流程方向用箭头画在流程线上，图 上还需注明车间名称、原料及半成品的名 称、平衡数据和来源去向等。
圆圈内 应标注 仪 表 位 号
（3）仪表位号 在检测控制系统中，构成一个回路的每 个仪表（或元件）都应有自己的仪表位号。 仪表位号由字母与阿位伯数字组成。第一位 字母表示被测变量，后继字母表示表的功能。 一般用三位或四位数字表示装臵号和仪表序 号。 T I－11 01
序号
装臵号
功能字母代号 被测变量字母代号
VI3E203
不合格油线 重石脑油
E203
FIC 2008 TIC 2003 TI 2060
VI1E203
循环冷水 A202
VN1E203
短循环
