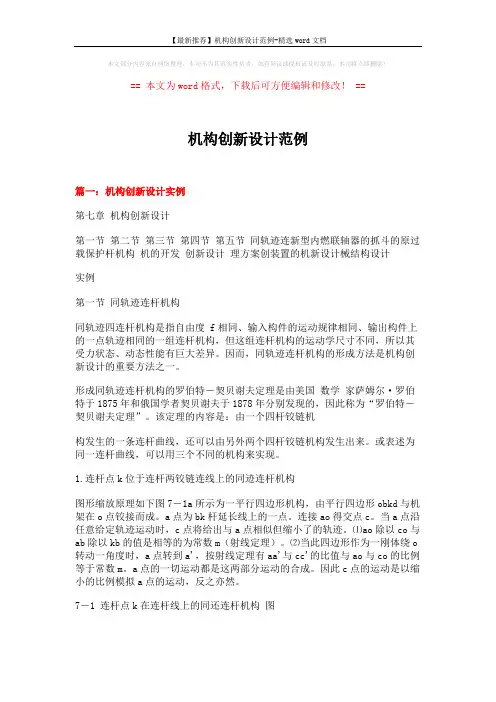

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==机构创新设计范例篇一：机构创新设计实例第七章机构创新设计第一节第二节第三节第四节第五节同轨迹连新型内燃联轴器的抓斗的原过载保护杆机构机的开发创新设计理方案创装置的机新设计械结构设计实例第一节同轨迹连杆机构同轨迹四连杆机构是指自由度 f相同、输入构件的运动规律相同、输出构件上的一点轨迹相同的一组连杆机构，但这组连杆机构的运动学尺寸不同，所以其受力状态、动态性能有巨大差异。
因而，同轨迹连杆机构的形成方法是机构创新设计的重要方法之一。
形成同轨迹连杆机构的罗伯特－契贝谢夫定理是由美国数学家萨姆尔·罗伯特于1875年和俄国学者契贝谢夫于1878年分别发现的，因此称为“罗伯特－契贝谢夫定理”。
该定理的内容是：由一个四杆铰链机构发生的一条连杆曲线，还可以由另外两个四杆铰链机构发生出来。
或表述为同一连杆曲线，可以用三个不同的机构来实现。
1.连杆点k位于连杆两铰链连线上的同迹连杆机构图形缩放原理如下图7－1a所示为一平行四边形机构，由平行四边形obkd与机架在o点铰接而成。
a点为bk杆延长线上的一点。
连接ao得交点c。
当a点沿任意给定轨迹运动时，c点将给出与a点相似但缩小了的轨迹。
⑴ao除以co与ab除以kb的值是相等的为常数m（射线定理）。
⑵当此四边形作为一刚体绕o 转动一角度时，a点转到a'，按射线定理有aa'与cc'的比值与ao与co的比例等于常数m。
a点的一切运动都是这两部分运动的合成。
因此c点的运动是以缩小的比例模拟a点的运动，反之亦然。
7－1 连杆点k在连杆线上的同还连杆机构图第一个同迹连杆机构设计如图7－1b所示，在原始机构上作平行四边形导引机构bodk。
曲柄c0cdo为所示的第一个同迹连杆机构，k为连杆cd延长线上的点。
机构创新设计中的思维方法
机构创新设计中的思维方法
机构创新设计中的思维方法有：
1. 分析市场和用户需求：通过分析当前市场情况和用户需求，对其中可能存在的机会进行挖掘和识别，以此为基础去设计机构创新产品方案。
2. 认知结构可视化：通过可视化分析当前机构的结构、系统、流程，更好的分析结构的优劣势，发现机构创新的空间性。
3. 增量式设计：通过在现有机构创新体系的基础上不断迭代，通过反复的尝试和实践的方式，慢慢的达到细节的优化效果，这就是增量式设计。
4. 创新思维模型：通过运用各种创新思维模型，以挖掘、优化现有机构创新设计中的疑难问题，从而实现机构创新设计中的思维方法。
5. 逻辑框架分析：利用逻辑框架分析方法，以树状结构的思维方式，把当前的设计问题拆分成多个不同的概念领域，这样可以更好的应用经验、预测未来趋势，进行更细致入微的分析和讨论，更有效地完成机构创新设计。
机械原理 第8章 机构创新设计
8.机构创新设计
例 试确定图示平面高副机构的级别（构件1为原动件）
Ⅱ级机构
8.机构创新设计
平面机构的结构分类
◆ 机构结构分类的依据：
根据机构中基本杆组的级别进行分类。
◆ II级机构
指机构中基本杆组的最高级别为II级的机构。
◆ III级机构 指机构中基本杆组的最高级别为III级组的机构。
◆Ⅰ级机构 只由机架和原动件组成的机构称为Ⅰ级的机构。 （杠杆机构、斜面机构）
机架和原动件与从动件组分开： 从动构件组自由度为零。
可以再拆成更简单的自由 度为零的杆组
◆基本杆组：把机构中最后不能再拆的自由度为零的构件组称为机构的基
本杆组。
8.机构创新设计
◆ 基本杆组的分类
对于全低副的杆组： n个构件、pl个低副
n和pl为整数 n=2,4,6…
F= 3n -2 pL = 0 或 n = (2/3 ) pL
8.机构创新设计
• （5）加工制造方便，经济成本低
• 尽可能选用低副机构，并且最好选用以转动副为主构成的 低副机构，
• 在保证使用条件的前提下，尽可能选用结构简单的机构； • 尽可能选用标准化、系列化、通用化的元器件。
8.机构创新设计
• （6）机器操纵方便、调整容易、安全耐用
• 在拟定机械运动方案时，应适当选一些开、停、离合、正反转、 刹车、手动等装置，可使操作方便，调整容易。
根据n的取值基本杆组分为以下几种情况：
（1）n=2, p l= 3 的 杆组：又叫Ⅱ级杆组 常见Ⅱ级杆组的形式为
8.机构创新设计
（2）n=4, pl = 6 的杆组，又叫 Ⅲ级杆组 特征为杆组中具有一个三副构件。
常见的三种形式为
4机构创新设计范文
4机构创新设计范文机构创新设计是指在机构运营和管理过程中，通过引入新的理念、方法和工具，以提高机构的效率、创造力和竞争力。
在当前复杂多变的市场环境下，机构创新设计是保持竞争优势和实现可持续发展的关键。
一、机构创新设计的背景和意义随着科技的发展和全球化的加速，各行各业都面临着巨大的挑战和机遇。
机构必须及时调整和创新自身的运营模式，以适应这个新的时代。
机构创新设计的意义主要体现在以下几个方面：1.提高机构的效率和竞争力。
通过引入新的理念、方法和工具，机构可以提高运营效率，降低成本，提高产品和服务的质量和竞争力，从而获得更多的市场份额和利润。
2.提升机构的创造力和创新能力。
机构创新设计可以激发机构内部的创造力和创新能力，促进新产品、新服务和新业务的开发和推出，为机构带来新的增长点。
3.适应市场变化和客户需求的变化。
市场环境和客户需求的变化是机构发展的重要动力和挑战。
机构创新设计可以帮助机构及时调整和适应市场和客户的变化，保持市场竞争优势。
二、机构创新设计的主要内容和方法机构创新设计主要包括以下几个方面的内容和方法：1.建立创新文化和氛围。
机构应该树立创新的理念和价值观，鼓励员工提出新的想法和建议，激励员工参与创新活动，通过奖励和激励机制，激发员工的创造力和创新能力。
2.引入先进的管理方法和工具。
机构可以学习和引进国内外先进的管理方法和工具，如精益生产、六西格玛、敏捷开发等，以提高运营效率和质量，推动创新和持续改进。
3.创新组织结构和管理模式。
机构可以重新设计和调整组织结构和管理模式，以适应机构发展的需要。
例如，可以引入扁平化管理、跨部门协作、项目化管理等方式，提高机构的灵活性和应对能力。
4.打破传统思维和模式。
机构创新设计需要打破传统的思维和模式，鼓励员工从不同的角度思考问题，挑战常规，寻找新的解决方案。
可以通过开展创新思维训练、组织创意大赛等方式，培养员工的创新思维和能力。
5.加强与外部合作和开放创新。
机构的组合与创新设计案例
机构的组合与创新设计案例话说，我有个朋友，他特别喜欢养花，但是呢，他老是因为忙或者忘记给花浇水，搞得那些花有时候都奄奄一息的。
这可咋整呢？于是我就灵机一动，给他设计了一个自动浇花的小机构。
一、机构组合的基础部件。
1. 储水部分水桶。
首先得有个地方存水吧。
我就找了一个旧水桶，那种不大不小，大概能装个十升水的水桶。
这个水桶就像是整个自动浇花机构的“大水库”，是水源的供应站。
它就放在花盆旁边的小架子上，位置稍微高一点，这样水就能靠重力流到花盆里啦。
2. 控制水流的阀门简易水龙头。
从水桶出来的水可不能像洪水一样一下子都灌到花盆里呀。
我就把一个简易的水龙头拧在了水桶的底部出水口上。
这个水龙头就像是一个小卫士，能控制水流的大小。
刚开始的时候，我试了好几个水龙头，有的拧起来特别费劲，有的又太松，水流控制不好。
最后选了一个大小合适，旋转起来比较顺滑的，就像给这个小机构找到了一个靠谱的“流量管理员”。
3. 定时装置闹钟改造。
光有能流水的阀门还不行，得让它按照一定的时间间隔来浇水呀。
我手头有个旧闹钟，就是那种指针式的闹钟。
我把闹钟拆了一部分，只留下了时针和分针那一套机械装置。
然后呢，我在分针上绑了一根小绳子，这根绳子另一头系在水龙头的开关上。
当闹钟的分针转到特定的位置，就会拉动绳子，从而打开水龙头浇水。
这个闹钟改造的定时装置，就像是这个浇花小机构的“大脑”，告诉它什么时候该干活了。
不过呢，这个装置一开始不太准，有时候分针还没到位置，绳子就有点松松垮垮的，后来我又调整了好几次绳子的长度和紧度，才让它正常工作。
二、创新设计部分。
1. 水分感应装置自制简易湿度计。
我想啊，有时候花可能不需要浇水呢，要是不管三七二十一就按照定时浇水，可能会把花给淹死。
于是我就自己做了一个简易的湿度计。
我找了两片不同的金属片，把它们插在花盆的土里。
因为不同的金属在不同湿度环境下的导电性是不一样的。
然后我用一个小电路，把这两片金属片和闹钟的电路连接起来。
