单片机课程设计——温度监控系统设计
《2024年基于51单片机的温度控制系统设计与实现》范文
《基于51单片机的温度控制系统设计与实现》篇一一、引言在现代工业控制领域，温度控制系统的设计与实现至关重要。
为了满足不同场景下对温度精确控制的需求，本文提出了一种基于51单片机的温度控制系统设计与实现方案。
该系统通过51单片机作为核心控制器，结合温度传感器与执行机构，实现了对环境温度的实时监测与精确控制。
二、系统设计1. 硬件设计本系统以51单片机为核心控制器，其具备成本低、开发简单、性能稳定等优点。
硬件部分主要包括51单片机、温度传感器、执行机构（如加热器、制冷器等）、电源模块等。
其中，温度传感器负责实时监测环境温度，将温度信号转换为电信号；执行机构根据控制器的指令进行工作，以实现对环境温度的调节；电源模块为整个系统提供稳定的供电。
2. 软件设计软件部分主要包括单片机程序与上位机监控软件。
单片机程序负责实时采集温度传感器的数据，根据设定的温度阈值，输出控制信号给执行机构，以实现对环境温度的精确控制。
上位机监控软件则负责与单片机进行通信，实时显示环境温度及控制状态，方便用户进行监控与操作。
三、系统实现1. 硬件连接将温度传感器、执行机构等硬件设备与51单片机进行连接。
具体连接方式根据硬件设备的接口类型而定，一般采用串口、并口或GPIO口进行连接。
连接完成后，需进行硬件设备的调试与测试，确保各部分正常工作。
2. 软件编程编写51单片机的程序，实现温度的实时采集、数据处理、控制输出等功能。
程序采用C语言编写，易于阅读与维护。
同时，需编写上位机监控软件，实现与单片机的通信、数据展示、控制指令发送等功能。
3. 系统调试在完成硬件连接与软件编程后，需对整个系统进行调试。
首先，对单片机程序进行调试，确保其能够正确采集温度数据、输出控制信号。
其次，对上位机监控软件进行调试，确保其能够与单片机正常通信、实时显示环境温度及控制状态。
最后，对整个系统进行联调，测试其在实际应用中的性能表现。
四、实验结果与分析通过实验测试，本系统能够实现对环境温度的实时监测与精确控制。
单片机恒温箱温度控制系统的设计说明
课程设计课题：单片机培养箱温控系统设计本课程设计要求：温度控制系统基于单片机，实现对温度的实时监控，实现控制的智能化。
设计了培养箱温度控制系统，配备温度传感器，采用DS18B20数字温度传感器，无需数模/数转换，可直接与单片机进行数字传输，采用PID控制技术，可保持温度在要求的恒定范围内，配备键盘输入设定温度；配备数码管L ED显示温度。
技术参数及设计任务：1、使用单片机AT89C2051控制温度，使培养箱保持最高温度110 ℃ 。
2、培养箱温度可预设，干燥过程恒温控制，控温误差小于± 2℃.3、预设时显示设定温度，恒温时显示实时温度。
采用PID控制算法，显示精确到0.1℃ 。
4、当温度超过预设温度±5℃时，会发出声音报警。
和冷却过程没有线性要求。
6、温度检测部分采用DS18B20数字温度传感器，无需数模/数转换，可直接与单片机进行数传7 、人机对话部分由键盘、显示器、报警三部分组成，实现温度显示和报警。
本课程设计系统概述一、系统原理选用AT89C2051单片机作为中央处理器，通过温度传感器DS18B20采集培养箱的温度，并将采集的信号传送给单片机。
驱动培养箱的加热或冷却。
2、系统整体结构总体设计应综合考虑系统的总体目标，进行初步的硬件选型，然后确定系统的草案，同时考虑软硬件实现的可行性。
经过反复推敲，总体方案确定以爱特梅尔公司推出的51系列单片机为温度智能控制系统核心，选用低功耗、低成本的存储器、数显等元器件。
总体规划如下：图1 系统总体框图2、硬件单元设计一、单片机最小系统电路Atmel公司的AT2051作为89C单片机，完全可以满足本系统所需的采集、控制和数据处理的需要。
单片机的选择在整个系统设计中非常重要。
该单片机具有与MCS-51系列单片机兼容性高、功耗低、可在接近零频率下工作等诸多优点。
广泛应用于各种计算机系统、工业控制、消费类产品中。
AT 89C2051 是 AT89 系列微控制器中的精简产品。
基于单片机的温度控制系统设计与应用
基于单片机的温度控制系统设计与应用温度控制系统是一种常见的自动控制系统，用于维持设定温度范围内的温度稳定。
本文将介绍基于单片机的温度控制系统的设计与应用。
一、系统设计1.功能需求：（1）温度检测：获取环境温度数据。
（2）温度显示：将检测到的温度数据以数字方式显示。
（3）温度控制：通过控制输出信号，自动调节温度以维持设定温度范围内的稳定温度。
2.硬件设计：（1）单片机：选择适合的单片机，如51系列、AVR系列等，具有较强的计算和控制能力。
（2）温度传感器：选择适当的温度传感器，如DS18B20、LM35等，能够准确检测环境温度。
（3）显示屏：选择适当的数字显示屏，如LCD显示屏、数码管等，用于显示温度数据。
（4）执行机构：根据具体需求选择合适的执行机构，如继电器、风扇等，用于控制温度。
3.软件设计：（1）温度检测：通过单片机采集温度传感器的模拟信号，并通过数字转换获得温度数据。
（2）温度显示：将获取到的温度数据进行处理，通过数字显示屏显示。
（3）温度控制：通过控制执行机构，如继电器等，根据温度数据的变化进行调节，将温度维持在设定范围内。
二、系统应用1.家居温控系统：家庭中的空调、暖气等设备可以通过单片机温度控制系统实现智能控制。
通过温度传感器检测室内温度，并将温度数据显示在数字显示屏上。
通过设定温度阈值，当室内温度超出设定范围时，系统控制空调或暖气进行启停，从而实现室内温度的调节和稳定。
这不仅提高了居住舒适度，还能节约能源。
2.工业过程控制：在工业生产过程中，一些特定的应用需要严格控制温度，以确保产品质量或生产过程的稳定。
通过单片机温度控制系统，可以实时检测并控制生产环境的温度。
当温度超过或低于设定的阈值时，系统可以自动调整控制设备，如加热器、冷却器等，以实现温度的控制和稳定。
3.温室农业：温室农业需要确定性的环境温度来保证作物的生长。
通过单片机温度控制系统，可以监测温室内的温度，并根据预设的温度范围，自动启停加热或降温设备，以维持温室内的稳定温度。
基于单片机的温湿度监测系统毕业设计
基于单片机的温湿度监测系统毕业设计一、引言在现代生活和工业生产中，对环境温湿度的准确监测和控制具有重要意义。
温湿度的变化可能会影响产品质量、设备运行以及人们的生活舒适度。
因此，设计一个可靠、精确且易于使用的温湿度监测系统是十分必要的。
本毕业设计旨在基于单片机技术开发一款实用的温湿度监测系统。
二、系统总体设计（一）系统功能需求该监测系统应能够实时采集环境的温度和湿度数据，并将其显示在屏幕上。
同时，系统应具备数据存储功能，以便后续分析和查询。
此外，还应设置报警阈值，当温湿度超出设定范围时能发出警报。
（二）系统组成本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。
传感器模块负责采集环境温湿度数据，选用了精度高、稳定性好的DHT11 温湿度传感器。
单片机控制模块作为系统的核心，采用了 STC89C52 单片机，负责处理传感器采集到的数据、控制其他模块的工作以及进行逻辑判断。
显示模块采用了液晶显示屏（LCD1602），能够清晰地显示当前的温湿度值。
存储模块使用了 EEPROM 芯片，用于保存历史数据。
报警模块则通过蜂鸣器和指示灯实现，当温湿度异常时发出声光报警。
三、硬件设计（一）传感器接口电路DHT11 传感器与单片机通过单总线进行通信，连接时需要注意数据线的上拉电阻。
（二）单片机最小系统STC89C52 单片机的最小系统包括时钟电路和复位电路。
时钟电路采用晶振和电容组成，为单片机提供稳定的时钟信号。
复位电路用于系统初始化和异常情况下的复位操作。
（三）显示电路LCD1602 通过并行接口与单片机连接，需要配置相应的控制引脚和数据引脚。
（四）存储电路EEPROM 芯片通过 I2C 总线与单片机通信，实现数据的存储和读取。
（五）报警电路蜂鸣器通过三极管驱动，指示灯通过限流电阻连接到单片机的引脚，由单片机控制其工作状态。
四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部寄存器的设置、传感器的初始化、显示模块的初始化等。
单片机温度控制系统设计及实现
单片机温度控制系统设计及实现温度控制是很多自动化系统中的重要部分，可以应用于许多场景，如家用空调系统、工业加热系统等。
本文将介绍如何利用单片机设计和实现一个简单的温度控制系统。
一、系统设计1. 硬件设计首先,我们需要选择合适的硬件来搭建我们的温度控制系统。
一个基本的温度控制系统由以下几个组件组成：- 传感器：用于检测环境的温度。
常见的温度传感器有热敏电阻和温度传感器。
- 控制器：我们选择的是单片机，可以根据传感器的读数进行逻辑判断，并控制输出的信号。
- 执行器：用于根据控制器的指令执行具体的动作，例如开启或关闭空调。
2. 软件设计温度控制系统的软件部分主要包括，传感器读取、温度控制逻辑和执行器控制。
我们可以使用C语言来编写单片机的软件。
- 传感器读取：通过串口或者模拟输入端口来读取传感器的数据，可以利用类似的库函数或者自己编写读取传感器数据的函数。
- 温度控制逻辑：根据读取到的温度值，判断当前环境是否需要进行温度调节，并生成相应的控制信号。
- 执行器控制：将控制信号发送到执行器上，实现对温度的调节。
二、系统实施1. 硬件连接首先，将传感器连接到单片机的输入端口，这样单片机就可以读取传感器的数据。
然后，将执行器连接到单片机的输出端口，单片机可以通过控制输出端口的电平来控制执行器的开关。
2. 软件实现编写单片机的软件程序，根据前面设计的软件逻辑，实现温度的读取和控制。
首先，读取传感器的数据，可以定义一个函数来读取传感器的数据并返回温度值。
其次，根据读取到的温度值，编写逻辑判断代码，判断当前环境是否需要进行温度调节。
如果需要进行温度调节，可以根据温度的高低来控制执行器的开关。
最后，循环执行上述代码，实现实时的温度检测和控制。
三、系统测试和优化完成软硬件的实施之后，需要对温度控制系统进行测试和优化。
1. 测试通过模拟不同的温度情况，并观察控制器的输出是否能够正确地控制执行器的开关。
可以使用温度模拟器或者改变环境温度来进行测试。

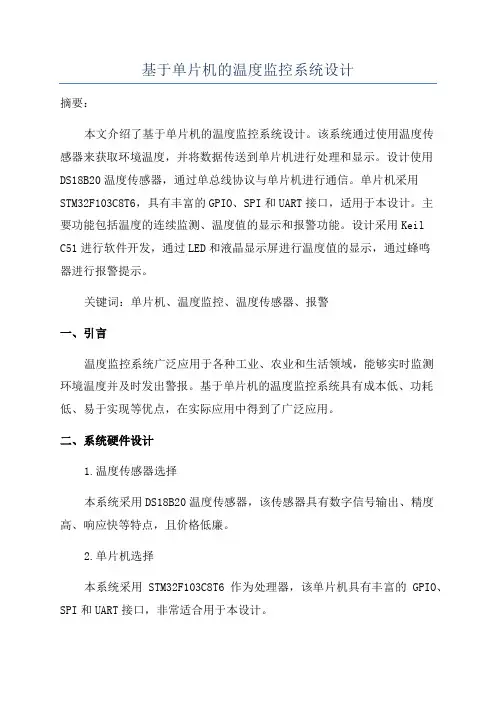

基于单片机的温度监控系统设计
基于单片机的温度监控系统设计摘要：本文介绍了基于单片机的温度监控系统设计。
该系统通过使用温度传感器来获取环境温度，并将数据传送到单片机进行处理和显示。
设计使用DS18B20温度传感器，通过单总线协议与单片机进行通信。
单片机采用STM32F103C8T6，具有丰富的GPIO、SPI和UART接口，适用于本设计。
主要功能包括温度的连续监测、温度值的显示和报警功能。
设计采用KeilC51进行软件开发，通过LED和液晶显示屏进行温度值的显示，通过蜂鸣器进行报警提示。
关键词：单片机、温度监控、温度传感器、报警一、引言温度监控系统广泛应用于各种工业、农业和生活领域，能够实时监测环境温度并及时发出警报。
基于单片机的温度监控系统具有成本低、功耗低、易于实现等优点，在实际应用中得到了广泛应用。
二、系统硬件设计1.温度传感器选择本系统采用DS18B20温度传感器，该传感器具有数字信号输出、精度高、响应快等特点，且价格低廉。
2.单片机选择本系统采用STM32F103C8T6作为处理器，该单片机具有丰富的GPIO、SPI和UART接口，非常适合用于本设计。
3.显示模块选择本系统采用LED和液晶显示屏进行温度值的显示。
液晶显示屏具有低功耗、大视角、显示效果好的特点。
4.报警模块选择本系统采用蜂鸣器进行报警提示，当温度超过设定值时发出声音警报。
三、系统软件设计1.单片机初始化使用Keil C51进行软件开发，首先进行单片机的初始化，包括GPIO和串口等的初始化。
2.温度传感器读取通过单总线协议与单片机进行通信，并读取温度传感器的数据。
DS18B20采用一线通信方式，通过单总线来进行数据的传输与通信。
3.温度显示将读到的温度值进行处理，并通过LED和液晶显示屏进行显示。
4.温度报警设置一个温度阈值，当读到的温度值超过设定值时，通过蜂鸣器发出声音警报。
四、系统测试与实验结果对设计的温度监控系统进行测试，结果显示系统能够准确地读取环境温度，并能够根据设定值进行报警提示。
基于单片机的温度控制系统设计方案
基于单片机的温度控制系统设计方案设计方案：1. 系统概述：本温度控制系统采用单片机作为核心控制器，通过对温度传感器的采集并对温度进行处理，控制继电器的开关状态，实现对温度的精确控制。
系统可广泛应用于家庭、工业、医疗等领域中的温度控制需求。
2. 硬件设计：a. 单片机选择：根据系统需求，我们选择适用于温度控制的单片机，如8051、PIC、STM32等，具备较高的性能和稳定性。
b. 传感器：采用温度传感器（如DS18B20）进行温度的精确测量，传感器将温度值转化为数字信号进行输出，供单片机进行处理。
c. 屏幕显示：选用LCD液晶屏幕，实时显示当前温度值和设定的目标温度值。
3. 软件设计：a. 数据采集：单片机通过GPIO口连接温度传感器，采集传感器输出的数字信号，并进行AD转换，将模拟信号转化为数字信号。
b. 控制策略：单片机通过比较当前温度值和设定的目标温度值，根据控制算法判断是否需要开启或关闭继电器，从而实现对温度的控制。
c. 温度显示：单片机通过串口通信或I2C通信与LCD屏幕进行数据传输和显示，使用户能够随时了解当前温度和设定的目标温度。
4. 控制算法设计：a. ON/OFF控制：当当前温度值超过设定的目标温度值时，继电器闭合，使制冷或加热设备开始工作；当当前温度值低于设定的目标温度值时，继电器断开，使制冷或加热设备停止工作，实现温度的维持控制。
b. PID控制：根据温度的测量值和设定值，通过比例、积分、微分三个环节的控制，精确调节控制设备的工作状态，使温度尽可能接近设定值。
5. 系统实现和调试：a. 硬件连接：根据设计制作电路板，并连接单片机、温度传感器、继电器、液晶显示器等组件。
b. 程序编写：按照软件设计进行程序编写，并进行单片机的初始化设置、温度数据的采集和处理、继电器的控制等功能的实现。
c. 系统调试：通过实际应用场景中的温度测试数据，验证系统的稳定性和准确性，并根据实际情况进行调试和优化，确保系统达到要求的温度控制效果。
基于单片机的温控系统设计与实现
基于单片机的温控系统设计与实现温控系统是一种可以根据环境温度自动调节设备工作状态的系统。
基于单片机的温控系统是一种利用单片机计算能力、输入输出功能及控制能力，通过传感器获取环境温度信息并实现温度控制的系统。
下面将对基于单片机的温控系统的设计与实现进行详细介绍。
一、系统设计和功能需求：基于单片机的温控系统主要由以下组成部分构成：1.温度传感器：用于获取当前环境温度值。
2.控制器：使用单片机作为中央控制单元，负责接收温度传感器的数据并进行温度控制算法的计算。
3.执行器：负责根据控制器的指令控制设备工作状态，如电风扇、加热器等。
4.显示器：用于显示当前环境温度和控制状态等信息。
系统的功能需求主要包括：1.温度监测：通过温度传感器实时获取环境温度数据。
2.温度控制算法：根据温度数据进行算法计算，判断是否需要调节设备工作状态。
3.设备控制：根据控制算法的结果控制设备的工作状态，如打开或关闭电风扇、加热器等。
4.信息显示：将当前环境温度及控制状态等信息显示在显示器上。
二、系统实现的具体步骤：1.硬件设计：（1）选择适合的单片机：根据系统功能需求选择合适的单片机，通常选择具有较多输入输出引脚、计算能力较强的单片机。
（2）温度传感器的选择：选择合适的温度传感器，常见的有热敏电阻、热电偶、数字温度传感器等。
（3）执行器的选择：根据实际需求选择合适的执行器，如电风扇、加热器等。
（4）显示器的选择：选择适合的显示器以显示当前温度和控制状态等信息，如液晶显示屏等。
2.软件设计：（1）编写驱动程序：编写单片机与传感器、执行器、显示器等硬件的驱动程序，完成数据的读取和输出功能。
（2）设计温度控制算法：根据监测到的温度数据编写温度控制算法，根据不同的温度范围判断是否需要调节设备工作状态。
（3）控制设备的逻辑设计：根据温度控制算法的结果设计控制设备的逻辑，确定何时打开或关闭设备。
（4）设计用户界面：设计用户界面以显示当前温度和控制状态等信息，提示用户工作状态。
