最新侧式悬臂堆料机(CBD30017)侧式刮板取料机(CGQ15026)安装使用说明书
堆取料机安装施工方案
堆取料机安装施工方案1. 工程概况及工程量1.1工程（系统或设备）概况简明扼要的将本项目所包含的作业项目和施工范围，设备的结构特点和布置，设备的供货情况，以及作业环境和施工机械的配置等情况进行介绍。
1.2工程量和工期1.2.1 工程量描述本项工作中都包含哪些设备，列出施工范围内主要设备的名称、规格、外形尺寸、重量（单件或组件）、材料的种类、数量等相关技术数据。
设备统计表本内容为完成此项工作所需的绝对施工工期。
从设备清点、检查开始，到组合、安装、验收结束至计算工期。
2. 编制依据2.1《锅炉专业施工组织设计》2.2《电力建设安全工作规程》DL 5009•1－922.3《电力建设施工及验收技术规范》(锅炉机组篇) DL/T 5047－952.4《电力建设施工及验收技术规范》(焊接篇) DL 5007－922.5《火电施工质量检验及评定标准》(锅炉篇1996)2.6设备制造厂安装图纸2.7设计院相关基础、附属系统的技术图纸资料2.8甲方委托、设计变更等技术图纸、资料3. 作业前的条件和准备3.1技术准备3.1.1 施工图纸会审完毕，会审中存在的问题已有明确的处理意见。
3.1.2 施工方案设计完成，并与相关专业讨论确定，已经总工审批。
3.1.3作业指导书编制完成，经专业经理、总工审批合格。
3.1.4 施工材料、设备购置预算编制完成、计划以交物资部门采购。
3.1.5 外购、加工件的统计完成，购置计划以交物资部门采购。
3.1.6 作业前已对参加该项作业的相关人员经行施工技术交底，交底与被交底人员进行了双签字。
3.1.7 检查该项作业的上道工序应具备的技术条件。
3.1.8 作业现场的环境条件，以及其他相关的技术准备工作。
作业场地清理干净，无杂物。
高处作业平台、步道、楼梯畅通，安全围栏、警示牌齐全。
3.2作业人员3.2.1 作业人员配置、资格表中各类作业人员的工种、数量、资质，应根据项目的作业内容、工作量大小、工期、作业难度等条件进行相应的配置。
悬臂式斗轮堆取料机使用、维护说明书
There are interlocking protection among long travel drive, Slew unit, luffing unit, bucket wheel drive and boom conveyor etc transmission part (detailed information refer to the instruction in each Chapter/Section). Operator must read “Instruction” carefully and master daily operation and maintenance before starting to work; if operation is not proper, not only can reduce the service life of the equipment, but also can cause the accident.
B3DH09+1FAN i=25
Transmission ratio of reducer: 限矩型液力偶合器型号： Torque release fluid coupling type 制动器型号：
i=25 YOXⅡZ-500 YOXⅡZ-500 TE400/EB800/60
Brake type:
8m x7m
电动机功率：
8x11kW
Motor power：
8x11kW

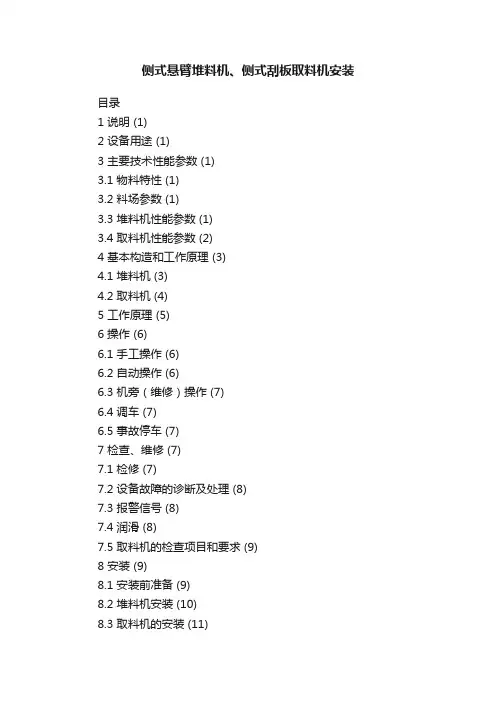

侧式悬臂堆料机、侧式刮板取料机安装
侧式悬臂堆料机、侧式刮板取料机安装目录1 说明 (1)2 设备用途 (1)3 主要技术性能参数 (1)3.1 物料特性 (1)3.2 料场参数 (1)3.3 堆料机性能参数 (1)3.4 取料机性能参数 (2)4 基本构造和工作原理 (3)4.1 堆料机 (3)4.2 取料机 (4)5 工作原理 (5)6 操作 (6)6.1 手工操作 (6)6.2 自动操作 (6)6.3 机旁（维修）操作 (7)6.4 调车 (7)6.5 事故停车 (7)7 检查、维修 (7)7.1 检修 (7)7.2 设备故障的诊断及处理 (8)7.3 报警信号 (8)7.4 润滑 (8)7.5 取料机的检查项目和要求 (9)8 安装 (9)8.1 安装前准备 (9)8.2 堆料机安装 (10)8.3 取料机的安装 (11)9 试车 (13)9.1 试车前的准备 (13)9.2 空负荷试车 (14)9.3 负荷试车 (14)9.4 试车的连续性 (15)11 说明本机安装在焦作千业的综合料场。
2 设备用途由堆料胶带机运来的综合物料，卸到堆料机悬臂上的胶带机上。
堆料机一边行走，一边将物料卸到场内，形式分层的人字形料堆，完成第一次混匀作用。
堆料机在料场堆积好物料后，由取料机从料场中间开始全断面取料，卸到取料皮带机上，完成物料的第二次混匀。
3 主要技术性能参数3.1 物料特性物料种类：原煤、硫酸渣、河沙物料容重：0.85～1.5t/m3（侧堆）；0.9～1.45t/m3（侧取）物料粒度：0～40mm物料水分：休止角：38°3.2 料场参数料场长度：280200mm料堆宽度： 26500mm料堆高度： 11650mm3.3 堆料机性能参数规格型号：CBD300/17图号：CBD62.00堆料能力：300t/h堆料方式：人字形堆料法行走驱动装置：轨道中心距：4000mm钢轨型号： 43kg/m行走速度： 20m/min车轮直径：Φ630mm车轮轮压： 200KN电机型号： YEJ112M－4功率：2×4KW转速： 1480r/min减速器速比：144驱动装置数量：2悬臂部分：悬臂长度： 23040mm悬臂胶带机：胶带机带宽： 800mm胶带机带速： 2.5m/s头尾轮中心距： 9000mm2电动滚筒型号： JWD22－2，δ－800－630 驱动电机功率： 22kw传动滚筒直径：Φ630mm变幅机构：变幅角度：－16°～＋16°驱动方式：液压变幅液压站功率：3kw变幅油缸行程： 1562mm变幅油缸速度： 0.3～1.1m/min油缸直径：Φ125/Φ95来料车：倾角：16°车轮轮距： 22935mm动力电缆卷盘： JDO－650（D）－T 卷盘外径：Φ3200mm电缆规格： YCW－3×25＋1×10电机功率： 3kw控制电缆卷盘： JDO-650(D)-KT30 卷盘外径：Φ3200mm电缆规格： CEFR（30×1.5）电机功率： 1.5kw来料胶带机：胶带机带宽： 800mm胶带机带速： 2.0m/s控制方式：PC程控、手控动力电压：380V 50HZ控制电压：220V 50HZ总装机功率： 55KW3.4 取料机性能参数规格型号： CGQ150/26图号： CGQ26.00取料能力： 150～250t/h钢轨： QU80刮板链节距： 250mm刮板尺寸：1200×270mm车轮直径：Φ710mm最大轮压： 400KN端梁取料运行速度： 0.2～2m/min 端梁取料时驱动功率：2×1.5KW3端梁调车时运行速度： 10.2m/min 端梁调车时驱动功率：2×5.5KW钢丝绳速度： 20/2m/min卷扬提升功率： 24/2.4kw刮板链速： 0.5m/s刮板驱动功率： 55kw动力电缆卷盘：卷盘外径：Φ3800mm驱动功率： 3kw电缆规格： YCW－3×70＋1×25控制电缆卷盘：驱动功率： 1.5KW卷盘外径：Φ3200mm电缆规格： CEFR（37×1.5）动力电压： 380V 50HZ控制电压： 220V 50HZ总装机功率： 120kw4 基本构造和工作原理4.1 堆料机堆料机主要由悬臂部分、行走机构、液压系统、来料车、轨道部分、电缆坑、动力电缆卷盘、控制电缆卷盘、限位开关装置等组成。
堆取料机施工方案
批准：审核:编制：目录1．简介2—31。
1基本参数说明 2-31.2工况说明 31.3车间施工平面布置图 32。
施工方案编制依据 43.质量保证体系 44。
安装说明 5—134.1主要部件重量表 54。
2安装顺序流程 54。
3安装思路 54.4安装说明及技术要求 64。
4。
1基础验收 64.4.2基础划线 64。
3。
3轨道垫板安装 64.3.4轨道安装6-74。
3.5中心落料灰斗安装 7 4.3。
6中柱底座安装74.3.7中柱安装7-84。
3.8端梁安装8—94.3。
9主梁组对及安装94.3。
10刮板取料机安装9—104.3.11料耙装置安装114。
3。
12集电器安装11—124.3。
13堆料装置安装124。
3。
14液压管路以及润滑系统装配124。
3。
15控制室安装125。
安全文明施工措施 131。
概述:盘固华阳水泥厂页岩预均化堆场采用了沈阳矿山机械厂生产的圆形料场堆取料机。
料场直径为80米,料场存储量为38100吨（页岩)。
圆形料场堆取料机具备环堆侧取的功能，能够有效的利用堆场的空间;另外由于实现了连续合成.堆料以及全断面取料可以使物料进行预均化，本厂采用的堆取料机可以使物料的均化比达到10：1（理论计算值）.堆取料机是集结构、机械、液压装置、自动控制为一体的大型设备，其主要部件包括：回转中柱、堆料装置、堆料臂仰俯液压系统、取料机、主梁、端梁、料耙、料耙液压驱动装置、轨道系统等，其基本结构可见图（1）所示。
堆料过程在物料进行连续输送的同时,PLC程序控制堆料机回转在120度的范围内往复回转、同时程序控制器也控制液压仰俯系统的比例流量阀使堆料臂架作仰俯运动；堆料过程实际是中柱回转、堆料臂仰俯、物料输送三个运动的合成.取料过程是PLC程序控制器的控制端梁行走变频电机驱动主梁及端梁围绕中柱回转、料耙在液压推杆的带动下往复运动不停的将物料从料堆上耙下、刮板取料机取料等多个功能体的运动合成.1.回转中柱；2。
三期悬臂式斗轮堆取料机安装作业指导书doc
主要由落料缓冲托辊组，溜管，落料斗，中心防尘罩，转台料斗，头部护罩等组成。堆取料机性能 Nhomakorabea数及允许偏差
堆料能力1100t/h，允差+10%
取料能力1100t/h，允差+10%
堆取高度 轨上10m，允差+0.3m
轨下2m，允差+0.1m
斗轮转速(额定负荷下)7.58r/min，允差±5%
7.强制性条文…………………………………………………………………………………22
1．工程概况：
1.1工程（系统或设备）概况：
内蒙古国华准格尔发电有限责任公司三期工程2×300MW机组输煤采用型号为DQ1100/1100.30斗轮堆取料机（简称斗轮机）。斗轮机设备是由上海电力环保设备总厂有限公司生产，出力为1100t/h，总重320000kg；DQ1100/1100.30斗轮堆取料机由上海电力环保设备总厂有限公司制造，主要由行走机构、门座、转台、上部金属结构、斗轮总成、配重系统、尾车、液压机构、回转机构、变幅机构、电气控制系统、喷水抑尘系统及其他附属部件组成。1.1.1金属构架：
6. 作业的安全要求和环境条件……………………………………………………………19
6.1作业的安全要求及措施…………………………………………………………………19
6.2作业的安全危害因素辨识和控制………………………………………………………20
6.3环境条件…………………………………………………………………………………22
金属构架由上部金属结构、门座、尾车、转台等组成。
上部金属结构由平衡臂，拉杆，后臂，前臂等组成。
转台由箱形钢板焊接而成，它的前部装有上部金属结构，其间采用铰接。
堆取料机(辅助原料及原煤预均化堆场)
侧式悬臂刮板取料机（ 三.侧式悬臂刮板取料机（QXBC350/24) 侧式悬臂刮板取料机
（5）刮板上的刮齿磨损后，可将其调头使用或更换。 （6）刮板表面固定的耐磨衬板，当器磨损危及刮板体时，应及时 予以更换。 （7）刮板取料系统的驱动链轮和尾部链轮是分体组装结构，轮缘 有4片扇形齿块用螺栓和轮毂紧固在一起，应定期检查齿圈磨损情 况需要更换时不许拆卸链条即可更换齿块。 （8）卷扬部分中电动葫芦钢丝绳磨损或断丝达到报废标准中规定 的数值时，应及时更换。 （9）每隔2000小时，要进行一次钢轨垫板检查，如有松动应及时 紧固。
12
桥式刮板取料机（ 二.桥式刮板取料机（QQBX150/28) 桥式刮板取料机
3.维修注意事项 （1）刮板链部分 当链条因正常磨损而伸长，超过630mm时（指周长上）应去掉 两节链并同时去掉一块刮板。特别应注意所去除两节链，在二 条链上应是对应的，不能任意去除。 当去除二次后，在需要再次去除链节时则应更换整条链条。 当刮板链头轮磨损严重影响正常啮合时，应更换新的。 尾部张紧装置的弹簧压缩应参考刻度线。 当衬板磨损情况严重，刮板底边和衬板地板平齐时，必须将衬 板上下颠倒使用或更换衬板。 当松料齿因磨损严重时，必须将松料齿上下颠倒使用或更换松 料齿。
1.桥式刮板取料机 QQBX150/28 2.侧式悬臂堆料机 DCX450/16.4 3.侧式刮板取料机 QXBC350/24
2
3
桥式刮板取料机（ 二.桥式刮板取料机（QQBX150/28) 桥式刮板取料机
1.工作原理 QQBX桥式刮板取料机是水泥厂原料预均化堆场的取料设备. 堆场沿长度方向共布有两个料堆，取料机取料作业起始时应位于 两料堆中间，根据物料的休止角（料堆的实际休止角）将取料机 的松料耙调节至一定角度。 取料时，根据取料量的要求，调节大车的取料行走速度，随着小 车的移动、松料耙将料堆断面的物料耙松，让滑落至料堆底部由 位于主梁下部的刮板链将物料刮到出料皮带上运走。 在取完一堆料后，开动调车行走电机，将取料机移至另一料堆前 重新进行取料作业。
堆取料机悬臂皮带更换方案及安全措施
堆取料机悬臂皮带更换方案及安全措施（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!堆取料机悬臂皮带更换方案及安全措施一、检修原因备煤车间堆取料机悬臂皮带运煤量较大，正反转向使用堆取煤频繁，现胶面磨损严重，并且存在横向裂纹，如继续使用存在安全隐患，为保证生产稳定运行，需对悬臂皮带进行更换。
刮板机安装使用说明书-中文
安装使用说明书刮板输送机无锡雪浪输送机械有限公司目录一、刮板输送机的特点 (2)二、刮板输送机的型号及结构图 (2)三、刮板输送机的安装 (3)四、刮板输送机的调试操作及维修 (5)五、刮板输送机的故障处理 (6)六、备品备件清单 (6)一、刮板输送机的特点刮板输送机是一种通过刮板链条以全密封的形式输送物料的输送设备。
刮板输送机有水平型、L型、Z型三种机型，其工作原理基本相同，物料的移动是靠刮板链条的移动及物料间的内摩擦力而形成的。
刮板输送机结构简单、密封性好、安装维修方便、使用寿命长。
它不但能水平输送，也能分期倾斜或垂直提升输送；能多点加料，也能多点卸料，设备工艺布置灵活。
由于是封闭的，对改善工人的操作条件和防止环境污染等方面都有较突出的优点。
二、刮板输送机的型号及结构图(一)水平型刮板输送机（其它型号略）有YD、HS两大系列11种规格（见下表）(二)刮板输送机部件组成1. 机头部件2. 传动装置3. 中间壳体4. 刮板链条5. 机尾部件6. 拉紧装置三、刮板输送机的安装（一）设备就位拼装对照装配图，根据各段机壳的连接标记顺序组装，两连接段之间加装密封垫，如有特殊要求还需在密封垫的端面涂上密封胶。
接下来，将进料口与上部集尘器或切出刮板输送机排灰口对合连接，螺栓轻微紧固，以便以后找正中心，然后将刮板链条按图示顺序及方向连接。
（二） 安装调整注意事项1、 刮板输送机的刮板链条需严格按图纸要求安装，YD 、HS 两大系列的刮图1 图22、 刮板输送机进料口法兰有二种基本结构，为了例便于与其相对应的法兰连接，均采用可调节的形式，如图a 、b 。
图 a 图b图a 所示进料口装置，安装时，将进口法兰与上方下灰口法兰紧固后，用扁钢将四周空隙密封后焊接。
图 b 所示进料口装置，安装时，先找正上进料口法兰的位置，然后在下进料口法兰盖板上开孔，后将上进料口法兰组件插入所开孔内用螺栓将上进料口法兰紧固后将缝隙焊死。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧式悬臂堆料机(C B D30017)侧式刮板取料机(C G Q15026)安装使用说明书目录1 说明················································································ (1)2 设备用途················································································ (1)3 主要技术性能参数 (1)3.1 物料特性 (1)3.2 料场参数 (1)3.3 堆料机性能参数 (1)3.4 取料机性能参数 (2)4 基本构造和工作原理················································································ (3)4.1 堆料机 (3)4.2 取料机 (4)5 工作原理················································································ (5)6 操作 (6)6.1 手工操作 (6)6.2 自动操作 (6)6.3 机旁（维修）操作 (7)6.4 调车 (7)6.5 事故停车 (7)7 检查、维修················································································ (7)7.1 检修 (7)7.2 设备故障的诊断及处理 (8)7.3 报警信号 (8)7.4 润滑 (8)7.5 取料机的检查项目和要求················································································ (9)8 安装 (9)8.1 安装前准备 (9)8.2 堆料机安装 (10)8.3 取料机的安装 (11)9 试车················································································ (13)9.1 试车前的准备 (13)9.2 空负荷试车 (14)9.3 负荷试车 (14)9.4 试车的连续性 (15)1 说明本机安装在焦作千业的综合料场。
2 设备用途由堆料胶带机运来的综合物料，卸到堆料机悬臂上的胶带机上。
堆料机一边行走，一边将物料卸到场内，形式分层的人字形料堆，完成第一次混匀作用。
堆料机在料场堆积好物料后，由取料机从料场中间开始全断面取料，卸到取料皮带机上，完成物料的第二次混匀。
3 主要技术性能参数3.1 物料特性物料种类：原煤、硫酸渣、河沙物料容重：0.85～1.5t/m3（侧堆）；0.9～1.45t/m3（侧取）物料粒度：0～40mm物料水分：休止角：38°3.2 料场参数料场长度：280200mm料堆宽度： 26500mm料堆高度： 11650mm3.3 堆料机性能参数规格型号：CBD300/17图号：CBD62.00堆料能力：300t/h堆料方式：人字形堆料法行走驱动装置：轨道中心距：4000mm钢轨型号： 43kg/m行走速度： 20m/min车轮直径：Φ630mm车轮轮压： 200KN电机型号： YEJ112M－4功率： 2×4KW转速： 1480r/min减速器速比：144驱动装置数量：2悬臂部分：悬臂长度： 23040mm悬臂胶带机：胶带机带宽： 800mm胶带机带速： 2.5m/s头尾轮中心距： 9000mm电动滚筒型号： JWD22－2，δ－800－630驱动电机功率： 22kw传动滚筒直径：Φ630mm变幅机构：变幅角度：－16°～＋16°驱动方式：液压变幅液压站功率：3kw变幅油缸行程： 1562mm变幅油缸速度： 0.3～1.1m/min油缸直径：Φ125/Φ95来料车：倾角： 16°车轮轮距： 22935mm动力电缆卷盘： JDO－650（D）－T卷盘外径：Φ3200mm电缆规格： YCW－3×25＋1×10电机功率： 3kw控制电缆卷盘： JDO-650(D)-KT30卷盘外径：Φ3200mm电缆规格： CEFR（30×1.5）电机功率： 1.5kw来料胶带机：胶带机带宽： 800mm胶带机带速： 2.0m/s控制方式：PC程控、手控动力电压：380V 50HZ控制电压：220V 50HZ总装机功率： 55KW3.4 取料机性能参数规格型号： CGQ150/26图号： CGQ26.00取料能力： 150～250t/h钢轨： QU80刮板链节距： 250mm刮板尺寸： 1200×270mm车轮直径：Φ710mm最大轮压： 400KN端梁取料运行速度： 0.2～2m/min端梁取料时驱动功率： 2×1.5KW端梁调车时运行速度： 10.2m/min端梁调车时驱动功率： 2×5.5KW钢丝绳速度： 20/2m/min卷扬提升功率： 24/2.4kw刮板链速： 0.5m/s刮板驱动功率： 55kw动力电缆卷盘：卷盘外径：Φ3800mm驱动功率： 3kw电缆规格： YCW－3×70＋1×25控制电缆卷盘：驱动功率： 1.5KW卷盘外径：Φ3200mm电缆规格： CEFR（37×1.5）动力电压： 380V 50HZ控制电压： 220V 50HZ总装机功率： 120kw4 基本构造和工作原理4.1 堆料机堆料机主要由悬臂部分、行走机构、液压系统、来料车、轨道部分、电缆坑、动力电缆卷盘、控制电缆卷盘、限位开关装置等组成。
