激光干涉仪原理及应用概述

激光干涉仪原理及应用概述

激光干涉仪原理及应用概述激光干涉仪的原理可以简单介绍为以下几个步骤:首先,激光器产生激光光束,通过光学系统使光束变得平行。

然后,光束被分成两束,一束作为参考光束,另一束作为测量光束。

参考光束被发送到一个参考反射镜上反射回来,而测量光束则被发送到被测物体上,然后反射回来。

参考光束和测量光束在一个光学平台上交汇,形成干涉条纹。

通过观察、记录和分析干涉条纹的形态变化,可以得到被测物体的表面形貌或者其他参数。

1.工业制造:激光干涉仪可以用于测量工件的平面度、圆度、直线度等形貌参数,用于质量控制和优化生产过程。

2.精密测量:激光干涉仪可以进行亚微米级的位移测量,被用于精密仪器的研发和生产。

3.表面形貌测量:激光干涉仪可以测量微观表面的凹凸及表面光滑度,广泛应用于材料科学、纳米科技等领域。

4.生物医学:激光干涉仪可以测量生物组织的变形、变量等参数,用于医学研究和医疗诊断。

5.振动分析:激光干涉仪可以对机械部件或振动体进行振动频率、幅度等参数的测量,用于机械工程的研究和调试。

激光干涉仪的应用还在不断拓展和发展,不仅可以实现高精度的测量,还可以配合其他技术如像散斑技术、数码图像处理等进行更精确的测量和分析。

此外,随着激光技术的发展,激光干涉仪的体积和成本也在不断降低,有助于其在各个领域的广泛应用。

总之,激光干涉仪作为一种高精度测量仪器,具有广泛的应用前景。

它可以实现精确测量、快速响应和非接触测量等特点,被用于各个领域的研究和应用。

随着技术的进一步发展,激光干涉仪将会在更多领域得到应用,为科学研究和工业生产提供更多的支持和解决方案。

激光干涉仪的原理和应用

激光干涉仪的原理和应用

激光干涉仪的原理和应用1. 引言激光干涉仪是一种利用激光的干涉现象测量物体形状、表面粗糙度等参数的高精度仪器。

本文将介绍激光干涉仪的原理和应用,并深入探讨其工作原理和常见的应用领域。

2. 原理激光干涉仪的原理基于激光的干涉现象。

当两束光波相遇时,若其光程差为整数倍的波长,两束光波会发生干涉。

激光干涉仪利用这个原理,通过测量干涉条纹的位置和形态来进行各种参数的测量。

3. 工作原理激光干涉仪的工作原理可以分为两个步骤:光路干涉和信号处理。

3.1 光路干涉激光干涉仪的光路干涉部分包含分束器、反射镜和待测物体。

激光通过分束器被分为两束光,一束经过反射镜反射后再次汇聚,另一束直接照射到待测物体上。

两束光再次汇聚形成干涉条纹,这些条纹可以用来测量待测物体的形状和表面特性。

3.2 信号处理激光干涉仪的信号处理部分主要包括光电探测器和信号分析处理装置。

光电探测器负责将干涉条纹转换为电信号,信号分析处理装置则对这些电信号进行处理和分析,提取出有用的信息。

4. 应用激光干涉仪具有高精度、非接触、快速测量等特点,在各个领域都有着广泛的应用。

4.1 表面形状测量激光干涉仪可以通过测量干涉条纹的位置和形态来获取物体的表面形状信息。

例如,在机械制造中,可以利用激光干涉仪来检测零件的平整度、平行度等参数;在地质勘探中,可以用激光干涉仪来测量地表起伏、地壳变形等。

4.2 表面粗糙度测量激光干涉仪还可以用于表面粗糙度的测量。

通过测量干涉条纹的密度和间距,可以确定物体表面的粗糙度。

这在材料科学、电子工程等领域都有着重要的应用。

4.3 精密测量激光干涉仪的高精度使得其在精密测量领域有着广泛应用。

例如,在光学制造过程中,可以利用激光干涉仪来测量光学元件的表面形状,保证其质量和精度;在纳米技术中,激光干涉仪可以用于测量微小尺寸的构造。

4.4 光学与激光实验研究在光学与激光实验研究中,激光干涉仪也扮演着重要角色。

利用激光干涉仪,可以研究光的干涉、衍射等现象,对光学原理进行深入理解。

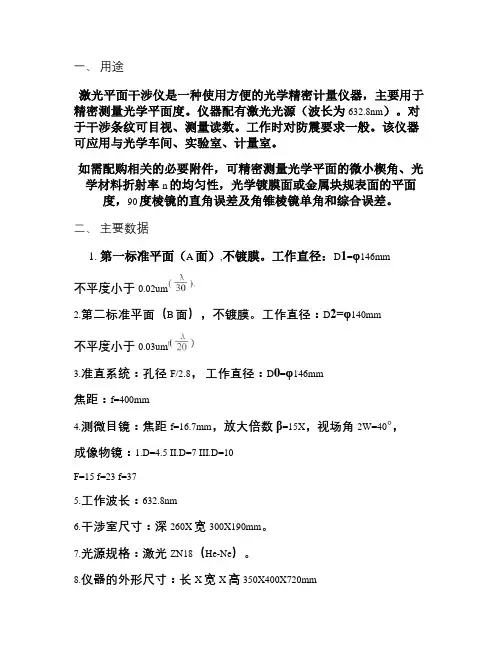

激光平面干涉仪说明书讲解

激光平面干涉仪说明书讲解

一、用途激光平面干涉仪是一种使用方便的光学精密计量仪器,主要用于精密测量光学平面度。

仪器配有激光光源(波长为632.8nm)。

对于干涉条纹可目视、测量读数。

工作时对防震要求一般。

该仪器可应用与光学车间、实验室、计量室。

如需配购相关的必要附件,可精密测量光学平面的微小楔角、光学材料折射率n的均匀性,光学镀膜面或金属块规表面的平面度,90度棱镜的直角误差及角锥棱镜单角和综合误差。

二、主要数据1. 第一标准平面(A面),不镀膜。

工作直径:D1=φ146mm不平度小于0.02um2.第二标准平面(B面),不镀膜。

工作直径:D2=φ140mm不平度小于0.03um3.准直系统:孔径F/2.8,工作直径:D0=φ146mm焦距:f=400mm4.测微目镜:焦距f=16.7mm,放大倍数β=15X,视场角2W=40°,成像物镜:1.D=4.5 II.D=7 III.D=10F=15 f=23 f=375.工作波长:632.8nm6.干涉室尺寸:深260X宽300X190mm。

7.光源规格:激光ZN18(He-Ne)。

8.仪器的外形尺寸:长X宽X高 350X400X720mm9.仪器重量:100公斤图一第一标准平面(A面)精度照片图二第二标准平面(B面)三、工作原理本仪器工作基于双光束等厚干涉原理。

根据近代光学的研究结果,光兼有波动与颗粒两重特性。

光的干涉现象是光的波动性的特性。

因此,介绍本节内容时,仅在光的波动性的范围内讨论,例如,把“光”称为“光波”,“平行光”称为“平面光”。

波长为的单色光经过仪器有关的光学系统后成为平面波M。

(如图三所示),经仪器的标准平面P1和被检系统P2反射为平面波M1和 M2。

M1、M2即为两相干光波,重叠后即产生等厚干涉条纹。

等厚干涉原理能够产生干涉的光束,叫相干光。

相干光必须满足三个条件:1.震动方向必须一致,2.频率相等:3.光束必须相遇,且在相遇点处的相位差在整个时间内为一常量。

激光干涉仪原理及应用

激光干涉仪原理及应用

激光干涉仪原理及应用
激光干涉仪是一种利用激光光束干涉现象进行测量和检测的仪器。

它利用激光的单色性、相干性和定向性等特点,通过激光光束的干涉现象来测量光线的相位和波前差,从而达到测量目的。

激光干涉仪的原理和应用都具有重要的科学研究价值和实际应用意义。

激光干涉仪的原理可以简单描述为:两束激光光束通过分束器分开,分别在一边经过样品(或目标物)后再次合并在一起,然后通过干涉物后进入光电探测器进行信号采集。

当两束光经过样品后的相位有差异时,就会产生干涉,形成干涉条纹。

通过观察和分析干涉条纹的变化,可以得到样品的相关信息,如形状、厚度、折射率等。

激光干涉仪的原理中,常见的有两种干涉方式,即自由空间干涉和光纤干涉。

自由空间干涉指的是激光光束在空气中进行干涉,可用于测量样品的曲率、平面度、倾斜度等参数。

而光纤干涉则是将激光光束传输到光纤中进行干涉,可用于对光纤的插入损耗、光纤传输的延迟等进行测量。

激光干涉仪的应用非常广泛。

首先,在科学研究中,激光干涉仪可用于测量光学元件的表面形貌,如透镜、棱镜等,以及光学薄膜的厚度和折射率。

其次,激光干涉仪在工业领域中也得到广泛应用,如测量金属工件的平面度、光滑度等,以及检测半导体器件的曲率、形状等。

此外,激光干涉仪还可用于测量纳米颗粒、生物细胞和薄膜等微小尺度的物体,应用于生物医学领域,如细胞生长的监测、精确测量等。

总之,激光干涉仪作为一种精密测量和检测仪器,在科学研究和工业应用中具有重要意义。

其原理的理解和应用的熟练掌握可推动光学测量和微纳技术的发展,为实现精确测量和控制提供基础和技术支持。

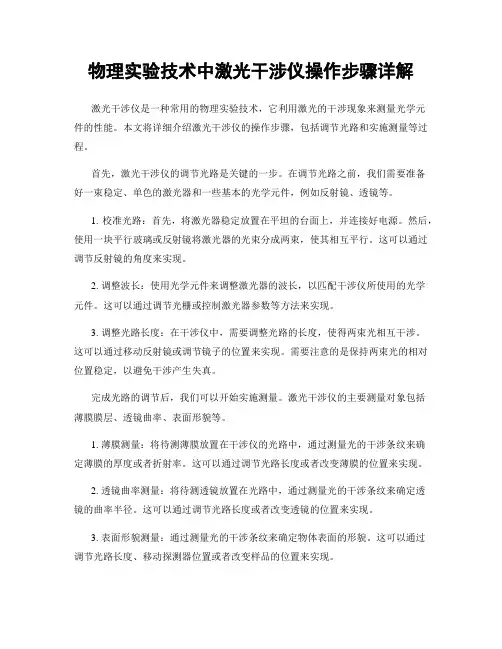

物理实验技术中激光干涉仪操作步骤详解

物理实验技术中激光干涉仪操作步骤详解

物理实验技术中激光干涉仪操作步骤详解激光干涉仪是一种常用的物理实验技术,它利用激光的干涉现象来测量光学元件的性能。

本文将详细介绍激光干涉仪的操作步骤,包括调节光路和实施测量等过程。

首先,激光干涉仪的调节光路是关键的一步。

在调节光路之前,我们需要准备好一束稳定、单色的激光器和一些基本的光学元件,例如反射镜、透镜等。

1. 校准光路:首先,将激光器稳定放置在平坦的台面上,并连接好电源。

然后,使用一块平行玻璃或反射镜将激光器的光束分成两束,使其相互平行。

这可以通过调节反射镜的角度来实现。

2. 调整波长:使用光学元件来调整激光器的波长,以匹配干涉仪所使用的光学元件。

这可以通过调节光栅或控制激光器参数等方法来实现。

3. 调整光路长度:在干涉仪中,需要调整光路的长度,使得两束光相互干涉。

这可以通过移动反射镜或调节镜子的位置来实现。

需要注意的是保持两束光的相对位置稳定,以避免干涉产生失真。

完成光路的调节后,我们可以开始实施测量。

激光干涉仪的主要测量对象包括薄膜膜层、透镜曲率、表面形貌等。

1. 薄膜测量:将待测薄膜放置在干涉仪的光路中,通过测量光的干涉条纹来确定薄膜的厚度或者折射率。

这可以通过调节光路长度或者改变薄膜的位置来实现。

2. 透镜曲率测量:将待测透镜放置在光路中,通过测量光的干涉条纹来确定透镜的曲率半径。

这可以通过调节光路长度或者改变透镜的位置来实现。

3. 表面形貌测量:通过测量光的干涉条纹来确定物体表面的形貌。

这可以通过调节光路长度、移动探测器位置或者改变样品的位置来实现。

在进行测量过程中,我们需要注意以下几点:1. 确保实验环境的稳定性,如避免外界震动和温度变化对实验的影响。

2. 实施测量时应使用合适的探测器,如光电二极管或相机。

探测器的位置应在干涉条纹中心,以保证测量的准确性。

3. 进行实验时要小心避免对光学元件的损坏,尤其是透镜和反射镜,避免触摸它们的表面。

通过以上步骤,我们可以成功地进行激光干涉仪的操作和测量。

激光干涉仪测量距离和表面精度

激光干涉仪测量距离和表面精度

激光干涉仪测量距离和表面精度激光干涉仪是一种常用的精密测量仪器,可用于测量距离和表面精度。

通过利用光波的干涉现象,激光干涉仪能够实现高精度的测量。

本文将介绍激光干涉仪的原理、测量距离和表面精度的方法,以及激光干涉仪在不同领域中的应用。

激光干涉仪是基于光波的干涉现象进行测量的仪器。

光波的干涉是指两束或多束光波相遇时发生的波的叠加现象。

激光干涉仪通过将激光分成两束,一束作为参考光束,一束照射到待测物体上反射回来作为待测光束,再将两束光波进行干涉,通过测量干涉条纹的变化来获得距离和表面精度的信息。

激光干涉仪的测量距离的原理基于光波的干涉,利用干涉条纹的变化来获得物体到仪器的距离。

当两束光波相遇时,它们会发生干涉,干涉条纹的间距和形态会随着物体到仪器的距离的变化而改变。

通过测量干涉条纹的形态和间距的变化,激光干涉仪可以计算出物体到仪器的距离。

这种测量方法具有高精度和高分辨率的特点,适用于微小距离的测量。

激光干涉仪的测量表面精度的方法基于光波的干涉,利用干涉条纹的形态和间距来获得表面精度的信息。

当光波照射到物体表面时,由于表面的形态和光的反射特性的影响,干涉条纹的形态和间距会发生变化。

通过测量干涉条纹的形态和间距的变化,激光干涉仪可以计算出物体表面的精度。

这种测量方法具有高精度和高分辨率的特点,适用于表面平整度和粗糙度的测量。

激光干涉仪广泛应用于多个领域,如制造业、科学研究和地质勘探等。

在制造业中,激光干涉仪可用于检测零件的尺寸和形状,以及测量零件表面的精度。

在科学研究中,激光干涉仪可用于研究光学现象、材料的性质和微小物体的运动。

在地质勘探中,激光干涉仪可用于测量地表的高程和形态,以及探测地下的岩层和地下水位。

总结一下,激光干涉仪是一种常用的精密测量仪器,可用于测量距离和表面精度。

通过利用光波的干涉现象,激光干涉仪能够实现高精度的测量。

通过测量干涉条纹的形态和间距的变化,激光干涉仪可以计算出物体到仪器的距离和物体表面的精度。

激光干涉仪性能简介

激光干涉仪性能简介

激光干涉仪性能简介激光干涉仪是一种利用激光作为光源,通过干涉效应来测量光路差的精密仪器。

它广泛应用于长度测量、位移测量、表面形貌分析等领域。

本文将介绍激光干涉仪的性能特点和相关应用。

一、测量精度激光干涉仪的测量精度是衡量其性能的重要指标之一。

它通常表示为测量的标准偏差,也称为测量重复性。

激光干涉仪的测量精度受到多个因素的影响,包括激光光源的稳定性、光路稳定性、探测器的分辨率等。

一般来说,激光干涉仪的测量精度可以达到纳米级甚至亚纳米级。

二、线性度激光干涉仪的线性度是指输出信号与输入量之间的线性关系。

在理想情况下,激光干涉仪的输出信号应该与输入量成线性关系。

然而,在实际应用中,激光干涉仪的线性度常常受到非线性因素的影响,如光学元件的非线性特性、电子控制的非线性响应等。

为了提高激光干涉仪的线性度,可以采用校正算法或者提高光学元件的质量。

三、稳定性激光干涉仪的稳定性是指其输出信号在一定时间范围内的变化程度。

稳定性包括长期稳定性和短期稳定性两个方面。

长期稳定性指的是在长时间使用过程中,激光干涉仪的性能变化情况。

短期稳定性指的是在短时间内,激光干涉仪的输出信号的波动情况。

稳定性对于激光干涉仪的应用非常重要,尤其是在需要长时间测量或者对测量结果要求高精度的情况下。

四、灵敏度激光干涉仪的灵敏度是指其对于被测量的参数变化的敏感程度。

一般来说,激光干涉仪的灵敏度越高,能够检测到更小的参数变化。

激光干涉仪的灵敏度与输入光强度、光路长度等因素相关。

提高灵敏度的方法包括增强光源的亮度、采用高分辨率的探测器等。

五、动态范围激光干涉仪的动态范围是指能够测量的最大和最小光强的范围。

这个范围通常用分贝单位来表示。

动态范围越大,表示激光干涉仪能够处理更大和更小的光强。

动态范围的大小与仪器的灵敏度和噪声水平有关。

六、应用领域激光干涉仪广泛应用于工业制造、科学研究和实验室测量等领域。

在工业制造中,激光干涉仪常用于长度测量、表面形貌分析和位移测量等。

激光干涉仪的使用教程

激光干涉仪的使用教程

激光干涉仪的使用教程激光干涉仪是一种常见的光学测量装置,可以用于测量物体的长度、形状和表面的平整度等。

本文将介绍激光干涉仪的基本使用方法,帮助读者快速掌握这一技术。

一、仪器准备在使用激光干涉仪之前,我们首先需要准备好所需的仪器和材料。

激光干涉仪主要由激光发生器、光学平台、干涉装置和探测器等组成。

确认这些仪器和材料完好无损,并确保仪器的稳定性和准确性。

二、调整仪器使用激光干涉仪之前,我们需要对仪器进行调整,以确保其正常工作。

首先,将激光发生器插入电源,打开电源开关。

仪器启动后,等待一段时间,使激光充分发挥作用。

然后,通过调整光学平台和干涉装置的位置,使激光光束垂直射向目标物体。

三、设定测量参数在激光干涉仪的使用过程中,我们需要设定一些测量参数,以获得所需的测量结果。

这些参数包括光程差、相位移、干涉图的放大倍数等。

根据实际测量需要,选择合适的参数,并进行相应的设置。

四、开始测量一切准备就绪后,我们可以开始进行实际的测量工作了。

在进行测量前,确保测量环境稳定,并尽量减小外界干扰。

然后,将待测物体放置在光学平台上,并调整激光光束的位置和角度,使其能够覆盖待测物体的整个表面。

五、记录数据在进行测量过程中,我们应该及时记录测量结果和数据。

可以使用计算机或其他记录设备,将测量结果保存下来,以备后续分析和处理。

同时,应该对数据进行分析和统计,以获得更准确的测量结果。

六、数据处理在激光干涉仪的使用过程中,我们经常需要对测量数据进行处理和分析。

这包括数据的滤波、平均和曲线拟合等。

通过对数据进行处理,我们可以得到更加精确的测量结果,并获得更多有用的信息。

七、应用领域激光干涉仪具有广泛的应用领域。

它可以用于测量光学元件的表面形状、光学透明薄膜的厚度、机械零件的平整度和曲率等。

同时,激光干涉仪还可以用于光学几何测量、材料表面形貌分析和激光工艺等方面。

八、注意事项在使用激光干涉仪时,我们需要注意一些安全事项。

首先,激光光束对眼睛有一定的伤害,使用过程中应戴上适当的防护眼镜。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
∙ ∙ ∙ ∙
三个安装杆(安装杆有M8螺丝钉可拧上底板、标准磁基或其它Renishaw装臵)M8适配器(可连接标准磁基或Renishaw的CMM探头)两个底板
两个安装块和安装螺钉(可将光学元件连接至安装杆)
镜组安装组件不包括任何可将安装的镜组夹上待测机床的元件,要这么做需视不同的机床
而异。一种通用的方式是用磁性安装块直接将钢制底板或/和安装杆装上机床。安装组件的安装杆和底板都是磁性不锈钢所制,因此可以用磁性安装块来加以牢固。
线性测量:是激光器最常见的一种测量。激光器系统会比较轴位置数显上的读数位置与激光器系统测量的实际位置,以测量线性定位精度及重复性。
三、根据第二点的解释,线性测量正符合我们检测螺距误差的要求。因此,我们此次使用的检测方法——线性测量。
总结以上我们的核心在于:如何操作Renishaw激光器测量系统结合线性测量的方法进行检测,之后将检测得到的数据进行分析,最后将分析得到的数据存放到数控系统中。这样做的目的在于——提高机床的精度。
(4)线性测量镜组
线性测量镜组可用于测量线性定位精度。线性测量镜组组件包括下列要件,如图1所示:①分光镜
②两个线性反射镜③两个光靶以助于光学准直
- 11 -
注:当您组合一个分光镜和线性反射镜后,便成为一个线性干涉镜。
(5)用于将镜组安装到机床机床上的安装组件
- 12 -
镜组安装组件是用来将Renishaw测量镜组安装到CMM或机床上。本系统的设计可以轻易地交换不同的测量镜组,无需重新准直激光器。组件包括:
三脚架、安装云台和ML10激光器三合一体,可为ML10光束准直提供下列调整:
∙ ∙ ∙ ∙
高度调整水平平移调整角度偏转偏转调整角度俯仰调整
其中高度调整是由图9上显示的高度曲柄控制的,水平平移是由图2上显示的平移控制旋钮控制,角度偏转偏移是由图2上显示的旋转微调旋钮控制。图2后的两个示意图为水平平移和角度偏移的使用方法。
3.2激光干涉仪是由哪些软件组成
3.1.2什么是软件?
软件:是人们为了告诉电脑要做什么事而编写的,电脑能够理解的一串指令,有时也叫代码、程序。
①增量型误差
增量型误差是指:以被补偿轴上相邻两个补偿点间的误差差值为依据来进行补偿②绝对型误差
绝对型是误差是指:以被补偿轴上各个补偿点的绝对误差值为依据来进行补偿2.5螺距误差补偿的原理是什么?
螺距误差补偿的基本原理就是将数控机床某轴上的指令位置与高精度位置测量系统所测得的实际位置相比较,计算出在数控加工全行程上的误差分布曲线,再将误差以表格的形式输入数控系统中。这样数控系统在控制该轴的运动时,会自动考虑到误差值,并加以补偿。
- 1 -
第二章、
2.1什么是螺距误差?
基础知识
开环和半闭环数控机床的定位精度主要取决于高精度的滚珠丝杠。但丝杠总有一定螺距误差原因可以得知:
螺距误差是指由螺距累积误差引起的常值系统性定位误差。2.2为什么要检测螺距误差?
根据2.1节,检测螺距误差是为了减少加工过程中造成零件的外形轮廓偏差,即提高机床的精度。
硬件:硬件就是我们看到的一堆由金属、塑料等材料堆成的被称之为‚Renishaw激光干涉仪‛的东西(事实上,它是由一些机壳和电路板等物构成。因为是一些看得见、摸得着的东西,又因为都是‚硬‛的,所以被人们形象地称为‚硬件‛。
3.1.2具体硬件名称以及各自的用途是什么?
一、本次使用激光检测仪主要检测螺距误差,因此我们主要使用到以下的仪器:
2.3怎么检测螺距误差?
(1)安装高精度位移检测装置。
(2)编制简单的程序,在整个行程中顺序定位于一些位置点上。所选点的数目及距离则受数控系统的限制。
(3)记录运动到这些点的实际精确位置。
(4)将各点处的误差标出,形成不同指令位置处的误差表。(5)多次测量,取平均值。
(6)将该表输入数控系统,数控系统将按此表进行补偿。2.4什么是增量型误差、绝对型误差?
(1)ML10激光器
Renishaw ML10 Gold Standard激光器
- 3 -
- 4 -
以上四个图案为激光罩在不同的状态下的作用
A无光束射出B缩小横截面光束及目标C)最答光束及目标D)标
准测量位置射出最大光来的横截面以及反射光束的探测器孔Renishaw ML10 Gold Standard激光器:
ML10是一种单频HeNe激光器,内含对输出激光束稳频的电子线路及对由测量光学镜产生的干涉条纹进行细分和计数处理。
其主要作用简单概括为:发射红外线以及返收红外线供特定的软件做分析,记录相关的数据
(2)三脚架
- 5 -
三脚架及云台可用来安装ML10激光器,将ML10激光器设臵在不同的高度,并充分控制ML10激光束的准直。对于大多数机床校准设臵,建议将ML10激光器安装在三脚架和云台上。
第一章、前言
一、本次我们主要研究:如何检测机床的螺距误差。因此我们主要的任务在于:1.应该使用什么仪器进行测量2.怎么使用测量仪器3.怎么进行数据分析
4.怎么将测量所得的数据输入对应的数控系统
二、根据第一点的要求,我们选择的仪器为:Renishaw激光器测量系统,此仪器检测的范围包括:
1.线性测量2.角度测量3.平面度测量4.直线度测量5.垂直度测量6.平行度测量
(3)EC10环境补偿装臵
EC10环境补偿装置可以补偿激光器光束波长在气温、气压、及相对湿度影响之下的变化。
大多数机床会随着温度变化膨胀或收缩,可能导致校准发生误差,为了避免校准误差,线性测量软件纳入一种称为热膨胀补偿或“归一化”的数学修正,应用在线性激光读数上。软件使用膨胀系数将测量加以归一(膨胀系数需手动输入),并使用EC10来测量平均机床温度。修正的目的是要评估在20 °C (68 °F的温度下执行校准时应得的激光器校准结果。
采用螺距误差补偿功能应注意:螺距误差补偿功能的实现方法又有增量型和绝对型之分。所谓补偿就是指通过特定方法对机床的控制参数进行调整,其参数调整方法也依各数控系统不同而各有差异。
第三章、
- 2 -
认识激光干涉仪
本次试验我们使用的仪器为:Renishaw激光器测量系统
3.1激光干涉仪是由什么硬件组成
3.1.1什么是硬件?
