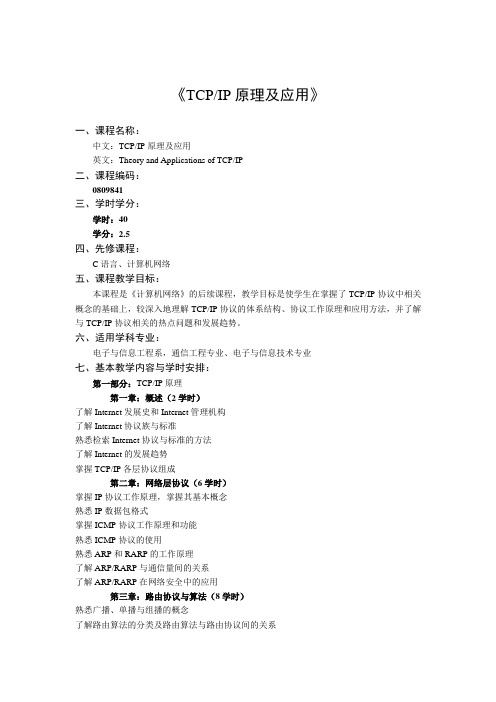

《TCP/IP原理及应用》一、课程名称：中文：TCP/IP原理及应用英文：Theory and Applications of TCP/IP二、课程编码：0809841三、学时学分：学时：40学分：2.5四、先修课程：C语言、计算机网络五、课程教学目标：本课程是《计算机网络》的后续课程，教学目标是使学生在掌握了TCP/IP协议中相关概念的基础上，较深入地理解TCP/IP协议的体系结构、协议工作原理和应用方法，并了解与TCP/IP协议相关的热点问题和发展趋势。
六、适用学科专业：电子与信息工程系，通信工程专业、电子与信息技术专业七、基本教学内容与学时安排：第一部分：TCP/IP原理第一章：概述（2学时）了解Internet发展史和Internet管理机构了解Internet协议族与标准熟悉检索Internet协议与标准的方法了解Internet的发展趋势掌握TCP/IP各层协议组成第二章：网络层协议（6学时）掌握IP协议工作原理，掌握其基本概念熟悉IP数据包格式掌握ICMP协议工作原理和功能熟悉ICMP协议的使用熟悉ARP和RARP的工作原理了解ARP/RARP与通信量间的关系了解ARP/RARP在网络安全中的应用第三章：路由协议与算法（8学时）熟悉广播、单播与组播的概念了解路由算法的分类及路由算法与路由协议间的关系掌握路由协议的作用与分类方法；熟悉RIP、OSPF、BGP等协议的概念和思想掌握BGP协议的工作机制了解实际中路由协议的使用第四章：传输层协议（8学时）了解UDP协议的工作机理了解UDP端口和标准UDP端口的使用方法了解迭代服务和并发服务掌握TCP相关基本概念熟悉TCP协议连接的建立与关闭机制熟悉流量控制了解TCP协议的工作机理和TCP的有限状态机掌握TCP与UDP的区别与联系第二部分：TCP/IP应用第五章：TCP/IP应用概述（4学时）熟悉DNS、FTP、TELNET、SMTP、HTTP、E-mail等应用层协议掌握DNS 、TELNET和E-mail的原理和工作模式第六章：网络管理（4学时）掌握SNMP体系结构熟悉MIB和SNMP消息格式掌握SNMP支持的操作掌握SNMP网络管理框架了解基于IP网络的网络管理系统第七章：网络编程(6学时)掌握分布式环境下进程间的通信机制熟悉3种类型的套接口地址结构熟悉地址操作函数熟悉套接口操作函数，掌握Bind、listen、accept等基本套接口函数了解Socket在网络管理系统中的应用另外，安排答疑与演示环节2学时。
电波与天线实验教案
电波与天线实验教案第一章：电波概述1.1 电波的定义与分类1.2 电波的传播特性1.3 电波的传播介质1.4 电波的极化与相位第二章：天线基本原理2.1 天线的定义与作用2.2 天线的分类与结构2.3 天线的参数与计算2.4 天线的辐射特性第三章：天线的设计与制作3.1 天线设计的基本原则3.2 常见天线的设计与制作方法3.3 天线的优化与调整3.4 天线的测试与评估第四章：电波与天线的应用4.1 无线电通信与广播4.2 移动通信与卫星通信4.3 雷达与遥感技术4.4 无线传感器网络第五章：电波与天线的测量与实验5.1 实验器材与设备5.2 实验原理与方法5.3 实验操作步骤5.4 实验数据的处理与分析第六章：电磁波的产生与发射6.1 振荡器的工作原理6.2 电磁波的产生6.3 发射天线的设计与匹配6.4 发射功率与辐射效率第七章：电磁波的接收与处理7.1 接收天线的作用与设计7.2 放大器与滤波器7.3 信号的采样与量化7.4 数字信号处理技术第八章：无线通信系统的组成与工作原理8.1 无线通信系统的基本组成8.2 调制与解调技术8.3 信道编码与错误控制8.4 频率分配与干扰抑制第九章：天线的测量与性能评估9.1 天线参数的测量方法9.2 天线性能的评估指标9.3 测量误差的分析与处理9.4 天线测试系统的设计与实现第十章：实验案例分析与实践10.1 实验案例的选择与分析10.2 实验操作的安全注意事项10.3 实验数据的采集与分析重点和难点解析一、电波的定义与分类：理解电波的基本概念，区分不同类型的电波，如射频波、微波、红外线等。
二、电波的传播特性：掌握电波在自由空间和介质中的传播规律，理解多径效应、折射、反射等现象。
三、天线的参数与计算：熟悉天线的主要参数，如阻抗、辐射电阻、方向性等，学会计算天线的基本参数。
四、天线的辐射特性：理解天线辐射的基本原理，掌握天线辐射图的绘制方法。
五、天线的设计与制作：掌握天线设计的基本原则，学会设计和制作常见类型的天线。
天线与电波传播智慧树知到答案章节测试2023年华北科技学院
绪论单元测试1.天线是一种开放式辐射系统，传输线是一种闭合式传输系统A:对B:错答案:A第一章测试1.设均匀双线的导线半径为，双线轴线间的距离为，则均匀双线的特性阻抗为：A:B:C:D:答案:D2.半波振子天线的方向图:A:在E面和H面都是8字形B:在H面为8字形，在E面为圆形C:在E面为8字形，在H面为圆形D:在E面和H面都是圆形答案:C3.设某天线输入功率为，增益为，辐射功率为，方向系数为，则距离天线距离为的测试点出最大电场强度为A:B:C:D:答案:AB4.某天线的增益系数为20dB，工作频率为0.6GHz，则有效接收面积为（）m2。
A:1.99B:1.97C:1.98D:2.00答案:A5.电基本振子的零功率波瓣宽度2θ0为（）A:45°B:360°C:90°D:180°答案:D第二章测试1.天线与馈线之间连接时要考虑：A:平衡输出B:交叉馈电C:阻抗匹配D:平衡馈电答案:CD2.提高直立天线效率的关键在于A:提高辐射电阻B:降低辐射电阻C:降低损耗电阻D:提高损耗电阻答案:AC3.短波鞭状天线一般具有很高的效率。
A:对B:错答案:B4.驻波天线，也称为谐振天线，天线上以驻波能量存在，其输入阻抗具有明显的谐振特性，天线工作频带较窄。
A:错B:对答案:B5.半波对称振子的方向系数D是（）A:1.67B:1.65C:1.64D:1.66答案:C第三章测试1.与驻波天线相比，行波天线具有以下优点A:较高的效率B:较好的单向辐射特性C:较高的增益D:较宽的工作带宽答案:BCD2.以下天线中行波天线有A:菱形天线B:引向天线C:螺旋天线答案:AC3.螺旋天线是一种最常用的线极化天线。
A:对B:错答案:B4.为了提高菱形天线的增益，可采用回授式菱形天线结构。
A:错B:对答案:A5.行波天线，天线上以行波能量存在，其输入阻抗基本不受频率变化影响，天线工作频带较宽。
天线及电波传播理论论文
天线与电波传播理论论文关于微带天线姓名：何探学号：3090731126班级：通信09-1班指导教师：X月红随着全球通信业务的迅速开展，作为未来个人通信主要手段的无线移动通信技术己引起了人们的极大关注，在整个无线通讯系统中，天线是将射频信号转化为无线信号的关键器件，其性能的优良对无线通信工程的成败起到重要作用。
快速开展的移动通信系统需要的是小型化、宽频带、多功能(多频段、多极化)、高性能的天线。
微带天线作为天线家祖的重要一员，经过近几十年的开展，已经取得了可喜的进步，在移动终端中采用内置微带天线，不但可以减小天线对于人体的辐射，还可使手机的外形设计多样化，因此内置微带天线将是未来手机天线技术的开展方向之一，但其固有的窄带特性(常规微带天线约为2%左右)在很多情况下成了制约其应用的一个瓶颈，因此设计出具有宽频带小型化的微带天线不但具有一定的理论价值而且具有重要的应用价值，这也成为当前国际天线界研究的热点之一。
本论文的主要工作是概述微带天线。
一微带天线的开展历程早在1953年箔尚(G．A．DcDhamps )教授就提出利用微带线的辐射来制成微带微波天线的概念。
但是，在接下来的近20年里，对此只有一些零星的研究。
直到1972年，由于微波集成技术的开展和空间技术对低剖面天线的迫切需求，芒森(R．E．Munson)和豪威尔(J．Q．Howell)等研究者制成了第一批实用的微带天线。
随之，国际上展开了对微带天线的广泛研究和应用。
1979年在美国新墨西哥州大学举行了微带天线的专题目际会议，1981年IEEE天线与传播会刊在1月号上刊载了微带天线专辑。
至此，微带天线已形成为天线领域中的一个专门分支，两本微带天线专辑也相继问世，至今已有近十本书。
可见，70年代是微带天线取得突破性进展的时期；在80年代中，微带天线无论在理论与应用的深度上和广度上都获得了进一步的开展；今天，这一新型天线已趋于成熟，其应用正在与日俱增。
天线与电波传播_完整版
§1.1 辅助函数法
在远场区
E jA E jA E jA Er 0
1 j ˆE ˆ A H r r
天线辐射问题分析过程
§1.2 电基本振子
什么是电基本振子？ 一段通有高频电流的直导线，当导线长度远远小于
§1.2 电基本振子
近区场的性质：由于电场和磁场相差90度，故坡印 廷矢量的平均值等于零，这说明无电磁场能量辐射， 称为感应场。 远区场：当 kr 1 时称为远场区，电磁场主要由 kr 的低次幂项决定，故可略去 kr 的高次幂项，得
Er E H r H 0 jkr kI 0l e E j sin 4 r kI 0l e jkr H j sin 4 r
§1.2 电基本振子
电基本振子的场辐射
§1.3 磁基本振子
麦克斯韦电磁理论获得了巨大的成功。电和磁的 对称性问题，至今尚未解决。 电的基本单元是电荷。正负电荷可以分开，自由 电荷能单独存在，因而我们可以引进电荷密度和电 流密度的概念。 磁的基本单元是磁偶极矩，它可以看作是正负磁 荷的组合。然而，正负磁荷却不能分开，自由磁荷 不能单独存在。所以，在电磁理论中我们不能引入 磁荷密度和磁流密度等概念。
天线发展简史
五、2000, 移动/手持天线（Mobile/Hand - held Antenna） 工作于800MHz的手持蜂窝电话天线随处可见。 从马可尼时代直到20世纪40年代，天线主要是以 导线为辐射单元，工作频率也提高到UHF。 进入二战期间，随着1GHz以上微波源（如调速 管、磁控管）的发明，天线开始了一个新的纪元。 波导口径天线、喇叭天线和反射面天线等如雨后春 笋般出现。
《天线与电波传播》课件
电波在自由空间中传播时，能量随距离的平 方成正比地衰减。
穿透损耗
电波在穿透建筑物、墙体等障碍物时，会受 到损耗。
地面吸收损耗
电波在传播过程中，会受到地面的吸收作用 ，导致能量衰减。
散射损耗
由于散射体的散射作用，导致电波传播过程 中的能量衰减。
03
天线设计与应用
BIG DATA EMPOWERS TO CREATE A NEW
ERA
Hale Waihona Puke 天线的定义与分类总结词
天线的定义是指能够将电磁波能量转换为导行波能量或将导行波能量转换为电磁波能量 的装置。天线根据不同的分类标准可以分为多种类型。
详细描述
天线是一种能够将电磁波能量转换为导行波能量或将导行波能量转换为电磁波能量的装 置。根据不同的分类标准，天线可以分为多种类型，如按工作性质可以分为发射天线和 接收天线，按方向性可以分为定向天线和全向天线，按频段可以分为超长波天线、长波
BIG DATA EMPOWERS TO CREATE A NEW ERA
《天线与电波传播》ppt课
件
• 天线基础知识 • 电波传播基础 • 天线设计与应用 • 电波传播的干扰与防护 • 未来发展与展望
目录
CONTENTS
01
天线基础知识
BIG DATA EMPOWERS TO CREATE A NEW
设备干扰
影响设备的正常运行，可能导致设 备故障或性能下降。
04
干扰的防护与抑制
频率管理
通过合理规划和管理无线电频谱，减少不同无线电业务之间的干扰。
天线隔离
通过合理设置天线位置和方向，降低不同无线电设备之间的干扰。
滤波技术
采用滤波器对信号进行筛选和处理，减少干扰信号的影响。
第2章天馈系统
输入阻抗与天线的结构和工作波长有关
– 一般移动通信天线的输入阻抗为50Ω
32
6.天线的其他指标
端口隔离度：对多端口天线，如双极化天线、 双频段双极化天线，收发共用时端口之间的隔 离度应大于30dB
功率容量：
– 天线包括匹配、平衡、移相等其它耦合装置，其所 承受的功率是有限的
– 在上行方向，赋形增益最大可达到9dBi（=10lg8），一般可达 到5~8dBi
– 在下行方向，赋形增益同上行接近，理论值最大为9dBi，实际 可达到5~8dBi 在下行方向，天线阵列增益9dB（由8个单天线发射阵元组成）
– 两个增益叠加，理论最大值可达到18dBi，一般可达到14~17dBi。
36
7.天线的机械性能
天线尺寸和重量 风载荷：要求天线在36m/s 时正常工作，在
55m/s 时不破坏 工作温度和湿度：
–环境温度为-40℃～+65℃ –环境相对湿度0 ～ 100%
雷电防护：基站天线所有射频输入端口均要求 直流直接接地
三防能力：防潮、防盐雾、防霉菌
–对于基站全向天线必须允许天线倒置安装
一级标准为安全区，指在该环境电磁波强度下长 期居住、工作、生活的一切人群，均不会受到任 何有害影响的区域 一级标准为：10μw/cm2
二级标准为中间区，指在该环境电磁波强度下长 期居住、工作、生活的一切人群可能引起潜在性 不良反应的区域 二级标准为：40μw/cm2
24
（1）天线基本增益
概念：在相同输入功率下，天线在最大辐射方 向上某点产生的辐射功率密度和将其用参考天 线替代后在同一点的辐射功率密度之比
表征天线增益的参数有dBd和dBi两种
–若参考天线为全方向性天线----dBi –若参考天线为半波对称振子天线----dBd – dBd和dBi表示时的转换关系为：0dBd=2.14dBi –相同条件下，增益越高，电波传播距离越远
天线与电波传播
天线与电波传播天线部分：引言天线是一种用来发射或接收电磁波的器件，是任何无线电系统中的基本组成部分。
换句话说，发射天线将传输线中的导行电磁波转换为“自由空间”波，接收天线则与此相反。
于是信息可以在不同地点之间不通过任何连接设备传输，可用来传输信息的电磁波频率构成了电磁波谱。
人类最大的自然资源之一就是电磁波谱，而天线在利用这种资源的过程中发挥了重要的作用。
第一讲：传输线基础知识在通信系统中，传输线(馈线)是连接发射机与发射天线或接收机与接收天线的器件。
为了更好的了解天线的性能与参数，首先简单介绍有关传输线的基础知识。
传输线根据频率的使用范围区分有两种类型：1、低频传输线；2、微波传输线。
这里重点介绍微波传输线中无耗传输线的基础知识，主要包括反映传输线任一点特性的参量：反射系数Γ、阻抗Z 和驻波比ρ。
一、反射系数Γ这里定义传输线上任一点处的电压反射系数为()()''''''''2()()()00j z j z j zl U z z U z U z e Uzee βββ-+--+-Γ=====Γ (1)由上式可以看出，反射系数的模是无耗传输线系统的不变量，即 ()'l z Γ=Γ (2) 此外，反射系数呈周期性，即()()''/2g z m z λΓ+=Γ (3) 二、阻抗Z这里定义传输线上任一点处的阻抗为 ()()()'''U z Z z I z =(4)经过一系列的推导，得出阻抗的最终表达式()''00'0tan tan l l Z jZ z Z z Z Z jZ zββ+=+ (5) 三、驻波比ρ(VSWR)这里定义传输线上任一点处的驻波比为 ()()'max 'minU z U zρ=(6)经过一系列的推导，得出阻抗的最终表达式 11l lρ+Γ=-Γ (7)此外，这里还给出反射系数与阻抗的关系表达式()()()()()()''''''011z Z z Z z Z z Z z Z z Z +Γ=-Γ-Γ=+ (8)这里还简单介绍一下传输线理论所要用到的一些基本参数，例如特性阻抗0Z 以与相位常数β，具体表达式如下： 02,L Z LC C πβωλ===(9) 此外，不同的系统有不同的特性阻抗0Z ，为了统一和便于研究，常常提出归一化的概念，即阻抗()'0Z z Z 称为归一化阻抗()()''Z z Z z Z =(10)第二讲：基本振子的辐射一、电基本振子的辐射电基本振子(Electric short Dipole)又称电流元，无穷小振子或赫兹电偶极子， 它是指一段理想的高频电流直导线，其长度l 远小于波长λ，其半径a 远小于l ，同时振子沿线的电流I 处处等幅同相。
第二章无线电通信的基础知识
第三章 MF/HF单边带通信设备第一节电波与天线的基本知识GMDSS系统中，无论是地面系统还是空间系统，都属于无线电通信系统，任何无线电通信系统都包括发射端、接收端、传输信道三全环节，其中无线电波的传播对通信质量有重大的影响，作为通信人员首先应了解无线电波的传播规律。
一、无线电波的基本概念1、无线电波的产生与传播无线电波实质上就是一种电磁波：频率10Hz~1023Hz2、波长、速度、频率的关系λf=c3、无线电波的波段划分二、无线电波的传播途径及其特点1、地波传播沿地表面绕射传播的波：传播距离与频率有关，波长越长，距离越远与地表导电性有关稳定性好，基本不受气候条件影响2、空间传播在地表面上空至少一个波长以上的空间传播3、电离层传播（天线）通过电离层传播：不稳定，有衰落现象；存在盲区（寂静区）三、常用船舶天线1、天线基本理论（1）天线的方向性（2）天线的效率（3）天线的辐射电阻（4）天线的电流分布2、船舶常用天线介绍（1）T型（2）倒L型（3）直立桅杆式天线（4）鞭状天线第三章MF/HF单边带通信设备一、MF/HF单边带通信设备概述GMDSS系统是原有遇险系统的自然发展，是在原有的MF/HF/VHF通信系统进行改造而形成的，在GMDSS系统中，MF/HF不仅要完成无线电话业务，而且还要完成遇险报警，搜救协调通信，搜救现场通信及日常通信，为了保证GMDSS地面通信系统各种功能的实现。
对MF/HF设备提出新的要求：1、设备应形成组合式结构2、设备应有一个合理的操作程序，最重要的是：自动报警；自动值守；自动通信；技术上收发信机能遥控；有频率扫描及频率预置功能，能自动调谐。
3、开机1分钟就能工作，频率转换时间不超过15S4、可靠性高，能连续工作24小时5、发射类型增加了J2B或F1B发射种类：由三个符号组成的第一个符号：主载波调制的种类例：J：单边带抑制载波；第二个符号：调制载波的信号性质“1”：无调制副载波长包含数字信息的单信道“2”、有调调制副载波长包含数字信息的单信道“3”、包含有模拟信息的单信道第三个符号：表示所发射的信息种类B：自动接收电报E：电话C：传真二、通信的一般概念信息源——发射设备——信道——接收设备——接收终端三、单边带信号的特点1、调幅波ωc ωc+ Ωωc- Ω讨论：信息包含在两个边带中包含信息部分和不含信息部分的比例B=2Ω调幅波的包络与调制信号的波形完全一样结论：为了减小功率浪费，只用单边带，就能满足通信的整个过程。
天线与电波传播第2章习题详解
第二章
2.1、两个半波振子等幅反相激励，以题图 2.1 方式排列时，试写出其 E 面和 H 面方向函数， 并画出相应的方向图（ d 2 ） 。
z
z
1 1
d
2
y
d
y
2
x
题图 2.1 解： 二天线所在的坐标位置为： d x '1 0, y '1 0, z '1 2 4 电流为： I m 2 I m1
角的变化范围 0 0 90 0
a)
h 0.25 , d 0.5 , kd
2
cos( sin ) 2 f 阵列 () cos(0.5 sin ) cos
其方向图如下：
0.5
cos( sin ) 2 cos
b)
cos(0.5 sin )
cos( cos ) kd sin 2 阵列总的方向性函数： f 阵列 () F ( ) f a () sin sin 2 2 a) h 0.25 , d 0.5 , kd 0.5
x
x '1 0, y '1 0, z '1
d 2 4
f a ( , ) I n e jk ( x 'n sin cos y 'n sin sin z 'n cos )
n 0
N 1
............. I m1e
jk cos 4
U1 I Z11 M 2 Z12 61.63 j 76.07 IM1 IM1
振子 1 的总辐射阻抗： Z r1
