技术交底资料-13.屋面及防水工程-雨水管、变形缝制作安装

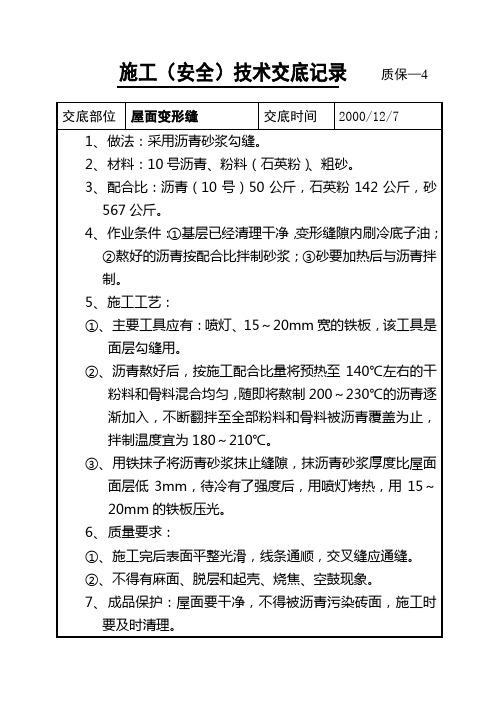

技术交底(屋面变形缝处理)
交底部位 屋面变形缝 交底时间
质保—4
2000/12/7
1、 做法：采用沥青砂浆勾缝。 2、 材料：10 号沥青、粉料（石英粉） 、粗砂。 3、 配合比：沥青（10 号）50 公斤，石英粉 142 公斤，砂 567 公斤。 4、 作业条件： ①基层已经清理干净， 变形缝隙内刷冷底子油； ②熬好的沥青按配合比拌制砂浆；③砂要加热后与沥青拌 制。 5、 施工工艺： ①、主要工具应有：喷灯、15～20mm 宽的铁板，该工具是面 层勾缝用。 ②、沥青熬好后，按施工配合比量将预热至 140℃左右的干 粉料和骨料混合均匀，随即将熬制 200～230℃的沥青逐 渐加入，不断翻拌至全部粉料和骨料被沥青覆盖为止， 拌制温度宜为 180～210℃。 ③、用铁抹子将沥青砂浆抹止缝隙，抹沥青砂浆厚度比屋面 面层低 3mm，待冷有了强度后，用喷灯烤热，用 15～20mm 的铁板压光。 6、 质量要求： ①、施工完后表面平整光滑，线条通顺，交叉缝应通缝。 ②、不得有麻面、脱层和起壳、烧焦、空鼓现象。 7、 成品保护：屋面要干净，不得被沥青污染砖面，施工时 要及时清理。 交底人： 接底人：
(建筑工程管理)建筑工程技术交底屋面防水
4）冷底子油干燥后，按照所放坡度铺设沥青砂浆，虚铺砂浆厚度应为压实厚度的1.3～1.4倍，分格缝一般以板的支撑点为界。
5）砂浆刮平后，用火滚滚压（夏天温度较高时，滚内可不生火），至平整、密实、表面无蜂窝，看不出压痕时为止。
沥青砂浆施工时温度要求 表3-3
室外温度（℃）
3.3.5 油漆：雨水管安装后应加强保护，随最后落架子时涂刷面层油漆。
3.4 变形缝钢盖板制作安装：
3.4.1 划线：变形缝盖板用24～26号镀锌铁皮制作，或根据设计要求选用其他材料。
先依据设计图，对照实际情况，确定加工的具体尺寸，先做样板，必要时分类做样板，计算好搭接长度，绘制加工具体图纸，按图划线，经核对无误进行成形式焊接。
一般应有砂浆搅拌机或混凝土搅拌机、运砂浆手推车、铁锹、铁抹子、水平刮杠、水平尺、沥青锅、加热炒盘、温度计、烙铁等。
3．作业条件
（1）找平层施工前，屋面保温层、结构层应进行隐蔽工程检查验收，并办理手续。
（2）各种穿过屋面的预埋管件根部及烟囱、女儿墙、暖沟墙、伸缩缝等处的根部应按图纸要求做好处理。
（3）根据设计规定的坡度、弹线、找好规矩、（包括天沟、檐沟的坡度），并进行彻底清扫。
2.3 作业条件：
2.3.1 屋面找平层施工已完成，经检查验收合格。
2.3.2 建筑物雨水管处装饰工程已完成，具备做雨水管的条件。
2.3.3 为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。
3 操作工艺
3.1 工艺流程：
制作：
→
划线
→
裁剪下料
→
成形
→
刷防锈层
安装：
→
找线定位
→
安装
雨水管技术交底
工程名称交底部位中交〔青岛〕顺河片区城镇化建设工程 6#(F) 地块外墙施工单位工序名称鲁 JJ— 005中交一航局第二工程雨水管安装交底提要：落水管相关材料的准备、质量要求及施工工艺。
交底内容：一、施工准备：1、材料要求：1〕Φ 110 的硬质聚氯乙烯〔PVC〕、伸缩节、雨水斗、 45°弯头等按设计要求的规格配齐，并有产品合格证及检测报告。
2〕管卡箍：规格按直管。
3〕膨胀螺栓：M8假设干个 [ 雨水斗 ] 。
4〕胶粘剂。
2、主要工具：吊绳、手电钻、冲击钻、螺丝刀、线坠、清扫用的毛刷、棉纱等。
3、作业条件1〕屋面找平层施工已完成，经检查验收合格。
2〕首先应核对管道的标高，屋面雨水口已预埋完成。
3〕建筑物的外墙抹灰已完工。
二、施工操作工艺工艺流程：安装准备→安装卡件→管道安装→固定卡件→养护1、按设计施工图纸定出立管位置、用线垂直吊挂在主管位置，在墙面上弹出垂直线。
2、定出管子卡座位置。
( 一般支承件的间距控制在。
3、用冲击电钻钻卡座孔，固定好管子卡座。
4、安装雨水斗, 雨水斗用方形管卡或背部膨胀螺丝固定〔带固定挂件〕。
5、安装粘接立管1〕粘合面的清理：管件在粘合前应用棉纱或干布将承口内侧和插口外侧擦拭干净，使粘结面保持清洁、无尘砂与水迹，当外表有油污时，须用棉纱蘸丙酮等清洁剂擦净。
2〕管端插入承口试插一次，在其外表划出记号，管端插入承口深度应不小于50mm。
3〕用油扫蘸胶粘剂涂刷被粘接插口外侧及粘接承口内侧时，应轴向涂刷，动作迅速、涂刷均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚；应先涂承口，后涂插口。
4〕承插口涂刷胶粘剂后，应即找正方向将管子插入承口；使其准直，再加挤压，应使管端插入深度符合所划标记，并保证承插接口的直接和接口位置正确，还应保持静待2-3min，防止接口滑脱。
5〕承插接口插接完毕后，应将挤出的胶粘剂用棉纱或于布蘸清洁剂擦拭干净，根据胶粘剂的性能和气候条件静置至接口固化为止。
屋面细部构造防水施工技术交底
屋⾯细部构造防⽔施⼯技术交底屋⾯细部构造防⽔施⼯技术交底1.适⽤范围本施⼯技术交底使⽤卷材防⽔屋⾯、涂膜防⽔屋⾯、刚性防⽔屋⾯、⽡屋⾯、隔热层屋⾯的天沟、檐沟、檐⼝、冷⽔、⽔落⼝、分格缝、变形缝、排⽓管道、伸出屋⾯管道等防⽔构造的施⼯与质量验收。
2.施⼯准备2.1材料质量要求（1）所⽤材料的品种、规格应符合设计和标准详图的要求。
（2）板材及管材：26号镀锌⽩铁⽪、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及ф6圆铁。
（3）其他材料：Ф6螺丝、圆钉、焊条、焊锡、稀盐酸、⽔泥等。
2.2主要机具（1）机械：剪板机、咬⼝机、⽆齿锯、电焊机。
（2）⽤具：电烙铁、硬⽅⽊、硬⽊拍板、⽊锤、钢堑⼦、钢针、⽅钢、螺丝⼑、圆钢管、折尺、直尺、划线规。
2.3作业条件（1）屋⾯找平层施⼯已完成，经检查验收合格。
（2）建筑⽆⾬⽔管处装饰⼯程已完成，具备做⾬⽔管的条件。
（3）为施⼯安装屋⾯必须设有防护栏，确保安装⽔落⼝等的操作安全。
3.施⼯⼯业3.1檐⼝檐⼝是受⾬⽔冲刷最严重的部位，防⽔层在该处应牢固固定，施⼯时应在檐⼝上预留凹槽，将防⽔层的末端压⼊凹槽内，卷材还应⽤压条钉压，然后⽤密封材料封⼝，以免被⼤风掀起。
同时要注意该处不能⾼出屋⾯，否则会形成挡⽔使屋⾯积⽔。
⽆组织排⽔檐⼝800mm范围内，卷材应采取满粘法施⼯，以保证卷材与基层粘贴牢固。
卷材收头应压⼊预先留置在基层上的凹槽内，⽤⽔泥钉钉牢，密封材料密封，⽔泥砂浆抹压，以防收头翘边。
3.2天沟、檐沟天沟、檐沟是屋⾯⾬⽔集汇之处，若处理不好，就有可能导致屋⾯积⽔、漏⽔。
（1）天沟、檐沟应增设附加层。
当采⽤沥青防⽔卷材时，应增铺⼀层卷材；当采⽤⾼聚物改性沥青防⽔卷材合成⾼分⼦防⽔卷材时，宜采⽤防⽔涂膜增强层。
（2）天沟、檐沟与屋⾯交接处的附加层宜空铺，空铺宽度应为200mm；天沟、檐沟卷材收头，应固定密封。
（3）⾼低层内排⽔天沟与⽴墙交接处，应采取能适应变形的密封处理。
屋面防水工程施工技术交底
屋面防水工程施工技术交底一、施工准备（一）作业条件1、施工前审核图纸,编制防水工程施工方案;屋面防水工程必须由具备相应资质等级的专业施工队施工,作业人员须持证上岗。
2、找平层施工完毕,并经养护、干燥,含水率不大于9%。
3、找平层坡度应符合设计要求.不得有空鼓、开裂、起砂、脱皮等缺陷。
4、各种阴阳角、管根抹圆角。
5、立面上卷最小高度要保证≥250mm。
6、做好挑沿、女儿墙、入孔、沉降缝等防腐木砖,沉降缝顶要做坡,以利于铁皮封盖。
7、下水口的位置、出墙距离不能影响雨漏斗的安装,不能与各楼层的通气孔、空调孔紧贴。
8、安全防护到位并经安全员验收,备好卷材及配套材料,存放和操作应远离火源,防止发生事故。
9、出屋面的各种管道、避雷设施施工完毕,会同专业技术负责人、相关工长、质检员进行工序交接检查,合格后填写相应检查、验收表格,方可进行防水层的施工。
（二）材料及要求1、规格、材质满足设计要求。
2、防水卷材:三元乙丙橡胶防水卷材。
必须有出厂质量合格证,有相应资质等级检测部门出具的检测报告、产品性能和使用说明书;进场后应进行外观检查,合格后按规定取样复试,并实行有见证取样和送检。
3、底胶:聚氨酯底胶(相当于冷底子油)分甲、乙两组份,甲为黄褐色胶体,乙为黑色胶体。
4、CX一404胶:为黄色混浊胶体,用于基层及卷材粘结。
5、聚氨酯涂膜材料:用于处理接缝、增补、密封处理,分甲、乙组份。
6、丁基粘结剂:用于卷材接缝,分A、B两组份,A为黄浊胶体,B为黑色胶体。
7、聚氨酗嵌缝膏:用于密封卷材收头部位,分甲、乙组份。
8、二甲苯或乙酸乙酯:用于稀释或清洗工具。
9、高聚物改性沥青防水卷材:是合成高分子聚合物改性沥青油毡。
10、氯丁橡胶沥青胶粘剂:由氯丁橡胶加入沥青及溶剂等配制而成,为黑色液体。
11、橡胶沥青嵌缝膏:即密封膏,用于细部嵌固边缝。
12、保护层材料:依设计要求。
13、70号汽油、二甲苯,用于清洗受污染的部位。
（三）施工机具电动搅拌器、高压吹风机、自动热风焊接机、铁抹子、滚动刷、汽油喷灯、钢卷尺、剪刀、笤帚、小线、粉笔、红±粉。
屋面防水工程技术交底
屋面防水工程技术交底引言概述：屋面防水工程技术交底是指在建造施工过程中，施工方向相关参预人员详细介绍屋面防水工程的技术要求、施工方法和注意事项，以确保屋面防水工程的质量和效果。
本文将从四个方面进行阐述，包括材料选择、施工准备、施工工艺和质量验收。
一、材料选择：1.1 防水材料种类：根据不同屋面类型和使用环境，选择适合的防水材料，如聚合物改性沥青防水卷材、合成高份子防水卷材等。
1.2 材料性能要求：根据屋面防水工程的要求，选择具有良好耐候性、抗老化性、耐腐蚀性和抗渗透性的防水材料。
1.3 施工材料配套：根据防水材料的特点，选择适合的底涂剂、胶粘剂和填缝材料，确保施工过程中的材料配套性能。
二、施工准备：2.1 工程测量：在施工前进行屋面尺寸测量，确保防水材料的准确使用量和施工范围。
2.2 表面处理：清除屋面表面的杂物和污垢，进行必要的修补和加固，保证防水材料的粘结坚固。
2.3 周边处理：对于屋面与墙体、排水系统等接触部位，进行密封处理，防止水从接缝处渗入。
三、施工工艺：3.1 底涂施工：根据防水材料的要求，进行底涂施工，确保屋面表面的平整和粘结性能。
3.2 卷材铺设：按照屋面的形状和尺寸，将防水卷材铺设在屋面上，注意卷材的接缝处理和固定方式。
3.3 填缝处理：对于卷材的接缝和其他细小缝隙，采用填缝材料进行密封，确保屋面的整体防水效果。
四、质量验收：4.1 施工质量检查：在施工过程中，进行质量检查，确保施工符合防水工程的要求，如卷材铺设的平整度、接缝的坚固性等。
4.2 水密性测试：完成施工后，进行水密性测试，摹拟降雨情况，检查屋面是否存在渗水问题。
4.3 防水工程验收：根据相关标准和规范，进行防水工程的验收，确保屋面防水工程符合要求，达到预期效果。
结论：屋面防水工程技术交底是确保屋面防水工程质量的重要环节，通过材料选择、施工准备、施工工艺和质量验收等方面的详细阐述，可以有效指导施工人员进行屋面防水工程，确保施工质量和效果的达到预期。
屋面防水技术交底
4.2铺设方向：卷材平行于分水线铺贴，上下层卷材不得相互垂直铺贴。按卷材规格弹好铺设基准线尽量减少阴阳角处的接头。
4.3施工顺序：防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处、天沟、屋面转角处等）的处理，然后由屋面最低标高处向分水线施工。按先高后低、先远后近的顺序进行。附加层必须经项目质检员验收合格后方可进入下道工序。
六、质量记录
本工艺标准应具备以下质量记录：
1、高聚物改性沥青卷材及胶结材料应有产品合格证，材料进场应进行复试并有资料。
2、胶结材料配制资料及粘结试验。
3、隐检资料和质量检验评定资料。
技术负责人： 交底人：接交人：
4.8天沟：天沟铺贴卷材应从沟底开始，顺天沟从水落口向分水线方向铺贴，边铺边用刮板从沟底中心向两侧刮压，赶出气泡使卷材铺贴平整，粘贴密实。必须按设计要求找坡，转角处应抹成规定的圆角，找坡宜用水泥浆抹面，表面应抹平压光。
4.9挑檐、泛水与卷材收头：泛水部位卷材铺贴前，先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。卷材铺贴完成后采用1：3水泥沙浆抹平、压光。举例如下图示意：
工程名称
交底部位
工程编号
日期
交底内容：
一、质量要求
（一）主控项目
1、卷材防水层所用卷材及其配套材料，必须符合设计要求。
2、卷材防水层不得有渗漏或积水现象。
3、卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
（二）一般项目
1、卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
2、贴附加层：对于阴阳角、管道根部以及变形缝等部位应加铺一层卷材。按规范将卷材剪成相应形状进行铺贴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[Amber demo]
工程名称 交底部位
工程编号 日 期
工程名称 交底部位
工程编号 日 期
交底容：
雨水管、变形缝制作安装
本技术交底适用于一般工业与民用建筑雨水管（包括水落斗、水落管、阳台雨
罩出水口）、变形缝制作、安装。
1． 材料要求
所用材料的品种、规格应满足设计要求和施工规的规定。
(1)26号镀锌白铁皮、2mm厚薄钢板、3×20mm扁铁；
(2)ф6钢筋、ф6螺丝、圆钉等；
(3)焊条（型号按设计要求选用。）
(4)焊锡、稀盐酸等。
2．主要机具
一般应配备电烙铁或烙铁、烙铁钳、剪子、方木（檀木）、硬木柏板、木锤、
钢针、钢錾子、方钢、螺丝刀、圆钢管、咬口机、剪板机、电焊机、折尺、直尺、
划线规等。
3．业条件
屋面找平层施工完成，经隐蔽工程检查验收合格。
砖混结构水落管位置的墙面应随外架子勾缝，做好安装水落管的准备工作。
4．操作工艺
工艺流程：
划线下料→裁剪→成形→油漆→分类码放、安装套接、卡子固定→刷油漆
（1）水落斗制作安装：
工程名称 交底部位
工程编号 日 期
1)划线下料：依照图纸尺寸规格，做好划线放样工作，为节约材料宜合理进行
套裁；划线后经复合尺寸无误后先剪出样板，然后依照样板成批下料，先裁大料、
后配小料，下料要做到尺寸准确，裁口垂直平正。
2)将裁好的2mm钢板用电弧对口焊接，焊接的质量应符合要求。
3）油漆：制作好的水落斗（包括铸铁水落斗），用钢丝刷刷掉锈斑， 清除掉
焊缝熔渣。用布擦净浮尘后先刷防锈漆一道，放在通风处凉干，按设计要求就位安
装好后，刷调和漆。
4）挑檐板水落斗安装：按照设计要求，先剔出檐板二端钢筋，用ф6钢筋焊接、
支好模板、补浇灌C20挑檐混凝土，养护至达到强度后座浆，将水落斗卧入预留孔，
水斗上边与找平层一样平，压紧防水层后安装活动钢筋蓖子。
5）女儿墙水落斗安装，根据设计要求，在砌筑女儿墙时，预留出水落斗孔洞，
安装前应弹出中线、标高，然后将水落斗用水泥砂浆座稳，将左右两侧及上口用砖
和砂浆嵌固，清水墙缝应与大面积墙体一致。或在砌筑墙体时，弹出中线、标高、
然后将水落斗随墙砌入，压紧防水层，用水泥砂浆或豆石混凝土封口，达到强度后
将蓖子安装稳固。
（2）圆形水落管制作安装：
1)划线下料：水落管一般用26号白铁皮制作，有方形和圆形两种，本工艺以圆
形为准。大小头宽度及留出咬口用钢针划出标点，大小头周长差5～6mm，用钢直尺
划裁板线，大小头互为颠倒依次划线，划线后经校核无误后，先裁出样板，然后进
行下料。
2)成形咬口：水落管一般采用平咬口，先将铁皮的边口对齐方钢角，推至咬口
线，用方木向下轻打打出咬口然后将铁皮翻身调头，将另一边的咬口敲出，再依次
对准各线打折90度，最后将咬口敲紧，此时套在圆管上用手工压成圆弧形，用力要
均匀，不压出棱角。水落管咬口也可用咬口机制作，为便于套紧，大小头直径差1.5mm，
并将小头剪出三角形做记号。
3）油漆：水落管制成后，先将表面污迹灰尘除净，然后里外满涂防锈漆一道，
凉干后再刷一道铅油；用镀锌薄钢板制作时，其厚度应为0.45～0.75mm，并应里外
涂刷锌磺类或磷化底漆；如用薄钢板制作时，成形后应涂刷两度红丹油或铁丹油；
安装完毕后，涂刷最后一道调和漆。
工程名称 交底部位
工程编号 日 期
4）水落管安装：安装水落管随外檐抹灰架子由上往下进行，先在水落口处吊线
坠弹出直线，用钢錾子在墙上打眼，按直线用水泥砂浆埋入卡子铁脚，卡子间距1.2m
一个，卡子露出墙面2cm左右，待水泥砂浆达到强度后再安装水落管；有马腿弯时上
口必须压进水斗嘴5～6cm，并在弯管与直管接槎处加钉一个卡子。安装下节水落管
时套入上节水落管的长度应不少于4cm，加一半圆卡子用螺丝拧紧；最下面一节管子
要待勒脚、散水做完后才能安装，主管距散水面20cm处安装45度弯嘴一个，弯嘴与
水落管之间接头必须焊接；水落管经过带形线脚、檐口等墙面突出部位处宜用直管，
线脚、檐口等处应预留缺口或孔洞；如必须采用弯管绕过时，弯管的弯折角应为钝
角。
5）阳台、雨罩水落口制作安装：
按照设计要求，划线下料，核对尺寸无误后，做出实样，上下应做出承插口，
上口应在抹水泥砂浆前安装固定，下口应安装在立管预留的接口，并进行焊接。安
装前应清除锈斑，用布擦净后刷防锈漆一道，如采用镀锌铁板制作时，要在管外涂
刷锌磺类或磷化底漆，调和漆宜在安装稳固后，与主管同时涂刷。
凡屋面、檐口、檐沟、斜沟、泛水及水落斗（管）用镀锌薄板制作时，其厚度
应按0.45～0.75要求，并应经过风化或涂刷专用的锌磺类和磷化底漆，再涂刷罩面
漆；如选薄钢板制作时，成形后应在其两面涂刷红丹油或铁丹油后，再刷两道罩面
漆。
（3）变形缝钢板制作安装：
1）划线下料：缝口上盖板一般用24～26号白铁皮制作。或根据设计要求选用其
它材料制作。
先依据图纸划线下料、根据变形缝实际长度加出搭接尺寸，先做样板；如实际
需要的形状较多时，应分类制作样板，需要焊接的部位应在安装后量好尺寸再行焊
接。
2）变形缝的薄铁板罩制成后，先将其表面的污迹灰尘除净，然后在外涂刷防锈
漆一道；用镀锌薄铁板制作的罩，刷调和漆之前，应先刷锌磺类或磷化底漆；交活
后再刷色铅油二道。
3）变形缝铁板罩安装前，应检查缝口伸缩片、缝填充的沥青麻丝、油膏嵌缝等
工序的完成情况，经检查确无漏项时，再进行安装；变形缝与外墙、变形缝与挑檐
工程名称 交底部位
工程编号 日 期
等交接处，先用50mm元钉钉牢，用锡焊死钉头，经检查合格后，刷罩面漆一道。
5．质量标准
（1）保证项目：
1）水落斗和水落管的制作必须符合设计要求，接缝无开焊，咬口无开缝。
2）水落斗和水落管的安装必须牢固，管箍间距固定方确，排水通畅，无渗漏。
（2）基本项目：
1）水落管的连接，其上下管连接紧密，承插方向、长度、排水口距散水坡的高
度应不大于200mm；水落管正侧视应基本顺直，弯管的结合角度应成钝角。
2）水落管和水落斗的油漆除锈应干净，除锈后应涂刷防锈漆和两道罩面漆；如
用薄钢板制作时，两面都涂刷两度防锈漆；颜色均匀、无脱皮、漏刷。
水落斗和水落管使用镀锌铁皮制作时，应涂刷锌磺类或磷化底漆，涂刷要均匀，
不得有漏刷。
6．成品保护
（1）搬运水落斗、水落管要轻拿轻放，堆放地点应平整，横一排、竖一排顺序
码放整齐。
（2）涂刷各道油漆应按工艺要求进行，涂完的成品要防止污染和碰撞。
（3）雨期施工时水落管未安装前，应采取排水措施，防止雨水污染水落斗附近
的墙面。
（4）水落斗、水落管安装后涂刷最后一道罩面漆时，应注意防止污染墙面。
7．应注意的质量问题
（1）水落管不直：安装卡子时没有找垂直，产生正、侧视不顺直。
（2）水斗高于找平层：安装水斗时没有剔除砂浆找平层，形成单摆浮搁，产生
漏水隐患。
工程名称 交底部位
工程编号 日 期
（3）水落管卡子不牢：应用水泥砂浆灌注，防止松动和卡子脱落。
工程名称 交底部位
工程编号 日 期
技术负责人： 交底人： 接交人：
