任务工单1-1-2 新能源汽车维护检测工具使用
新能源电动汽车维修检测工具及方法
新能源电动汽车维修检测工具及方法1.钳形电流表钳形电流表又叫电流钳，是利用电流互感器的原理制成的测量电路中电流的仪表，可以在不断开电路的情况下测量线路电流。
钳形电流表使用时应按紧扳手，使钳口张开，将被测导线放入钳口中央，然后松开扳手并使钳口闭合紧密，以使读数准确。
读数后，将钳口张开退出被测导线。
将挡位置于电流最高挡或OFF挡，测量时不可同时钳住两根导线。
注意事项：选择合适的量程挡，不可以用小量程挡测量大电流，如果被测电流较小，可将载流导线多绕几个圈放入钳口进行测量，但是应将读数除以绕线圈数后才是实际的电流值。
测量完毕后要将调解开关放在最大量程挡位置（或关闭位置），以便下次安全使用。
不要在测量过程中切换量程挡。
电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，否则，容易造成事故或引起触电危险。
2.万用表万用表是电动汽车维护中不可或缺的电器测量仪表，可用于测量或测试AC/DC（交流/直流）电压和电流、电阻、电容、二极管等电量参数，除了可以测量电量外，还可以进行绝缘测试。
FLUKE1587万用表外形及面板功能区。
（1）交流和直流电压、电阻、导通性测量。
为了避免触电、人身伤害或损坏仪表，在测量电阻、导通性、二极管或电容之前，要断开电路电源并将所有高压电容器放电。
（2）交流或直流电流测量。
测量时，如图2-35所示连接仪表，关闭（OFF）被测电路的电源，断开电路，将仪表以串联方式接入，再启动（ON）电源。
为了避免人身伤害或损坏仪表，当开路电势至接地点之间的电压超过1000V时，切勿尝试在电路上测量电流。
当导线插在电流端子的时候，切勿把探头与任何电路并联。
测量时应使用正确的端子、开关位置和量程。
（3）绝缘检测。
绝缘测试只能在不通电的电路上进行。
测量绝缘电阻，按照图2-36所示设定仪表并遵照下列步骤操作：①将测试探头插入“+”和“-”输入端子。
②将旋钮转至INSULATION（绝缘）位置。
当开关调至该位置时，仪表将启动电池负载检查。
任务工单1-1-2 新能源汽车维护检测工具使用
任务工单1-1-2 新能源汽车维护检测工具使用任务工单1-1-2 新能源汽车维护检测工具使用学院：姓名：小组成员：专业：学号：组长姓名：一、任务描述：新能源汽车的高压系统检测需要使用专用工具，例如绝缘测试仪、电流钳和红外测温仪等。
为了读取和清除电控单元的故障码以及读取数据流（例如动力电池单体电压和温度等数据），需要使用专用的新能源车型故障诊断仪。
作为研究新能源汽车方向的学生，你需要学会使用这些专用检测工具和仪器。
二、知识要点：1）故障诊断仪是一种便携式设备，用于快速读取车辆中的故障，并通过液晶显示屏显示故障信息。
2）故障诊断仪除了具有故障码的读取和清除功能外，还可以进行数据流读取、传感器测试等功能。
3）高压用电设备和高压线路的老化或受潮湿环境的影响等因素会导致电气设备和底盘之间的绝缘性能下降，负极引线通过绝缘层和底盘构成回路，从而使底盘带电，危及乘客的人身安全。
4）高性能数字绝缘测试仪是一种先进的绝缘测试仪。
在进行绝缘测试时，仪表利用内部升压电路将电池低压电升压为高压电，测试人员在测试绝缘电阻时，不得直接解除电气设备，同时身体其他部位也不得与被测对象接触。
5）数字电流钳可以在不断电的情况下测量电气线路的电流，专用于检测直流电流。
由于工作部位呈钳状，因此被称为数字电流钳。
6）数字电流钳工作部分主要由一只钳口和穿心式电流传感器组成。
7）示波器可以将看不见的电信号转变为可见的波形，检测人员可以通过观察波形的振幅、频率、相位、波形形状等要素判断电路的状态。
8）高性能数字绝缘测试仪的使用方法如下：首先，将测试仪与被测对象连接；然后，打开测试仪的电源，并按照仪器说明书进行操作；最后，观察测试结果并进行分析。
简述数字电流钳的使用方法：数字电流钳是一种用于测量电流的工具，其使用方法如下：1.打开数字电流钳并将其放置在要测量的电路上。
2.调整数字电流钳的测量范围和精度，确保其能够准确地测量电流值。
3.确保数字电流钳的夹头完全闭合，并且夹头与电路的接触良好。
新能源汽车维修工具及检测设备的使用
新能源汽车维修工具及检测设备的使用引言：新能源汽车作为未来汽车行业的发展趋势，已经被广泛接受和关注。
与传统汽车相比，新能源汽车具有更多的复杂性和技术性。
因此，正确选择和使用维修工具及检测设备对于新能源汽车的维修至关重要。
本文将介绍新能源汽车维修工具及检测设备的使用。
一、维修工具的选择和使用：1.混合动力电池维修工具：混合动力电池是新能源汽车的核心部件，维修时需要使用专用的工具。
选择工具时，应考虑到其安全性、可靠性和适配性。
常用的工具包括：电池维修工具箱、安全电位计、电池管理系统维修工具等。
在使用过程中，要注意按照操作说明正确使用，防止操作错误导致的安全隐患。
2.电动机维修工具：电动机是新能源汽车的驱动部件，维修时需要使用专用的工具。
常用的工具包括：电机控制单元读取工具、电机维修工具箱、电机检测仪等。
在使用过程中，应注意保护绝缘层，避免损坏电机绕组，同时要注意安全操作，防止电流冲击。
3.电控系统维修工具：新能源汽车的电控系统是控制整车各个部分工作的核心。
维修时需要使用专用的工具。
常用的工具包括：故障诊断仪、电控系统读取工具、信号发生器等。
在使用过程中，要按照操作说明正确连接工具，诊断故障时要有系统性的思路，避免误判。
二、检测设备的选择和使用：1.混合动力电池检测设备：混合动力电池是新能源汽车的核心部件，其性能及安全性对整车的运行至关重要。
选择混合动力电池检测设备时，要考虑到其测试精度、安全性、测试项目的完整性等。
常用的设备包括：电池内阻测试仪、电池容量测试仪、电池充放电测试仪等。
使用时，要按照操作说明正确连接电池，避免操作不当引起电池内部短路。
2.充电桩检测设备：充电桩是新能源汽车充电的设备，选择充电桩检测设备时，要考虑到其功率、精度、安全性等因素。
常用的设备包括：充电桩功率分析仪、电压、电流检测仪、绝缘电阻检测仪等。
使用时要保证设备与充电桩的连接正确，测试时要注意安全，防止触电事故发生。
3.故障诊断设备：新能源汽车的电控系统复杂，故障诊断需要使用专用的设备。

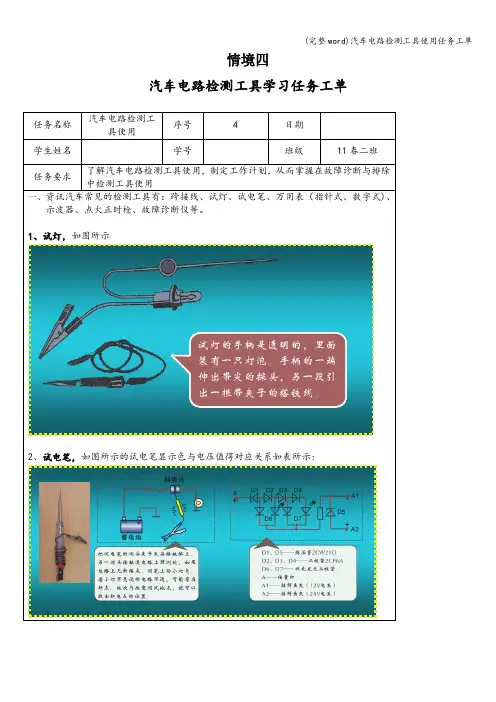

(完整word)汽车电路检测工具使用任务工单
情境四
汽车电路检测工具学习任务工单
任务名称汽车电路检测工
具使用
序号4日期
学生姓名学号班级11春二班
任务要求了解汽车电路检测工具使用，制定工作计划，从而掌握在故障诊断与排除中检测工具使用
一、资讯汽车常见的检测工具有：跨接线、试灯、试电笔、万用表（指针式、数字式)、
示波器、点火正时枪、故障诊断仪等。
1、试灯，如图所示
2、试电笔，如图所示的试电笔显示色与电压值得对应关系如表所示:
3、数字式万用表：数字式万用表如图所示。
4、示波器，如图所示:
5、点火正时枪，如图所示：
6、故障诊断仪，常见的故障诊断仪如图所示。
二、计划和决策
制定人员分工选择仪器设备制定故障诊断计划组号
组长
组员
三、实施
同资讯中含有的汽车电路检测工具使用练习。
四、检查
检查汽车电路检测工具使用练习质量。
1-1-1任务工单：新能源汽车维护区及安全工具整备
1-1-1任务工单：新能源汽车维护区及安
全工具整备
目标：
本任务工单的目标是建立新能源汽车维护区并整备相应的安全工具，以确保维护工作的顺利进行。
内容：
1. 新能源汽车维护区建设
为了有效维护新能源汽车，我们需要建立一个专门的维护区。
以下是建设该维护区的步骤：
1. 确定合适的位置：选择一个离主要维修区域近且便于操作的位置，确保有足够的空间容纳新能源汽车。
2. 安装充电设施：为新能源汽车维护区安装充电桩，以便对电池进行充电和维护。
3. 配备必要的设备：购买并安装所需的维修设备，如电池检测工具、充电器、故障诊断设备等。
2. 安全工具整备
为了保障维护人员和车辆的安全，我们需要整备相应的安全工具。
以下是整备安全工具的步骤：
1. 配备个人防护装备：为维护人员提供必要的个人防护装备，如安全帽、工作服、手套和安全鞋等。
2. 提供紧急救援工具：准备必要的紧急救援工具，如灭火器、急救箱和安全锤等，以应对紧急情况。
3. 建立安全操作规程：制定并传达一套安全操作规程，确保维护人员严格按照规程进行工作。
时间安排：
本任务工单的时间安排如下：
- 建设新能源汽车维护区：预计完成时间为2周。
- 安全工具整备：预计完成时间为1周。
负责人：
- 负责人：[负责人姓名]
- 职位：[负责人职位]
任务评估：
本任务的成功评估指标包括：
- 新能源汽车维护区是否按计划建设完成。
- 安全工具是否齐备并符合安全标准。
以上是本任务工单的详细内容和安排，请负责人按时完成任务，并确保任务的顺利进行。
1-1-1任务工单：新能源汽车维护区及安全工具整备
1-1-1任务工单：新能源汽车维护区及安全工具整备任务概述本任务工单旨在对新能源汽车维护区进行规范化管理，并确保所有安全工具达到使用标准。
具体任务包括：1. 检查并优化新能源汽车维护区的布局及设施。
2. 核对并更新维护区的安全工具清单。
3. 验证安全工具的功能性并进行必要的维护。
4. 制定并落实维护区的安全操作规程。
任务详细内容一、检查并优化新能源汽车维护区的布局及设施1. 维护区规划：确保维护区布局合理，易于操作，并满足新能源汽车维护需求。
2. 设施完善：检查维护区内的照明、通风、排水等设施是否完备，并保证其正常运行。
3. 消防器材：检查维护区内消防器材的配置是否符合国家规定，保证消防通道畅通。
4. 危险品管理：对维护区内使用的易燃易爆危险品进行严格管理，确保标识清晰，存放合规。
二、核对并更新维护区的安全工具清单1. 工具清单整理：整理出一份详尽的安全工具清单，包括工具名称、数量、型号等信息。
2. 核对现有工具：对照清单，对现有安全工具进行核对，确保工具的完备性。
3. 更新缺失工具：对于清单中缺少的工具，及时采购补充，确保维护区安全工具的完整性。
三、验证安全工具的功能性并进行必要的维护1. 功能性检查：对所有安全工具进行功能性检查，包括消防器材、防护装备等。
2. 维护与保养：对检查中发现损坏或功能不良的工具进行必要的维护和保养。
3. 定期复检：建立安全工具定期检查和维护制度，确保工具始终处于良好状态。
四、制定并落实维护区的安全操作规程1. 规程制定：根据国家相关法规和企业实际，制定维护区的安全操作规程。
2. 培训与宣传：对维护区工作人员进行安全规程的培训，并加强规程的宣传和普及。
3. 规程落实：确保所有工作人员按照规程操作，对违反规程的行为进行及时纠正。
任务执行步骤1. 准备阶段：收集相关法规标准，准备检查工具和设备。
2. 实施阶段：按照任务内容逐一进行检查、更新和维护。
3. 记录阶段：对检查、更新和维护过程进行详细记录。
1-1-1任务工单：新能源汽车服务场地与安全工具的设置
1-1-1任务工单：新能源汽车服务场地与安全工具的设置目标本工单的目标是为新能源汽车服务场地设置必要的设施和安全工具，以确保安全运营和服务质量。
步骤1. 评估场地需求：首先，进行对新能源汽车服务场地的需求评估。
考虑以下因素：- 场地面积：根据新能源汽车服务的类型和规模确定所需的场地面积。
- 车辆停放区域：确保有足够的停车位来容纳服务的新能源汽车。
- 充电设施：如果服务场地需要提供充电服务，确保充电设施的数量和类型满足需求。
- 办公区域：为员工提供舒适的办公环境，包括办公室、会议室和休息区。
- 维修设备：根据服务需求提供必要的维修设备和工具。
2. 设立安全措施：确保新能源汽车服务场地的安全性和保护措施。
考虑以下方面：- 安全标识：在场地内设置必要的安全标识，包括紧急出口、灭火器位置和应急联系电话。
- 监控系统：安装监控摄像头和安全报警系统，以监视场地内的活动并保护财产安全。
- 灭火设备：在适当的位置放置灭火器和灭火器柜，确保员工和车辆的安全。
- 安全培训：为员工提供必要的安全培训，包括消防知识和应急处理程序。
3. 设立服务工具：提供必要的服务工具来确保高质量的服务。
考虑以下工具：- 维修设备：根据服务需求提供必要的维修设备和工具，包括电动工具和常用的汽车维修工具。
- 测试设备：提供适当的测试设备，以确保新能源汽车的性能和安全符合标准。
- 充电设备：如果服务场地需要提供充电服务，确保充电设备的数量和类型满足需求。
- 数据管理系统：建立一个有效的数据管理系统，以跟踪车辆维修记录和服务历史。
时间计划完成上述步骤需要根据场地规模和需求的不同而有所变化。
根据初步评估，预计完成设置工作需要2个月的时间。
资源需求完成上述工作需要以下资源：- 场地：具备足够面积和停车位的场地。
- 设备和工具：根据场地需求购买维修设备、测试设备和充电设备等。
- 安全措施：购买和安装安全标识、监控系统和灭火设备等。
- 培训材料：为员工提供必要的安全培训材料和培训计划。
机工社新能源汽车维护与故障诊断(配实训工单)教学课件1-2
车速表以指针形式指示当前车速，车速表显示车速范围为 0~180km/h，最小分度为 5km/h。当仪表的车速高于 120km/h 时（允许误差为 -1km/h），蜂鸣器按 1Hz 鸣叫10s；当车速低于 115km/h 时（允许误差为 +1km/h），蜂鸣器 停止鸣叫。在点火开关关闭后，仪表的车速表中的指针会回零，即指针指向 0km/h 的刻度线。
新能源汽车故障警告灯识别与原因分析
2）按键说明
RESET 键：在调节时间时短按时间循环自减，不在调节时间时短按清除小计里程。 TRIP 键：调节时间，长按时选中时间的小时，再短按小时循环自加，再长按选中时间的分，短按分 循环自加，最后再长按恢复正常；不在调节时间时短按可循环切换仪表的界面： 续驶里程和平均电耗界面→平均车速和瞬时电耗界面→能量流界面。 按键时间定义：长按 t ≥ 2s，短按 0.3s ＜ t ＜ 2s，小于 0.3s 视为干扰信号，不予响应。 只有点火开关处于 ON 位时，调节按钮才能使用。点火开关由 ON-OFF-ON 时，显示界面显示上一次 ON 时最后的显示界面。 在调节时间时，在 10s 内没有按键操作，时间自动回到正常模式，需要长按 RESET 按键再次进入时 间调节模式。在界面切换功能时，若有门开、PEPS、倒车雷达等界面弹出，优先响应按键切换功能；若 10s 内无按键操作，响应门开、PEPS、倒车雷达等界面显示。在界面切换功能时，若点火开关由 ON 变 为 OFF，再由 OFF 变为 ON 时，开机动画后，显示默认界面。
求进行维修。
b. 检测高压部件请专业人员进行，禁止私自操作 , 必须注意高压安全事项,按照手册中的要
⑦ 动力系统故障警告灯 常亮或者闪烁，整车不能起动。
可能原因：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
（4）高性能数字绝缘测试仪，是一种_____________的绝缘测试仪，在进行绝缘测试时仪表利用内部升压电路将电池低压电升压为_____________，在测试绝缘电阻时，测试人员不得直接解除_____________，同时身体其他部位也不得与被测对象接触。
（5）数字电流钳可以在不断电的情况下测量电气线路的_____________，专用于检测_____________，由于工作部位呈钳状，故称数字电流钳。
五、任务检查
成绩：
实训指导老师检查作业结果，并结合实训进行情况给出改进措施及建议。
序号
评价
结果
1
规范的进行故障诊断仪的准备和检查
2
规范的进行高性能数字绝缘测试仪的准备及检查，并学会使用
（6）数字电流钳工作部分主要有一只_____________和穿心式_____________组成。
（7）示波器可以将看不见的_____________转变为看得见的_____________，检测人员可以通过观察波形的_____________、_____________、_____________、_____________等要素判断电路的状态。
检查绝缘测试仪测试笔导线是否பைடு நூலகம்破损？
操作绝缘测试仪档位开关，检查是否灵活？
在进行绝缘电阻值测试时，应先断开高压系统，拆除____________，等待高压系统放电完毕。
在进行绝缘电阻检测时，将测试探头插入____________和____________（公共）输入端子。
测量北汽EV200、吉利帝豪EV450高压系统绝缘阻值时，绝缘测试仪档位应该选择____________V挡；
按下测试仪或测试笔上的TEST按钮，测试开始，测试仪上会显示一个有效的绝缘电阻读数。
（3）数字电流钳的准备与使用
检查数字电流钳功能，是否具有同时测量直流、交流电流功能？
直流交流
根据被测对象特点估计电流大大小选择合适的量程。三相电机电流计算公式：I=P/（1.732*U*cosfi）,
其中I—三相电机电流 P—三相电机功率 U=0.38kV cosfi=0.8
二、知识要点
成绩：
（1）故障诊断仪是用于______________的便携式设备，用户可以利用它迅速读取_____________中的故障，并通过液晶显示屏显示故障。
（2）故障诊断仪除了具有故障码的读取和清除功能以外，还有_____________读取、_____________测试等功能。
（3）高压用电设备和高压线路老化或者受潮湿环境的影响等会导致_____________和_____________之间的绝缘性能下降，负极引线通过绝缘层和底盘构成_____________，使底盘_____________危机乘客的人身安全。
（8）简述高性能数字绝缘测试仪的使用方法。
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
测量比亚迪e5高压高压系统绝缘阻值时，绝缘测试仪档位应该选择____________V挡。
以测量动力电池正负极与外壳的绝缘电阻为例，黑色表笔夹在____________，红色表笔接触cosfi，绝缘测试仪会自动检测被测对象是否带电，如被测对象带有超过____________以上的电压，测试仪会发出警告，同时测试中止。
1
2
3
4
5
6
7
8
9
10
四、任务实施
成绩：
（1）故障诊断仪准备与使用
检查故障诊断仪是否与待操作车型相匹配？
检查故障诊断仪OBD适配器外观及针脚是否正常？
检查故障诊断仪电量是否充足？
检查故障诊断仪打印功能是否正常？打印纸是否充足？
（2）高性能数字绝缘测试仪的准备与使用方法
检查绝缘测试仪电池电量是否充足？
任务工单1-1-2新能源汽车维护检测工具使用
学院
专业
姓名
学号
小组成员
组长姓名
一、任务描述
成绩：
新能源汽车高压系统检测需要专用工具，如绝缘测试仪、电流钳、红外测温仪等。电控单元故障码的读取与清除、数据流的读取（如动力电池单体电池电压、温度等数据的读取）等，需要专用的新能源车型故障诊断仪。作为学习新能源汽车方向的你会使用这些专用检测工具及仪器吗？
三、任务计划
成绩：
（1）制定计划
根据新能源汽车维护作业对检测设备工具的要求，制定新能源检测设备的准备作业计划。
新能源汽车场地及维护工具准备作业计划
序号
作业项目
操作要点
计划审核
审核意见：
年月日签字：
（2）根据任务计划完成小组分工
主要操作人员
记录人员
协助操作人员
审核人员
仪器设备、工具、材料
序号
名称
数量
是否清点
EV200三相电机的额定功率30KW，测量其工作电流是需要选择____________量程；吉利帝豪EV450三相电机功率为42kW,测量其工作电流是需要选择____________量程
打开电流钳，将被测线路放入____________之中。注意测量时电流钳应____________，否则不能测出正确的电流。
