测量系统分析(MSA)作业指导书
MSA作业指导书
MSA作业指导书一、引言本文档旨在为MSA作业提供详细的指导，确保任务的顺利完成。
MSA（测量系统分析）是一种用于评估和改进测量系统的方法。
它能够帮助我们确定测量系统的准确性、稳定性和重复性，从而提高产品质量和生产效率。
本指导书将提供MSA作业的步骤和要求，以确保每个参与者都能按照标准格式完成任务。
二、任务背景我们的公司最近引入了新的测量系统，为了确保其准确性和稳定性，需要进行MSA分析。
该分析将涉及测量系统的重复性、再现性和稳定性的评估。
通过这个分析，我们将能够确定测量系统的可靠性，并采取适当的措施来改进和优化测量过程。
三、任务目标本次MSA作业的目标是评估新测量系统的准确性和稳定性，并提供改进建议。
具体目标如下：1. 评估测量系统的重复性：通过测量一组已知尺寸的零件，计算重复性指标并分析结果。
2. 评估测量系统的再现性：通过不同的操作员测量同一组已知尺寸的零件，计算再现性指标并分析结果。
3. 评估测量系统的稳定性：在一段时间内重复测量同一组已知尺寸的零件，计算稳定性指标并分析结果。
4. 提供改进建议：根据评估结果，提供改进测量系统的建议和措施，以提高测量准确性和稳定性。
四、任务步骤1. 准备工作在开始MSA作业之前，需要进行以下准备工作：- 确定测量系统的测量范围和要求。
- 准备一组已知尺寸的零件，用于后续的测量。
- 确定测量系统的操作规程和要求。
- 确定测量系统的操作员，并提供相应的培训和指导。
2. 评估测量系统的重复性在这一步骤中，我们将评估测量系统的重复性。
请按照以下步骤进行操作：- 使用测量系统测量一组已知尺寸的零件，记录每个测量结果。
- 根据测量结果计算重复性指标，如R&R值。
- 分析结果并得出结论，评估测量系统的重复性是否满足要求。
3. 评估测量系统的再现性在这一步骤中，我们将评估测量系统的再现性。
请按照以下步骤进行操作：- 将同一组已知尺寸的零件交给不同的操作员进行测量，记录每个操作员的测量结果。
MSA作业指导书
MSA作业指导书一、背景介绍MSA（测量系统分析）是一种用于评估和改进测量系统准确性和稳定性的方法。
它被广泛应用于各种行业，包括制造业、医疗保健、汽车等。
本文旨在提供一份详细的MSA作业指导书，以帮助您进行MSA分析并优化测量系统的性能。
二、目标本次MSA作业的主要目标是评估测量系统的准确性、稳定性和重复性，并提供改进建议，以确保测量结果的可靠性和一致性。
通过完成本次作业，您将能够全面了解测量系统的性能，并采取适当的措施以提高其准确性和稳定性。
三、作业步骤1. 确定测量系统在本次作业中，我们将使用XYZ公司的测量系统作为案例研究。
该测量系统用于测量产品尺寸，并且在生产过程中起到关键作用。
2. 收集数据为了评估测量系统的性能，我们需要收集足够的数据样本。
在本次作业中，我们将收集100个产品样本，并记录测量结果。
3. 评估测量系统的准确性通过与已知准确值进行比较，我们可以评估测量系统的准确性。
在本次作业中，我们将使用标准测量工具对样本进行测量，并与已知准确值进行比较。
4. 评估测量系统的稳定性测量系统的稳定性是指在重复测量相同样本时，测量结果的一致性。
我们将使用重复测量方法来评估测量系统的稳定性。
5. 评估测量系统的重复性重复性是指在不同操作员、不同时间和不同测量设备下，测量结果的一致性。
我们将通过多个操作员和多个测量设备来评估测量系统的重复性。
6. 分析结果并提出改进建议在完成数据收集和评估后，我们将对结果进行分析，并提出改进建议。
这些建议可能涉及调整测量设备、改进操作流程或提供员工培训等。
四、数据收集和分析在本次作业中，我们将收集100个产品样本的测量数据，并使用统计软件对数据进行分析。
通过分析数据，我们可以得出以下结论：- 测量系统的准确性在可接受范围内，与已知准确值的差异不超过0.1毫米。
- 测量系统的稳定性良好，重复测量结果的差异不超过0.05毫米。
- 测量系统的重复性较差，不同操作员和不同测量设备下的测量结果差异较大。
MSA作业指导书
MSA作业指导书一、引言MSA（测量系统分析）是一种用于评估和改进测量系统的方法。
它能够帮助我们确定测量系统的准确性、稳定性和重复性，从而确保我们所使用的数据是可靠的。
本指导书旨在为您提供关于MSA的详细信息和指导，以便您能够正确地执行和应用MSA方法。
二、背景在制造和生产过程中，测量系统扮演着至关重要的角色。
它们用于测量和评估产品的特性，从而确保产品的质量符合要求。
然而，如果测量系统本身存在问题，那么所得到的数据将是不准确的，从而导致错误的判断和决策。
因此，对测量系统进行评估和改进是至关重要的。
三、MSA的目的MSA的主要目的是评估测量系统的能力和稳定性，以确保其能够提供准确、一致和可靠的测量结果。
通过使用MSA方法，我们可以识别和消除测量系统中的误差和变异，从而提高测量系统的性能。
四、MSA的步骤1. 确定测量系统的类型：首先，我们需要确定所使用的测量系统的类型。
常见的测量系统类型包括计量工具、传感器、显微镜等。
不同类型的测量系统可能需要不同的评估方法。
2. 收集测量数据：接下来，我们需要收集一组样本数据，以便对测量系统进行评估。
这些数据应该是真实的、充分的，并且涵盖了测量系统可能遇到的各种情况。
3. 分析数据：在此步骤中，我们将对收集到的数据进行统计分析，以评估测量系统的准确性、稳定性和重复性。
常用的统计指标包括均值、方差、标准偏差等。
4. 评估测量系统的能力：基于数据分析的结果，我们可以评估测量系统的能力。
常用的评估方法包括测量系统能力指数（Cpk）、测量系统误差（ME）等。
这些指标可以帮助我们判断测量系统是否满足要求。
5. 改进测量系统：如果评估结果显示测量系统存在问题，我们需要采取相应的措施来改进测量系统的性能。
可能的改进方法包括校准仪器、更换传感器、调整测量方法等。
五、MSA的工具和技术在执行MSA过程中，我们可以使用一些常见的工具和技术来帮助我们进行数据分析和评估。
这些工具和技术包括直方图、散点图、方差分析、回归分析等。
测量系统分析(MSA)作业指导书
Ⅲ. %R＆R＞30%,表示该测量系统不可接收,必须加以改进。
Ⅳ.判定结果记录于《量具重复性和再现性报告》判定栏内。
D ndc(区别分类数)
ndc应该四舍五入到整数，要能大于或等于5。
5.4偏倚&线性分析:
5.4.1基于过程变差,在测量系统工作范围内选5个零件,确定它们的基准值,由一位评价人对每个零
件测量大于10次,零件随机抽取.将数据填入偏倚/线性分析表。
5.4.2计算零件偏倚,分析偏倚与基准的线性关系
5.4.3判别与原因分析:偏倚受控及具有线性关系则可以接受
5.4.4 A当偏差过大可分析下面几种原因: B当系统为非线性时可分析下面几种原因:
A1标准或基准值误差B1仪器没有正确校准
A2仪器磨损B2仪器磨损
A3操作不当B3标准量具误差
5.5稳定性分析:
挑选3-5个样品在规定的时间内(一般为一个月)观察其随时间变化偏倚的总变差。将数据填入
稳定性分析表。如变差受控则接受.如有超控或周期性变化则查找分析原因直到受控为止。
5.6 MSA分析相关记录之保存应依照《记录管理程序》执行。
6.记录
6.1量具重复性和再现性报告WI-W-139-01
1.目的
为决定过程中量测器具是否适当，借用量测系统分析（MSA）量化量具、操作者和产品之变
异，制订此规范操作管理依据。
2.范围
包含所有质量控制计划所控制的或客户要求的量测仪器分析作业。
3.职责与权限
3.1各部门：搜集分析量测系统所需的资料。
3.2品管部：分析量测系统。
4.名词定义
4.1 R&R分析：量具重复性与再现性分析，再现性是指同一种量具同一位操作者，当多次量测相同
MSA作业指导书
MSA作业指导书1目的对测量系统变差进行分析评估，以确定测量系统是否满足规定的要求。
2适用范围适用于产品控制计划中所要求的和/或顾客要求的测量设备的测量系统分析。
3职责实验室负责测量系统分析,包括对再现性、重复性、稳定性、线性和偏倚的研究。
4工作程序4.1测量系统分析的时机4.1.1常规产品:每年年初制定《年度测量系统分析计划》，实验室审核后并经副总经理批准后实行。
4.1.2新产品开发过程中,按APQP进程安排。
4.1.3顾客有要求时。
4.2测量分析的方法公司对测量设备进行测量分析的方法目前有6种（计量型：偏倚、重复性、再现性、稳定性、线性；计数：小样法）。
每次测量时可任选其中一种或几种。
4.3分析准备4.3.1样本：取已确定特性的10个样件，并编号；4.3.2操作人员：专业从事测量的人员2～3名。
编号为A、B、C；4.3.3已校准合格的量具。
4.4数据收集4.4.1操作人员A随机顺序测量10个样件，由另一人将结果填写在“量具重复性和再现性数据表”中。
B、C如上测量和记录。
4.4.2重复2次以上操作，各自随机顺序测量10个样件一次，结果填写在表中相应空格。
4.4.3各测量者的测量数据避免给测量者得知，避免造成测量结果互相影响。
4.5数据计算结果分析：经过计算得出该测量系统的重复性和再现性%R&R，并按通用经验规则判定该测量系统是否可接受：a)当测量系统%R&R＜10%时，表示测量系统可接受；b)当测量系统10%≤%R&R≤30%时,考虑到经济性,尚可使用；c)当测量系统%R&R≥30%时，表示该测量系统不符合要求，计量员应及时进行原因分析，并按《纠正和预防措施程序》提出纠正措施，限期整改、验证和重新进行分析，直至符合要求。
d)当测量系统分析结果趋近于允许接收上限时，实验室应及时将测量结果通知相关部门，采取预防措施。
4.6计数型量具4.6.1把各个零件与某些指定限值比较，如果满足限值则接受该零件，否则拒收；4.6.2选取10～20个零件进行，二位评价人以一种能防止评价人偏倚的方式两次测量所有零件，结果记录于计数型量具研究表格，符合规范限值的零件，记“OK”，不符合规范限值的零件，记“NG”。
MSA作业指导书

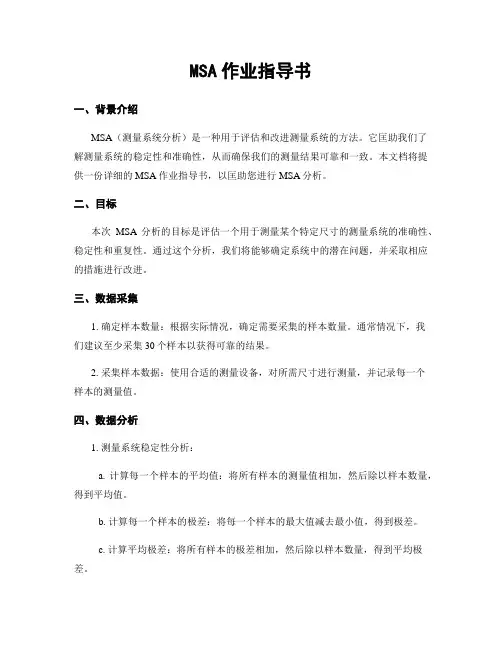

MSA作业指导书一、背景介绍MSA（测量系统分析）是一种用于评估和改进测量系统的方法。
它匡助我们了解测量系统的稳定性和准确性，从而确保我们的测量结果可靠和一致。
本文档将提供一份详细的MSA作业指导书，以匡助您进行MSA分析。
二、目标本次MSA分析的目标是评估一个用于测量某个特定尺寸的测量系统的准确性、稳定性和重复性。
通过这个分析，我们将能够确定系统中的潜在问题，并采取相应的措施进行改进。
三、数据采集1. 确定样本数量：根据实际情况，确定需要采集的样本数量。
通常情况下，我们建议至少采集30个样本以获得可靠的结果。
2. 采集样本数据：使用合适的测量设备，对所需尺寸进行测量，并记录每一个样本的测量值。
四、数据分析1. 测量系统稳定性分析：a. 计算每一个样本的平均值：将所有样本的测量值相加，然后除以样本数量，得到平均值。
b. 计算每一个样本的极差：将每一个样本的最大值减去最小值，得到极差。
c. 计算平均极差：将所有样本的极差相加，然后除以样本数量，得到平均极差。
d. 计算极差的标准差：对所有样本的极差进行统计分析，计算标准差。
e. 根据标准差的大小，判断测量系统的稳定性。
标准差越小，表示测量系统越稳定。
2. 测量系统准确性分析：a. 将每一个样本的测量值与实际值进行比较，计算偏差。
b. 计算偏差的平均值和标准差。
c. 根据标准差的大小，判断测量系统的准确性。
标准差越小，表示测量系统越准确。
3. 测量系统重复性分析：a. 对每一个样本进行多次测量，记录每次测量的结果。
b. 计算每一个样本的测量值的平均值和标准差。
c. 根据标准差的大小，判断测量系统的重复性。
标准差越小，表示测量系统的重复性越好。
五、结果解释与改进措施1. 根据稳定性、准确性和重复性的分析结果，判断测量系统的整体性能。
2. 如果发现测量系统存在问题，可以采取以下改进措施：a. 校准或者调整测量设备，以提高准确性。
b. 培训操作人员，以提高稳定性和重复性。
MSA作业指导书
MSA作业指导书一、引言本文档旨在提供对于MSA（测量系统分析）作业的详细指导，以确保测量系统的准确性和可靠性。
MSA是一种用于评估和改进测量系统的方法，以确保测量结果的可靠性和一致性。
本指导书将详细介绍MSA的目的、范围、方法和步骤，以及相应的数据分析和报告要求。
二、目的MSA的目的是评估测量系统的准确性、稳定性和重复性，以确定测量误差的来源，并采取相应的措施进行改进。
通过进行MSA分析，可以确保测量系统的可靠性，从而提高产品质量和生产效率。
三、范围本次MSA作业的范围包括以下方面：1. 测量设备：包括测量仪器、传感器和相关设备。
2. 测量方法：包括测量过程、测量程序和测量标准。
3. 测量人员：包括测量操作员和相关人员。
四、方法和步骤1. 确定测量系统的特征：首先需要确定测量系统的特征，包括测量范围、测量精度和测量稳定性等。
2. 采集数据：根据测量系统的特征，选择合适的样本进行测量，并记录相应的测量数据。
3. 数据分析：对采集到的数据进行分析，包括计算平均值、标准偏差、方差和相关系数等。
4. 评估测量系统的准确性和稳定性：根据数据分析的结果，评估测量系统的准确性和稳定性，并确定是否需要进行改进。
5. 提出改进建议：根据评估结果，提出相应的改进建议，包括调整测量设备、优化测量方法和培训测量人员等。
6. 实施改进措施：根据改进建议，实施相应的改进措施，并监控改进效果。
7. 编写报告：根据数据分析和改进措施的结果，编写相应的MSA报告，包括问题描述、分析方法、结果和建议等。
五、数据分析和报告要求1. 数据分析：对采集到的数据进行详细的分析，包括计算统计指标、绘制图表和进行假设检验等。
2. 报告内容：报告应包括以下内容：- 问题描述：清晰描述测量系统存在的问题和需改进的方面。
- 分析方法：详细描述数据分析的方法和步骤。
- 结果：展示数据分析的结果，包括统计指标、图表和假设检验的结果。
- 建议：根据分析结果提出相应的改进建议，包括调整测量设备、优化测量方法和培训测量人员等。
测量系统分析作业指导书MSA
测量系统分析作业指导书MSA测量系统分析作业指导书1. 目的为正确进行测量系统分析工作提供操作指导。
2. 工作程序2.1 编制测量系统分析计划2.1.1 确定测量系统分析项目，根据技术部的控制计划和特殊特性清单编制《测量系统分析计划》。
2.1.2确定评价人，由于目的是评价全部的测量系统，评价人应该从那些正常操作该检测设备的人员中选择。
2.1.3 确定被测特性，当一个检测设备使用于较多个产品测量特性时，应选择被测产品特性要求最严格的特性进行测量系统分析。
2.1.4 确定分析方法，根据测量系统实际使用要求选择适宜的研究方法。
2.2 测量系统的研究工作2.2.1 选择基准样件，基准样件的选择对适当的分析是很关键的，对计量型检测设备，被测零件的选择应尽可能覆盖整个预期的过程变差。
2.2.2根据《测量系统分析计划》中规定的日期、评价人、分析方法等，由质量部组织测量系统使用部门实施测量系统分析。
当实际情况偏离年度计划时，根据实际情况进行适当调整。
3、测量系统分析方法3.1计量型检测设备宽度误差的分析方法，主要是采用平均值和极差法（X&R）研究测量系统的重复性与再现性（GRR）。
3.1.1术语3.1.1.1重复性——又称设备变差（符号EV），是指在固定和规定的测量条件下由一位测量者使用一种测量仪器，连续（短期）多次测量同一试样的同一特性时获得测量变差。
它是系统内变差。
3.1.1.2再现性——又称评价人变差（符号A V），是指由不同的评价人使用相同的测量仪器，测量同一试样的同一特性时测量平均值的变差。
它是系统间变差。
3.1.1.3GRR——又称量具重复性和再现性，它是对测量系统重复性和再现性合成变差的估计。
3.1.1.4零件变差——符号PV，指零件与零件之间的变差。
3.1.1.5分级数——符号ndc，指覆盖预期的产品变差所用不重叠的97%置信区间的数量。
3.1.2研究前的准备3.1.2.1样本的选取选择同型号规格的10个试样，这10个试样必须能代表实际的过程变差范围，即这批试样应包含这个规格的从最大到最小的不同值。
