提高高炉炉料中球团矿配比
球团矿的制备及性能测试
实验2 球团矿的制备及性能测试一、球团矿的发展现状与趋势精料和合理的炉料结构一直是国内炼铁界努力探索的课题。
球团矿作为良好的高炉炉料，不仅具有品位高、强度好、易还原、粒度均匀等优点，而且酸性球团矿与高碱度烧结矿搭配，可以构成高炉合理的炉料结构，使得高炉达到增产节焦、提高经济效益的目的，因而近年来国内炼铁球团矿产量和用量大幅增加，不仅中小型高炉普遍使用，大型高炉如马钢2500M3高炉、昆钢2000 M3高炉、宝钢、攀钢等也加大了球团矿的配料比例。
大力发展球团矿已成为有关权威机构、学术会议以及生产厂家关注的焦点和共识，国内目前已形成一股球团矿“热”。
1、球团矿具有规则的形状、均匀的粒度、高的强度（抗压和抗磨），能进一步改善高炉的透气性和炉内煤气的均匀分布;球团矿FeO含量低，有较好的还原性（充分焙烧后，有发达的微孔）更有利于高炉内还原反应的进行。
因此，球团矿在我国高炉操作者的心目中称之为“顺气丸”，其冶金性能好，非其它熟料所能比。
2、国内大量的理论研究和生产实践表明，高碱度烧结矿与酸性炉料搭配有一个合适的配比。
大型高炉采用75% ~70%碱度为1.85左右的烧结矿与25% ~ 30%的酸性球团矿是合理的炉料结构。
当酸性球团配入比例为25% ~ 30%时，其在炉内软熔区间的最大压差值最小，也就是按此比例搭配效果最佳。
3、在上述合适的范围内，在高炉正常运行情况下，球团矿入炉配比的高低是由其质量≤3.0%; S≤决定的。
高质量的球团矿应具有的指标为：TFe≥65%; FeO≤1.0%; SiO20.04%; 球团矿粒度8—16mm占95%以上；转鼓指数（ISO）≥96%，抗压强度≥2500N/个球。
目前，我国冶金企业生产的球团矿，特别是竖炉球团矿与高质量球团矿及进口球团矿相比，普遍存在着相当的差距。
纵观国内外先进高炉炼铁经验，在原料供应可能的情况下，合理的炉料结构发展趋势是：a）高炉少吃或不吃生料；b）增加高炉球团矿的用量；c）减少烧结矿的用量（即提高烧结矿的品位，应当相应提高烧结矿的碱度，否则烧结矿的强度、冶金性能将会有较大的下降。
球团矿比例
球团矿比例（原创实用版）目录1.球团矿的定义和重要性2.球团矿比例对高炉炼铁的影响3.球团矿比例的控制和优化4.我国球团矿比例的现状和挑战5.未来发展趋势和建议正文一、球团矿的定义和重要性球团矿是指通过造球机将粉矿压制成球状，具有一定粒度和强度的矿料。
球团矿在高炉炼铁过程中具有重要作用，它可以提高矿石的利用率，降低焦炭消耗，减少环境污染，提高炼铁产量。
因此，球团矿在现代高炉炼铁中占据重要地位。
二、球团矿比例对高炉炼铁的影响球团矿比例是指球团矿在高炉炉料中的占比。
合适的球团矿比例可以带来以下优势：1.提高矿石利用率：球团矿的粒度和强度较好，能够在高炉内迅速熔化，提高矿石的利用率。
2.降低焦炭消耗：球团矿可以减少高炉内的粉末矿石，降低焦炭的消耗。
3.减少环境污染：球团矿的燃烧性能较好，可以降低炉内一氧化碳和二氧化硫的排放。
然而，过高或过低的球团矿比例都会对高炉炼铁产生不利影响。
过高的球团矿比例可能导致炉内透气性变差，影响高炉的稳定性；过低的球团矿比例则会降低矿石的利用率，增加焦炭消耗。
三、球团矿比例的控制和优化为了保证高炉炼铁的正常运行，需要对球团矿比例进行控制和优化。
具体措施如下：1.合理配置矿石资源：根据矿石的性质和市场需求，合理配置球团矿和粉矿的比例。
2.提高球团矿质量：通过改进造球工艺，提高球团矿的强度和粒度，以满足高炉炼铁的需求。
3.优化高炉操作：根据球团矿比例的变化，及时调整高炉的操作参数，保证高炉的稳定性。
四、我国球团矿比例的现状和挑战近年来，我国球团矿比例逐渐提高，但在实际生产过程中仍面临以下挑战：1.球团矿质量不稳定：由于矿石性质和生产工艺的差异，导致球团矿质量存在波动。
2.球团矿比例控制难度大：受矿石资源、市场需求等因素影响，球团矿比例控制存在一定难度。
3.环保压力增大：随着环保政策的不断加强，对球团矿生产过程中的环保要求也越来越高。
五、未来发展趋势和建议针对上述挑战，我国球团矿产业未来发展应关注以下几个方面：1.提高球团矿质量：通过技术创新，改进生产工艺，提高球团矿的质量和稳定性。
提高高炉炉料中球团矿配比

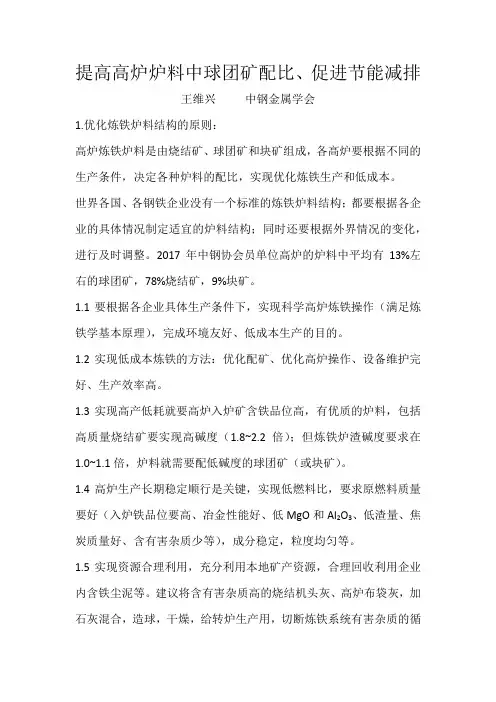

提高高炉炉料中球团矿配比、促进节能减排王维兴中钢金属学会1.优化炼铁炉料结构的原则：高炉炼铁炉料是由烧结矿、球团矿和块矿组成，各高炉要根据不同的生产条件，决定各种炉料的配比，实现优化炼铁生产和低成本。
世界各国、各钢铁企业没有一个标准的炼铁炉料结构；都要根据各企业的具体情况制定适宜的炉料结构；同时还要根据外界情况的变化，进行及时调整。
2017年中钢协会员单位高炉的炉料中平均有13%左右的球团矿，78%烧结矿，9%块矿。
1.1要根据各企业具体生产条件下，实现科学高炉炼铁操作（满足炼铁学基本原理），完成环境友好、低成本生产的目的。
1.2实现低成本炼铁的方法：优化配矿、优化高炉操作、设备维护完好、生产效率高。
1.3实现高产低耗就要高炉入炉矿含铁品位高，有优质的炉料，包括高质量烧结矿要实现高碱度（1.8~2.2倍）；但炼铁炉渣碱度要求在1.0~1.1倍，炉料就需要配低碱度的球团矿（或块矿）。
1.4高炉生产长期稳定顺行是关键，实现低燃料比，要求原燃料质量要好（入炉铁品位要高、冶金性能好、低MgO和Al2O3、低渣量、焦炭质量好、含有害杂质少等），成分稳定，粒度均匀等。
1.5实现资源合理利用，充分利用本地矿产资源，合理回收利用企业内含铁尘泥等。
建议将含有害杂质高的烧结机头灰、高炉布袋灰，加石灰混合，造球，干燥，给转炉生产用，切断炼铁系统有害杂质的循环富集。
1.6球团工艺相比烧结工艺的优越性1）产品冶金性能一般来说，烧结矿综合冶金性能优于球团矿，因此，高炉炼铁炉料中以高碱度烧结矿（在 1.8~2.2倍）为主。
但是，炼铁炉渣碱度要求在1.0左右，必须搭配一部分酸性球团矿，这样结构炉料的冶金性能才最优，使高炉生产正常进行。
球团矿的缺点是膨胀率高，易粉化。
目前，北美和欧洲一些高炉使用100%自熔性球团矿，冶金性能完全能满足高炉炼铁的要求，也取得了较好的高炉生产指标。
2）生产运行费用球团工序能耗是烧结的2/3，环保治理费用低，铁品位比烧结高5~9个百分点（原料品位、碱度相同条件下），炼铁生产效益高10元/t 。
论提高高炉炉料中球团矿配比

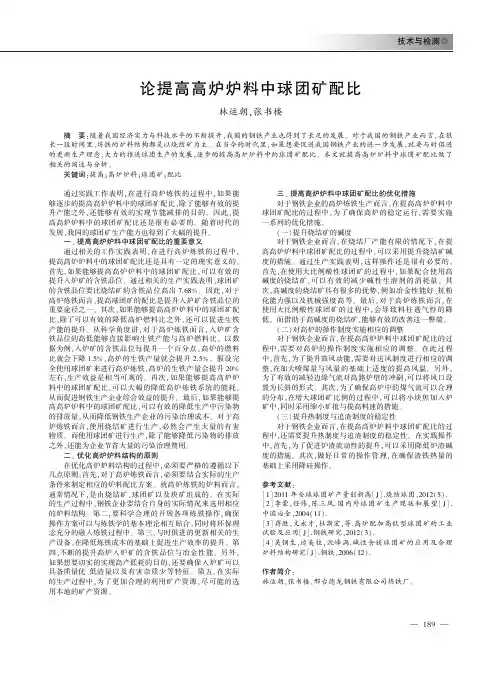

技术与检测Һ㊀论提高高炉炉料中球团矿配比林运朝ꎬ张书楼摘㊀要:随着我国经济实力与科技水平的不断提升ꎬ我国的钢铁产业也得到了长足的发展ꎮ对于我国的钢铁产业而言ꎬ在很长一段时间里ꎬ炼铁的炉料结构都是以烧结矿为主ꎮ在当今的时代里ꎬ如果想要促进我国钢铁产业的进一步发展ꎬ就要与时俱进的更新生产理念ꎬ大力的推进球团生产的发展ꎬ逐步的提高高炉炉料中的球团矿配比ꎮ本文就提高高炉炉料中球团矿配比做了相关的阐述与分析ꎮ关键词:提高ꎻ高炉炉料ꎻ球团矿ꎻ配比㊀㊀通过实践工作表明ꎬ在进行高炉炼铁的过程中ꎬ如果能够逐步的提高高炉炉料中的球团矿配比ꎬ除了能够有效的提升产能之外ꎬ还能够有效的实现节能减排的目的ꎮ因此ꎬ提高高炉炉料中的球团矿配比还是很有必要的ꎮ随着时代的发展ꎬ我国的球团矿生产能力也得到了大幅的提升ꎮ一㊁提高高炉炉料中球团矿配比的重要意义通过相关的工作实践表明ꎬ在进行高炉炼铁的过程中ꎬ提高高炉炉料中的球团矿配比还是具有一定的现实意义的ꎮ首先ꎬ如果能够提高高炉炉料中的球团矿配比ꎬ可以有效的提升入炉矿的含铁品位ꎮ通过相关的生产实践表明ꎬ球团矿的含铁品位要比烧结矿的含铁品位高出７.６８％ꎮ因此ꎬ对于高炉炼铁而言ꎬ提高球团矿的配比是提升入炉矿含铁品位的重要途径之一ꎮ其次ꎬ如果能够提高高炉炉料中的球团矿配比ꎬ除了可以有效的降低高炉燃料比之外ꎬ还可以促进生铁产能的提升ꎮ从科学角度讲ꎬ对于高炉炼铁而言ꎬ入炉矿含铁品位的高低能够直接影响生铁产能与高炉燃料比ꎮ以数据为例ꎬ入炉矿的含铁品位每提升一个百分点ꎬ高炉的燃料比就会下降１.５％ꎬ高炉的生铁产量就会提升２.５％ꎮ假设完全使用球团矿来进行高炉炼铁ꎬ高炉的生铁产量会提升２０％左右ꎬ生产效益是相当可观的ꎮ再次ꎬ如果能够提高高炉炉料中的球团矿配比ꎬ可以大幅的降低高炉炼铁系统的能耗ꎬ从而促进钢铁生产企业综合效益的提升ꎮ最后ꎬ如果能够提高高炉炉料中的球团矿配比ꎬ可以有效的降低生产中污染物的排放量ꎬ从而降低钢铁生产企业的污染治理成本ꎮ对于高炉炼铁而言ꎬ使用烧结矿进行生产ꎬ必然会产生大量的有害物质ꎮ而使用球团矿进行生产ꎬ除了能够降低污染物的排放之外ꎬ还能为企业节省大量的污染治理费用ꎮ二㊁优化高炉炉料结构的原则在优化高炉炉料结构的过程中ꎬ必须要严格的遵循以下几点原则:首先ꎬ对于高炉炼铁而言ꎬ必须要结合实际的生产条件来制定相应的炉料配比方案ꎮ就高炉炼铁的炉料而言ꎬ通常情况下ꎬ是由烧结矿㊁球团矿以及块矿组成的ꎮ在实际的生产过程中ꎬ钢铁企业要结合自身的实际情况来选用相应的炉料结构ꎮ第二ꎬ要科学合理的开展各项炼铁操作ꎬ确保操作方案可以与炼铁学的基本理论相互贴合ꎬ同时将环保理念充分的融入炼铁过程中ꎮ第三ꎬ与时俱进的更新相关的生产设备ꎬ在降低炼铁成本的基础上促进生产效率的提升ꎮ第四ꎬ不断的提升高炉入炉矿的含铁品位与冶金性能ꎮ另外ꎬ如果想要切实的实现高产低耗的目的ꎬ还要确保入炉矿可以具备质量优㊁低渣量以及有害杂质少等特征ꎮ第五ꎬ在实际的生产过程中ꎬ为了更加合理的利用矿产资源ꎬ尽可能的选用本地的矿产资源ꎮ三㊁提高高炉炉料中球团矿配比的优化措施对于钢铁企业的高炉炼铁生产而言ꎬ在提高高炉炉料中球团矿配比的过程中ꎬ为了确保高炉的稳定运行ꎬ需要实施一系列的优化措施ꎮ(一)提升烧结矿的碱度对于钢铁企业而言ꎬ在烧结厂产能有限的情况下ꎬ在提高高炉炉料中球团矿配比的过程中ꎬ可以采用提升烧结矿碱度的措施ꎮ通过生产实践表明ꎬ这样操作还是很有必要的ꎮ首先ꎬ在使用大比例酸性球团矿的过程中ꎬ如果配合使用高碱度的烧结矿ꎬ可以有效的减少碱性生溶剂的消耗量ꎮ其次ꎬ高碱度的烧结矿具有很多的优势ꎬ例如冶金性能好㊁抗粉化能力强以及机械强度高等ꎮ最后ꎬ对于高炉炼铁而言ꎬ在使用大比例酸性球团矿的过程中ꎬ会导致料柱透气性的降低ꎮ而借助于高碱度的烧结矿ꎬ能够有效的改善这一弊端ꎮ(二)对高炉的操作制度实施相应的调整对于钢铁企业而言ꎬ在提高高炉炉料中球团矿配比的过程中ꎬ需要对高炉的操作制度实施相应的调整ꎮ在此过程中ꎬ首先ꎬ为了提升鼓风动能ꎬ需要对送风制度进行相应的调整ꎬ在加大喷煤量与风量的基础上适度的提高风温ꎮ另外ꎬ为了有效的减轻边缘气流对高路炉壁的冲刷ꎬ可以将风口设置为长斜的形式ꎮ其次ꎬ为了确保高炉中的煤气流可以合理的分布ꎬ在增大球团矿比例的过程中ꎬ可以将小块焦加入炉矿中ꎬ同时采用缩小矿批与提高料速的措施ꎮ(三)提升热制度与追渣制度的稳定性对于钢铁企业而言ꎬ在提高高炉炉料中球团矿配比的过程中ꎬ还需要提升热制度与追渣制度的稳定性ꎮ在实践操作中ꎬ首先ꎬ为了促进炉渣流动性的提升ꎬ可以采用降低炉渣碱度的措施ꎮ其次ꎬ做好日常的操作管理ꎬ在确保渣铁热量的基础上采用降硅操作ꎮ参考文献:[１]２０１１年全球球团矿产量创新高[Ｊ].烧结球团ꎬ２０１２(５). [２]李蒙ꎬ任伟ꎬ陈三凤.国内外球团矿生产现状和展望[Ｊ].中国冶金ꎬ２００４(１１).[３]蒋胜ꎬ文永才ꎬ杜斯宏ꎬ等.高炉配加高钛型球团矿的工业试验及应用[Ｊ].钢铁研究ꎬ２０１２(３).[４]吴钢生ꎬ边美柱ꎬ沈峰满.碱性含镁球团矿的应用及合理炉料结构研究[Ｊ].钢铁ꎬ２００６(１２).作者简介:林运朝ꎬ张书楼ꎬ邢台德龙钢铁有限公司炼铁厂ꎮ９８１。
太钢高炉提高球团配比生产实践分析共28页文档
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
太钢高炉提高球团配比生产实践分析
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
唐钢3号高炉提高块矿配比的生产实践
唐钢3号高炉提高块矿配比的生产实践唐钢3号高炉提高块矿配比的生产实践1. 引言唐钢3号高炉作为国内最大的高炉之一，一直以来备受关注。
近年来，随着市场需求和环保要求的变化，提高块矿配比已经成为了当前炼铁生产的一大趋势。
在这样的背景下，唐钢3号高炉提高块矿配比的生产实践备受瞩目。
本文将深入探讨这一话题，并结合个人观点对该实践进行分析。
2. 块矿配比提高的必要性在探讨唐钢3号高炉提高块矿配比的生产实践之前，首先我们需要明确提高块矿配比的必要性。
传统的炼铁生产中，以矿石为主要原料，而块矿则相对含有更高的铁量，更有利于高炉的稳定生产。
提高块矿配比还可以降低炼铁生产成本，在一定程度上提升企业的盈利能力。
对于唐钢3号高炉而言，提高块矿配比的生产实践无疑具有着重要的意义。
3. 实践过程与技术创新唐钢3号高炉提高块矿配比的生产实践并非一蹴而就，而是需要经过一系列的实践过程和技术创新。
需要从原料的选取、炉料的比例、机械设备的调整等方面入手，对现有的生产流程进行调整和优化。
技术创新也是必不可少的一环。
新型的块矿炼制技术、熔剂的改进、热风炉的升级等都可以为提高块矿配比提供技术保障。
在整个实践过程中，需要不断地总结经验、改进技术，不断提高块矿配比的生产水平。
4. 实践效果与运行稳定性唐钢3号高炉提高块矿配比的生产实践取得了哪些实际效果？可以通过炼铁的产量、能耗指标、原料利用率等方面指标来评估实践效果。
运行稳定性也是不可忽视的一点。
高炉的运行稳定性直接关系到整个生产过程的顺利进行，因此需要高度重视。
通过对实践效果和运行稳定性的评估，我们可以更全面地了解唐钢3号高炉提高块矿配比的生产实践的实际成果。
5. 个人观点作为一名炼铁生产的从业者，我对唐钢3号高炉提高块矿配比的生产实践表示了充分的认同。
这样的实践不仅可以降低生产成本，提升企业盈利能力，还可以更好地满足市场需求和环保要求。
在未来，我期待看到更多的炼铁企业能够加大技术创新和实践投入，推动整个行业的转型升级。
高炉高比例球团冶炼技术推广方案(二)
高炉高比例球团冶炼技术推广方案一、实施背景随着全球钢铁工业的持续发展，高炉-转炉（BF-BOF）流程已无法满足环境保护和资源高效利用的需求。
因此，以球团矿为主要炉料的现代高炉炼铁工艺得到了广泛的应用。
高炉高比例球团冶炼技术以其环保和高效的优势，逐渐成为了钢铁产业转型升级的重要方向。
二、工作原理高炉高比例球团冶炼技术，主要是将球团矿与块矿、焦炭等原料按照一定比例配合，加入高炉进行冶炼。
球团矿是一种经过焙烧处理的预还原物料，具有较高的强度、粒度和活性，能够显著提高炉料的透气性和还原性。
在高炉中，球团矿的预还原度高，能够大量吸收焦炭中的CO 和H2，加速了焦炭的燃烧和挥发。
同时，球团矿的强度高、不易破损，能够提高炉料的透气性和还原性，从而降低了能源消耗和环境污染。
三、实施计划步骤1. 确定实施范围：选择适合的钢铁企业进行高炉高比例球团冶炼技术的推广应用。
2. 技术调研：对目标企业进行实地考察，了解其生产工艺、装备水平、原料来源等情况，为技术方案的制定提供依据。
3. 技术方案制定：根据目标企业的实际情况，制定具体的实施方案，包括球团矿的比例、原料配比、焙烧工艺等。
4. 技术培训：对目标企业的技术人员进行培训，使他们了解和掌握高炉高比例球团冶炼技术的原理、操作规程等。
5. 技术实施：按照制定的技术方案，逐步推广应用到目标企业的生产过程中。
6. 监测与评估：对应用效果进行监测和评估，及时调整技术方案，不断完善和提升技术水平。
四、适用范围高炉高比例球团冶炼技术适用于钢铁企业生产过程中的炼铁环节，特别是对于具有较高环保要求和资源高效利用需求的企业。
同时，该技术也可适用于其他具有类似生产工艺和需求的行业。
五、创新要点1. 高效利用资源：通过提高球团矿的比例，实现了资源的的高效利用，降低了能源消耗和环境污染。
2. 改善冶金性能：球团矿的预还原度高、强度高、不易破损，能够改善炉料的透气性和还原性，提高钢铁产品的质量和产量。
宝钢不锈钢2 500m3高炉提高块矿配比实践
摘要宝钢不锈钢2500m3高炉通过上下部制度的调整、改善炉渣性能、稳定原燃料质量、强化设备管理等多项措施，使块矿使用比例逐步提高，实现了降本增效。
关键词高炉块矿冶炼1 引言近年来钢铁行业的逐步升温，给钢铁企业带来机遇的同时也带来巨大的压力。
2004年年底矿石价格的大幅上扬，迫使各大钢铁企业努力寻求一条适合自身降本增效的道路。
块矿虽属生矿，其冶金性能比球团矿略差，但由于块矿具有比球团矿价格低、省下了建造球团的设备费用及占地费用、减弱了环境污染等优点，所以在生产中只要采取有效的技术手段，提高冶炼技术水平，提高块矿配比后仍可获得较好的冶炼效果。
2 高炉使用块矿基本情况宝钢不锈钢炼铁厂拥有2500m3和750m3高炉各1座，炉料结构采用高碱度烧结矿+球团矿+块矿三元结构。
入炉原料除自产烧结矿外，其他矿石全需外购，近年来炉料结构见表1。
随着高炉冶炼的不断强化，烧结机的生产能力不足逐渐成为制约高炉生产的瓶颈，通过炉料结构的优化，2座高炉2003年开始逐步增大块矿及球团矿的人炉比例，取得了良好的经济指标。
2005年，球团矿供应进一步紧张，在高炉炉况稳定的条件下，适当提高了块矿人炉比例，不但有效地解决了烧结生产能力不足的矛盾，而且通过置换部分球团矿用量，降低了生铁矿石消耗成本。
3 块矿冶炼特性2500m3高炉所用块矿有澳矿、安吉拉斯矿、海南矿等，其中主要以澳矿为主(下文主要以澳矿为代表进行论述)。
实验表明，入炉块矿主要有以下特性:(1)品位高，有害杂质(S、P等)含量低；(2)软化温度低(979℃)，软化区间宽(>390 ℃)，不利于高炉料柱透气及炉况顺行；(3)低温爆裂粉化率一般为4％左右，爆裂区间380～600℃，420～650℃蒸汽逸出，易引起块状带透气性变差；(4)RDI-3.l 5在8．87％，RDI+6.3在87．02％，高炉使用比例提高后，常出现透气性指数下降、中心气流过小的现象；(5)脉石含量少，但Al2O3含量高，随着澳矿比例的增加，渣中Al2O3升高，降低炉渣的流动性，降低脱S能力而影响生铁质量；(6)采用露天堆放，受天气影响容易粘结，造成筛分不净，使炉内气流波动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提高高炉炉料中球团矿配比、促进节能减排王维兴中钢金属学会1.优化炼铁炉料结构的原则：高炉炼铁炉料是由烧结矿、球团矿和块矿组成，各高炉要根据不同的生产条件，决定各种炉料的配比，实现优化炼铁生产和低成本。
世界各国、各钢铁企业没有一个标准的炼铁炉料结构；都要根据各企业的具体情况制定适宜的炉料结构；同时还要根据外界情况的变化，进行及时调整。
2017年中钢协会员单位高炉的炉料中平均有13%左右的球团矿，78%烧结矿，9%块矿。
1.1要根据各企业具体生产条件下，实现科学高炉炼铁操作（满足炼铁学基本原理），完成环境友好、低成本生产的目的。
1.2实现低成本炼铁的方法：优化配矿、优化高炉操作、设备维护完好、生产效率高。
1.3实现高产低耗就要高炉入炉矿含铁品位高，有优质的炉料，包括高质量烧结矿要实现高碱度（1.8~2.2倍）；但炼铁炉渣碱度要求在1.0~1.1倍，炉料就需要配低碱度的球团矿（或块矿）。
1.4高炉生产长期稳定顺行是关键，实现低燃料比，要求原燃料质量要好（入炉铁品位要高、冶金性能好、低MgO和Al2O3、低渣量、焦炭质量好、含有害杂质少等），成分稳定，粒度均匀等。
1.5实现资源合理利用，充分利用本地矿产资源，合理回收利用企业内含铁尘泥等。
建议将含有害杂质高的烧结机头灰、高炉布袋灰，加石灰混合，造球，干燥，给转炉生产用，切断炼铁系统有害杂质的循环富集。
1.6球团工艺相比烧结工艺的优越性1）产品冶金性能一般来说，烧结矿综合冶金性能优于球团矿，因此，高炉炼铁炉料中以高碱度烧结矿（在1.8~2.2倍）为主。
但是，炼铁炉渣碱度要求在1.0左右，必须搭配一部分酸性球团矿，这样结构炉料的冶金性能才最优，使高炉生产正常进行。
球团矿的缺点是膨胀率高，易粉化。
目前，北美和欧洲一些高炉使用100%自熔性球团矿，冶金性能完全能满足高炉炼铁的要求，也取得了较好的高炉生产指标。
2）生产运行费用球团工序能耗是烧结的2/3，环保治理费用低，铁品位比烧结高5~9个百分点（原料品位、碱度相同条件下），炼铁生产效益高10元/t 。
3）环保球团工艺主废气源比烧结工艺低一半，环保治理投资低，容易达到国标，工厂清洁生产。
4）投资中国经验，球团投资比烧结高30%~50%；大型化后，会降低。
2.球团生产技术球团生产工艺主要有三种：竖炉球团；带式焙烧机球团；链蓖机回转窑球团。
2.1三种球团生产工艺比较：竖炉生产能耗高，产品质量不稳定，是属于要淘汰的设备（国家已提出要淘汰8m2以下的竖炉）；带式焙烧机球团是生产球团的技术发展方向，可使用赤铁矿，能耗低，产品质量好、稳定，但需要有天然气，生产规模大、投资高；目前，我国生产球团矿是以链蓖机回转窑球团工艺为主。
三种球团生产工艺比较见下表：2.2目前，我国竖炉球团产量占球团总产量的35.97%；带式焙烧机球团产量占总产量的5.39%；链蓖机回转窑球团产量占球团总产量的58.63%。
2.3.球团矿的品种：氧化球团矿：酸性球团矿（碱度在0.3~0.8区间的球团矿质量是最不好的）是当前我国生产球团矿的主体。
中性球团矿（碱度在1.0左右）供使用100%球团矿高炉冶炼用。
碱性球团矿含镁球团矿（烧结生产不添加白云石，可提高烧结矿质量，对高炉生产有利）含钒钛球团矿，可对高炉冶炼有护炉作用。
含炭球团矿（冷压工艺生产的，在高温下易粉化）金属化球团矿（是直接还原铁），可用于电炉冶炼的原料。
3.努力提高高炉球团矿配比，是炼铁技术发展的大方向：3.1提高炼铁炉料球团矿配比，可有效地促进炼铁入炉矿含铁品位的提高。
据统计，2017年重点钢铁企业球团矿含铁品位为63.60%，烧结矿含铁品位为55.79%；球团矿含铁品位比烧结矿高7.81%。
高炉多用球团矿可有效地提高入炉矿含铁品位。
3.2.炼铁提高入炉铁品位，促进降低燃料比、增加产量。
炼铁学理论是，入炉矿含铁品位提高1%，高炉燃料比下降1.5%，生铁产量增长2.5%，减少渣量1.5%。
如果炼铁100%使用球团矿，要比使用烧结矿，燃料比下降11.52%，生铁产量增长19.2%。
这个效益是十分可观的。
3.3. 提高炼铁炉料球团矿配比，促进炼铁系统节能减排。
据统计，2017年7月重点钢铁企业球团工序能耗为25.41kgce/t,烧结工序能耗为48.52kgce/t;球团工序能耗比烧结低23.11kgce/t。
如果用一顿球团矿代替一顿烧结矿炼铁，就会使炼铁系统降低23.11kgce/t的能耗。
3.4. 提高炼铁炉料球团矿配比，会降低污染物排放，降低对烧结烟气治理费用。
烧结生产会产生大量的SO2、NO X、二噁英、粉尘等有害物质。
2012年国家公布了对烧结烟气综合治理的标准（GB28662-2012《钢铁烧结、球团工业大气污染物排放标准》），指标基本上与国际先进水平接轨了。
这会加大钢铁企业对环保治理的成本（约50元/吨烧），企业要付出较大的代价（环保投资和运行费）。
如用球团代替烧结，既可以减少或没有污染物排放，大大减少了污染物治理费用。
球团生产废气源量排放比烧结生产烟气量低一半，球团生产废气中含有二噁英、CO2和SO2，N X O等比烧结生产少（详见表3），环保治理简单容易，工厂清洁。
生产球团用天然气，不用煤炭，减少排放CO2和SO2，NXO少，相应降低了环保治理费用。
表3 炼铁系统吨产品废气污染物排放因子情况单位：kg/t产品目前，一些地区政府已提出要降低本地区的污染物排放总量，希望钢铁企业停止烧结生产（欧美已这么去做了）；我国也将面临这个问题。
3.5中国铁矿资源是贫、杂、难选。
为提高我国铁矿使用效率，必须要进行细磨、加强选矿。
这样，我国的铁矿粉是细粒度的居多，有一半铁精粉是适合于去生产球团矿。
但是，历史原因（上世纪50年代，我国全面学习苏联，大量建设烧结机），使我国炼铁的炉料结构一直是以烧结矿为主。
这种局面一直没有得到根本的改善。
现在，我们应尽快转变观念，加强对球团生产的基础理论研究，促进球团生产的发展，促进钢铁工业的节能减排。
太钢的精矿粉-320网目在90%，是适应生产球团矿，但他们选择生产烧结矿，是技术路线的错误。
目前，我国球团质量与国际先进水平相比，存在较多差距：球团含铁品位低（约低5%）含SiO2高，配加皂土多，抗压强度低（生球质量不好），工序能耗高等。
国外已淘汰了竖炉生产球团工艺，大量使用带式焙烧机工艺生产球团矿（适应使用各种类型铁矿、球团质量优越、能耗低），但燃料用天然气的居多。
3.6球团矿有还原膨胀和粉化问题，对高炉生产有较大影响。
使用高比例球团矿，在高炉操作上要有所调整，特别是布料规律，控制煤气流分布等。
4.要开展的工作：组织科研、大学、企业开展自熔性球团生产的技术攻关、机理研究。
这方面我国缺乏理论和实践的支撑；大型高炉使用高比例球团矿的生产经验不足，要开展系列研究等。
要大力推广一批烧结、球团生产先进技术，关键共性技术，促进炼铁系统的节能减排，清洁生产。
5.我国球团生产情况：5.1球团矿产量：目前，我国球团生产能力在2.5亿吨/年，2011年达到2.04亿吨，2017年为1.7亿吨，富余0.8亿吨的生产能力；每年约进口2000万吨的高质量球团矿。
5.2球团矿生产成本比烧结矿贵据统计，使用进口铁精粉生产球团矿，比使用国产矿要贵（国产铁精矿采购成本570.73元/ 吨，进口铁精矿采购成本592.72元/ 吨，进口矿比国产矿贵21.99元/ 吨），影响了高炉使用球团矿的积极性。
太钢、本钢、沙钢、唐钢、鞍钢等企业的球团矿价格比烧结矿高，如下面表述：2017年使用国产铁精粉生产球团矿、烧结矿的生产成本（元/ 吨，）如下：球团矿烧结矿球团矿生产成本比烧结矿贵单位：元/ 吨太钢686.61 517.57 169.04本钢548.62 526.65 21.83唐钢655.83 605.53 50.30柳钢834.79 834.79 0马钢705.40 628.72 72.68沙钢724.22 635.74 88.48南京725.59 675.26 50.33鞍钢752.36 614.98 137.38宝武集团831.73 744.01 87.72各企业之间数据相差较大，是生产具体情况不同；企业之间的铁矿含铁品位、矿种配比、生产技术，操作技术、设备状况等差异大；使用国产矿与进口矿有较大差别，要做具体分析，才能得出科学的判断。
5.3据统计，多年来，全国有100多座高炉球团矿配比在20%以上，部分高炉球团矿配比见下面情况：高炉炼铁炉料结构，%烧结球团块矿入炉铁渣比品位kg/t2017年宝钢4号4747m3 57 25 18 60.04 257 宝钢湛江1号5050m3 78 5 17 59.30 277.7 鞍钢2号3200m3 70.63 27.52 1.85 58.64 338本钢1号4350m3 71.49 28.50 0 57.29本钢6号2600m3 72.14 27.86 0 57.88兴澄1号1280m3 50.12 46.32 4.0 58.77 397酒钢1号450m3 69.59 27.16 3.11 55.61太钢3号1800m3 70.18 29.82 0 59.78 300略阳1号415m3 64.26 35.27 0.58 56.29 3622016年烧结球团块矿入炉铁品位渣比湛江1号79.1 6.9 14.0 59.33鞍钢3200 73.23 23.87 2.90 58.56 332宝钢八一67.51 29.86 2.63 56.78 336北营新2号3200 81.91 18.0 0 57.89 350西林1260 55.0 40.20 3.80 58.54 387 酒钢7号2500m3 69.56 26.79 3.65 53.62 450.5太钢5号4350m3 66.26 32.16 1.58 59.64 304武钢8号4117m3 66.74 22.37 10.89 57.56 351.7首迁3号4073m3 61.80 29.85 9.12 58.79 3152015年烧结球团块矿入炉铁品位渣比kg/t宝钢1号4997m3 72.13 14,67 13.19 59.41 296 宝钢3号4350m3 65.46 21.63 12.90 59.52 280.5 宝钢4号4747m3 67.43 18.85 13.71 59.56 284.4 武钢8号4117m3 65.94 24.58 9.47 57.56 351.7 马钢A 号4000m3 71.69 17.29 11.02 58.08 318.5 沙钢5800m3 72.02 13.90 14.05 58.82 296 太钢5号4350m369 31 0 59.64 304太钢6号4350m3 69.3 30.7 0 59.36 306首迁3号4073m3 61.4 29.8 8.8 58.79 315 京唐1号5500m3 65.26 29.23 5.31 59.99 285.2 京唐2号66.14 28.65 5.21 59.96 288鲅鱼圈1号74.41 19.73 5.86 58.57 357本钢4350 68.52 25.84 5.64 58.18 304包钢7号73.27 15.23 11.48 58.89 329安阳77.41 10.35 12.23 58.18 329唐山3200 75.70 8.25 16.50 58.63 336兴澄3200 74.53 12.30 13.18 58.63 302韶钢3200 80.2 3.4 16.4 57.81 288酒钢3200 62.08 37.91 0 53.62 450.5 酒钢榆林3200 80.46 15.20 2.60 55.05 405.6 莱钢3200 83.44 10.12 6.44上述情况表明，使用球团比例较高的高炉，均可实现高入炉矿品位，渣比较低。
