汽车发动机电子控制单元（ECU）功能说明书菱电变频、概述汽车发动机电子控制单元（ECU是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。
汽车发动机机电子控制单元（ECU的主要功能：1燃油喷射（EFI）控制⑴、喷油量控制发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。
⑵、喷油正时控制采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。
⑶、断油控制减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU 自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。
超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU 自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。
⑷、燃油泵控制当打开点火开关后，ECU 控制燃油泵工作 3 秒钟，用于建立必要的油压。
若此时发动机不起动，ECU 控制燃油泵停止工作。
在发动机起动和运转过程中，ECU 控制燃油泵正常运转。
2、点火（ESA）控制⑴、点火提前角控制发动机运转时，ECU 根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳的点火正时。
在点火正时前的某一预定角，ECU 控制点火线圈的初级通电，在到达点火正时角时，ECU 切断点火线圈初级电流并在次级线圈中感应出高压电使相应气缸的火花塞跳火，点燃混合气。
⑵、通电时间（闭合角）控制点火线圈初级电路在断开时需要保证足够大的电流，以使次级线圈产生足够高的电压。

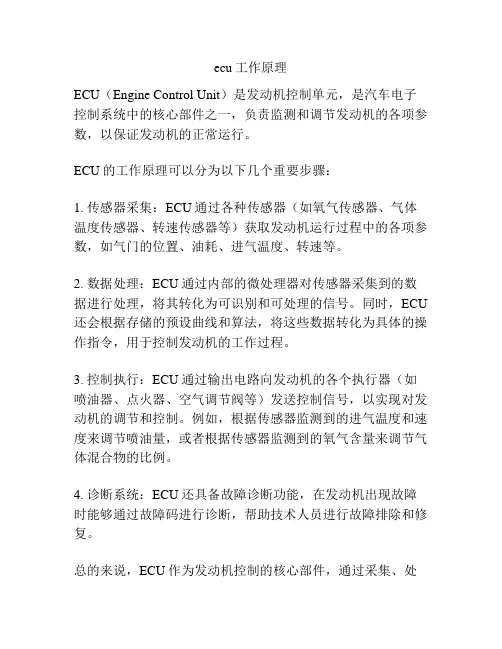

ecu工作原理
ecu工作原理
ECU（Engine Control Unit）是发动机控制单元，是汽车电子控制系统中的核心部件之一，负责监测和调节发动机的各项参数，以保证发动机的正常运行。
ECU的工作原理可以分为以下几个重要步骤：
1. 传感器采集：ECU通过各种传感器（如氧气传感器、气体温度传感器、转速传感器等）获取发动机运行过程中的各项参数，如气门的位置、油耗、进气温度、转速等。
2. 数据处理：ECU通过内部的微处理器对传感器采集到的数据进行处理，将其转化为可识别和可处理的信号。
同时，ECU 还会根据存储的预设曲线和算法，将这些数据转化为具体的操作指令，用于控制发动机的工作过程。
3. 控制执行：ECU通过输出电路向发动机的各个执行器（如喷油器、点火器、空气调节阀等）发送控制信号，以实现对发动机的调节和控制。
例如，根据传感器监测到的进气温度和速度来调节喷油量，或者根据传感器监测到的氧气含量来调节气体混合物的比例。
4. 诊断系统：ECU还具备故障诊断功能，在发动机出现故障时能够通过故障码进行诊断，帮助技术人员进行故障排除和修复。
总的来说，ECU作为发动机控制的核心部件，通过采集、处
理和控制发动机运行过程中的各项参数，保证发动机在安全、高效、低排放的条件下正常运行。
一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置
一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置（传感器）、电子控制单元（ECU）和执行器三部分组成（如图1所示）。
电子控制单元又称为电子控制器，俗称电脑（一般简写为ECU、发动机控制模块MCU、EEC 或者PCM），是发动机电控系统的核心部件。
其功能是根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻、怠速控制、进气控制、排放控制、自诊断失效保护和备用控制系统等进行控制。
ECU 主要由输入回路、模拟/数字（A/D）转换器、微机和输出回路4部分组成（如图2所示）。
输入回路主要指从传感器来的信号，首先进入输入回路。
在输入回路里，对输入信号进行预处理，一般是在去除杂波和把正弦波变为矩形波后，再转换成输入电平。
A/D转换器功用将模拟信号转换为数字信号后再输入微机。
如果传感器输出的是脉冲（数字）信号，经过输入回路处理后可以直接进入微机。
电子控制单元是发动机电控系统的核心。
他能根据需要，把各种传感器送来的信号，按内存的程序对数据进行运算处理，并把处理结果送往输出回路。
输出回路的作用是将微机发出的指令，转变成控制信号来驱动执行器工作。
输出回路一般起着控制信号的生成和放大等作用。
在发动机运转过程中，ECU 根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM 中查取相应的控制参数数据，经中央处理器（CPU）的计算和必要的修正后，输出相应的控制信号，控制发动机运转。
电子控制单元的简要工作过程如下：（1）发动机起动时，ECU 进入工作状态，某些程序从ROM 中取出，进入CPU。
这些程序可以用来控制点火时刻、燃油喷射和怠速等。
（2）通过CPU 的控制，指令逐个地进行循环执行。
执行程序中所需要的发动机信息，来自各个传感器。
（3）从传感器来的信号，首先进入输入回路进行处理。
如果是数字信号，则直接经I/O 接口进入微机；如果是模拟信号，则经A/D 转换器转换成数字信号后才经I/O接口进入微机。
电子控制单元——ECU
14．制动灯开关——制动时，向ECU提供制动信号。
15．动力转向开关——当方向盘由中间位置向左右转动时，由于 动力转向油泵工作而使发动机负荷加大，此时向ECU输入信号。 16．巡航控制开关——当进入巡航控制状态时，向ECU输入巡航 控制状态信号。
三、电子控制单元（ECU）的基本功能
给传感器提供电压，接受传感器和其他装置的输入信号， 并转换成数字信号； 储存该车型的特征参数和运算所需的有关数据信号； 确定计算输出指令所需的程序，并根据输入信号和相关程 序计算输出指令数值； 将输入信号和输出指令信号与标准值进行比较，确定并存 储故障信息。 向执行元件输出指令，或根据指令输出自身已储存的信息； 自我修正功能（学习功能）。
下一页
9． 氧传感器——检测排气中的氧含量。
10．爆燃传感器——检测汽油机是否爆燃及爆燃强度。
11．空调开关——当空调开关打开，空调压缩机工作，发动机负 荷加大时，由空调开关向ECU输入信号。
12．档位开关——自动变速器由空档挂入其他档时，向ECU输入 信号。
13．启动开关——发动பைடு நூலகம்启动时，给ECU提供一个启动信号。
发动机电控系统的基本组成
一、电控系统的基本组成与类型
二、传感器的类型及功用 三、电子控制单元（ECU）的基本功能 四、执行元件的类型
一、电控系统的基本组成与类型
基本组成
任何一种电子控制系统，其主要组成都可分为信号输入装 置、电子控制单元（ECU）和执行元件三部分。
电控系统的基本组成
下一页
信号输入装置——各种传感器，采集控制系统的信号，并 转换成电信号输送给ECU； 电子控制单元——ECU，给各传感器提供参考电压，接受 传感器信号，进行存储、计算和分析处理后执行器发出指令； 执行元件——由ECU控制，执行某项控制功能的装置。
ECU标定流程及工具支持
ECU标定流程及工具支持ECU（Engine Control Unit）标定是指调节汽车发动机电子控制单元的参数，以优化发动机性能和燃油经济性的过程。
这篇文章将介绍ECU标定的流程和工具支持。
1.收集数据：首先，需要收集各种数据来了解发动机的工作状态。
这些数据可以通过传感器和测试设备来获取，包括发动机转速、氧气传感器信号、气缸压力等。
这些数据将被用于分析和评估发动机的性能。
2.数据分析：收集到的数据将被导入专业的数据分析软件进行处理。
该软件可以根据实际情况生成数据图表和图像，以帮助工程师更好地理解发动机的性能和燃油经济性。
3.参数调节：根据数据分析的结果，工程师需要根据需求调整ECU的参数。
参数调节可能包括燃油喷射量、进气气门正时、点火正时等。
这些调整将通过编程工具来实现。
4.测试和验证：调整参数后，需要进行实际的路测试，验证发动机性能的改善。
路测试的数据将再次被导入数据分析软件进行评估。
如果需要，可以根据测试结果进行进一步的参数调整。
5.优化和完善：在测试和验证的基础上，工程师会根据实际需求和性能目标进行优化和完善。
这个过程可能需要多次的调整和测试，直到达到最佳性能和燃油经济性的要求。
工具支持：1. OBD诊断扫描工具：OBD（On-Board Diagnostics）诊断扫描工具可以读取和清除ECU存储的故障码。
同时，一些专业的OBD扫描工具还可以读取和修改ECU的参数，支持标定过程中的调整和测试。
2.数据采集设备：数据采集设备可以用来收集发动机的各种参数数据。
这些设备通常包括传感器和测量仪器，如气缸压力传感器、氧气传感器、燃油流量计等。
3.数据分析软件：专业的数据分析软件可以将采集到的数据导入，并生成图表和图像用于分析和评估发动机的性能。
这些软件通常提供数据可视化、数据处理和参数优化等功能。
4.编程工具：调整ECU参数通常需要使用专门的编程工具，如调试器、编程工具和编程接口。
这些工具可以连接到ECU芯片，并进行参数调节和编程操作。
电子控制单元(ECU)
• E1 ：ECU 工作接地端 子；
• E2、E21 ： 传感器接地 端子：
• E01、 E02 ：执 行器工作接 地端子。
ECU传感器电压（5种形式）
• 传感器端子电压 • 1. 利用VC电压（VTA, PIM）
用于运营微处理器旳5V恒定电压（VC电压）是由电源电压在发动机ECU内部产生旳。 这个恒定电压，是专门用于传感器旳电源，也是VC端子电压。 在此类传感器中，从图示中能够看到，ECU旳恒定电压电路给VC和E2端子之间提供 了一种恒定电压值（5V）。于是，为了输出电压信号，这个传感器用0~5V旳电压变 化来替代被检测旳节气门开度或进气歧管压力。
存储器
• 作用：存储器旳功用是记忆存储程序和数据，一般由几种只读 存储器ROM和随机存取存储器RAM构成。
• ROM是读出专用存储器，存储内容一次写入后就不能变化， 但能够调出使用。ROM存储器存储旳内容，虽然切断电源， 其记忆旳内容也不丢失，故合用于对多种程序和数据旳长久保 存。近年可编程只读存储器(EPROM)已在汽车微机中得到应 用，该存储器可由紫外线将其记忆内容消去，并可改写存储内 容。
• 2.利用热敏电阻（THW, THA） • 热敏电阻器旳电阻值有随温度旳变化而变化旳特征。应用这个特征，热敏电阻器可
应用于诸如水温传感器和进气温度传感器旳设备来检测温度旳变化。 如图所示，发动机ECU旳恒定电压电路经过电阻R提供一种电压到热敏传感器。发 动机ECU经过利用热敏电阻旳特征来根据图示A点电压旳变化检测温度。 当热敏电阻处于开路时，A点旳电压是5V，当A点与传感器短路时，电压为0V。所 以，发动机ECU可使用诊疗功能检测出故障。
ecu的作用
ecu的作用ECU（Engine Control Unit，即发动机控制单元）是一种用来控制和管理发动机工作的汽车电子设备。
它是车辆中最重要的部件之一，起着关键的作用。
ECU通过监测和控制发动机的各个参数，确保发动机在最佳状态下运行，以提高燃油效率、降低排放并保证车辆性能。
首先，ECU通过实时监测发动机的各种参数来确保发动机的工作状态处于最佳状态。
它会监测发动机的转速、温度、油压、氧气浓度等关键参数，并根据这些数据进行调整和控制。
例如，当发动机转速过高时，ECU会将油门控制在适当的范围内，以避免发动机损坏。
当发动机温度过高时，ECU会自动调整冷却系统，确保发动机不会过热。
ECU通过这种实时的参数监测和控制，可以保证发动机在各种工况下都能稳定运行。
其次，ECU通过优化燃油喷射系统来提高燃油效率。
燃烧是发动机工作的基本过程，燃油喷射系统的性能直接影响到发动机的燃油效率。
ECU通过监测发动机负荷、转速、喷油时间等参数，精确计算和控制每个喷油器的工作时间和喷油量，以实现最佳的燃油混合。
这可以提高燃烧效率，降低燃油消耗，并减少有害气体的排放。
因此，ECU在节能环保方面起着非常重要的作用。
此外，ECU还可以调整发动机的点火时机，以提高发动机的性能和驾驶体验。
点火是发动机燃烧的起始过程，点火时机的准确控制可以影响到发动机的动力输出和燃油消耗。
ECU通过监测发动机转速、负荷、氧气浓度等参数，确定最佳的点火时机，以提高发动机的动力输出和燃烧效率。
这使得车辆在加速和爬坡等场景下表现更出色，驾驶者可以更好地控制车辆。
最后，ECU还具有存储和诊断能力。
它可以记录和存储发动机的故障码，并告诉车主或技师发动机可能的问题。
这对于车主和技师快速发现和修复发动机问题非常有用。
通过连接汽车诊断仪器，可以读取ECU中的故障码，帮助修复技术人员确定具体的故障原因。
这提高了故障排查的效率，减少了维修时间和成本。
总之，ECU是一种重要的汽车电子设备，它通过监测和控制发动机的各种参数，确保发动机在最佳状态下运行。
汽车电子控制单元(ECU)故障排查与修复方法
汽车电子控制单元（ECU）故障排查与修复方法汽车电子控制单元（ECU）是现代汽车中重要的电子设备之一，它负责控制发动机、变速器、离合器和其他系统的工作。
然而，由于长期使用和外部因素的影响，ECU可能会出现故障，导致汽车无法正常运行。
本文将介绍汽车电子控制单元故障的排查与修复方法。
一、故障排查1.1 停车检查首先，当发现汽车出现异常状况时，驾驶员应该尽快将汽车停在安全的地方，并关闭发动机。
在停车后，可以通过以下几个步骤进行初步排查：（1）观察仪表盘上的警示灯是否亮起，警示灯的亮起可能暗示着ECU出现故障；（2）检查引擎是否有异响或异常烟雾排放；（3）观察车辆是否出现失速、加速缓慢或无法启动等异常现象。
1.2 诊断工具检测如果初步排查未发现问题，并且警示灯未亮起，驾驶员可以使用专业的汽车诊断工具对ECU进行检测。
这些工具可以通过OBD接口与车辆的ECU进行通信，读取故障码和数据流等信息。
通过分析诊断工具提供的数据，可以定位ECU可能存在的故障。
1.3 检查传感器和连接线路在诊断过程中，有必要检查与ECU相关的传感器和连接线路是否工作正常。
这些传感器负责向ECU传输关键的车辆信息，如转速、温度和氧气浓度等。
检查传感器时，需要确保其接线良好并清洁，不存在损坏或松动的情况。
同时，还应检查连接线路是否受损或短路。
1.4 测试ECU的电源和接地ECU需要稳定的电源供应和良好的接地条件。
在排查故障时，可以使用电压表检测ECU接收到的电压值是否正常。
同时，还应检查ECU 的接地情况，确保接地良好，没有腐蚀或松动的现象。
二、故障修复2.1 清除故障码根据诊断工具提供的故障码，可以了解到ECU存在的具体问题。
有些故障码可能是临时性的，可以通过清除故障码的方式解决。
使用诊断工具，选择清除故障码功能即可。
2.2 更换损坏的传感器如果故障码指示传感器出现故障，将其更换为新的传感器可能解决问题。
在更换传感器时，应选择合适的型号，并按照汽车制造商的要求进行操作。
