电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。
2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。
电工电子基础知识
电工电子基础知识电工电子基础知识是电气工程和电子技术领域的入门课程，它涵盖了电路的基本理论、电子元件的工作原理以及电子系统的构建方法。
以下是电工电子基础知识的详细内容：1. 电路的基本概念电路是由电源、导线、开关和负载等元件组成的闭合路径，它使得电流能够在其中流动。
电路的基本组成部分包括：- 电源：提供电能的设备，如电池、发电机等。
- 导线：连接电路元件，传输电流的导电材料。
- 开关：控制电路通断的装置。
- 负载：消耗电能的设备，如灯泡、电动机等。
2. 电路的基本定律电路分析中常用的基本定律包括欧姆定律、基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
- 欧姆定律：描述了电阻、电流和电压之间的关系，即V=IR，其中V是电压，I是电流，R是电阻。
- KCL：指出任何节点处流入的电流总和等于流出的电流总和。
- KVL：指出任何闭合回路中，电压的代数和为零。
3. 基本电子元件电子元件是构成电子电路的基本单元，常见的电子元件包括：- 电阻器：限制电流流动的元件，其阻值用欧姆表示。
- 电容器：能够储存电荷的元件，其容量用法拉表示。
- 电感器：对电流变化产生阻碍作用的元件，其感值用亨利表示。
- 二极管：允许电流单向流动的半导体元件。
- 三极管：用于放大或开关电流的半导体元件。
4. 直流电路分析直流电路是指电流方向不随时间变化的电路。
分析直流电路时，通常采用节点电压法或环路电流法。
- 节点电压法：将电路中的节点电压作为未知量，根据KCL和欧姆定律建立方程组求解。
- 环路电流法：将电路中的环路电流作为未知量，根据KVL和欧姆定律建立方程组求解。
5. 交流电路分析交流电路是指电流方向随时间周期性变化的电路。
分析交流电路时，需要考虑电压和电流的相位关系。
- 正弦波交流电路：采用复数表示法，将电路元件的阻抗表示为实部和虚部的复数形式，通过欧姆定律和相量分析法求解电路。
- 谐振电路：在特定频率下，电路的阻抗达到最小，此时电路发生谐振。
电工入门基础知识(电子教材)
目录第一章直流电路 (5)§1—1电学的基本物理量 (5)一、电量 (5)二、电流 (5)三、电压 (6)四、电动势、电源 (7)五、电阻 (8)六、电功、电功率 (9)七、电流的热效应 (10)§1—2电路 (11)一、电路的组成和作用 (11)二、电路图 (12)三、电路的三种状态 (12)§1—3欧姆定律 (13)一、一段电阻电路的欧姆定律 (13)二、全电路欧姆定律 (13)§1—4电阻的串联、并联电路 (15)一、电阻的串联电路 (15)二、电阻的并联电路 (17)§1—5电工测量基本知识 (18)一、万用表的外形及基本组成 (19)二、万用表的使用步骤 (21)三、万用表的使用注意事项 (21)习题 (22)第二章电磁的基本知识 (23)§2—1磁的基本知识 (23)一、磁现象 (23)二、磁场、磁感应线 (24)三、磁通、磁感应强度 (24)四、磁导率 (25)§2—2电流的磁场 (26)一、通电直导线的磁场 (26)二、通电螺线管的磁场 (27)三、磁场对载流直导线的作用 (28)四、磁场对通电线圈的作用 (29)§2—3电磁感应 (29)一、电磁感应现象 (29)二、法拉第定律 (31)三、楞次定律 (31)四、电磁感应定律 (33)§2—4自感、互感 (33)一、自感 (33)二、互感 (35)习题 (35)第三章正弦交流电路 (37)§3—1正弦交流电的产生 (37)一、正弦交流电的特点种 (37)二、正弦交流电的产生 (38)§3—2正弦交流电的三要素 (40)一、周期、频率、角频率 (40)二、瞬时值、最大值、有效值 (41)三、相位、初相和相位差 (41)§3—3正弦交流电的表示法 (43)一、三角函数式法 (43)一、纯电阻电路 (45)二、纯电感电路 (45)三、纯电容电路 (47)§3—5三相交流电路 (49)一、三相电动势的产生 (49)二、三相电源绕组的联结 (50)三、三相交流电路负载的联结 (51)§3—6常用电气照明电路 (53)一、白炽灯照明电路 (53)二、节能灯照明电路 (54)三、日光灯照明电路 (55)习题............................................................................................................................ 错误!未定义书签。
第一章电工基础知识

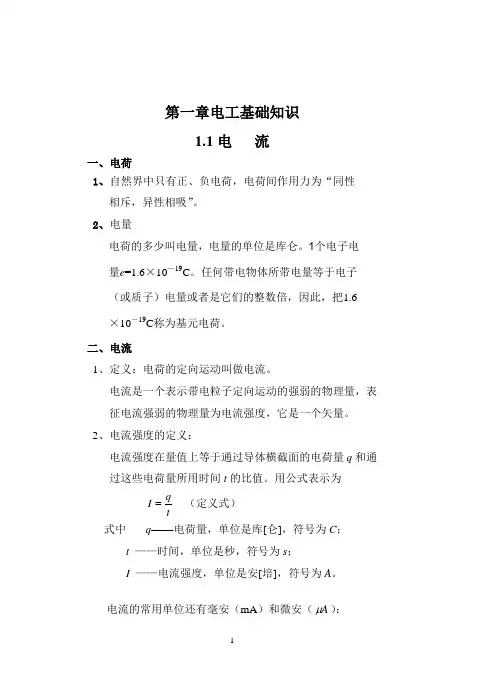

第一章电工基础知识1.1电 流一、电荷1、自然界中只有正、负电荷，电荷间作用力为“同性相斥，异性相吸”。
2、电量电荷的多少叫电量，电量的单位是库仑。
1个电子电量e =1.6×10－19C 。
任何带电物体所带电量等于电子（或质子）电量或者是它们的整数倍，因此，把1.6×10－19C 称为基元电荷。
二、电流1、定义：电荷的定向运动叫做电流。
电流是一个表示带电粒子定向运动的强弱的物理量，表征电流强弱的物理量为电流强度，它是一个矢量。
2、电流强度的定义：电流强度在量值上等于通过导体横截面的电荷量q 和通过这些电荷量所用时间t 的比值。
用公式表示为tq I = （定义式） 式中q ——电荷量，单位是库[仑]，符号为C ；t ——时间，单位是秒，符号为s ；I ——电流强度，单位是安[培]，符号为A 。
电流的常用单位还有毫安（mA ）和微安（A μ）：A mA A μ6310101==三、电流的方向1、方向规定正电荷定向运动的方向为电流方向。
在金属导体中，电流的方向与自由电子运动方向相反；在电解液中，电流方向与正离子运动方向相同。
2、参考方向事先假定一个电流方向（假想的电流方向）。
用箭头在电路图中标明电流的参考方向，最后根据计算结果的符号判断电流真实方向。
结果为正，则电流实际方向与所设参考方向一致；结果为负，则电流实际方向与所设参考方向相反。
电流强度是一个标量，电流方向只表明电荷的定向运动方向。
3、按照电流的大小、方向变化与时间的关系，电流可以分为以下三类（1） 电流的大小和方向都不随时间变化，这样的电流叫直流电流或稳恒电流（2） 如果电流的大小随时间变化，但方向不随时间变化的电流叫脉动电流（3） 如果电流的大小和方向都时间变化，这样的电流叫交流电流1.2电压一、电压为了衡量电场力做功能力的大小，引入电压这个物理量。
1、定义：电场力把电荷由a 移动到b 所做的功W ，与被移动电荷电荷量q 的比值，可用下式表示：q W U ab ab （电压定义式） （式1-4）式中 q ——由a 点移动到b 点的电荷量，单位是库[仑]，符号为C ；W ab ——电场力将q 由a 移动b 所做的功，单位为焦[耳]，符号为J ；U ab ——a 、b 两点间的电压，单位是伏[特]，符号为V 。
电工电子知识点总结

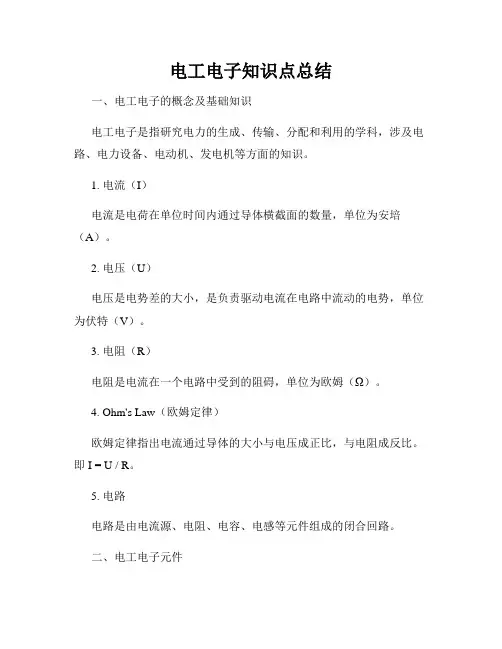

电工电子知识点总结一、电工电子的概念及基础知识电工电子是指研究电力的生成、传输、分配和利用的学科，涉及电路、电力设备、电动机、发电机等方面的知识。
1. 电流（I）电流是电荷在单位时间内通过导体横截面的数量，单位为安培（A）。
2. 电压（U）电压是电势差的大小，是负责驱动电流在电路中流动的电势，单位为伏特（V）。
3. 电阻（R）电阻是电流在一个电路中受到的阻碍，单位为欧姆（Ω）。
4. Ohm's Law（欧姆定律）欧姆定律指出电流通过导体的大小与电压成正比，与电阻成反比。
即I = U / R。
5. 电路电路是由电流源、电阻、电容、电感等元件组成的闭合回路。
二、电工电子元件1. 电阻器电阻器用来控制电路中的电阻，限制电流的流动。
2. 电容器电容器用来储存电荷，可以在需要时释放出来。
常用于滤波、存储能量等。
3. 电感器电感器是由线圈组成的，通过存储磁能来储存电能，常用于电子滤波、变压器等电子设备中。
4. 二极管二极管是一种具有单向导电性的元件，常用于整流电路中。
5. 三极管三极管是一种具有放大和开关功能的元件，被广泛应用于电子电路中。
6. MOS管MOS管是一种金属-氧化物-半导体场效应管，常用于放大和开关电路中。
三、电工电子电路1. 直流电路直流电路中电流的流动方向是恒定的，电压不随时间变化。
适用于需要稳定电流的场合。
2. 交流电路交流电路中电流的流动方向和电压都随时间变化，根据电荷的周期性变化。
适用于输送电力的场合。
3. 串联电路串联电路中元件依次连接，总电流相同，总电压等于各个元件电压之和。
4. 并联电路并联电路中元件同时连接，总电压相同，总电流等于各个元件电流之和。
5. 混联电路混联电路是串联电路和并联电路的结合，适用于复杂电路中。
四、电工电子应用1. 电动机电动机是将电能转换成机械能的设备，广泛应用于工业制造、交通运输等领域。
2. 发电机发电机是将机械能转换成电能的设备，用于各种发电场合。
电学基础知识大全电工电子学基础知识

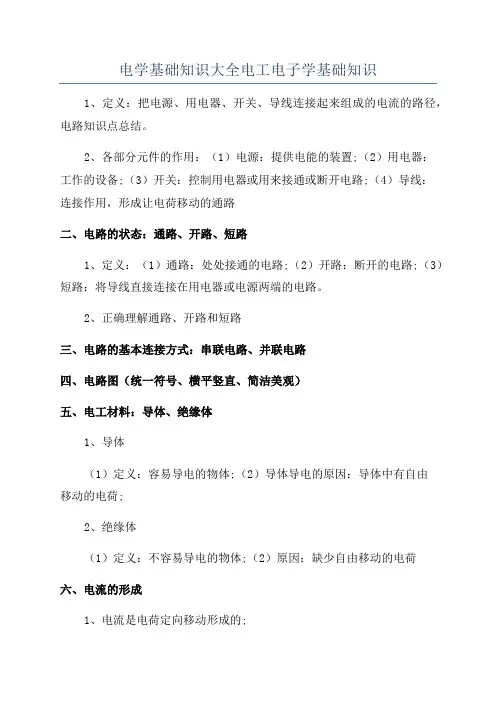

电学基础知识大全电工电子学基础知识1、定义：把电源、用电器、开关、导线连接起来组成的电流的路径，电路知识点总结。
