钢管外架计算书
外脚手架计算书
外脚手架计算书一、木板基础承载力计算取一个外架单元(9步架，纵距1.8M)进行分析计计算1．静荷载：(1)、钢管自重立杆：16.8*2=33.4M水平杆：10*1.8*2=36M搁栅：10*1.8*2=36M小横筒：10*1.5=15M钢管自重：(33.4+36+36+15)*3.84=462kg(2)、扣件自重：601.2=72kg(3)、竹笆自重：底笆：7张*12 kg=84 kg静荷载为：462+72+84=618 kg2．施工荷载按规定要求，结构脚手架施工荷载不得超过270 kg／㎡，装饰脚手架不得超过200 kg／㎡，则施工荷载为：270*1.8*1.0=486 kg/㎡3．风雪荷载计算时可不考虑,在脚手架的构架时采取加强措施.4．荷载设计值N=K*Q=1.2*(618+486)=1.325*10NN---立杆对基础的轴心压力K---未计算的安全网、挑杆、剪力撑、斜撑等因素，取1.2系数Q---静荷载、活荷载总重量5．钢管下部基础轴心抗压强度验算f1=N/A=(1.325*103)/(489*2)=1.355N／mm2＜10N／mm2 (杉木抗压强度)f1---立杆对木板基础的轴向压应力(N／mm2)A---立杆在木板基础的总接触面积( mm2 )fCK――木板的轴心抗压强度(N／mm2)满足强度要求二、连墙拉强杆件计算取拉强杆直径6.5圆钢进行计算1．抗拉强度验算F＝(3.14*3.252*210 N/mm2)/(9.8N/kg)＝710kg＞700kg符合高层外架拉撑力的规定，并满足工程要求。
三、外架整体稳定性计算根据有关资料提供的数据，在标准风荷载的作用下，脚手架杆件内产生的应力，尚未达到杆件允许应力的1/100，故风荷载对脚手架的影响极小，一般可忽略不计。
1．不组合风荷载时，其验算公式为：0.9N/(∮*A)≤fc/γ’mσ∮N=1.2NGK+1.4 NQiK=1.2*6.06+1.4*4.76=13.94KNN值――立杆验算截面处的轴心力设计值NGK----脚手架的静荷载NQiK――脚手架的施工荷载2．∮值：λ＝l0/I=μh／i＝(1.5*1800)/15.8=170.9查表得：∮＝0.243∮――轴心受压杆件的稳定系数μ――计算长度系数i――钢管回转半径3．A值：A＝489*2＝978mm2A值――钢管截面积之和4．fc值：fc＝0.205KN/mm2fc――钢材的抗压强度值(KN／mm2)5．γ’m=1.5607γ’m――材料强度附加分项系数将上述各项数值代入公式：0.9N/∮A=(0.9*13.94)/(0.243*978)=0.053 KN／mm2＜fc/γ’m＝0.205/1.5607＝0.1314 KN／mm2。
三角架计算式
三角形外挂架计算书计算依据：1、《钢结构设计规范》GB 50017-20032、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工计算手册》江正荣编著一、参数信息1、基本参数三角架纵向间距l a为：1.20m；三角架宽度l为：1.00m；外防护架搭设高度：20.00m；立杆步距：1.50m；立杆纵距：1.50m；三角架高度h：1.60m；2、材料参数三角架的横杆采用钢管，材料为Ф48×3.5，斜杆采用双槽钢，材料为16a号槽钢，腹杆采用双槽钢，材料为8号槽钢。
钢管采用Ф48×3.5钢管。
3、荷载参数本外架使用过程中，三角架的自重荷载为1.000kN，安全网自重为0.005kN/m2，脚手板采用木脚手板，自重为0.350kN/m2，钢模板荷载为1.000kN/m2，施工均布荷载为1.000kN/m2。
立面图二、外挂架计算外防护架计算，以单榀三角架为计算单元，将挂架视为桁架，视各杆件之间的节点为铰接点，各杆件只承受轴力作用。
计算时将作用在挂架上的所有荷载转化为作用在节点上的集中力，进行计算。
1、荷载计算(1)操作人员荷载q1=1.000kN/m2；(2)外防护架自重每米立杆的自重为0.138，每一开间内的立杆排数由l a/b=1.20/1.50=0.800，得到立杆排数为1；外防护架自重为q2=1×20.00×0.138/(1.20×1.00)=2.307kN/m2；(3)安全网自重q3=1.20×20.00×0.005/(1.20×1.00)=0.100kN/m2；(4)脚手板自重q4=0.350kN/m2；(5)钢模板传递过来的荷载q5=1.000kN/m2；(6)每榀三角架自重q6=1.000kN总荷载为q=1.2×(q2+ q3+ q4+ q5+q6)+ 1.4×q1=7.108kN/m2；2、计算简图计算时考虑两种情况第一种情况：挂架上的荷载为均匀分布，化为节点集中荷载，则为：P1+P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；第二种情况：荷载的分布偏于外挂架外侧时，单位面积上的荷载化为节点集中荷载，P1=P2=q×l×l a /2=(7.108×1.00×1.20)/2=4.265kN；3、杆件内力计算其中，第二种情况为最不利的情况，以该情况下的杆件内力进行强度校核。

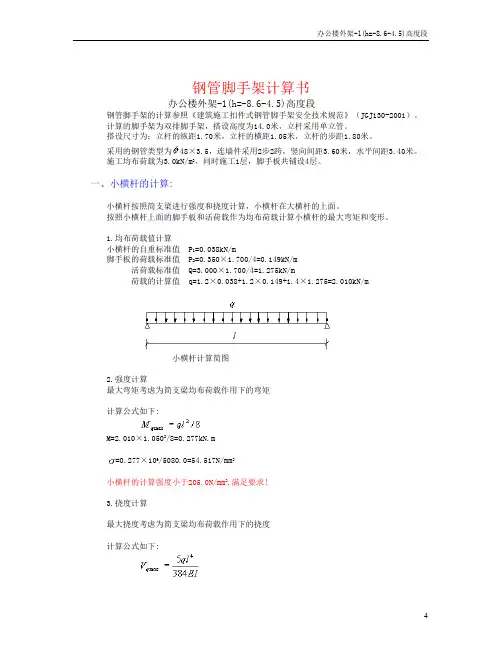

钢管架子计算书
钢管脚手架计算书办公楼外架-1(h=-8.6-4.5)高度段钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为14.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.70米，立杆的横距1.05米，立杆的步距1.80米。
采用的钢管类型为48×3.5，连墙件采用2步2跨，竖向间距3.60米，水平间距3.40米。
施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设4层。
一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.700/4=0.149kN/m活荷载标准值 Q=3.000×1.700/4=1.275kN/m荷载的计算值 q=1.2×0.038+1.2×0.149+1.4×1.275=2.010kN/m小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=2.010×1.0502/8=0.277kN.m=0.277×106/5080.0=54.517N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.149+1.275=1.462kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.462×1050.04/(384×2.06×105×121900.0)=0.922mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
Φ48.33.6钢管落地脚手架计算书
Φ48.3×3.6钢管落地脚手架计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1 )=1.36kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.36×1.32=0.23kN·mσ=M max/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mmνmax＝0.73mm≤[ν]＝min[l a/150，10]＝min[1300/150，10]＝8.67mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.36×1.3=1.94kN正常使用极限状态R max'=1.1q'l a=1.1×0.99×1.3=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.94kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/5260=104.31N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.177mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.67mm 满足要求！3、支座反力计算承载能力极限状态R max=1.96kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.94/2=0.97kN≤R c=0.8×12=9.6kN横向水平杆：R max=1.96kN≤R c=0.8×12=9.6kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k。

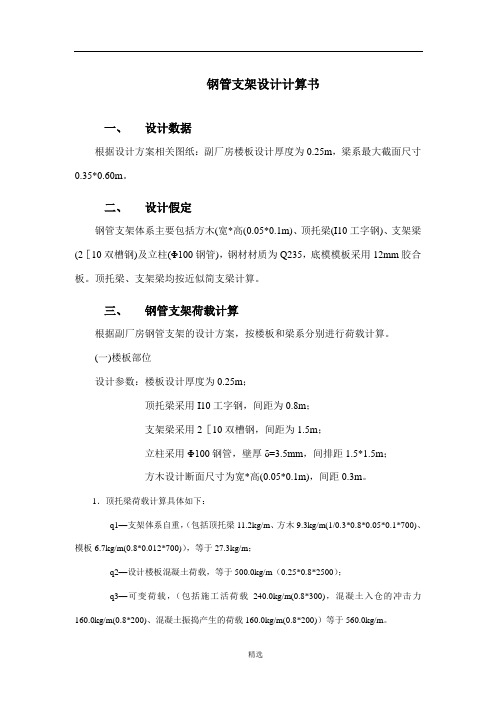

钢管支架结构计算书
钢管支架设计计算书一、设计数据根据设计方案相关图纸：副厂房楼板设计厚度为0.25m，梁系最大截面尺寸0.35*0.60m。
二、设计假定钢管支架体系主要包括方木(宽*高(0.05*0.1m)、顶托梁(I10工字钢)、支架梁(2［10双槽钢)及立柱(Φ100钢管)，钢材材质为Q235，底模模板采用12mm胶合板。
顶托梁、支架梁均按近似简支梁计算。
三、钢管支架荷载计算根据副厂房钢管支架的设计方案，按楼板和梁系分别进行荷载计算。
(一)楼板部位设计参数：楼板设计厚度为0.25m；顶托梁采用I10工字钢，间距为0.8m；支架梁采用2［10双槽钢，间距为1.5m；立柱采用Φ100钢管，壁厚δ=3.5mm，间排距1.5*1.5m；方木设计断面尺寸为宽*高(0.05*0.1m)，间距0.3m。
1．顶托梁荷载计算具体如下：q1—支架体系自重，（包括顶托梁11.2kg/m、方木9.3kg/m(1/0.3*0.8*0.05*0.1*700)、模板6.7kg/m(0.8*0.012*700)），等于27.3kg/m；q2—设计楼板混凝土荷载，等于500.0kg/m（0.25*0.8*2500）；q3—可变荷载，（包括施工活荷载240.0kg/m(0.8*300)，混凝土入仓的冲击力160.0kg/m(0.8*200)、混凝土振捣产生的荷载160.0kg/m(0.8*200)）等于560.0kg/m。
q4—支架体系自重，（包括支架梁20.0kg/m(2*10)、顶托及顶托支座9.4kg/m(1/0.8*7.48)、顶托梁21.0kg/m(1/0.8*1.5*11.2)、方木17.5kg/m(1.5/0.3*1.0*0.05*0.1*700)、模板12.6kg/m(1.5*0.012*700)），为80.5kg/m；q5—设计楼板混凝土荷载，等于937.5kg/m（0.25*1.5*2500）；q6—可变荷载，（包括施工活荷载450.0kg/m(1.5*300)、混凝土入仓的冲击力300.0kg/m(1.5*200)、混凝土振捣产生的荷载300.0kg/m(1.5*200)）等于1050.0kg/m。

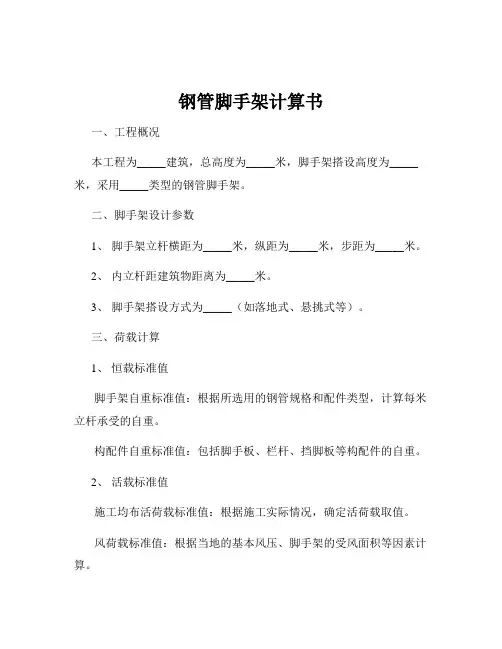

钢管脚手架计算书
钢管脚手架计算书一、工程概况本工程为_____建筑，总高度为_____米，脚手架搭设高度为_____米，采用_____类型的钢管脚手架。
二、脚手架设计参数1、脚手架立杆横距为_____米，纵距为_____米，步距为_____米。
2、内立杆距建筑物距离为_____米。
3、脚手架搭设方式为_____（如落地式、悬挑式等）。
三、荷载计算1、恒载标准值脚手架自重标准值：根据所选用的钢管规格和配件类型，计算每米立杆承受的自重。
构配件自重标准值：包括脚手板、栏杆、挡脚板等构配件的自重。
2、活载标准值施工均布活荷载标准值：根据施工实际情况，确定活荷载取值。
风荷载标准值：根据当地的基本风压、脚手架的受风面积等因素计算。
四、纵向水平杆计算1、强度计算最大弯矩：考虑恒载和活载的作用，计算纵向水平杆跨中的最大弯矩。
强度验算：根据最大弯矩和杆件的截面特性，验算纵向水平杆的强度。
2、挠度计算最大挠度：计算在恒载和活载作用下，纵向水平杆的最大挠度。
挠度限值验算：将最大挠度与挠度限值进行比较，确保满足要求。
五、横向水平杆计算1、强度计算最大弯矩：考虑集中荷载和均布荷载的作用，计算横向水平杆跨中的最大弯矩。
强度验算：根据最大弯矩和杆件的截面特性，验算横向水平杆的强度。
2、挠度计算最大挠度：计算在集中荷载和均布荷载作用下，横向水平杆的最大挠度。
挠度限值验算：将最大挠度与挠度限值进行比较，确保满足要求。
六、扣件抗滑力计算1、纵向水平杆通过扣件传给立杆的竖向力设计值。
2、横向水平杆通过扣件传给立杆的竖向力设计值。
3、扣件的抗滑承载力验算，确保扣件能够承受相应的荷载。
七、立杆稳定性计算1、不组合风荷载时计算立杆的轴心力设计值。
计算立杆的稳定性系数。
强度验算：根据轴心力设计值和稳定性系数，验算立杆的稳定性。
2、组合风荷载时计算立杆的轴心力设计值。
计算由风荷载产生的立杆段弯矩设计值。
强度验算：综合考虑轴心力和弯矩，验算立杆的稳定性。
八、连墙件计算1、连墙件的轴向力设计值风荷载产生的连墙件轴向力设计值。
双排钢管脚手架施工方案详细计算书
双排钢管脚手架施工方案详细计算书1某工程双排扣件式钢管落地脚手架施工方案广西建工集团第二建筑工程有限责任公司目录1 编制依据 (1)2 工程概况 (1)3 施工部署 (1)3.1 组织机构 (1)3.2 设计总体思路 (1)3.3 劳动力准备 (2)3.4 材料准备 (2)3.5 机具准备 (3)3.6 技术准备 (3)4 脚手架构造要求 (4)4.1 总的设计尺寸 (4)4.2 纵向水平杆 (4)4.3 横向水平杆 (5)4.4 脚手板 (5)4.5 立杆 (5)4.6 连墙件 (6)4.7 门洞 (6)4.8 剪刀撑 (6)4.9 扣件 (7)4.10 .................................................................................................................. 基础714.11 .......................................................................................................... 上人斜道75 脚手架的搭设和拆除施工工艺 (7)5.1 落地脚手架搭设施工工艺 (7)5.2 脚手架的拆除施工工艺 (8)6 目标和验收标准 (9)7 安全文明施工保证措施 (9)7.1 材质及其使用的安全技术措施 (9)7.2 脚手架搭设的安全技术措施 (10)7.3 脚手架上施工作业的安全技术措施 (10)7.4 脚手架拆除的安全技术措施 (11)7.5 文明施工要求 (12)7.6 应执行的强制性条文 (14)8 设计计算 (16)8.1 荷载传递路线 (16)8.2 横向水平杆强度计算 (16)8.3 纵向水平杆强度计算 (17)8.4 连接扣件抗滑承载力计算 (18)8.5 立杆稳定性计算 (19)8.6 连墙件验算 (23)8.7 立杆地基承载力计算 (24)9 附图2附图-1 外架平面布置图附图-2 外架剖面图和立面图附图-3 基础、门洞和连墙件做法31编制依据《建筑施工扣件式钢管脚手架》( JGJ130- , ) ;《建筑施工安全检查标准》( JGJ59-99) ;《建筑施工高处作业安全技术规范》( JGJ80-91) ;本工程施工图纸和投标文件;本工程施工组织设计。
外架验算计算书
第十二章 外架验算本计算参照《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）。
计算的脚手架为双排脚手架，搭设时按不同结构构造采用落地式和钢梁悬挑。
以8#楼为例，共32层。
分段搭设如下：1-4层为落地式脚手架；在5、16、27层分段进行钢梁悬挑+拉吊卸荷，最大悬挑层数11层，搭设高度33米。
分段验算如下：5-12层按工字钢悬挑验算，13-15层按卸荷钢丝绳卸荷验算。
悬挑层按照计算分段卸荷，卸荷4次，立杆采用单立管。
搭设尺寸为：立杆的纵距取1.5米，立杆的横距0.8米，步距1.80M 。
采用的钢管类型为48×3.5；连墙件2步3跨。
由于外脚手架规范以及外加整体性要求，在建筑拐角处按间距不大于1800布置外围立杆。
由于本脚手架主要用途在装修阶段，根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）表4.2.2规定，装修阶段施工均布荷载取2.0kN/m 2，最多同时施工2层，脚手板按满铺铺设。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度2.0m ，建筑物内锚固段长度2.5m 。
锚固段设置抗裂钢筋（见后图）。
悬挑水平钢梁采用锚环与建筑物拉结，最外面支点距离建筑物2.0m 。
Φ48×3.5钢管：弹性模量：E 取51006.2 2mm /N ；惯性矩I 取12.19×104mm 4；抵抗矩W 取5.08×103mm 3。
为计算方便，采用立杆在同一截面的模型进行计算。
第一节 悬挑工字钢计算1．计算参数设定 （1）基本参数脚手架搭设高度33.00m,立杆材料采用Φ48×3.0,横向杆上有3条纵向杆,立杆横距0.80m,立杆纵距La=1.50m,立杆步距h=1.80m;立杆离墙300m,连墙件按2步3跨布置,连墙件材料为预埋钢管,顶层层高3.00m;脚手架满铺冲压钢脚手板。
采用悬挑16号工字钢作为基础,标高+14m ，工字钢水平间距与脚手架纵向间距1.5m 相同，锚固段为1.9m ，锚固钢筋采用υ16钢筋，悬挑端用Φ16mm 的6×19钢芯钢丝绳@1.50m,与结构拉结吊环Φ20mm 。
外脚手架方案(搭设拆卸)(有计算书)
目录一、编制依据 (1)二、工程概况 (1)三、外墙脚手架设计 (1)1、立杆设计 (1)2、大横杆的设计 (2)3、小横杆设计 (2)4、脚手板的设计 (2)5、剪刀撑的设计 (2)6、连墙杆的设计 (2)7、安全斜挡板设计 (2)8、踢脚板的设计 (3)9、扫地杆的设计 (3)10、脚手架基础的设计 (3)11、上人斜梯的设置 (3)12、门窗洞口位设置要求 (3)四、外脚手架搭设方法 (3)五、外脚手架的验收 (4)六、脚手架的维护与管理 (5)七、安全防护 (6)八、防火措施 (8)九、预防高处坠落事故措施 (8)十、预防脚手架坍塌措施 (9)十一、钢管脚手架的拆除 (10)十二、脚手架拆除过程中预防高空坠落的安全技术措施及施工操作安全防护措施 (12)十三、脚手架拆除的质量及安全措施 (13)十四、拆除外脚手架的安全管理和应急预案 (13)十五、外脚手架计算书 (16)15.1．计算参数设定 (16)15.2.纵向水平杆验算..................... 错误!未定义书签。
15.3.横向水平杆验算..................... 错误!未定义书签。
15.4.立杆计算 .......................... 错误!未定义书签。
15.5.立杆地基承载力计算................. 错误!未定义书签。
15.6.连墙件计算 ........................ 错误!未定义书签。
15.7钢管施工楼梯（斜道）验算 (16)十六、附图 (27)一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；2、《建筑施工计算手册》（江正荣编著）；3、《建筑施工安全设施计算书编制范例》（武树春主编）；4、《建筑施工安全检查标准》（JGJ59-99）；5、《建筑结构荷载规范》（GB50009-2001）；6、《建筑施工安全设施计算书编制范例》（武树春主编）;7、紫金县第四中学风雨操场、教师公寓工程施工图纸。
外架计算书
外架计算书1.工程概况：详见脚手架搭设第一章工程概况2.落地式双排钢管脚手架2.1脚手架间隔尺寸设计立杆：横距1米，纵距1.5米横杆:大横杆在每层设二道,步距按层高调整，为便于计算，步距取1.5米，操作小横杆步距0.8米，剪刀撑设置于外侧与地面成45度角。
2.2脚手架荷载、强度、承载力计算2.2.1容许应力值、自重荷载及附加荷载就力参数钢管抗拉，压容许应力值f=205N/mm2自重荷载技术参数：Φ48×3.5钢管38.4N/m玛钢扣件10N/m竹架板343N/m2挡脚板250 N/m2安全网5 N/m2附加荷载技术参数按规定取截面荷载3000 N/m2动力系数:1.22.2.2自重荷载及附架荷载计算1自重荷载计算(取一步架为计算单元)双排立杆1.5×2×38.4=115.2N大横杆1.5×2×38.4=115.2N小横杆(1+0.3)×2×38.4=99.84N剪力撑2×3804×√1.52+1.52=163N扣件8×10=80N竹架板1.5×1×343=514.5N密目安全网1.5×1.5×5=11.25N挡脚板250×0.3×1.5=112.5N5层10步架自重荷载(竹架板按三层计算)∑Q=(115.2+115.2+99.84+163.0+80+11.25+112.5)×10+514.5×3=8513.4N2.2.2.2附加荷载计算(按2个施工层同时施工)P=1.5×1×2×3000=9000N2.2.3立杆整体稳定性计算1计算公式nN=1.2Ngk/k1+1.4∑Nqiki=1N≤δA(f c－σw) σw=M W/WM W=1.4wkh2/10 qwk=wklw k=0.7usuzw0N——所计算力柱范围内的这里轴必压力设计值k1——高度调整系数（查表取k1=1）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管外架计算书————————————————————————————————作者：————————————————————————————————日期：一、工程概况1、该工程为贵州省遵义市国家税务局新建机关办公楼工程，位于遵义市汇川区人民路，有很好的地理优势，建筑面积11164平方米，本工程是遵义市国家税务局办公大楼，地下负一层为人防层兼地下车库及设备用房，地上十二层为办公。
2、本工程为二类高层民用建筑，结构形式为框架结构，地上共十二层。
地下一层，建筑总高度47.7米（从室外地面至十二层屋面楼板）；使用年限50年，抗震不设防。
二、材料的选择本工程搭设脚手架使用的材料分别为：焊接钢管：外径48mm，壁厚3.5mm。
直角扣件、回转扣件、对转扣件应满足下表要求：扣件性能试验的合格标准性能试验名称直角扣件回转扣件对接扣件底座抗滑试验荷载（N）7200 10200 7200 10200 ---- ---- 位移值（mm）Δ1≤0.7 Δ2≤0.5Δ1≤0.7 Δ2≤0.5---- ----抗破坏试验(N) 25500 17300扭转刚度试验力矩(N·m) 918 ---- ---- ---- 位移值或转角无规定---- ---- ----抗拉试验荷载（N）---- ---- 4100 ---- 位移值（mm）---- ---- Δ≤2.0----抗压试验(N) ---- ---- ---- 51000 注：○1试验采用的螺旋扭力矩10N·m○2表中Δ1为横杆的垂直位移；Δ2为扣件后部的位移值。
三、扣件式钢管脚手架参数为满足本工程浇筑砼、砌筑、装修等需要，现对外架的参数作以下规定：扣件式钢管脚手架构造参数（单位：m）项目构造形式立杆大横杆步距操作小横杆间距剪刀撑连墙杆内立杆离墙距离横距纵距砼浇筑、砌筑、装修双排0.5 1.3 1.8 1.8 1.0设置位置：(1)两端双跨内(2)中间每隔30m净距双跨内；(3)设在外侧与地面成45°角二步三跨设置一道1、立杆2、小横杆3、大横杆4、脚手架5、垫木6、拉撑杆7、栏杆8、墙身/砼墙/砼柱9、密目安全网钢管脚手架简图四、计算1、允许搭设高度：已知条件：搭设高度47.70m，双排钢管外脚手架，立杆横距b=1.3m，立杆纵距L=1.8m，内立杆距外墙距离b1=0.5m，步距h=1.8m，铺设脚手板2层，同时施工2层，脚手架与主体两步三跨一连接：H1=2h=3.6m，L1=3L=5.4m，施工荷载取5.0KN/㎡。
根据已知条件查表得：Af=45.447(KN) NGK2=2.323(KN) N QK=14.85(KN)N GK1=0.474(KN) KA=0.85因立杆采用单根钢管，则：H=h N N N Af KA GK QK GK ⨯+-122.1)4.12.1(3.1ϕ=8.1474.02.1)85.144.1323.22.1(3.1447.4585.0⨯⨯⨯+⨯-⨯=m 63.478.15688.0)79.207876.2(3.162995.38=⨯+-最大允许搭设高度为： H ≤m m H H 00.2026.324763.0163.471001>=+=+ 从上面计算结果得知，搭设高度最大可达32.26m ，大于搭设计划的20m ，故从高度上可知安全。
2、稳定性计算：f K K A N H A m ≤+σϕ111单根钢管最不利步距为由下往上数的第一个步距，最不利荷载在基础处，最不利立杆为内立杆，要多负担小横杆向里挑出0.5m 宽的脚手板及其上活荷载，故其轴向力N 1为：（n=20/1.8=11.11≈11）N 1=)4.12.1(8.15.03.15.02.12121QK GK GK N N N n ++⨯+⨯⨯=)85.144.1323.22.1(639.0474.0112.121⨯+⨯+⨯⨯⨯=)(194.180661.151284.3KN =+由λ、h/i=1800/15.78=114，查表得489.0=ϕ 由于QK=2.0KN/㎡ ∴2/35mm m =σ 单根钢管截面积21489mm A =由于采用单立管∴85.0=A K则23111/087.11135489489.010194.18mm N A N m =+⨯⨯=+σϕ 22/087.111/1503.145205833.085.0mm N mm N f K K H A >=⨯⨯=**故知安全 (其中:833.02.01110011=+=+=H K H ) 3、脚手架立杆底座和地基承载力计算： （1）立杆底座验算： N ≤Rd由前计算可知：N=18.194(KN) Rd 为常数，一般取40KN ， ∴N ≤Rd 所以安全材料采用木料，厚度为50mm 即可（2）fk K AdN*≤ 2/776.7225.0194.18m KN Ad N ==)/(776.72)(951905.02m KN kpa fk K >=⨯=* ∴安全五、搭设要求1、搭设场地应平整、夯实并设置排水措施。
2、剪刀撑与楼面夹角在45°～60°沿建筑物四周设置到顶。
3、脚手架外立面设置900高栏杆，挂合格密目安全网。
4、立于土地面之上的立杆底部应加设宽度≥200mm 、厚度≥50mm 的垫木、垫板或其他刚性垫块，每根立杆的支垫面积应符合设计要求且不得小于0.15㎡。
5、在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。
6、脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：（1）按施工设计放线、铺垫板、设置底座或标定立杆位置；（2）周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设；（3）应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第1步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。
（4）在设置第一排连墙杆前，“一”字形脚手架应设置必要数量的抛撑，以确保构架稳定和架上作业人员的安全。
边长≥20m的周边脚手架，亦应适量设置抛撑；（5）剪刀撑、斜杆等整体拉结杆和连墙件应随搭升的架子一起及时设置。
（6）脚手架处于顶层连墙点之上的自由高度不得大于6m。
当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
7、脚手板或其他作业铺板的铺设应符合以下规定：（1）脚手架或其他铺板应铺平铺稳，必要时应予绑扎固定。
（2）脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在100～200mm之间。
（3）脚手板采用搭设铺放时，其搭接长度不得小于200mm，其应在搭接段的中部设有支承横杆。
铺板严禁出现端头超出支承横杆250mm 以上未作固定的探头板。
（4）长脚手板采用纵向铺设时，其下支承横杆的距离不得大于：竹片脚手板为0.75m；木脚手板为1.0m。
纵铺脚手板应按以下规定部位与其支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔15～20m；坡道的两端；其他可能发生滑动和翘起的部位。
（5）用于支托挑、吊、挂脚手架的悬挑梁、架必须与支承结构可靠连接。
其悬臂端应有适当的架设起拱量，同一层各挑梁、架上表面之间的水平误差应不大于20mm，且应视需要在其间设置整体拉结构件，以保持整体稳定。
（6）装设连墙件或其他撑拉杆时，应注意掌握撑拉的松紧程度，避免引起杆件和架体的显著变形。
（7）工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。
工人必须戴好安全帽和佩挂安全带。
不得单人进行装设较重杆件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。
六、脚手架对基础的要求良好的脚手架底座和基础、地基，对于脚手架的安全极为重要，在搭设脚手架时，必须加设底座、垫木（板）或基础并作好对地基的处理。
1、一般要求1) 脚手架地基应平整夯实；2) 脚手架的钢立柱不能直接立于土地面上，应加设底座和垫板（或垫木），垫板（木）厚度不小于50mm；3) 有坑槽时，立杆应下到槽底或在槽上加设底梁（一般可用枕木或型钢梁）；4) 脚手架地基应有可靠的排水措施，防止积水浸泡地基；5) 脚手架旁有开挖的沟槽时，应控制外立杆距沟槽边的距离：架高在30m以内的，不小于1.5m；6)位于通道处的脚手架底部垫木（板）应低于其两侧地面，并在其上加设盖板；避免扰动。
2、一般做法1) 30m以下的脚手架、其内立杆大多处在基坑回填土之上。
回填土必须严格分层夯实。
垫木宜采用长2.0—2.5m、宽不小于200mm、厚50—60mm的木板，垂直于墙面放置（用长4.0m左右平行于墙放置亦可），在脚手架外侧挖一浅排水沟排除雨水，如图所示排水沟七、脚手架搭设质量的检查验收规定脚手架搭设质量的检查验收工作应遵守以下规定：1、脚手架的验收标准规定（1）构架符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。
（2）接点的连接可靠。
其中扣件的拧紧程度应控制在扭力距达到40～60N.m。
（3）钢脚手架立杆的垂直度偏差应≤1/300，且应同时控制其最大垂直偏差值：当架高≤20m时为不大于50mm。
（4）纵向钢平杆水平偏差应≤1/250，且全架长的水平偏差应不大于50mm。
（5）作业层铺板、安全防护措施等均应符合前述要求。
2、脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：（1）搭设完毕后；（2）连续使用达到6个月；（3）施工中途停止使用超过15天，在重新使用之前；（4）在遭受暴风雨、大雨、大雪、地震等强力因素作用之后；（5）在使用过程中，发现有显著的变化、沉降、拆除杆件和拉结以及安全隐患存在的情况时。
八、脚手架的使用规定脚手架的使用应遵守以下规定：（1）作业层每1㎡架面上实际的施工荷载（人员、材料和机具重量）不得超过施工设计值5.0KN/㎡；（2）在架板上堆放的标准砖不得多于单排立码3层；砂浆和容器总重不得大于1.5KN；施工设备单重不得大于1KN，使用人力在架上搬运和安装的构件的自重不得大于2.5KN。
（3）在架面上设置的材料应码放整齐稳固，不得影响施工操作和人员通行。
严禁上架人员在架面上奔跑、退行。
（4）作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手架以增加操作高度。
（5）作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。
确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。
（6）工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。
严禁在架上嬉闹和坐在栏杆上等不安全处休息。
