光纤连接器的一般结构
光纤连接器及尾纤介绍
光纤连接器及尾纤介绍光纤连接器（又称光纤跳线）是在一段光纤两端安装连接插头，在光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。
在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器（所谓“模”，是指以一定电磁波相位变化速度〈即相位角速度〉进入光纤的一束光），还有其它如以塑胶等为传输媒介的光纤连接器；按连接器结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。
FC型：金属双重配合螺旋终止型结构；ST型：金属圆型卡口式结构；SC型：矩形塑料插拔式结构，特点是容易拆装。
多用于多根光纤与空间紧凑结构的法兰之间的连接。
以上是指接头与光纤桥接器（法兰盘）之间的连接形式，这些结构主要任务是实现接头与法兰盘之间的坚固连接，并将两端光纤的轴线引导到一条线上。
其中，ST连接器通常用于配线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于光收发设备端。
按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；连接器插芯连接的损耗应该是越小越好，因此，对于活动接头的端面的要求标准比较高，以下是针对端面而制定的一些标准形式：PC型：端面呈球形，接触面集中在端面的中央部分，反射损耗35dB，多用于测量仪器；APC型：接触端的中央部分仍保持PC型的球面，介但端面的其它部分加工成斜面，使端面与光纤轴线的夹角小于90度，这样可以增加接触面积，使光耦合更加紧密。
当端面与光纤轴线夹角为8度时，插入损耗小于0.5dB。
窄带（155MB/S以下）光传输系统中常采用这种结构的接头；UPC型：超平面连接，加工精密，连接方便，反射损耗50dB，常用于宽带（155MB/S 及以上）光纤传输系统中。
光纤连接器的分类和主要规格参数
4.饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。当接收光功率大于饱和光功率的时候同样会导致误码产生。因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
1.FC型——最早由日本NTT研制。外部加强件采用金属套，紧固方式为螺丝扣。测试设备选用该种接头较多。
2.SC型——由日本NTT公司开发的模塑插拔耦合式连接器。其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形；插针由精密陶瓷制成，耦合套筒为金属开缝套管结构。紧固方式采用插拔销式，不需要旋转。
3.LC型——朗讯公司设计的。套管外径为1.25mm，是通常采用的FC-SC、ST套管外径2.5mm的一半。提高连接器的应用密度。
按照光纤连接器连接头内插针端面分：PC，SPC，UPC，APC
按照光纤连接器的直径分：Φ3，Φ2,Φ0.9
光纤连接器的性能主要有光学性能、互换性能、机械性能、环境性能和寿命。其中最重要的是插入损耗和回波损耗这两个指标。
1.光模块传输数率：百兆、千兆、10GE等等
2.光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。两者都以dBm为单位，是影响传输距离的重要参数。光模块可传输的距离主要受到损耗和色散两方面受限。损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。光纤衰减量和实际选用的光纤相关。一般目前的G.652光纤可以做到1310nm波段0.5dB/km，1550nm波段0.3dB/km甚至更佳。50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。

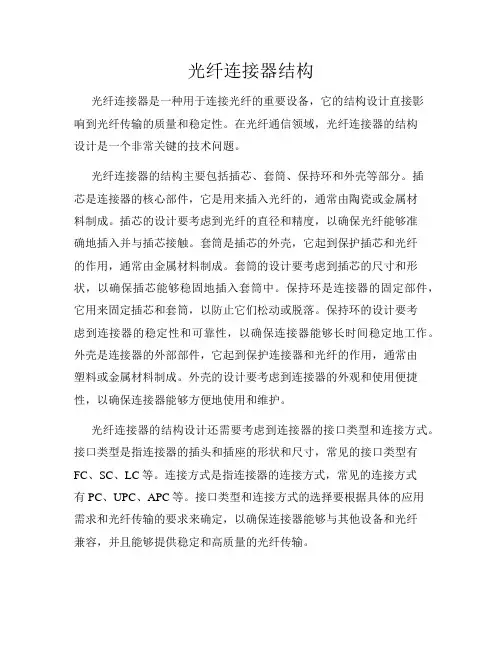

光纤连接器结构
光纤连接器结构光纤连接器是一种用于连接光纤的重要设备，它的结构设计直接影响到光纤传输的质量和稳定性。
在光纤通信领域，光纤连接器的结构设计是一个非常关键的技术问题。
光纤连接器的结构主要包括插芯、套筒、保持环和外壳等部分。
插芯是连接器的核心部件，它是用来插入光纤的，通常由陶瓷或金属材料制成。
插芯的设计要考虑到光纤的直径和精度，以确保光纤能够准确地插入并与插芯接触。
套筒是插芯的外壳，它起到保护插芯和光纤的作用，通常由金属材料制成。
套筒的设计要考虑到插芯的尺寸和形状，以确保插芯能够稳固地插入套筒中。
保持环是连接器的固定部件，它用来固定插芯和套筒，以防止它们松动或脱落。
保持环的设计要考虑到连接器的稳定性和可靠性，以确保连接器能够长时间稳定地工作。
外壳是连接器的外部部件，它起到保护连接器和光纤的作用，通常由塑料或金属材料制成。
外壳的设计要考虑到连接器的外观和使用便捷性，以确保连接器能够方便地使用和维护。
光纤连接器的结构设计还需要考虑到连接器的接口类型和连接方式。
接口类型是指连接器的插头和插座的形状和尺寸，常见的接口类型有FC、SC、LC等。
连接方式是指连接器的连接方式，常见的连接方式有PC、UPC、APC等。
接口类型和连接方式的选择要根据具体的应用需求和光纤传输的要求来确定，以确保连接器能够与其他设备和光纤兼容，并且能够提供稳定和高质量的光纤传输。
光纤连接器的结构设计还需要考虑到连接器的性能指标和测试要求。
性能指标是指连接器的传输损耗、回波损耗、插拔次数等参数，测试要求是指连接器在生产过程中需要进行的测试和检验。
性能指标和测试要求的确定要根据光纤传输的要求和连接器的应用环境来确定，以确保连接器能够满足相关的技术标准和要求。
总之，光纤连接器的结构设计是一个非常重要的技术问题，它直接影响到光纤传输的质量和稳定性。
在设计光纤连接器的结构时，需要考虑到插芯、套筒、保持环和外壳等部分的设计，以及接口类型、连接方式、性能指标和测试要求的确定。
光缆接头盒
光缆接头盒光缆接头盒是一种用于光纤连接和保护的设备，被广泛应用于光通信领域。
它不仅能够提供良好的光纤连接效果，还能保护连接处的光纤免受外界环境的干扰。
在本文中，我们将详细介绍光缆接头盒的工作原理、分类以及应用领域。
一、光缆接头盒的工作原理光缆接头盒的主要作用是将光纤进行连接，并通过合适的保护手段确保连接处的光纤在各种条件下能够正常工作。
光缆接头盒通常由外壳、内部组件和接口等部分组成。
1. 外壳：光缆接头盒的外壳通常由耐高温、防水、防尘等材料制成，以确保设备的稳定性和可靠性。
外壳的设计通常采用模块化结构，方便安装和拆卸。
2. 内部组件：光缆接头盒的内部组件主要包括光纤连接器、光纤配线架、保护套管等。
光纤连接器是连接光纤的重要部分，它通过光纤插入端面的精确对准和机械动作将两根光纤连接在一起。
光纤配线架是连接器的支撑结构，同时也是光纤的转向和分配设备。
保护套管则起到保护和固定光缆的作用。
3. 接口：光缆接头盒的接口通常由光纤连接器和光纤尾纤相连接，实现光纤之间的传输和转接。
目前常用的光纤接头有FC、SC、LC 等类型。
光缆接头盒的工作原理可以简单概括为：光纤首先通过光纤连接器插入光缆接头盒的接口，然后通过光纤配线架进行转接和分配，最后通过保护套管得到安全保护。
整个过程中，光纤接头盒起到连接和保护作用，确保光纤的正常传输。
二、光缆接头盒的分类根据不同的应用场景和特点，光缆接头盒可以分为室内光缆接头盒和室外光缆接头盒两大类。
1. 室内光缆接头盒：室内光缆接头盒主要用于建筑物内部、通信机房、计算机室等场所。
它通常采用模块化结构，体积小、重量轻，并且具备防尘、防水等特点。
室内光缆接头盒通常采用的是冷熔接头的方式，能够提供更稳定、更低损耗的连接效果。
2. 室外光缆接头盒：室外光缆接头盒主要用于光缆的延长、分配和分支连接。
它采用的是预装接口和冷熔接缆技术，具备耐候性、抗冲击性、耐腐蚀性等特点，可以适应各种恶劣的外部环境条件。

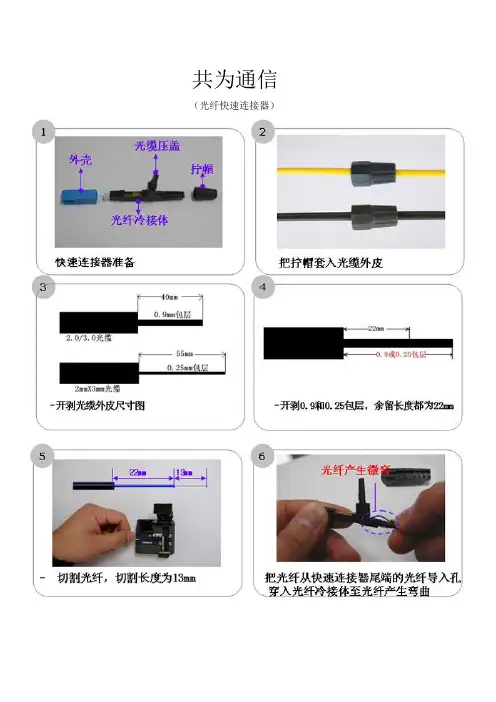

【光纤快速连接器介绍】皮线光缆开剥器(光纤适配器、束状尾纤、一体化托盘)
共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。
不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。
快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。
(整理)光纤光缆活动连接器的基本结构及光纤熔接机的种类.
光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。
1.套管结构这种连接器由插针和套筒组成。
插针为一精密套管，光纤固定在插针里面。
套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。
其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。
由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。
FC，SC等型号的连接器均采用这种结构。
2.双锥结构这种连接器的特点是利用锥面定位。
插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。
两个插针插入基座的内孔实现纤芯的对接。
插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。
它的捕针和基座采用聚合物压成型，精度和一致性都很好。
这种结构由AT&T创赢和采用。
3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。
这种结构可以达到较高的精度。
其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。
4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。
钢球开有一个通孔，通7L的内径比插针的外径大。
当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。
fH零件形状复杂，加工调整难度大。
目前只有法国采用这种结构。
5. 透镜耦合结构透镜耦合又称远场耦合，它分为球透镜耦合和自聚焦透镜耦合两种。
这种结构利用透镜来实现光纤的对中。
用透镜将一根光纤的出射光变成平行光，再由另一透镜将平行光聚焦导人到另一光纤中去。
其优点是降低了对机械加工的精度要求，使耦合更容易实现。
5.1+光纤连接器和耦合器
4 光纤耦合器
光纤耦合器的功能是实现光信号的分路/合路， 就是把一个输入的光信号分配给多个输出或者把多 个输入的光信号组合成一个输出。
12
分路器 (3端口)
合路器 (3端口)
耦合器 (4端口)
光纤耦合器的分类
N星型耦合器 （多端口）
1
合波器
分波器
2 1 2
13
1 2 1 2
3
产生光纤连接损耗因素
端面反射 横向错位 角度倾斜 端面间非调心型 按连接方式：分为对接耦合式和透镜耦合式 按光纤相互接触关系：平面接触式和球面接触式
5
插针－套筒式光纤连接器
6
光纤连接器的分类
FC型光纤活动连接器 SC型光纤活动连接器 ST型光纤活动连接器 双锥型光纤活动连接器 DIN光纤活动连接器 MT-RJ型光纤活动连接器 LC型光纤活动连接器 MU型光纤活动连接器
6.1 光纤连接器和耦合器
1 光无源器件
光无源器件: 不含光能源的光功能器件的总称。 作用: 连接、耦合、分配、隔离、滤波等。
2
2 光纤连接器
光纤连接器：两根光纤之间完成活动连接的器件。 用途：各类有源及无源光器件之间、光器件与光纤线路之 间、各类测试仪器与光纤通信系统或光纤线路间的活动连 接。
光耦合器结构
熔锥型光纤耦合器 研磨型光纤耦合器 微光元件型光纤耦合器 集成光波导型耦合器
14
光耦合器实物
P1/N P1/N
P1/N
N×N
1×N
15
光纤耦合器性能参数
插入损耗 附加损耗 耦合比 串扰
16
7
FC型光纤活动连接器示意
8
各种光纤接口类型介绍
各种光纤接口类型介绍光纤接口类型是指光纤设备之间进行连接时所采用的连接接口标准。
随着光纤技术的不断发展，出现了各种不同类型的光纤接口。
下面将介绍几种常见的光纤接口类型。
1. FC接口（Fiber Channel）：FC接口是一种用于高速光纤通信的常见光纤接口类型。
它采用圆形插孔和螺纹转接结构，可以提供较好的光纤连接和稳定性。
FC接口通常用于数据中心和存储设备之间的高速数据传输。
2. SC接口（Subscriber Connector）：SC接口是一种早期被广泛使用的光纤连接接口类型。
它采用圆形插孔和引导销结构，具有稳定性和易于连接的特点。
SC接口通常用于局域网（LAN）的连接和光纤模块之间的连接。
3. LC接口（Lucent Connector）：LC接口是一种小型光纤连接器接口类型，它采用拉拽式结构，被广泛应用于高密度光纤连接。
LC接口具有体积小、插拔方便等优点，逐渐取代了SC接口在一些应用领域的地位。
4. ST接口（Straight Tip）：ST接口是一种圆形插孔和螺纹结构的光纤连接器接口类型。
ST接口在早期被广泛应用于光纤通信系统，但由于其体积较大，逐渐被更小型的接口类型所取代。
5. MTRJ接口（Mechanical Transfer Registered Jack）：MTRJ接口是一种双通道光纤连接器接口类型。
它结合了SC接口的插入和引导销结构以及RJ-45接口的体积，适用于高密度的光纤连接。
除了上述几种常见的光纤接口类型外，还有一些其他类型的接口，例如MT-RJ接口、E2000接口、MU接口等。
MT-RJ接口是一种小型光纤连接器接口类型，它采用插入和引导销结构，用于高密度光纤连接和光纤模块之间的连接。
E2000接口是一种高性能光纤连接器接口类型，它采用带盖的设计，可以防止灰尘和其他污染物进入连接器内部，提供更可靠的连接。
MU接口是一种小型光纤连接器接口类型，类似于SC接口，但其体积更小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤连接器的一般结构
1．引言在安装任何光纤系统时，都必须考虑以低损耗的方法把光纤或光缆相互连接起来，以实现光链路的接续。
光纤链路的接续，又可以分为永久性的和活动性的两种。
永久性的接续，大多采用熔接法、粘接法或固定连接器来实现；活动性的接续，一般采用活动连接器来实现。
本文将对活动连接器做一简单的先容。
光纤活动连接器，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数目最多的光无源器件。
2．光纤连接器的一般结构光纤连接器的主要用途是用以实现光纤的接续。
现在已经广泛应用在光纤通讯系统中的光纤连接器，其种类众多，结构各异。
但细究起来，各种类型的光纤连接器的基本结构却是一致的，即尽大多数的光纤连接器的一般采用高精密组件（由两个插针和一个耦合管共三个部分组成）实现光纤的对准连接。
这种方法是将光纤穿进并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。
插针的外组件采用金属或非金属的材料制作。
插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以开释应力。
耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。
为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。
3．光纤连接器的性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
(1)光学性能对于光纤连接器的光性能方面的要求，主要是插进损耗和回波损耗这两个最基本的参数。
插进损耗（InsertionLoss）即连接损耗，是指因连接器的导进而引起的链路有效光功率的损耗。
插进损耗越小越好，一般要求应不大于0.5dB。
回波损耗（ReturnLoss,ReflectionLoss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。
实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。
(2)互换性、重复性光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导进的附加损耗一般都在小于0.2dB的范围内。
(3)抗拉强度对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。
(4)温度一般要求，光纤连接器必须在-40oC~+70oC的温度下能够正常使用。
(5)插拔次数目前使用的光纤连接器一般都可以插拔l000次以上。
4．部分常见光纤连接器按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。
在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。
以下简单的先容一些目前比较常见的光纤连接器：(1)FC型光纤连接器这种连接器最早是由日本NTT研制。
FC是FerruleConnector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。
此类连接器结构简单，操纵方便，制作轻易，但光纤端面对微尘较为敏感，且轻易产生菲涅尔反射，进步回波损耗性能较为困难。
后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插进损耗和回波损耗性能有了较大幅度的进步。
(2)SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。
其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操纵方便，参与损耗波动小，抗压强度较高，安装密度高。
(3)双锥型连接器（BiconicConnector）这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥
形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。
(4)DIN47256型光纤连接器这是一种由德国开发的连接器。
这种连接器采用的插针和耦合套筒的结构尺寸与FC 型相同，端面处理采用PC研磨方式。
与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。
另外，这种连接器的机械精度较高，因而参与损耗值较小。
(5)MT-RJ型连接器MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光连接器。
(6)LC型连接器LC型连接器是著名Bell 研究所研究开发出来的，采用操纵方便的模块化插孔(RJ)闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以进步光配线架中光纤连接器的密度。
目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
(7)MU型连接器MU(MiniatureunitCoupling)连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，该连接器采用1.25mm直径的套管和自保持机构，其上风在于能实现高密度安装。
利用MU的l.25mm直径的套管，NTT已经开发了MU连接器的系列。
它们有用于光缆连接的插座型光连接器（MU－A系列），具有自保持机构的底板连接器（MU－B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。
随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM 技术的广泛应用，对MU型连接器的需求也将迅速增长。
