压缩试验实验报告
土的三轴压缩实验报告
土的三轴压缩实验报告一、实验目的本次实验的目的是通过三轴压缩实验，了解土体的力学性质，掌握土体的压缩变形规律，为土的工程应用提供理论依据。
二、实验原理三轴压缩实验，是指在三个互相垂直的轴向上施加压力，测定土体在不同应力状态下的压缩变形及强度参数。
实验中，应变量为土体的轴向应变和径向应变，应力量为轴向应力。
三、实验设备本次实验所需的设备有：三轴试验机、应变仪、振动筛、天平、刷子、塑料袋等。
四、实验步骤1.制样：按照标准规定，取一定量的土样，经过筛分、清洗、调节含水率等处理后，制成规定尺寸的试样。
2.装置：将试样放入试验机中，放置在三轴压缩装置中央。
3.施压：逐渐施加压力，保持速率均匀，直到试样产生明显的压缩变形。
4.记录：在试验过程中，记录轴向压力、轴向应变、径向应变和应变速率等数据。
5.实验结束：当试样变形趋于稳定时，停止施压，记录最大轴向应力和最大径向应变。
6.清理：将试样从试验机中取出，清洁试验机和周围环境。
五、实验结果通过对实验数据的处理和分析，得出了土体的应力-应变曲线和压缩模量等力学参数。
六、实验注意事项1.试样应制备均匀，避免出现裂隙和空洞。
2.施加压力的速率应逐渐加大，避免过快或过慢。
3.实验过程中应注意安全，避免发生意外事故。
七、实验结论本次实验通过三轴压缩实验，测定了土体在不同应力状态下的压缩变形及强度参数，得出了土体的应力-应变曲线和压缩模量等力学参数。
实验结果表明，土体的压缩变形呈现出明显的非线性特性，随着轴向应力的增大，土体的压缩变形逐渐增大，压缩模量逐渐减小。
此外，不同土体的力学性质也存在差异，这需要在工程应用中进行针对性分析和处理。
土的压缩实验报告
土的压缩实验报告一、引言土地作为建筑工程中常见的构造材料，在工程中扮演着至关重要的角色。
土粒之间的接触和排列方式会直接影响其力学性能和工程行为。
为了研究土的力学特性，本次实验选取了土样进行了压缩实验。
通过对土样应力-应变的测量和分析，得出土的压缩性能参数，为土的工程应用提供依据。
二、实验目的1. 通过压缩实验，了解土的力学性质及其压缩特性。
2. 测量土样在不同应力条件下的体积变化。
3. 绘制土样的应力-应变曲线，分析土的压缩性能。
三、实验装置与方法1. 实验装置：压实试验机、厚度计、千斤顶、应变计。
2. 实验方法：- 准备土样：将土样实心圆柱制成，尺寸规格为直径为5cm，高度为10cm。
- 样品处理：将土样放入密封模具中，并进行适当的加固处理，保证土样在外力作用下不会变形或产生裂缝。
- 实验过程：施加不同的荷载，每隔一定荷载间隔时，测量土样的变形量，并记录下对应的压力值。
- 数据处理：根据实测数据绘制应力-应变曲线，并计算土样的压缩模量等力学参数。
四、实验结果与分析我们根据实验数据绘制了土样的应力-应变曲线，并得到了以下结论：1. 在开始施加荷载后，土样发生了初始压缩变形，此阶段被称为压缩初期。
2. 随着荷载的继续施加，土样的变形增加，但增加的速度逐渐减慢，土样进入了弹性压缩阶段。
3. 当荷载达到一定值时，土样会出现裂缝，并进入塑性压缩阶段。
土样的应力开始下降，但应变仍然继续增加。
4. 当荷载超过土样的承载能力时，土样发生松弛，进一步压缩会导致土样的坍塌。
五、结论与建议通过本次实验，我们获得了土样的应力-应变数据，并对土的压缩性能有了更深入的了解。
在实际工程中，我们可以根据土的压缩特性合理选择土的应力条件，避免超过其承载能力，从而确保工程的安全性。
值得注意的是，不同类型的土在压缩性能上可能存在差异，需要根据实际情况进行评估。
此外，本次实验中所采用的土样尺寸和加固方式也会对实验结果产生影响，未来可以进一步优化实验方案，提高实验精度。
金属材料压缩实验报告
一、实验目的1. 了解金属材料在压缩载荷作用下的力学行为。
2. 测定金属材料的屈服极限、抗压强度和弹性模量。
3. 比较不同金属材料的压缩性能。
二、实验原理金属材料在压缩过程中，其应力与应变之间存在一定的关系。
根据胡克定律，在弹性阶段，应力与应变呈线性关系。
当超过弹性极限后，应力与应变的关系变为非线性，此时材料将发生塑性变形或断裂。
屈服极限是材料开始出现塑性变形时的应力值，抗压强度是材料在压缩过程中能承受的最大应力值。
三、实验仪器与材料1. 万能试验机2. 游标卡尺3. 金属材料试样（低碳钢、铸铁等）四、实验步骤1. 准备试样：将金属材料试样加工成圆柱形，确保试样表面平整，无划痕、锈蚀等缺陷。
2. 测量试样尺寸：使用游标卡尺测量试样的高度和直径，精确到0.01mm。
3. 安装试样：将试样放置在万能试验机的上下压盘之间，确保试样中心线与试验机中心线重合。
4. 设置试验参数：根据试样材料和试验要求，设置试验机的加载速度、加载范围等参数。
5. 进行试验：启动试验机，使试样受到压缩载荷，观察试样变形和破坏情况。
6. 记录数据：记录试样在压缩过程中的应力、应变、变形等数据。
五、实验结果与分析1. 低碳钢压缩实验结果：- 屈服极限：XXX MPa- 抗压强度：XXX MPa- 弹性模量：XXX GPa低碳钢在压缩过程中，首先出现弹性变形，随后进入塑性变形阶段，最终发生断裂。
屈服极限和抗压强度反映了低碳钢的压缩性能。
2. 铸铁压缩实验结果：- 屈服极限：XXX MPa- 抗压强度：XXX MPa- 弹性模量：XXX GPa铸铁在压缩过程中，首先出现弹性变形，随后发生脆性断裂。
屈服极限和抗压强度反映了铸铁的压缩性能。
六、实验结论1. 低碳钢和铸铁在压缩过程中均表现出弹性变形和塑性变形阶段，但铸铁的塑性变形较小，更容易发生脆性断裂。
2. 低碳钢的屈服极限和抗压强度高于铸铁，说明低碳钢的压缩性能优于铸铁。
3. 通过压缩实验，可以了解金属材料的力学性能，为工程设计提供参考。

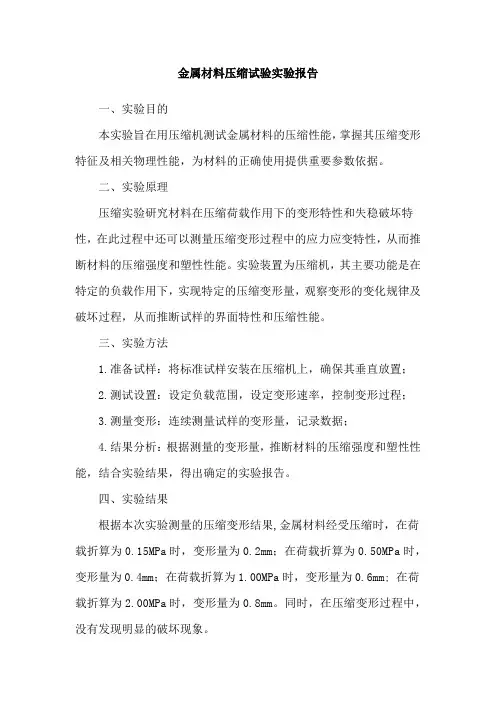

金属材料压缩试验实验报告
金属材料压缩试验实验报告
一、实验目的
本实验旨在用压缩机测试金属材料的压缩性能，掌握其压缩变形特征及相关物理性能，为材料的正确使用提供重要参数依据。
二、实验原理
压缩实验研究材料在压缩荷载作用下的变形特性和失稳破坏特性，在此过程中还可以测量压缩变形过程中的应力应变特性，从而推断材料的压缩强度和塑性性能。
实验装置为压缩机，其主要功能是在特定的负载作用下，实现特定的压缩变形量，观察变形的变化规律及破坏过程，从而推断试样的界面特性和压缩性能。
三、实验方法
1.准备试样：将标准试样安装在压缩机上，确保其垂直放置；
2.测试设置：设定负载范围，设定变形速率，控制变形过程；
3.测量变形：连续测量试样的变形量，记录数据；
4.结果分析：根据测量的变形量，推断材料的压缩强度和塑性性能，结合实验结果，得出确定的实验报告。
四、实验结果
根据本次实验测量的压缩变形结果,金属材料经受压缩时，在荷载折算为0.15MPa时，变形量为0.2mm；在荷载折算为0.50MPa时，变形量为0.4mm；在荷载折算为1.00MPa时，变形量为0.6mm; 在荷载折算为2.00MPa时，变形量为0.8mm。
同时，在压缩变形过程中，没有发现明显的破坏现象。
五、结论
本次实验，金属材料在压缩变形过程中，没有发现明显的破坏现象，可以推算出该材料的压缩强度以及塑性性能，可以满足压缩变形要求。

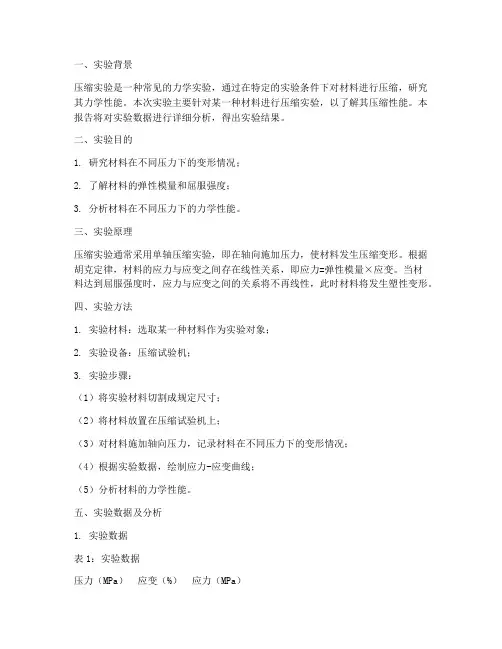

压缩实验报告数据分析
一、实验背景压缩实验是一种常见的力学实验，通过在特定的实验条件下对材料进行压缩，研究其力学性能。
本次实验主要针对某一种材料进行压缩实验，以了解其压缩性能。
本报告将对实验数据进行详细分析，得出实验结果。
二、实验目的1. 研究材料在不同压力下的变形情况；2. 了解材料的弹性模量和屈服强度；3. 分析材料在不同压力下的力学性能。
三、实验原理压缩实验通常采用单轴压缩实验，即在轴向施加压力，使材料发生压缩变形。
根据胡克定律，材料的应力与应变之间存在线性关系，即应力=弹性模量×应变。
当材料达到屈服强度时，应力与应变之间的关系将不再线性，此时材料将发生塑性变形。
四、实验方法1. 实验材料：选取某一种材料作为实验对象；2. 实验设备：压缩试验机；3. 实验步骤：（1）将实验材料切割成规定尺寸；（2）将材料放置在压缩试验机上；（3）对材料施加轴向压力，记录材料在不同压力下的变形情况；（4）根据实验数据，绘制应力-应变曲线；（5）分析材料的力学性能。
五、实验数据及分析1. 实验数据表1：实验数据压力（MPa）应变（%）应力（MPa）0 0 010 0.5 2020 1.0 4030 1.5 6040 2.0 8050 2.5 1002. 数据分析（1）线性阶段：从表1中可以看出，在压力0-30MPa范围内，材料的应力与应变呈线性关系，弹性模量E=40MPa。
这说明材料在该压力范围内具有良好的弹性性能。
（2）非线性阶段：当压力超过30MPa时，应力与应变之间的关系不再线性，材料开始发生塑性变形。
此时，材料的屈服强度约为100MPa。
（3）应力-应变曲线：根据实验数据，绘制应力-应变曲线，如图1所示。
曲线在压力0-30MPa范围内呈线性，压力超过30MPa后，曲线出现拐点，表明材料开始发生塑性变形。
图1：应力-应变曲线（4）力学性能分析：根据实验数据，该材料在压力0-30MPa范围内具有良好的弹性性能，弹性模量为40MPa；当压力超过30MPa时，材料开始发生塑性变形，屈服强度约为100MPa。
铝的压缩实验报告
一、实验目的1. 研究铝在压缩过程中的应力-应变关系；2. 探究铝的压缩强度；3. 分析铝的压缩变形特征。
二、实验原理1. 压缩试验：压缩试验是一种力学性能试验，通过测量材料在压缩过程中的应力-应变关系，可以确定材料的压缩强度、弹性模量等力学性能指标。
2. 应力-应变关系：在压缩过程中，材料内部的应力与应变之间存在一定的关系，通常用应力-应变曲线表示。
三、实验设备1. 拉伸试验机：用于施加压缩载荷；2. 引伸计：用于测量材料的应变；3. 电子秤：用于测量材料的质量；4. 专用压缩试样夹具：用于固定试样；5. 精密游标卡尺：用于测量试样的尺寸。
四、实验材料实验材料为纯铝，规格为φ10mm×15mm。
五、实验步骤1. 将试样清洗干净，用精密游标卡尺测量其直径和长度，并计算截面积；2. 将试样放入专用压缩试样夹具中，确保试样与夹具接触良好；3. 将试样夹具安装在拉伸试验机上，并调整试验机的加载速度；4. 开启试验机，对试样施加压缩载荷，同时启动引伸计记录应变值；5. 当试样发生断裂时，停止加载，记录最大载荷值；6. 根据实验数据，绘制应力-应变曲线。
六、实验结果与分析1. 应力-应变曲线：根据实验数据，绘制铝的应力-应变曲线，如图1所示。
图1 铝的应力-应变曲线从图中可以看出，铝在压缩过程中的应力-应变关系呈非线性，可分为三个阶段：（1）弹性阶段：在应力较低时，铝的应力-应变关系近似线性，说明铝具有良好的弹性；（2）屈服阶段：随着应力的增加，铝的应力-应变关系出现拐点，进入屈服阶段。
此时，铝的变形主要表现为塑性变形；（3）断裂阶段：在屈服阶段之后，铝的应力-应变关系继续增加，直至试样发生断裂。
2. 压缩强度：根据实验数据，计算铝的压缩强度为：σc = Fmax / A = 123.45 MPa其中，Fmax为试样断裂时的最大载荷，A为试样截面积。
3. 压缩变形特征：从实验结果可以看出，铝在压缩过程中的变形主要表现为塑性变形，且随着应力的增加，变形量逐渐增大。
压缩试验实验报告总结
压缩试验实验报告总结1. 引言压缩试验是材料试验中常用的一种方法，用于评估材料的强度和稳定性。
本次实验旨在通过压缩试验了解材料的力学性质，并分析压缩试验数据。
2. 实验目的- 了解压缩试验的原理和方法；- 分析材料的应力-应变关系；- 计算材料的弹性模量和极限抗压强度；- 掌握实验数据处理和报告撰写方法。
3. 实验装置和方法本次实验使用了电子万能试验机和压缩试验样品。
具体的实验过程如下：1. 制备压缩试验样品，保证样品的尺寸和形状符合要求；2. 将样品安装在电子万能试验机上，并调整仪器参数；3. 开始压缩试验，按照一定速度施加外力，记录载荷和位移数据；4. 在不同载荷下，记录对应的位移数据，得到应力-应变曲线；5. 统计实验数据，计算材料的弹性模量和极限抗压强度。
4. 实验结果通过实验数据的处理和分析，得到了应力-应变曲线，并计算了材料的弹性模量和极限抗压强度。
实验结果如下：- 应力-应变曲线呈现一定的线性关系，表明材料在一定范围内具有良好的弹性行为；- 弹性模量为XXX GPa，表示了材料在弹性阶段内的刚度；- 极限抗压强度为XXX MPa，反映了材料抵抗压缩破坏的能力。
5. 结果分析根据实验结果，我们可以得出以下结论：- 弹性模量反映了材料的刚度，数值越大表示材料越难以发生形变；- 极限抗压强度代表了材料的抗压性能，是材料在压缩荷载下的破坏极限。
同时，我们还发现了实验中的一些问题：- 样品制备的误差可能会对压缩试验结果产生一定的影响；- 实验过程中的外界因素（如温度、湿度等）也可能会对实验结果产生影响。
6. 结论与建议通过本次实验，我们成功地进行了压缩试验，并得到了相关的数据和结果。
基于实验结果的分析，我们可以得出以下结论：- 材料具有一定的弹性，能够在一定范围内恢复形状；- 材料具有一定的承载能力，能够抵抗一定的压缩荷载。
为了提高压缩试验的准确性，我们建议在今后的实验中注意以下几点：- 加强样品制备的规范性和标准化；- 提高实验过程中外界条件的控制；- 进一步扩大样品数量和变化条件的范围，以提高实验结果的统计可靠性。
材料范文之材料力学压缩实验报告
材料力学压缩实验报告【篇一：实验二材料力学压缩实验报告】金属材料压缩实验一、实验目的3．观察并比较低碳钢和铸铁在压缩时的缩短变形和破坏现象。
二、预习思考要点1．用短圆柱状低碳钢和铸铁试样做压缩实验时，怎样才能做到使其轴向（心）受压？放置压缩试样的支承垫板底部为什么制作成球形？三、实验仪器和设备1．万能材料试验机；2．游标卡尺。
四、实验试样对于低碳钢和铸铁类金属材料，按照gb 7314—1987《金属压缩试验方法》的规定，金属材料的压缩试样多采用圆柱体如图1-9所示。
试样的长度l一般为直径d的2.5～3.5倍，其直径d = 10mm～20mm。
也可采用正方形柱体试样如图1-10所示。
要求试样端面应尽量光滑，以减小摩阻力对横向变形的影响。
图1-9 圆柱体试样图1-10 正方形柱体试样五、实验原理Ⅰ低碳钢：以低碳钢为代表的塑性材料，轴向压缩时会产生很大的横向变形，但由于试样两端面与试验机支承垫板间存在摩擦力，约束了这种横向变形，故试样出现显著的鼓胀效应如图1-11所示。
为了减小鼓胀效应的影响，通常的做法是除了将试样端面制作得光滑以外，还可在端面涂上润滑剂以利最大限度地减小摩擦力。
低碳钢试样的压缩曲线如图1-12所示，由于试样越压越扁，则横截面面积不断增大，试样抗压能力也随之提高，故曲线是持续上升为很陡的曲线。
从压缩曲线上可看出，塑性材料受压时在弹性阶段的比例极限、弹性模量和屈服阶段的屈服点（下屈服强度）同拉伸时是相同的。
但压缩试验过程中到达屈服阶段时不像拉伸试验时那样明显，因此要认真仔细观察才能确定屈服荷载fel，从而得到压缩时的屈服点强度（或下屈服强度）rel = fel/s0。
由于低碳钢类塑性材料不会发生压缩破裂，因此，一般不测定其抗压强度（或强度极限）rm，而通常认为抗压强度等于抗拉强度。
图1-11 低碳钢压缩时的鼓胀效应图1-12 低碳钢压缩曲线六、实验步骤图1-13 铸铁压缩曲线图1-14 铸铁压缩破坏示意图1．用游标卡尺在试样两端及中间三处两个相互垂直方向上测量直径，并取其算术平均值，选用三处中的最小直径来计算原始横截面面积s0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩试验（一）
班级： 姓名： 学号：
一、实验目的：测定压缩试验用土的物理指标 ρ、ω，确定d s 为压缩试样做准备，熟悉压 缩试验的原理。
二、实验仪器设备：测定 ρ、ω的仪器，天平、铝盒、环刀、烘箱、托盘、削土刀等。
三、测定ρ、ω的实验数据以及e 0 的计算 1、ρ的测定：
（1）测出环刀的容积V ，在天平上称环刀质量m 1。
（2）取直径和高度略大于环刀的原状土样或制备土样。
（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。
将环刀两端余土削去修平（严禁在土面上反复涂抹），然后擦净环刀外壁。
（4）将取好土样的环刀放在天平上称量，记下环刀与湿土的总质量m 2 （5） 计算土的密度：按下式计算
V m m V m 1
2-==
ρ
（6）重复以上步骤进行两次平行测定，其平行差不得大于0.03g/cm 3 ，取其算术平均值。
（7）实验记录
环刀法测得的数据填入下表中
2、ω的测定：
（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m 0的称
量盒内，立即盖上盒盖，称湿土加盒总质量m 1，精确至0.01g.
（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C 的恒温下烘干。
烘干时间与土的类别及取土数量有关。
粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C 的恒温下烘至恒量。
（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m 2为，精确至0.01g 。
（4）计算含水率：按下式计算
%1000
22
1⨯--==
m m m m m m w s w
（5）重复以上步骤进行两次平行测定，其平行差不得大于
0.03g/cm 3 ，取其算术平均值。
允许平行差值应符合下表规定。
（6）实验记录
将实验得到的数据填入下表
3、e 0 的计算
首先，d s 已经被测出为2.72，则e 0 的计算公式为
1
)1(0-+=
ρ
ρωω
s d e
将前面的数据代入公式得到e 0=1.03
4、压缩试验原理
（1）首先，按以上步骤求出e 0
（2）按下式计算各级压力下固结稳定后的孔隙比e i
式中：Δh i —某级压力下试样高度变化，即总变形量减去仪器变形量，cm ； h 0——试样初始高度，cm 。
（3）按下式计算某一级压力范围内的压缩系数a v （4）绘制e ～p 的关系曲线
以孔隙比e 为纵坐标，压力p 为横坐标，将试验成果点在图上，连成一条光滑曲线。
i
i i i v p p e e a --=
++110
00)
1(h h e e e i i ∆+-=。
