[指南]三一混凝土泵车液压系统讲解_图文
三一泵车操作培训标准课件
1.10 VOLVO底盘高低区切换开关 高档
低档
服务创造客户价值
1.11沃尔沃驾驶室的举升和下降
服务创造客户价值
手动升举 泵摇柄
翻转选 择开关
1.将泵车停稳，并拉起手刹 2.将驾驶室内杂物清理干净，保证翻转时不会有物体滚落，以防砸坏前挡玻璃 3.将图示翻转选择开关按顺时针方向转动 4.检查车门是否关闭 5.使用套筒扳手将手动升举泵摇起，将驾驶室完全举升到位
升速。因其中央处理模块在付驾驶员位置，所以驾驶室 严禁冲水。
服务创造客户价值
1.8五十铃底盘使用注意事项二： 五十铃底盘分为欧II和欧I二种，这二种车型一定要注
意排气制动和预热二个开关位置，如果打开很容易造成 发动机排气管冒黑烟
发动机紧急熄火按钮
方向盘右侧多功能组合杆向前 平推为排气制动
服务创造客户价值
泵车结构认知
二、臂架系统
用途：完成混凝土的输送、布 料，并支撑整车，保证其稳定性
服务创造客户价值
臂架系统
布料杆
转塔
臂架
液压油缸 输送管道 连接扣件
转台
回转机构 固定转塔 支腿支撑
泵车结构认知
布料杆的折叠形式
服务创造客户价值
泵车结构认知
臂架机构组成结构图
服务创造客户价值
1.布料杆 臂 架
油 缸
小轴承座
服务创造客户价值
眼镜板
切割环
大轴承座 S管
3.2.3 搅拌机构
服务创造客户价值
1．轴承座； 2．O形圈； 3．密封垫； 4．端盖； 5．轴端压板； 6．轴承； 7．垫环； 8．密封圈；9．骨架唇型密封； 10．密封盖； 11．防尘圈； 12．O形圈； 13．轴 套； 14．搅拌叶片；15．搅拌轴；16．密封挡圈；17．轴承；18．马达座； 19．挡圈；
三一混凝土泵车液压系统讲解
12 Hours
内
容
第一部分：泵车常用液压件工作原理 第二部分：小排量泵车液压系统 第三部分：大排量泵车液压系统
泵 车 泵 送 工 作 示 意 图
品质改变世界
第一部分 泵车常用液压 件工作原理
品质改变世界
1.1 液压泵和液压马达
品质改变世界
1.1.1 柱塞泵和马达
品质改变世界
D
正泵
B
C B
反泵
A
C A
D
品质改变世界
第二部分 小排量泵车液压系统原理介绍
2
品质改变世界
2.1、小排量泵车液控原理图
电 磁 铁 动 作 表
DT5
接到水箱
DT2
18~22MPa
DT3
DT4
搅拌马达 11MPa DT1 辅阀组 水泵马达 DT12A
16MPa
5MPa 换向阀组
3
品质改变世界
2.2 高低压切换原理图
3
品质改变世界
2.3 辅系统原理图
辅阀组
16MPa
5MPa 换向阀组
3
品质改变世界
2.4 臂架系统液压原理图
左前支腿伸缩油缸 左前支腿展开油缸 左后支腿展开油缸 左前支腿油缸 左后支腿油缸 右后支腿油缸 右前支腿油缸 右后支腿展开油缸 右前支腿展开油缸 右前支腿伸缩油缸
1#臂架油缸
2#臂架油缸
3#臂架油缸
agitating motor
DT11 DT7
flush motor
12Mpa 4Mpa 16MPa DT9 DT10
DT8
5MPa
3
品质改变世界
3.3 大排量臂架系统原理图
三一混凝土泵车结构认知(03泵送系统)

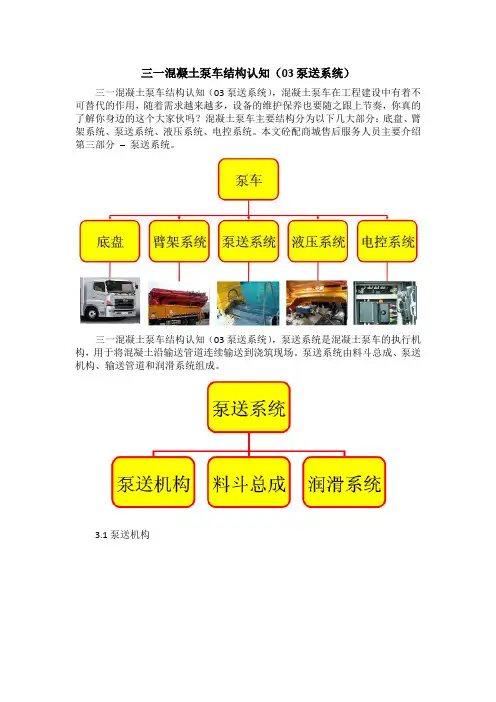

三一混凝土泵车结构认知（03泵送系统）三一混凝土泵车结构认知（03泵送系统），混凝土泵车在工程建设中有着不可替代的作用，随着需求越来越多，设备的维护保养也要随之跟上节奏，你真的了解你身边的这个大家伙吗？混凝土泵车主要结构分为以下几大部分：底盘、臂架系统、泵送系统、液压系统、电控系统。
本文砼配商城售后服务人员主要介绍第三部分–泵送系统。
三一混凝土泵车结构认知（03泵送系统），泵送系统是混凝土泵车的执行机构，用于将混凝土沿输送管道连续输送到浇筑现场。
泵送系统由料斗总成、泵送机构、输送管道和润滑系统组成。
3.1泵送机构泵送机构的组成：1.泵车配件砼活塞组件；2.主油缸；3. 泵车配件输送缸；4.洗涤室；5.拉杆；3.1.1砼活塞组件8.O形圈9.压板10.活塞体11.砼密封体12.导向环13.防尘圈14.挡板三一混凝土泵车结构认知（03泵送系统），砼密封体颜色一般为绿色和黄色，直径为230，大排量泵车直径2603.1.2输送缸、泵车配件主油缸、和洗涤室3.2料斗总成3.2.1料斗1.筛网2.斗身3.料门板4.O形圈5.小轴三一混凝土泵车结构认知（03泵送系统），轴料斗主要用于储存一定量的混凝土，保证泵送系统吸料时不会吸空和连续泵送。
通过筛网可以防止大于规定尺寸的骨料进入料斗内。
在停止泵送时，打开底部料门，可以清除余料和清洗料斗。
3.2.2 S阀总成1.出料口2.O形圈3.轴承座4.Yx型密封圈5.耐磨套6.尼龙轴承7.J型防尘圈8.橡胶垫9.S管总成10.O形圈17.内花键齿18.销19.O形圈20.异形螺母21.过渡套22.O形圈23.眼镜板24.切割环25.橡胶弹簧26.橡胶垫27.过渡套28.压板主要部件：小轴承座、大轴承座、泵车配件眼镜板、泵车配件切割环、泵车配件S管3.2.3搅拌机构1.轴承座2.O形圈3.密封垫4.端盖5.轴端压板6.轴承7.垫环8.密封圈9.骨架唇型密封10.密封盖11.防尘圈12.O形圈13.轴套14.搅拌叶片15.搅拌轴16.密封挡圈17.轴承18.马达座19.挡圈20.毡圈21.密封端盖22.花键套23.液压马达24.密封垫25.压环主要部件：搅拌马达、端盖侧、搅拌轴承座、搅拌轴、搅拌叶片3.2.4摆摇机构1.左油缸座2.承力版3.油杯4.下球面轴承5.限位挡板6.摇臂7.上球面轴承8.球头挡板9.摆阀油缸10.右油缸座主要部件：摆阀油缸、摇臂、摆阀油缸底座、油杯3.3润滑系统RHX-B液压润滑泵温JPQ-M递进式分配器。
泵车液压系统(闭式)解析
中联重科研究院泵车室
31
1.1.1主泵送油路工作原理：
• 主泵送系统采用闭式液压回路，由两个
A4VG125主泵或一个180主泵、两个主油缸 组成。主油泵是由两台同型号、同排量的 双向变量轴向柱塞泵组成，同时向泵送油 缸供油，两泵的A、B出口额定工作压力均 调定为28MPa，（最高工作压力实际由恒 功率阀限定，两主油泵安全压力分别由主 泵内的两只高压溢流阀控制）。两只泵送 油缸采用串联联接.
排量。
培训教材
中联重科研究院泵车室
40
1.2.2分配及润滑泵油路系统工作原理
• 分配油路采用恒压泵，恒压泵调定压力为16MPa、分配 油路溢流阀设定值为18 MPa。
泵车液压系统（闭式）
• 液压基础 • 泵车闭式液压系统
培训教材
中联重科研究院泵车室
1
1. 单向阀 2. 换向阀 • 压力控制阀 1. 溢流阀 2. 减压阀 • 流量控制阀 1. 节流阀 • 其他 1. 压力继电器
培训教材
中联重科研究院泵车室
2
液压基础
▪ 辅助装置
• 油管 • 管街头 • 滤油器 • 蓄能器 • 油箱 • 冷却器 • 密封件
28
A4VG高压泵（液压控制的闭式变量泵）
主泵带HD控制
高压油
低压油
• 主泵带有 HD控制阀， 经HD控制 阀将控制 压力提供 给油泵的 变量活塞， 因而斜盘 和排量无 级可调
培训教材
中联重科研究院泵车室
29
培训教材
中联重科研究院泵车室
30
逻辑阀--------- 通过压差拾取换向信号
培训教材
• 组成： • 1.1 主泵送系统 • 1.2 分配系统 • 1.3 搅拌系统
泵车液压系统(闭式)演示文稿
• 液压基础 • 泵车闭式液压系统
培训教材
.
1
液压基础
▪ 控制阀
• 方向控制阀
1. 单向阀 2. 换向阀 • 压力控制阀 1. 溢流阀 2. 减压阀 • 流量控制阀 1. 节流阀 • 其他 1. 压力继电器
培训教材
.
2
液压基础
▪ 辅助装置
• 油管 • 管街头 • 滤油器 • 蓄能器 • 油箱 • 冷却器 • 密封件
第一路为补油油路:
• 由于主油泵两高压溢流阀的单向阀的作用，使该路 油始终与主泵吸油油路相通，对泵送主油路系统进行 补油，使低压腔增压，同时，多余的油经冲洗阀进入 散热器回到油箱进行热交换，实现对闭式油路系统的 热交换，冲洗阀调定的压力值为2.5~2.7MPa。
培训教材
.
35
第二路为控制油路:
• 自补油泵泵出来的压力油经电磁比例减压阀，电磁换 向阀驱动伺服阀阀芯，实现主泵斜盘角度的改变，同 时经过恒功率阀拾取信号，控制主泵输出功率恒定。
培训教材
.
32
• 在油泵压力油作用下，一缸前进，另一缸后退，当活 塞运行到行程终点时，从泵送油缸前端逻辑阀拾取液 压信号，控制分配液动阀换向，从而改变油泵进出油 口方向，使泵送缸活塞运动方向改变，实现泵送油缸 活塞交替前进后退。泵送油缸活塞行程终点装有单向 阀，当活塞运行到终点前，泵送油缸单向阀将活塞前 后两腔串通，防止活塞撞击缸底，并对两泵送油缸封 闭腔进行补油。
培训教材
.
22
控制方式
培训教材
.
23
辅件和其他方式
培训教材
.
24
泵车闭式液压系统(液控）
•
一、 工作原理
三一拖泵液压系统讲解
一、120A拖泵液压系统核心技术应用：
· 全液压换向缓冲技术 · 全自动高、低压切换技术 · 砼活塞自动退回技术
2
先做人，后做事；品质改变世界
三一重工股份有限公司
二、120A拖泵液压系统构成
120A拖泵液压系统主要由泵送主油路系统、滑阀动作油路
系统、水洗动作油路系统、搅拌油路系统、风冷却油路系统、
三一重工股份有限公司
风冷马达—双向旋转齿轮马达，排量：25ml/r，最高转速
2000r/min，压力：160bar。
风冷散 热器
风冷 马达
风冷 阀组
18
先做人，后做事；品质改变世界
三一重工股份有限公司
6、水冷却油路系统： 水冷却油路系统主要由：水冷却散热器、进水球阀等组成。
进水球阀
水冷却散热器
19
主阀组集成了系统主溢流阀，控制主油缸、滑阀油缸全液压
换向阀和自动高、低压切换阀。
自动高、低 压切换阀
主溢流阀 主阀块
主油缸换向 控制阀
5
先做人，后做事；品质改变世界
三一重工股份有限公司
③ 主油缸介绍： 主油缸缸径：φ160mm、活塞杆直径：φ90mm、行程：1600mm。
包含泵送油缸、退活塞油缸两部分。
换向油泵
9
先做人，后做事；品质改变世界
② 滑阀油缸介绍： 滑阀油缸—完成闸阀动作的执行元件。
三一重工股份有限公司
滑阀油缸 滑杆
控制球阀
料斗
搅拌球阀
10
先做人，后做事；品质改变世界
三一重工股份有限公司
③ 蓄能器介绍： 蓄能器—主油缸行程过程中，蓄积能量及油液；滑阀油缸动
作时，蓄能器释放能量，快速推进滑阀油缸动作。
泵车液压系统讲解PPT课件
2
1
DT3 DT2
DT4
34MPa
右前支腿伸缩油缸
右前支腿油缸
右前支腿展开油缸
右后支腿油缸
右后支腿展开油缸
DT5
1#臂架油缸
2#臂架油缸
3#臂架油缸
4#臂架油缸
5#臂架油缸
11MPa
DT33 DT7
16MPa
DT32
DT31
搅拌马达 水泵马达
DT34 5MPa
1#臂架油缸
3
3.2 大排量泵车工作过程分解
DT4
DT2
DT3
电磁铁动作表
DT12A
DT1
5MPa
换向阀组
3
2.4 臂架系统液压原理图
右前支腿伸缩油缸 右前支腿展开油缸 右后支腿展开油缸 右前支腿油缸 右后支腿油缸
1#臂架油缸
1#臂架油缸
2#臂架油缸
3#臂架油缸
4#臂架油缸
至泵送系统 DT20
DT13 DT14
DT12B
DT19
DT15 DT16
.
1.2 齿轮泵和马达
齿轮马 达和齿 轮泵的 结构相 似，只 是马达 是把液 压能转 换成机
械能
1.3 单向阀
单向阀 ：只允许油液朝一个方向流动，不能反向流动
单向阀
液控单向阀
梭阀
1.3 单向阀
P2
P4
P1
P3
双向液压锁
双向液压锁组成锁紧回路
1.4 换向阀
换向阀：利用阀芯和阀体的相对运动，使油路接通、关断或变 换油流的方向，从而实现液压执行元件及其驱动机构的启动、 停止或变换运动方向。
1.7 压差信号阀
1腿油缸
前支腿展开油缸 前支腿展开油缸
三一泵车液压系统讲义
十二、大排量泵车液压原理图
x1 x2
C10
摆缸
C10
DT6
a6
b6
x5
A12 p6 t6
B2
A2
B12
x8 x2
C4
x7 x1
C3
DT4反泵
t5
P5 DT5反泵
高压区
B11
b5
C1
a5 P1
x7
C2
X8
A11 X8 X7
b4 a4
t4 P4
t1
电磁溢流阀34MPa
DT1 P1
X10
C7 C8 C9
F1
4
3 1
回油管
进油管
7 5
DT3
8 6
DT1
大 排 量 老 式 主 阀 块
F3
F2
回油管
1
C9
梭阀
DT5
DT4
F1
C10
换向溢流阀 (16MPa)
充压 电磁铁
水洗 电磁铁
接中齿 接尾齿
搅拌 电磁铁
搅拌溢流阀 (12MPa)
大 排 量 新 式 泵 送 回 路
前面 顶面
右面 左面
大 排 量 新 式 主 阀 块
后面
8
DT1
7
3
F2
4
顶 面
DT5
DT4
摆四通
后 面
F1
8
3
6
1
梭阀
左 面
9
F3
前 面
DT2
4
7
DT3
2
5
右 面
大 排 量 透 新 视 式 图 主 阀 块
风 冷 水 泵 搅 拌 回 路
混凝土输送泵车液压系统
混凝土输送泵车液压系统1、前言图1所示的混凝土输送泵车是在汽车底盘上设计安装的一套混凝土输送液压驱动设备。
液压驱动设备采用液压驱动柱塞式混凝土输送泵输送混凝土。
这种混凝土输送设备被广泛地应用在基本建设工地上输送混凝土，特别是用于大型施工工地的混凝土输送作业，可大大的减轻施工工地混凝土输送的繁重体力劳动，提高施工进度和工作效率。
这种输送设备可纵向、横向、垂直三坐标远距离输送混凝土；可自行控制输送距离，操作方便，具有自动载保护能力，安全可靠性能高等特点。
本文探讨混凝土输送泵的工作原理、混凝土的搅拌、输送、清洗等液压系统的设计。
图1 混凝土泵车结构简图2、混凝土输送液压系统设计混凝土输送泵车由混凝土输送液压系统，搅拌液压系统，清洗液压系统，泵车支撑系统组成。
1）混凝土输送泵的工作原理图2所示为混凝土输送泵的工作原理简图。
它是柱塞缸组成负压吸入式高压输送式的柱塞泵。
当一主液压缸带动混凝土输送泵的一柱塞退回，滑阀驱动缸便开启滑阀的吸入门，关闭滑阀的输送门，混凝土输送泵的一柱塞腔通过滑阀的吸入门，从料斗中吸入混凝土；与之相适应的另一滑阀驱动缸便开启滑阀的输送门，关闭滑阀的吸入门，另一主液压缸推着混凝土输送泵的另一柱塞把柱塞腔内的混凝土通过开启滑阀的输送门，经Y型管和与其相连接输送管道，把混凝土输送至施工工地，混凝土输送泵通过两个混凝土吸、送柱塞缸输送系统交替工作，实现混凝土的连续输送。
Y型管即为一端连接两个滑阀的输送门和另一端连接施工工地的混凝土输送管道的三通管道。
图2 混凝土输送泵的工作原理2）混凝土输送液压系统混凝土输送液压系统的主液压缸驱动混凝土输送泵的吸、送柱塞缸连续不断地输送混凝土；驱动滑阀的液压缸控制滑阀的吸入门与输送门的启闭，使混凝土输送泵的柱塞退回经料斗吸人，推出从输送门经Y型管及输送管路系统向施工工地输出混凝土。
液压系统采用高压大流量变量泵与电液比例溢流阀组成无溢流损失，功率耗损小而效率高的电液比例压力调控回路，向驱动混凝土输送泵柱塞往复运动的主液压缸和控制滑阀的吸入门和输送门启闭的滑阀驱动液压缸供应压力油。
三一泵车操作手册
三一重工股份有限公司SANY HEAVY INDUSTRY LIMITED COMPANY三一泵车操作手册营销公司客户服务部二○○六年七月目录第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤―――――――――――12、支腿操作――――――――――――――――――――――13、遥控操作――――――――――――――――――――――94、臂架操作――――――――――――――――――――――135、泵送操作――――――――――――――――――――――166、泵送洗车――――――――――――――――――――――167、泵送结束操作――――――――――――――――――――198、文本显示器操作―――――――――――――――――――21第二部分三一泵车保养1、机械部分――――――――――――――――――――――282、臂架部分――――――――――――――――――――――393、液压系统――――――――――――――――――――――41第三部分泵车安全操作1、安全注意事项――――――――――――――――――――462、支承安全注意事项――――――――――――――――――483、伸展臂架安全常识――――――――――――――――――494、安全操作规程及注意事项―――――――――――――――50第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤：①拉起手刹手刹解除位置拉起手刹指示灯亮手刹拉起制动位置②发动机熄火，检查料斗里是否有异物并清除，然后打开PTO（限五十铃底盘），启动发动机。
！五十铃底盘注意③底盘档位置于空档；检查气压，应大于700KPa（如果气压低于此值，启动发动机空载运转，达到正常气压后）。
按下电源按钮，等待10秒左右，完成PLC程序初始化；按下电源按钮，等待10秒左右气压必须大于700KPa④脚踩下离合器，踩下离合器⑤按下油泵位置按钮，分动箱从行驶位置切换到泵送位置。
按下油泵位置按钮并保持，直到按扭指示灯亮并听到一声气响，方可松开此按钮。
