洞道干燥实验数据及处理 禁止盗版
干燥实验实验报告数据处理
引言概述：本文旨在对干燥实验所得数据进行处理并分析，以获取实验数据中的有用信息和结论。
本实验旨在探究不同材料在不同干燥条件下的干燥曲线，并对其进行数据处理，从而得出相关的研究成果。
正文内容：一、实验数据处理方法1.1数据采集对于干燥实验中获得的原始数据，首先需要进行数据的采集。
通过在实验过程中使用合适的仪器和设备，可以获得关于材料的质量、时间等相关数据。
1.2数据整理在数据采集完成后，需要对原始数据进行整理。
这包括对数据的分类、去除异常值和错误数据等工作。
通过整理后的数据可以更好地进行后续的分析和处理。
1.3数据预处理在进行实验数据分析之前，需要对数据进行预处理。
这包括数据的归一化、平滑等操作，以保证数据的有效性和准确性。
1.4数据分析方法对于干燥实验数据的分析，可以采用统计学方法、回归分析等多种方法。
通过这些方法，可以从不同的角度来分析实验数据，进而得出相关结论。
1.5数据可视化为了更好地展示实验数据与分析结果，可以使用图表等形式对数据进行可视化。
通过可视化可以更直观地了解数据的特点和趋势。
二、实验数据处理结果分析2.1干燥速率分析通过对干燥实验数据的处理和分析，可以得到不同材料在不同干燥条件下的干燥速率。
对于每个材料，可以绘制干燥速率与时间的关系曲线，进一步分析材料的干燥特性。
2.2干燥时间分析通过对实验数据的处理，可以得到材料在不同干燥条件下的干燥时间。
通过比较不同材料的干燥时间，可以探究不同材料的干燥特性和影响因素。
2.3干燥升温率分析通过对实验数据的处理和分析，可以得到材料在干燥过程中的升温率。
通过对不同材料的升温率进行分析，可以了解材料的干燥速度和热传导性能。
2.4干燥湿度分析通过对实验数据的处理和分析，可以得到材料在不同干燥条件下的湿度变化情况。
通过分析湿度的变化，可以研究材料在干燥过程中的水分迁移和蒸发特性。
2.5干燥效果评估通过对实验数据的处理和分析，可以对不同干燥条件下的干燥效果进行评估。
洞道干燥实验测定
8.流化床干燥器的操作及其干燥速率曲线的测定8.1实验目的1． 掌握测定物料干燥速率曲线的工程意义；2． 熟悉实验干燥设备的流程、工作及实验组织方法； 3． 了解影响干燥速率曲线的因素。
8.2基本原理干燥原理是利用加热的方法使水分或其它溶剂从湿物料中汽化，除去固体物料中湿分的操作。
干燥的目的是使物料便于运输、贮藏、保质和加工利用。
本实验的干燥过程属于对流干燥，其原理见图1。
①．传热过程 热气流将热能传至物料，再由表面传至物料的内部。
②．传质过程 水分从物料内部以液态或气态扩散透过物料层而达到表面，再通过物料表面的气膜扩散到热气流的主体。
由此可见，干燥操作具有热质同时传递的特征。
为了使水气离开物料表面，热气流中的水气分压应小于物料表面的水气分压。
8.2.1干燥速率曲线测定的意义对于设计型问题而言，已知生产条件要求每小时必须除去若干千克水，若先已知干燥速率，即可确定干燥面积，大致估计设备的大小；对操作型问题而言，已知干燥面积，湿物料在干燥器内停留时间一定，若先已知干燥速率，即可确定除掉了多少千克水；对于节能问题而言，干燥时间越长，不一定物料越干燥，物料存在着平衡含水率，能量的合理利用是降低成本的关键，以上三方面均须先已知干燥速率。
因此学会测定干燥速率曲线的方法具有重要意义。
8.2.2干燥曲线和干燥速率曲线的关系含水率C ：单位干物料G c 中所带的水分量W定义： C= －cG W（kg 水／kg 干） （1） 含水率随时间的变化作图，见图2：干燥过程分为三个阶段Ⅰ.物料预热阶段Ⅱ.恒速干燥阶段；Ⅲ.降速干燥阶段。
图2 干燥曲线图干燥速率N A 的定义有二种表示： (一)．单位时间单位面积汽化的水量即：N A = －τAd dW (kg 水／m ２．s) (2) (二). 单位干物料在单位时间内所汽化的水量 即：N A ＇= －τd G dWc (kg 水／kg 干．s) (3)(2)式定义中，由于干燥面积的定量难以实验测定，故本实验以(3)式定义作为实验依据． 对(1)式求导得： dW ＝－G c dC (4) 所以， N A ＇= －τd G dW c = －τd dC(5)也就是说，在干燥曲线图中含水率随时间变化曲线上的任何一点切线的斜率值即为干燥速率值，将这些斜率的变化值对应于含水率作图即为干燥速率曲线图，见图3。

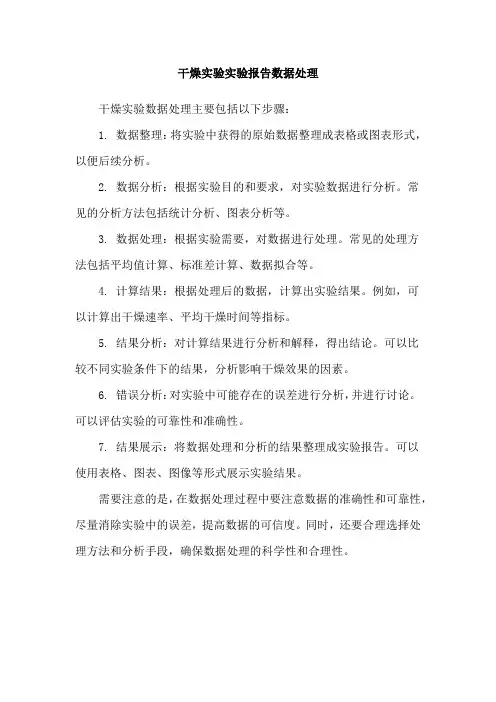

干燥实验实验报告数据处理
干燥实验实验报告数据处理
干燥实验数据处理主要包括以下步骤：
1. 数据整理：将实验中获得的原始数据整理成表格或图表形式，以便后续分析。
2. 数据分析：根据实验目的和要求，对实验数据进行分析。
常
见的分析方法包括统计分析、图表分析等。
3. 数据处理：根据实验需要，对数据进行处理。
常见的处理方
法包括平均值计算、标准差计算、数据拟合等。
4. 计算结果：根据处理后的数据，计算出实验结果。
例如，可
以计算出干燥速率、平均干燥时间等指标。
5. 结果分析：对计算结果进行分析和解释，得出结论。
可以比
较不同实验条件下的结果，分析影响干燥效果的因素。
6. 错误分析：对实验中可能存在的误差进行分析，并进行讨论。
可以评估实验的可靠性和准确性。
7. 结果展示：将数据处理和分析的结果整理成实验报告。
可以
使用表格、图表、图像等形式展示实验结果。
需要注意的是，在数据处理过程中要注意数据的准确性和可靠性，尽量消除实验中的误差，提高数据的可信度。
同时，还要合理选择处理方法和分析手段，确保数据处理的科学性和合理性。

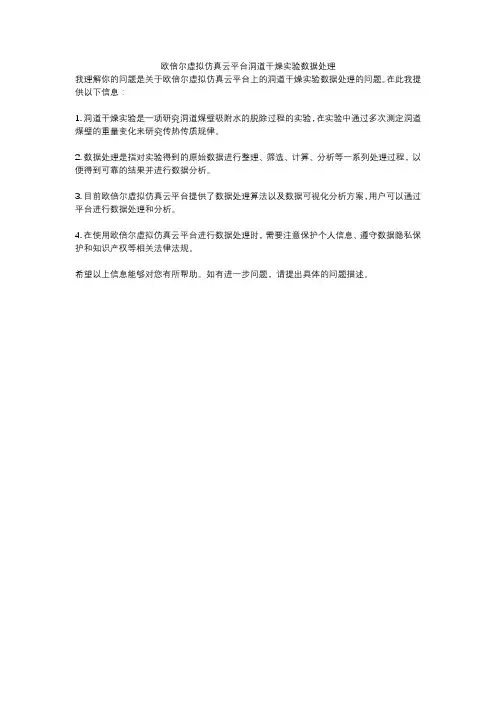

欧倍尔虚拟仿真云平台洞道干燥实验数据处理
欧倍尔虚拟仿真云平台洞道干燥实验数据处理
我理解你的问题是关于欧倍尔虚拟仿真云平台上的洞道干燥实验数据处理的问题。
在此我提供以下信息：
1. 洞道干燥实验是一项研究洞道煤壁吸附水的脱除过程的实验，在实验中通过多次测定洞道煤壁的重量变化来研究传热传质规律。
2. 数据处理是指对实验得到的原始数据进行整理、筛选、计算、分析等一系列处理过程，以便得到可靠的结果并进行数据分析。
3. 目前欧倍尔虚拟仿真云平台提供了数据处理算法以及数据可视化分析方案，用户可以通过平台进行数据处理和分析。
4. 在使用欧倍尔虚拟仿真云平台进行数据处理时，需要注意保护个人信息、遵守数据隐私保护和知识产权等相关法律法规。
希望以上信息能够对您有所帮助。
如有进一步问题，请提出具体的问题描述。
洞道干燥实验计算示例
干燥特性曲线测定实验计算示例
1.干燥实验条件: 干燥室温度（干球温度）t=70℃；
2.干燥参数：干燥面积为：、绝干物料：、
初始湿物料重量: 左右
最终湿物料重量: 左右
（一）实验数据:
（二）根据干燥速率公式: , 和物料含水量公式,
得到干燥速率和物料含水率的一系列数据如下表:
第 2 页
共 3页
（三）实验曲线: （1）作物料湿含量和干燥时间曲线得到干燥曲线, 结果如图1-1：
图1-1 干燥曲线图
（2）作物料湿含量和干燥速率的关系曲线得到干燥速率曲线, 如图1-2
图1-2 干燥速率曲线图
最后根据干燥速率曲线可以得到临界含水率Xc= 2.06526(kg/kg)
（四）计算示例:
（五）思考题1.2.3
12121121212121111112C C C C G Gc G Gc G G G X X X X X Gc Gc G dX G dX G X dW U U Ad Ad Ad Ad τττττττττ→∆=-⎧⎪⎨--→==→∆=-⎪⎩∆⇒==-→=-=-由数据1、得：、；、、、；
图3 干燥装置流程图
1－风机；2－管道；3－进风口；4－加热器；5－厢式干燥器；6－气流均布器；7－称重传感器；8－湿毛毡；9－玻璃视镜门；10, 11, 12－蝶阀
第 3 页共3页。
洞道干燥实验
洞道干燥实验
右上角的控制面板 开总电源 物料重量 空气流量 进口温度 干球温度 湿球温度
风机开关
加热开关 关总电源 废气排出阀 新鲜空气进口阀
干球温度计 中压风机
孔板流量计 湿球温度计 空气进口温度计
废气循环阀
从背面通往风机入口 重量传感器
被干燥物料 加热器
洞道
实验装置全景
1、实验方法
(1)实验前的准备工作
①将被干燥物料试样浸泡；
②向湿球温度湿度计的附加蓄水池内，补充适量的水。
(2) 实验操作方法
①记录显示仪表的基准数；
②将支撑架安装在洞道内；
③全开各蝶阀（废气排出阀、废气循环阀、新鲜空气进口阀）；
④按风机开关按钮启动风机，调节蝶阀，使空气流量压差达到指定值（0.65~0.8KPa）；
⑤按加热器开关按钮启动加热器；
⑥待空气流量压差及干球温度稳定在65℃后，记录支撑架重量；
⑦把准备好的被干燥物试样装在支撑架上放入洞道；
⑧稍候后按秒表计时，并同时记录总重量及各显示仪表数值，然后每隔3分钟重复记录各数据一次。
若记录间隔3分钟后总重量不变，即可结束实验；
⑨ 实验结束，按加热器开关按钮停止加热器，稍候后按风机开关按钮停风机。
2、注意事项
（1）在安装试样时，一定要小心保护传感器，以免用力过大使传感器造成机械性损伤；
（2）在设定温度给定值时，不要改动其它仪表参数，以免影响控温效果；
（3）为了设备的安全，开车时，一定要先开风机后开空气预热器的电热器。
停车时则反之；
（4）突然断电后，在次开启实验时，检查风机开关、加热器开关是否已被按下，如果被按下，再按一下使其弹起，不再处于导通状态。
实验6洞道干燥实验
洞道干燥实验一、实验目的1、了解洞道式干燥装置的基本结构、工艺流程和操作方法。
2、学习测定物料在恒定干燥条件下干燥特性的实验方法。
3、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。
4、实验研究干燥条件对于干燥过程特性的影响。
二、实验原理在设计干燥器的尺寸或确定干燥器的生产能力时，被干燥物料在给定干燥条件下的干燥速率、临界湿含量和平衡湿含量等干燥特性数据是最基本的技术依据参数。
由于实际生产中的被干燥物料的性质千变万化，因此对于大多数具体的被干燥物料而言，其干燥特性数据常常需要通过实验测定。
按干燥过程中空气状态参数是否变化，可将干燥过程分为恒定干燥条件操作和非恒定干燥条件操作两大类。
若用大量空气干燥少量物料，则可以认为湿空气在干燥过程中温度、湿度均不变，再加上气流速度、与物料的接触方式不变，则称这种操作为恒定干燥条件下的干燥操作。
主要参数与公式：三、 实验装置四、 实验步骤1、 单价开启风机，再单击自动读数2、 将鼠标指向天平右边的砝码并按住左键迅速拖走，此时天平向左倾，当天平平衡时，会自动“读取数据”，此时一个秒表停止，另一个秒表启动，再减重，再自动读取数据，依次类推，建议每次减重1克，读一组数据，直到余30克左右。
3、 干燥结束后，关闭风机。
天平通风机温度计秒表加热器 湿球温度计干燥箱五、数据处理质量（g）减重（g）干燥时间（s）X(kg水/kg干料）Ux（kg·m-2·s-1)1 74 1.75 1 0 0.00 0.0002 73 1.71 1 56 1.73 5.4773 72 1.67 1 53 1.69 5.7874 71 1.63 1 51 1.65 6.0145 70 1.60 1 49 1.61 6.2606 69 1.56 1 49 1.58 6.2607 68 1.52 1 47 1.54 6.5268 67 1.49 1 48 1.50 6.3909 66 1.45 1 48 1.47 6.39010 65 1.41 1 48 1.43 6.39011 64 1.37 1 48 1.39 6.39012 63 1.34 1 48 1.35 6.39013 62 1.30 1 48 1.32 6.39014 61 1.26 1 48 1.28 6.39015 60 1.23 1 48 1.24 6.39016 59 1.19 1 48 1.21 6.39017 58 1.15 1 48 1.17 6.39018 57 1.11 1 51 1.12 6.01419 56 1.08 1 52 1.09 5.88920 55 1.04 1 53 1.06 5.78721 54 1.00 1 54 1.02 5.68022 53 0.97 1 56 0.98 5.47723 52 0.93 1 57 0.95 5.38124 51 0.89 1 59 0.91 5.19925 50 0.85 1 61 0.87 5.02826 49 0.82 1 63 0.83 4.86927 48 0.78 1 65 0.80 4.71928 47 0.74 1 68 0.76 4.51129 46 0.71 1 71 0.72 4.32030 45 0.67 1 73 0.69 4.20231 44 0.63 1 77 0.65 3.98332 43 0.59 1 81 0.61 3.78733 42 0.56 1 85 0.57 3.60834 41 0.52 1 89 0.54 3.44635 40 0.48 1 94 0.50 3.26336 39 0.44 1 100 0.46 3.06737 38 0.41 1 107 0.42 2.86638 37 0.37 1 114 0.39 2.69039 36 0.33 1 122 0.35 2.51440 35 0.30 1 133 0.31 2.30641 34 0.26 1 147 0.28 2.08642 33 0.22 1 165 0.24 1.85943 32 0.18 1 192 0.20 1.59744 31 0.15 1 238 0.16 1.28845 30 0.11 1 363 0.13 0.845六、思考题1、什么是恒定干燥条件？本实验装置中采用了哪些措施来保持干燥过程在恒定干燥条件下进行？答：恒定干燥条件指干燥介质的温度、湿度、流速及与物料的接触方式，都在整个干燥过程中均保持恒定。
洞道式干燥器实验
干燥速率曲线测定实验一、实验目的：1.练习并掌握干燥曲线和干燥速率曲线的测定方法。
2.练习并掌握物料含水量的测定方法。
3.通过实验加深对物料临界含水量Xc概念及其影响因素的理解。
4.练习并掌握恒速干燥阶段物料与空气之间对流传热系数的测定方法。
5.学会用误差分析方法对实验结果进行误差估算。
二、实验内容：1.在固定空气流量和空气温度条件下，测绘某种物料的干燥曲线、干燥速率曲线和该物料的临界含水量。
2.测定恒速干燥阶段该物料与空气之间的对流传热系数。
三、实验原理：当湿物料与干燥介质接触时，物料表面的水分开始气化，并向周围介质传递。
根据介质传递特点，干燥过程可分为两个阶段。
第一阶段为恒速干燥阶段。
干燥过程开始时，由于整个物料湿含量较大，其物料内部水分能迅速到达物料表面。
此时干燥速率由物料表面水分的气化速率所控制，故此阶段称为表面气化控制阶段。
这个阶段中，干燥介质传给物料的热量全部用于水分的气化，物料表面温度维持恒定（等于热空气湿球温度），物料表面的水蒸汽分压也维持恒定，干燥速率恒定不变，故称为恒速干燥阶段。
第二阶段为降速干燥阶段。
当物料干燥其水分达到临界湿含量后，便进入降速干燥阶段。
此时物料中所含水分较少，水分自物料内部向表面传递的速率低于物料表面水分的气化速率，干燥速率由水分在物料内部的传递速率所控制。
称为内部迁移控制阶段。
随着物料湿含量逐渐减少，物料内部水分的迁移速率逐降低，干燥速率不断下降，故称为降速干燥阶段。
恒速段干燥速率和临界含水量的影响因素主要有：固体物料的种类和性质、固体物料层的厚度或颗粒大小、空气的温度、湿度和流速以及空气与固体物料间的相对运动方式等。
恒速段干燥速率和临界含水量是干燥过程研究和干燥器设计的重要数据。
本实验在恒定干燥条件下对帆布物料进行干燥，测绘干燥曲线和干燥速率曲线，目的是掌握恒速段干燥速率和临界含水量的测定方法及其影响因素。
1.干燥速率测定 Δτ'Δ≈τ'S W Sd dW U =（1） 式中：U —干燥速率，kg /（m 2·h ）； S —干燥面积，m 2，（实验室现场提供）； τ∆—时间间隔，h ；'W ∆—τ∆时间间隔内干燥气化的水分量，kg 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验数据记录及数据处理结果示例
(干燥面积A=0.117⨯0.084⨯2=0.02m 2
,绝干物料Gc=0.0257kg)
干基含水量X=
Gc
Gc
绝干物料质量
绝干物料质量
总物料质量
-
干燥速率u=
累计时间
干燥面积总失水量⨯A w 1
数据记录处理及结果：
序号 累计时间/min 失水量w 1/kg ⨯10-3 总失水
量w 2/kg ⨯
10-3
总物料质量/kg ⨯10-3
干基含水量X/kg 水/kg 干料
干燥速率u/kg/(m 2.s )⨯10-3
1
0 0.0 0.0 70.2 0.52278 0.00000 2 1 0.7 0.7 69.5 0.50759 0.75922 3 2 0.7 1.4 68.8 0.49241 0.75922 4 3 0.6 2.0 68.2 0.47939 0.65076 5 4 0.5 2.5 67.7 0.46855 0.54230 6 5 0.8 3.3 66.9 0.45119 0.86768 7 6 0.6 3.9 66.3 0.43818 0.65076 8 7 0.9 4.8 65.4 0.41866 0.97614 9 8 0.7 5.5 64.7 0.40347 0.75922 10 9 0.7 6.2 64.0 0.38829 0.75922 11 10 0.7 6.9 63.3 0.37310 0.75922 12 11 0.7 7.6 62.6 0.35792 0.75922 13 12 0.6 8.2 62.0 0.34490 0.65076 14 13 0.7 8.9 61.3 0.32972 0.75922 15 14 0.6 9.5 60.7 0.31670 0.65076 16 15 0.5 10.0 60.2 0.30586 0.54230 17 16 0.6 10.6 59.6 0.29284 0.65076 18 17 0.5 11.1 59.1 0.28200 0.54230 19 18 0.6 11.7 58.5 0.26898 0.65076 20 19 0.4 12.1 58.1 0.26030 0.43384 21 20 0.4 12.5 57.7 0.25163 0.43384 22 21 0.4 12.9 57.3 0.24295 0.43384 23 22 0.5 13.4 56.8 0.23210 0.54230 24 23 0.3 13.7 56.5 0.22560 0.32538 25 24 0.4 14.1 56.1 0.21692 0.43384 26 25 0.4 14.5 55.7 0.20824 0.43384 27 26 0.3 14.8 55.4 0.20174 0.32538 28 27 0.4 15.2 55.0 0.19306 0.43384 29 28 0.3 15.5 54.7 0.18655 0.32538 30
29 0.3 15.8
54.4
0.18004
0.32538
序号累计时间
/min
量
w
1
/kg
⨯10-3
量
w
2
/kg⨯
10-3
量
/kg⨯10-3
干基含水量
X/kg
水
/kg
干料
u/kg/(m2.s
)⨯10-3
31 30 0.4 16.2 54.0 0.17137 0.43384
32 31 0.3 16.5 53.7 0.16486 0.32538
33 32 0.2 16.7 53.5 0.16052 0.21692
34 33 0.4 17.1 53.1 0.15184 0.43384
35 34 0.2 17.3 52.9 0.14751 0.21692
36 35 0.3 17.6 52.6 0.14100 0.32538
37 36 0.4 18.0 52.2 0.13232 0.43384
38 37 0.3 18.3 51.9 0.12581 0.32538
39 38 0.3 18.6 51.6 0.11931 0.32538
40 39 0.3 18.9 51.3 0.11280 0.32538
41 40 0.2 19.1 51.1 0.10846 0.21692
42 41 0.3 19.4 50.8 0.10195 0.32538
43 42 0.2 19.6 50.6 0.09761 0.21692
44 43 0.2 19.8 50.4 0.09328 0.21692
45 44 0.4 20.2 50.0 0.08460 0.43384
46 45 0.2 20.4 49.8 0.08026 0.21692
47 46 0.2 20.6 49.6 0.07592 0.21692
48 47 0.2 20.8 49.4 0.07158 0.21692
49 48 0.3 21.1 49.1 0.06508 0.32538
50 49 0.2 21.3 48.9 0.06074 0.21692
51 50 0.1 21.4 48.8 0.05857 0.10846
52 51 0.3 21.7 48.5 0.05206 0.32538
53 52 0.2 21.9 48.3 0.04772 0.21692
54 53 0.3 22.2 48.0 0.04121 0.32538
55 54 0.2 22.4 47.8 0.03688 0.21692
56 55 0.1 22.5 47.7 0.03471 0.10846
57 56 0.2 22.7 47.5 0.03037 0.21692
58 57 0.1 22.8 47.4 0.02820 0.10846
59 58 0.2 23.0 47.2 0.02386 0.21692
60 59 0.2 23.2 47.0 0.01952 0.21692
61 60 0.1 23.3 46.9 0.01735 0.10846
62 61 0.1 23.4 46.8 0.01518 0.10846
63 62 0.1 23.5 46.7 0.01302 0.10846
64 63 0.1 23.6 46.6 0.01085 0.10846
65 64 0.1 23.7 46.5 0.00868 0.10846
66 65 0.0 23.7 46.5 0.00868 0.00000
67 66 0.1 23.8 46.4 0.00651 0.10846
68 67 0.1 23.9 46.3 0.00434 0.10846
69 68 0.1 24.0 46.2 0.00217 0.10846
序号 累计时间/min
量w 1/kg ⨯10-3 量w 2/kg ⨯
10-3
量/kg ⨯10-3
干基含水量X/kg 水/kg 干料
u/kg/(m 2.s )⨯10-3
70 69 0.0 24.0 46.2 0.00217 0.00000 71 70 0.0 24.0 46.2 0.00217 0.00000 72 71 0.0 24.0 46.2 0.00217 0.00000 73 72 0.0 24.0 46.2 0.00217 0.00000 74 73 0.0 24.0 46.2 0.00217 0.00000 75 74 0.0 24.0 46.2 0.00217 0.00000 76 75 0.1 24.1 46.1 0.00000 0.10846 77 76 0.0 24.1 46.1 0.00000 0.00000 78 77 0.0 24.1 46.1 0.00000 0.00000 79 78 0.0 24.1 46.1 0.00000 0.00000 80 79 0.0 24.1 46.1 0.00000 0.00000 81 80 0.0 24.1 46.1 0.00000 0.00000 82
81
0.0
24.1
46.1
0.00000
0.00000
失水量
失水量/g
020406080
5
10
1520
25
失水量
失水量/g 实验次序（60秒1次）
20
40
60
80
0.0
0.1
0.2
0.3
0.4
0.5
0.6
实验次序（60秒1次）
干基含水量X/kg 水
/kg 干料
干基含水量X/kg 水/kg 干料
干基含水量X/kg
水
/k
g 干料。
