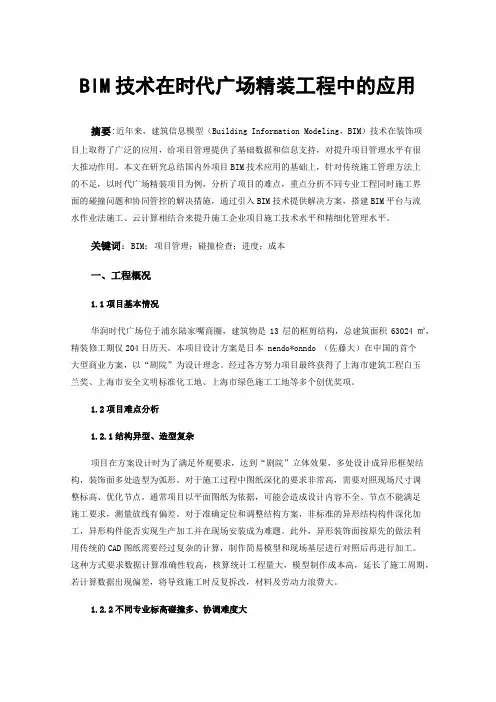

BIM技术在时代广场精装工程中的应用
BIM技术在时代广场精装工程中的应用摘要:近年来，建筑信息模型（Building Information Modeling，BIM）技术在装饰项目上取得了广泛的应用，给项目管理提供了基础数据和信息支持，对提升项目管理水平有很大推动作用。
本文在研究总结国内外项目BIM技术应用的基础上，针对传统施工管理方法上的不足，以时代广场精装项目为例，分析了项目的难点，重点分析不同专业工程同时施工界面的碰撞问题和协同管控的解决措施，通过引入BIM技术提供解决方案，搭建BIM平台与流水作业法施工、云计算相结合来提升施工企业项目施工技术水平和精细化管理水平。
关键词：BIM；项目管理；碰撞检查；进度；成本一、工程概况1.1项目基本情况华润时代广场位于浦东陆家嘴商圈，建筑物是13层的框剪结构，总建筑面积63024㎡，精装修工期仅204日历天。
本项目设计方案是日本 nendo*onndo （佐藤大）在中国的首个大型商业方案，以“剧院”为设计理念。
经过各方努力项目最终获得了上海市建筑工程白玉兰奖、上海市安全文明标准化工地、上海市绿色施工工地等多个创优奖项。
1.2项目难点分析1.2.1结构异型、造型复杂项目在方案设计时为了满足外观要求，达到“剧院”立体效果，多处设计成异形框架结构，装饰面多处造型为弧形。
对于施工过程中图纸深化的要求非常高，需要对照现场尺寸调整标高、优化节点。
通常项目以平面图纸为依据，可能会造成设计内容不全、节点不能满足施工要求，测量放线有偏差。
对于准确定位和调整结构方案，非标准的异形结构构件深化加工，异形构件能否实现生产加工并在现场安装成为难题。
此外，异形装饰面按原先的做法利用传统的CAD图纸需要经过复杂的计算，制作简易模型和现场基层进行对照后再进行加工。
这种方式要求数据计算准确性较高，核算统计工程量大，模型制作成本高，延长了施工周期，若计算数据出现偏差，将导致施工时反复拆改，材料及劳动力浪费大。
1.2.2不同专业标高碰撞多、协调难度大分析图纸了解到结构层板存在多种规格，现场不同结构标高多、高低跨数量多，结构图纸与建筑图纸存在冲突，建筑标高、机电管线标高和装饰标高也有多处碰撞的地方。
上海七宝万科广场BIM建筑信息模型应用总结
七宝万科广场介绍
万科七宝53#项目用地位于上海 市七宝镇，北临漕宝路，南至青年路， 西依七莘路，东靠民主路。总建筑面积 239526平方米（其中地上127750平方米， 地下111776平方米）。
地上全部为商业空间，包括出租 店铺、游乐城、影院、餐饮等多种业态。 地下一层一部分为商业空间，同北侧9 号线、西侧17号线地铁相连。地下一层 剩余部分以及地下二、三层为地下停车 库和必要的设备用房、库房、后勤用房。
平 工各环节
台
4、各施工单位进场后有权利
和义务就各专业模型根据现场实际
情况调整，但必须反馈到BIM顾问，
做好全程记录
5、云平台看到的是各方沟通 调整过的最新结果，不体现过程文 件，
BIM平台架构
甲方统筹
问题咨询
设计院
BIM顾问
提供CAD图纸供模型搭建
提交修正模型 供审核与统筹
提供初始模型 +审核后模型
目录
七宝万科广场BIM应用汇报 七宝万科广场项目成本见效 阶段性思考 上海万科其他项目BIM应用情况简介 《上海万科BIM（建筑信息模型）操作指引No.1.1》 我们面临的挑战与机遇
目录
七宝万科广场BIM应用汇报 七宝万科广场项目成本见效 阶段性思考 上海万科其他项目BIM应用情况简介 《上海万科BIM（建筑信息模型）操作指引No.1.1》 我们存在的挑战与机遇
开始二期BIM模 型推进工作
合作与信息互动模式
机电分包
土建总包
BIM顾问 【BIM模型】
业主
设计院
幕墙分包 装修分包
说明：
1、业主统筹各方关系，制定 游戏规则，搭建云平台
2、BIM模型的所有主动权在 BIM顾问，设计阶段与图纸有关的问 题BIM顾问和设计院直接沟通，做好 全程记录

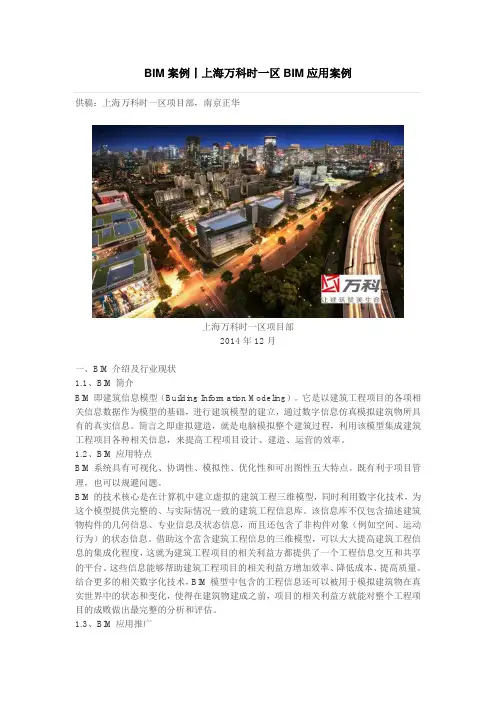

BIM案例丨上海万科时一区BIM应用案例
BIM案例丨上海万科时一区BIM应用案例供稿：上海万科时一区项目部，南京正华上海万科时一区项目部2014年12月一、BIM介绍及行业现状1.1、BIM简介BIM即建筑信息模型（Building Information Modeling）。
它是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。
简言之即虚拟建造，就是电脑模拟整个建筑过程，利用该模型集成建筑工程项目各种相关信息，来提高工程项目设计、建造、运营的效率。
1.2、BIM应用特点BIM系统具有可视化、协调性、模拟性、优化性和可出图性五大特点。
既有利于项目管理，也可以规避问题。
BIM的技术核心是在计算机中建立虚拟的建筑工程三维模型，同时利用数字化技术，为这个模型提供完整的、与实际情况一致的建筑工程信息库。
该信息库不仅包含描述建筑物构件的几何信息、专业信息及状态信息，而且还包含了非构件对象（例如空间、运动行为）的状态信息。
借助这个富含建筑工程信息的三维模型，可以大大提高建筑工程信息的集成化程度，这就为建筑工程项目的相关利益方都提供了一个工程信息交互和共享的平台。
这些信息能够帮助建筑工程项目的相关利益方增加效率、降低成本、提高质量。
结合更多的相关数字化技术，BIM模型中包含的工程信息还可以被用于模拟建筑物在真实世界中的状态和变化，使得在建筑物建成之前，项目的相关利益方就能对整个工程项目的成败做出最完整的分析和评估。
1.3、BIM应用推广2014年12月4日下午，《上海市推进BIM技术应用指导意见》宣贯大会在上海同济大学大礼堂成功召开。
来自建筑行业各企业领导和技术负责人等近1500人参会。
本次会议指出要通过分阶段、分步骤推进BIM技术试点和推广应用，到2016年底，基本形成满足BIM技术应用的配套政策、标准和市场环境。
2017 年起，本市投资额1亿元以上或单体建筑面积2万平方米以上的政府投资工程、大型公共建筑、市重大工程，申报绿色建筑、市级和国家级优秀勘察设计、施工等奖项的工程，实现设计、施工阶段BIM 技术应用；世博园区、虹桥商务区、国际旅游度假区、临港地区、前滩地区、黄浦江两岸等六大重点功能区域内的此类工程，全面应用BIM技术。
BIM相关技术在上海中心大厦的应用_陈继良
104撰文 陈继良 张东升 同济大学建筑设计研究院（集团）)有限公司当前，BIM似乎成为了一种设计时尚，凡事都要和BIM挂钩，其实，BIM早就已经存在了，从我们甩开图板应用计算机绘图开始，BIM就一直伴随着我们，只是我们一直没有重视罢了。
BIM的实质就是在计算机中虚拟建造建筑，计算机的架构决定了设计思维的数字化过程，所以在计算机中的任何阶段进行设计都是BIM的建构过程，只是每个阶段的侧重点不同而已。
BIM架构的重点是信息，信息在各个阶段的自由流动是BIM的核心。
在上海中心大厦项目中，涉及和应用的BIM相关技术很多，BIM在不同阶段解决了设计中的不同需求，也就是说在不同阶段应当采用适当的BIM软件，更加有助于设计，而不同软件技术间信息的衔接尤为重要。
1 上海中心大厦概况上海中心大厦是目前在建的中国第一高楼，位于上海市浦东新区陆家嘴金融中心，也是最后一栋浦东规划的超高层建筑。
总高632m，项目总用地面积约 30 368m 2，地上可容许建筑面积380 000m 2，总建筑面积573 223m 2，地下部分共5层，摘 要关键词从上海中心大厦设计中应用BIM三维辅助设计出发，分析BIM在复杂设计中所起到的重要作用，强调信息流通的重要性，以及目前BIM所存在的优缺点，指出BIM会带来行业标准的转变。
上海中心大厦 BIM 复杂设计 行业标准BIM相关技术在上海中心大厦的应用BIM in Shanghai Center Tower上海中心大厦共计约17万m 2。
基地两侧分别是402.5m的金茂大厦和492m的环球金融中心，这3座大楼将构成浦东新区新的天际线。
上海中心大厦在方案及初步设计和施工图设计两阶段都使用了BIM设计手段。
2 上海中心大厦BIM建构上海中心大厦设计初期，为了塑造一个自由形体的塔，选择合适的三维软件非常重要。
从目前国内应用较多的建筑设计软件来看：Autocad主要用来绘制二维图形，3DSMAX、Maya则被用来绘制效果图和建筑动画，而大多数建筑师喜欢的Sketchup建模软件在处理自由曲面时功能相对较弱。

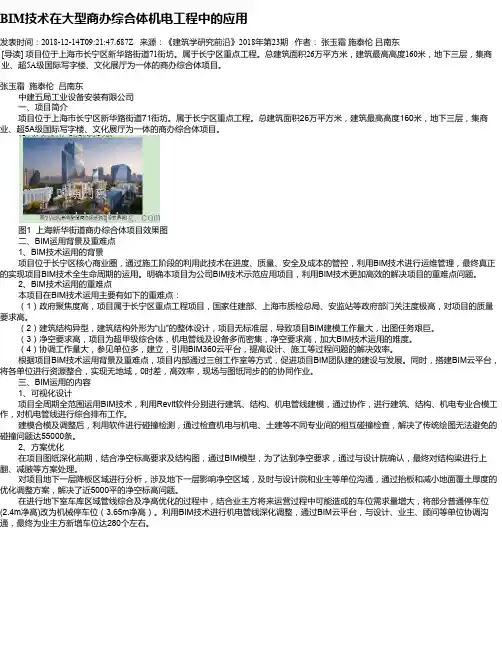

BIM技术在大型商办综合体机电工程中的应用
BIM技术在大型商办综合体机电工程中的应用发表时间：2018-12-14T09:21:47.687Z 来源：《建筑学研究前沿》2018年第23期作者：张玉霜施泰伦吕南东[导读] 项目位于上海市长宁区新华路街道71街坊。
属于长宁区重点工程。
总建筑面积26万平方米，建筑最高高度160米，地下三层，集商业、超5A级国际写字楼、文化展厅为一体的商办综合体项目。
张玉霜施泰伦吕南东中建五局工业设备安装有限公司一、项目简介项目位于上海市长宁区新华路街道71街坊。
属于长宁区重点工程。
总建筑面积26万平方米，建筑最高高度160米，地下三层，集商业、超5A级国际写字楼、文化展厅为一体的商办综合体项目。
图1 上海新华街道商办综合体项目效果图二、BIM运用背景及重难点1、BIM技术运用的背景项目位于长宁区核心商业圈，通过施工阶段的利用此技术在进度、质量、安全及成本的管控，利用BIM技术进行运维管理，最终真正的实现项目BIM技术全生命周期的运用。
明确本项目为公司BIM技术示范应用项目，利用BIM技术更加高效的解决项目的重难点问题。
2、BIM技术运用的重难点本项目在BIM技术运用主要有如下的重难点：（1）政府聚焦度高，项目属于长宁区重点工程项目，国家住建部、上海市质检总局、安监站等政府部门关注度极高，对项目的质量要求高。
（2）建筑结构异型，建筑结构外形为“山”的整体设计，项目无标准层，导致项目BIM建模工作量大，出图任务艰巨。
（3）净空要求高，项目为超甲级综合体，机电管线及设备多而密集，净空要求高，加大BIM技术运用的难度。
（4）协调工作量大，参见单位多，建立，引用BIM360云平台，提高设计、施工等过程问题的解决效率。
根据项目BIM技术运用背景及重难点，项目内部通过三创工作室等方式，促进项目BIM团队建的建设与发展。
同时，搭建BIM云平台，将各单位进行资源整合，实现无地域，0时差，高效率，现场与图纸同步的的协同作业。
三、BIM运用的内容1、可视化设计项目全周期全范围运用BIM技术，利用Revit软件分别进行建筑、结构、机电管线建模，通过协作，进行建筑、结构、机电专业合模工作，对机电管线进行综合排布工作。
万科又领先了,利用BIM实现精确的成本管控
万科又领先了，利用BIM实现精确的成本管控BIM（Building Information Modeling）作为一种提升工程效率，降低建筑成本的有效手段，逐步走进主流视野。
住总万科广场率先引进BIM技术，搭建BIM 管理平台，通过整合业主方、设计方、施工方资源，有效的提升工程品质，缩短建造工期。
以下是住总万科广场BIM技术应用概况。
BIM突破了二维图纸的限制，直观的反应施工所要达到的效果，有效的弥补了二维图纸的不足。
但是在实际施工当中，并没有达到百分百与模型契合，存在一定的不足。
原因在于，一方面受交叉施工工序影响，没有完整的工作面来实现模型；一方面受其他专业变更影响，例如土建二次墙体更改会影响机电管线路由走向。
这些问题往往在BIM深化中考虑的较少，这也是我们下一步拓展工作的重点。
我们希望通过住总万科广场项目的试点，实事求是的将BIM模型实现，逐步推广BIM技术在商业体系中应用。
第三部分：利用BIM实现精确的成本管控BIM成本控制一：“BIM究竟能省多少钱？”接触BIM之后，被业主问的最多的一个问题就是“BIM究竟能省多少钱？省在哪里？”起初真的不知道怎么面对这个问题，经过几个项目的实际经验之后，我们发现BIM为业主节省费用是可以量化的。
就拿一个地下室的施工来说，结构专业和各个专业冲突是非常常见的事情。
比如我们做过的一个项目，利用BIM进行问题的追踪分析，发现了多种问题，经过分析汇总整理成部分典型案例，根据施工常见的进行虚拟的施工索赔分析。
案例某典型案例分析支模时才发现坡道平台与结构墙发生碰撞，平台净高不足。
假设没有BIM提前预警的情况下，遇到这种情况会有两种解决办法：【方式一】出设计变更，让设计院重新设计并计算梁，改变梁高；这个方式的成本计算很简单，把拆掉的工作量成本和重做的成本合并起来，加上工人的成本就可以，这个得出来的成本总计是45053.00元。
【方式二】砸梁之后在该位置进行加固（凿除此部分的梁与部分板后增加上反梁）；这种方式得出来的成本也可以计算，这种方式的成本总计是34920.62元。
D433BIM资料-13万科BIM智慧建造解决方案
万科BIM智慧建造解决方案筑产业互联网与B IM 技术应用交流一、沃土介绍二、技术背景三、万科BIM 智慧建造解决方案四、技术样本介绍筑产业互联网与B IM 技术应用交流沃土项目作为万科转型城市配套服务商中重要的一环，旨在从股东、客户、员工三个层面支撑战略目标的实现沃土项目三大目标股东客户员工保持核心业务持续增长，推动拓展业务快速发展“一个万科”，丰富、高品质的极致客户体验个人赋能与理念转变，提升组织绩效城市配套服务商转型项目背景筑产业互联网与B IM 技术应用交流会▪创新资源/资金获取模式获取低成本资金基于核心住宅开发业务未来业务逻辑的变化，业务流程梳理诊断将围绕流程重构创新，跨业态协同与标准化三大主线展开业务逻辑业务流程白银时代黄金时代▪“卖方市场”行业高速发展，业务以稀缺土地资源获取为核心、追求周转▪传统“买地卖楼”，以单一住宅业务为核心▪“买方市场”行业增长放缓，业务驱动因素从资源获取转换为以客户需求为中心▪纯住宅土地资源稀缺，向“多业态综合体”模式拓宽，跨业态协同▪基于土地资源禀赋而非客户需求设计产品▪通过标准化与精益运营，实现高周转与低成本▪处于业务流程后端，以低成本实现快速产品销售为目标▪局限于售后与客户关系维护▪以创新营销与服务模式满足客户需求为核心驱动▪以客户需求为导向设计产品▪通过复制领先城市公司优秀流程实践、标准化运营提升整体运营水平资产（获取开发）综合支持服务能力（如产品（产品设计）运营（报批报建/成本/采购/工程）客户（营销/售后/客户管理）▪以获取稀缺土地资源作为业务模式核心驱动▪产品设计流程标准化，提升效率和品控重构与创新：聚焦在客户营销及产品设计环节标准化运营：聚焦生产制造、售后环节综合支持服务能力（如产品（产品设计）运营（报批报建/成本/采购/工程）客户（客户管理/营销前端）资产（获取开发）客户（营销后端/售后）跨业态协同：涉及土地获取、产品定位、客户营销等全价值链环节项目背景筑产业互联网与B IM 技术应用交流会经过一年半，沃土初步建立一个后台融合和前端开放的信息化基础平台，确保了数据的真实统一，并可随业务和技术的发展不断更新迭代面向业务业务洞察客户行为洞察供应商洞察面向客户面向供应商数据洞察销售系统销售家在线家分享家服务家合约规划、合同管理、超级清单管理、成本动态管理、成本结算工程策划、施工计划、安全文明管理采购策划、采购计划、工程合同、材料订单管理设计前提、设计费用、设计日志、设计成果管理人力平台协同办公采筑设计成本采购工程客户管理交易管理销售收款销售报表客户录入机会管理案场管理房源展示线上交易线索跟进自助服务关系营销线上推荐分销渠道快速结佣线上报事工地开放移动验房总账费用收付款固定资产贷款管理财务运营计划公司计划项目计划专项计划运营计划材料商城订单收发货供应商分类管理、评估管理供应商注册、认证发标公告履约信息招标管理供应商客户现场节点工序管理工程质量签证变更材料验收匠心BIM产品介绍筑产业互联网与B IM 技术应用交流会一、沃土介绍二、技术背景三、万科BIM 智慧建造解决方案四、技术样本介绍筑产业互联网与B IM 技术应用交流会建筑业的发展方向–制造业三维数字化的产品设计高度精细化的过程管理自动高效化的生产制造BIMBIMBIM筑产业互联网与B IM 技术应用交流会拥抱新时代通过建设BIM 平台构筑建筑大数据！拥抱人工智能新时代！虚拟建筑建筑大数据人工智能筑产业互联网与B IM 技术应用交流会BIMBIMBIMBIMBIMBIMBIMBIMBIM BIMBIM BIMBIMBIMBIM通过在设计建造阶段实施应用BIM 技术，不仅能提升绿色智慧新城建设期的管理效率和建设质量，而且能为后续智慧城市运营奠基数据基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BIM在上海万科七宝万科广场项目上的应用1、项目概况
上海万科房地产有限公司（简称上海万科），隶属中国最大的专业住宅开发公司——万科企业股份有限公司。
万科企业股份有限公司成立于1984年5 月，1988年进入房地产行业，经过二十多年的发展，成为国内最大的住宅开发企业。
目前业务覆盖珠三角、长三角、环渤海三大城市经济圈以及中西部地区，共计50多个大中城市。
万科七宝53#项目用地位于上海市七宝镇，北临漕宝路，南至青年路，西依七莘路，东靠民主路。
总建筑面积239526平方米（其中地上127750平方米，地下111776平方米）。
地上全部为商业空间，包括出租店铺、游乐城、影院、餐饮等多种业态。
地下一层一部分为商业空间，同北侧9号线、西侧17号线地铁相连。
地下一层剩余部分以及地下二、三层为地下停车库和必要的设备用房、库房、后勤用房。
作为万科在上海的第一个商业项目，该项目将被规划建设为“建设一个包括商场、影院及餐饮、展示等服务，并能提供购物、休闲娱乐、文化教育等全方位'一站式'服务的大型购物中心
上海万科七宝万科中心效果图
2、BIM应用实践规划
该项目BIM技术的实施需要从三个方面——提高设计质量、施工管理实施层及后期的运维准备。
上海万科七宝万科中心BIM实施框架图
此项目在施工图设计阶段介入BIM，运用BIM检查施工图中的图纸错误及错漏碰缺，并将信息及时反馈，进行设计图纸的更新，保证施工图纸的质量；施工阶段采用BIM进行管线综合，全方位考虑每个空间的使用及净高，以及后期设备吊装需求，进行更好的施工管理；运维管理阶段，由专业的BIM顾问进行模型细化及搭建，最终根据实际情况完成竣工模型，为后期运营维护做准备。
2.1 BIM应用目标
BIM应用规划需要结合项目实际工期和公司发展要求来制定切实可行的步
骤计划，与此同时，每一步需要具备的条件和达到的目标均需要明确。
对于新开始BIM应用的项目或者公司，首先需要解决的问题是基于BIM的工作流程问题。
流程制定的基本目标是让公司或者项目相关参与方知道在什么时间做什么事情，做到什么程度。
基于BIM的流程制定需要在公司现有流程的基础上梳理，流程的梳理需依据目标展开相应的实施活动，活动应该包括主要事件、事件的前提和假设、实施流程、工作程序、相关角色在本事件上的职责及事件完成的交付物和标准等。
作为一个大型的商业项目，项目复杂，参与总包众多。
因此项目的设计质量、各方协调、施工质量是上海万科项目部首要考虑的问题。
从一接触到BIM技术，公司高层就有意在此项目上运用BIM。
期望以BIM在万科七宝商业广场项目上的推进带动整个BIM技术在万科今后的各个项目、各个环节的深入应用，并制定一些列应用标准，包括主要事件、事件的前提和假设、实施流程、工作程序、相关角色在本事件上的职责及事件完成的交付物和标准等标准.
上海万科BIM应用标准操作指南1.0版
2.2 BIM辅助设计
项目难点：
1、设计方面：由于施工图普遍存在错漏碰缺的问题，如建筑和结构、给排水、暖通、强弱电、装饰装修等之间的碰撞和部分空间要求的净高等问题。
加上项目时间上的约束，使用BIM技术能对以上一系类问题做出客观的综合检测。
2、施工方面：施工图质量的提高对项目质量是很好的保障，比如：预留孔洞、建筑、结构直接的碰撞解决等，同时也可为复杂施工环节提供三维动态模拟。
3、管线方面：由于地下一层是商业空间，大量的管线密布排列，加上净高的要求。
在搭建各专业的BIM模型的过程中就已经发现较多不合理的地方。
同
时通过navisworks对各专业模型进行检测，众多的碰撞点也就相应出现。
因此，此间大量的工作是在和设计院及机电总包的协调中。
应用软件：
各专业模型搭建：本项目运用欧特克系列BIM软件完成了各专业的模型搭建，相关软件：
Autodesk®Revit®Architecture
Autodesk®Revit®Structure
Autodesk®Revit®MEP
Autodesk®Navisworks®
在设计阶段，BIM应依据不同的项目特点和项目各阶段的困难制定相应的应用点。
BIM建模是重要的基础工作，模型必须要灵活应用才能产生价值，因此，不同阶段的工作重点是如何应用模型。
鉴于南京大拇指广场项目体量大、功能布局变化快的特点，我们运用欧特克revit的系列BIM工具完成整个项目关键部分的技术深化。
整体模型外观
结构模型
机电模型
专业模型的整合
设计优化：
设计阶段运用BIM对于土建及机电进行了多轮优化工作，尤其是地下室部分进行了各专业的设计优化。
商业综合体空间划分
土建专业
修改前修改后
机电专业
说明：对复杂密布排列及不满足净高的区域做管线调整
说明：以直观、真实的表现优化各专业所需的空间
管线综合碰撞检测
1、后勤走廊狭窄，管道密集，净高不够问题，管道穿商铺
2、水管穿梁问题
利用BIM软件对各专业模型进行检测，期间总共发现有效碰撞点一万多个，其中过滤掉设计规范允许内的碰撞点还剩2000多个，在图纸协调修改的过程中以标准格式导出碰撞报告给设计院做修正。
上海万科七宝万科中心碰撞报告
施工阶段，安排施工总承包商的BIM团队和机电安装团队参与进行管线综合，提出机电安装上的相关要求，BIM团队对这些要求进行合理采纳并在模型上进行综合排布，将排布好的结果依据施工图纸反馈给施工图设计方。
经过多轮的建模、复核、反馈和调整之后，至施工图深化出图完成，地下室复杂区域和公共走道的净高在管线综合调整后均满足要求。
施工图深化
1、地下一层靠近漕宝路精品超市后勤走道管道平面剖切位置
施工深化图纸管综三维空间校核
行车路线模拟
管综后模型可直接指导现场施工
消防水泵房
项目可视化沟通：
基于BIM全专业模型，由万科项目部组织多专业协调会议，在模型中直观的发现问题并及时解决，辅助项目部决策，保证项目进度。
3、项目成本控制：
BIM能真实的反应项目各项构件的真实的信息，能为项目的预算做一个科学对比分析。
通常项目总包都是依据施工图进行招标的报价的。
因此，施工图上错误的信息会直接影响到总包的最终的价格。
施工总包报价明细
预留孔洞的优化
以上事例还只是在项目一区土建预留孔洞方面的优化。
如果在招标前就对施工图有较为准确的检测的话，那么对整体项目费用的优化会有较大的提升！同时由于基于BIM模型的工程量统计有可靠的数据来源，可有效提高业主的认可度。
也可基于BIM模型，业主可以要求投标方对投标阶段拟投入的人力、材料、机械进行反向计算和定量分析，验证资源满足施工需要。
4、BIM云平台
为使项目部能通过普通笔记本及各类终端察看及浏览BIM模型，我们搭建了BIM云平台系统，BIM云平台不仅方便本地查看及系统，由于所有的操作都会在数据中心处理，还解决了跨网络的BIM协同问题。
总结：
1. 上海万科管理层对BIM的高度重视，对整个项目BIM应用起到极大的推动。
2. 通过万科七宝商业广场项目的BIM实践，提升了多团队协同工作的能力，促进了随后几个项目在BIM应用上的前置及融合，带来整个项目实施的全面性和前瞻性。
3. 提升了项目人员对BIM实际的了解和运用，带动了万科年轻的团队对BIM 的极大的热情。
4. 模型走在图纸之前的BIM设计过程可以更好地在前期就对设计内容进行比传统方式更深层次的研究，不仅仅是专业间的协调，更有益的是对设计内容的梳理和思考。
5. BIM技术的应用对提升施工图的质量有着重要的作用，同时管线空间优化和管线综合检测是项目高质量和高效率的保障。
6. 在BIM今后的应用中，万科思考的是对于模型多种数据的处理以及和项目管理及造价数据的衔接。
同时数据和信息的提取如何对项目今后运营及维护的应用。
这些才是BIM持续应用的关键也是BIM真正围绕项目生命周期的展开和落实。
