Diamond晶体软件问题集锦

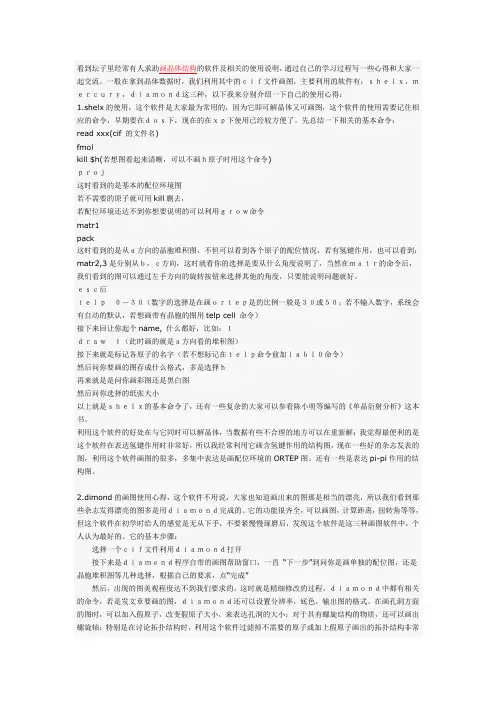

关于画晶体结构图相关软件的使用心得
看到坛子里经常有人求助画晶体结构的软件及相关的使用说明，通过自己的学习过程写一些心得和大家一起交流。
一般在拿到晶体数据时，我们利用其中的ｃｉｆ文件画图，主要利用的软件有：ｓｈｅｌｘ，ｍｅｒｃｕｒｙ，ｄｉａｍｏｎｄ这三种，以下我来分别介绍一下自己的使用心得：1.shelx的使用，这个软件是大家最为常用的，因为它即可解晶体又可画图，这个软件的使用需要记住相应的命令，早期要在ｄｏｓ下，现在的在ｘｐ下使用已经较方便了。
先总结一下相关的基本命令：read xxx(cif 的文件名)fmolkill $h(若想图看起来清晰，可以不画ｈ原子时用这个命令)ｐｒｏｊ这时看到的是基本的配位环境图若不需要的原子就可用kill删去，若配位环境还达不到你想要说明的可以利用ｇｒｏｗ命令matr1pack这时看到的是从ａ方向的晶胞堆积图，不但可以看到各个原子的配位情况，若有氢键作用，也可以看到；matr2,3是分别从ｂ，ｃ方向，这时就看你的选择是要从什么角度说明了，当然在ｍａｔｒ的命令后，我们看到的图可以通过左手方向的旋转按钮来选择其他的角度，只要能说明问题就好。
ｅｓｃ后ｔｅｌｐ０－３０（数字的选择是在画ｏｒｔｅｐ是的比例一般是３０或５０；若不输入数字，系统会有自动的默认，若想画带有晶胞的图用telp cell 命令）接下来回让你起个name, 什么都好，比如：１ｄｒａｗ１（此时画的就是ａ方向看的堆积图）接下来就是标记各原子的名字（若不想标记在ｔｅｌｐ命令前加ｌａｂｌ０命令）然后问你要画的图存成什么格式，多是选择ｈ再来就是是问你画彩图还是黑白图然后问你选择的纸张大小以上就是ｓｈｅｌｘ的基本命令了，还有一些复杂的大家可以参看陈小明等编写的《单晶衍射分析》这本书。
利用这个软件的好处在与它同时可以解晶体，当数据有些不合理的地方可以在重新解；我觉得最便利的是这个软件在表达氢键作用时非常好，所以我经常利用它画含氢键作用的结构图。
现在一些好的杂志发表的图，利用这个软件画图的很多，多集中表达是画配位环境的ORTEP图。
Diamond软件在《结构化学》“晶体结构”教学中的应用
此 可 以判 断 ．质 点Ｃ 原 子 的位 置 完全 符 合 相 当 点 的 两个 选择 ｕ 标 准 ，我 们 可 以 把 晶体 Ｃ 的相 当点 坐 落 在 所 有 的Ｃ 原 子 的 位 ｕ ｕ
置上 。
利 用 Ｄａ ｏ ｄ ｉ ｎ 软件 ， 们 可 以 很 容 易绘 制 出 晶体 Ｃ 的 空 间 ｍ 我 ｕ 点 阵 菜 单 Ｂ ｉ ＼ｉ＼ｕ ｅ ｅ ， 出对 话 框 ， 行Ｓ ｐ ｒ ｅｌ ｕｌ Ｆ ｌＳ ｐ ｒ ｌ 弹 ｄ ｌ Ｃ ｌ 进 ｕ ｅ ｌ Ｃ 的 选 择 ． 击 Ｏ 确 定 。这 样 Ｓ ｐｒ ｅ 中所 有 的质 点 Ｃ 原 子 都 显 点 Ｋ ｕｅ Ｃｌ ｌ ｕ 示 在 软 件 的 图 片 之 中 。 为 晶 体 Ｃ 的结 构 中 只有 一 种 质 点 ， 因 ｕ 而 相 当 点 位 置 坐 落在 质点 Ｃ 原 子 的位 置 上 ，所 以就 不 需 要 进行 ｕ 相 当 点 之 外 其 他 质 点 的 删 减 了 。这 样 我 们 就 直 接 得 到 了 晶体 Ｃ 的 空 间 格 子 的示 意 图 （ １ 。 图 中我 们 可 以很 明 显 地 看 出 ｕ 图 ）从 晶 体 Ｃ 的 空 间 点 阵 属 于立 方 Ｆ 子 形 式 。 ｕ 格
结构 化学 是一 门 在 原 子 、 子 水 平 上 讨 论 物 质 微 观 结 构 ， 分 研究 原 子 和分 子运 动 规 律 ，研 究 物 质 的结 构 和性 能关 系 的 科 学 ， 化 学 的一 个 重 要 分 支 。 不 仅 是 化 学 专 业 的 一 门 基 础 理 是 它 论 课 ， 且 是 化 工 、 料 、 物 、 境 等 学 科 的 一 门专 业 基 础 而 材 生 环 课 。 结 构 化学 是一 门 理 论 性 较 强 的 科 学 ， 些 概 念 抽 象 难 懂 ， 有 尤 其 是 晶 体结 构 这 部 分 内 容 ， 常 的 抽 象 微 观 ， 要 有 一 定 的 非 需 空 间 想 象 能力 。 体 结 构 的 抽 象 复 杂性 ， 学 生 来 说 有 一 定 的 晶 对 难度。因此 ， 晶体 化 学 学 习 的 重点 和难 点 ， 如何 使 学 生 能 真 是 切 地 感 知 微 观 世 界 的精 彩 和奇 妙 。 ｉ ｎ 软 件 的 引 入 可 以 将 Ｄａ ｄ ｍｏ 抽 象 复 杂 的 东 西 直 观 形 象 地 展 现 在 学 生 面前 ，发 展 学 生 的 空 间 想 象 能 力 和 抽 象 思维 能力 。 Ｄ ａ ｏ ｄ 件 是 德 国 波 恩 大 学 Ｃ ｙｔｌ ｍｐ ｃ Ｇ Ｒ公 司 开 ｉｍ ｎ 软 ｒｓ ａ ｔ ｂ ａＩ 发研 制 的 一个 化 学 专 业 软 件 。利 用 该 软 件 不 仅 能创 建 晶 体 模 型 ． 能 以各 种 形 式 （ 状 ， 棍 状 或 空 间 堆 积 状 ， 面 体 形 式 还 线 球 多 等 ） 示 晶 体 模 型 ， 且 模 型 可 以根 据 用 户 的 需 要 自由 旋 转 、 展 而 移 动 和缩 放 ， 以用 着 色 方 案 对 原 子 进 行 强 调 和 渲 染 ， 可 以 可 也 对 晶 体模 型进 行 文 字 标 注 ， 时记 录 其 运 动 过 程 ， 同 制作 成 动 画 文 件 ， 其 他 多 媒 体 播 放 器 中播 放 。其 结 果 可 以 以 Ｂ 、 Ｉ 在 ＭＰ Ｇ Ｆ、 Ｊ Ｇ 等 图 片格 式 输 出 ，同 时也 可 以用 复 制 粘 贴 命 令 将 绘 制 的 Ｐ Ｅ 图 片 文 件 直 接 放 入 文档 。 于 这 款 软 件 没 有 复 杂 的规 则 ， 令 由 命 简 单 易操 作 ．并 且 在 操 作 与 运 行 并 不 要 求 具 备较 多 的 计 算 机 知 识 ， 此 ， 可 以很 容 易 地 被 教 师 运 用 在 教 学 中 ， 高 教 学 因 它 提 的 效 率 和 质 量 。本 文 以Ｄ ａ ｏｄ３０ 版 本 为 例 ， 过 构 建 Ｃ 与 ｉｍ ｎ ． ａ 通 ｕ Ｃ Ｆ两 类 晶体 的 空 间 点 阵 模 型 ， 说 明Ｄ ａ ｎ 软 件 在 《 构 ａ， 来 ｉ ｍｏｄ 结 化学》 晶体 结 构 部 分 教 学 过 程 中的 辅 助 作 用 。 ２利 用Ｄｉｍｏ ｄ 件 构 建 晶 体 空 间点 阵 ． ａ ｎ软 用 相 当 点 的 方 法 可 以 确 定 晶胞 的空 间点 阵 。 在 晶 体 结 构 中 确 定 相 当点 的位 置 ，所 选 择 的相 当点 需 要 满 足 两 个 条 件 ： ． ａ 所选 点所 在位 置 的 种 类 和 空 间 位 置 相 同 ，如 位 于 某 种 质 点 的 中 心 ，或 某 个 特 定 几 何 构 型 的 中 心 等 ； ．所 选 点 的周 围 环 境 ｂ （ 三维 空 间 ） 同 ， 在 该 点 的 相 同方 位 和 距 离 上 有 相 同 的 质 相 如 点 和 几何 构 型 。 因此 ， 们 在 借 助 Ｄａ ｏｄ 件 构 筑 和 判 断 空 我 ｉｍ ｎ 软 间 点 阵类 型及 有关 信 息 的 时 候 ，最 关 键 的一 点也 就 是 能 够 凭 借 上 面 的 条件 找 到 合 适 的 相 当点 的位 置 ，并 成 功 用 软 件 体 现 出 来 。 我 们 选 择 了两 类 晶体 实 例 ：ｕ Ｃ 与Ｃ Ｆ， ａ 它们 分 别 代 表 红 王 凤 武
界面问题总结

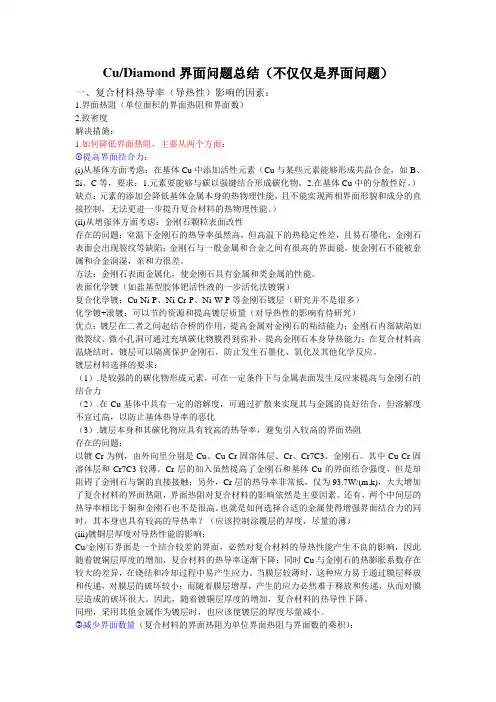

Cu/Diamond界面问题总结（不仅仅是界面问题）一、复合材料热导率（导热性）影响的因素：1.界面热阻（单位面积的界面热阻和界面数）2.致密度解决措施：1.如何降低界面热阻，主要从两个方面：①提高界面结合力：(i)从基体方面考虑：在基体Cu中添加活性元素（Cu与某些元素能够形成共晶合金，如B、Si、C等，要求：1.元素要能够与碳以强键结合形成碳化物。
2.在基体Cu中的分散性好。
）缺点：元素的添加会降低基体金属本身的热物理性能，且不能实现两相界面形貌和成分的直接控制，无法更进一步提升复合材料的热物理性能。
）(ii)从增强体方面考虑：金刚石颗粒表面改性存在的问题：室温下金刚石的热导率虽然高，但高温下的热稳定性差，且易石墨化，金刚石表面会出现裂纹等缺陷；金刚石与一般金属和合金之间有很高的界面能，使金刚石不能被金属和合金润湿，亲和力很差。
方法：金刚石表面金属化，使金刚石具有金属和类金属的性能。
表面化学镀（如盐基型胶体钯活性液的一步活化法镀铜）复合化学镀：Cu-Ni-P、Ni-Cr-P、Ni-W-P等金刚石镀层（研究并不是很多）化学镀+滚镀：可以节约资源和提高镀层质量（对导热性的影响有待研究）优点：镀层在二者之间起结合桥的作用，提高金属对金刚石的粘结能力；金刚石内部缺陷如微裂纹、微小孔洞可通过充填碳化物膜得到弥补，提高金刚石本身导热能力；在复合材料高温烧结时，镀层可以隔离保护金刚石，防止发生石墨化、氧化及其他化学反应。
镀层材料选择的要求：（1）.是较强的的碳化物形成元素，可在一定条件下与金属表面发生反应来提高与金刚石的结合力（2）.在Cu基体中具有一定的溶解度，可通过扩散来实现其与金属的良好结合，但溶解度不宜过高，以防止基体热导率的恶化（3）.镀层本身和其碳化物应具有较高的热导率，避免引入较高的界面热阻存在的问题：以镀Cr为例，由外向里分别是Cu、Cu-Cr固溶体层、Cr、Cr7C3、金刚石。
其中Cu-Cr固溶体层和Cr7C3较薄。
关于画晶体结构图相关软件的使用心得-画晶体结构的软件
关于画晶体结构图相关软件的使用心得:画晶体结构的软件看到坛子里经常有人求助画晶体结构的软件及相关的使用说明，通过自己的学习过程写一些心得和大家一起交流。
一般在拿到晶体数据时，我们利用其中的ｃｉｆ文件画图，主要利用的软件有：ｓｈｅｌｘ，ｍｅｒｃｕｒｙ，ｄｉａｍｏｎｄ这三种，以下我来分别介绍一下自己的使用心得：1.shelx的使用，这个软件是大家最为常用的，因为它即可解晶体又可画图，这个软件的使用需要记住相应的命令，早期要在ｄｏｓ下，现在的在ｘｐ下使用已经较方便了。
先总结一下相关的基本命令：read xxx(cif 的文件名) fmol kill $h(若想图看起来清晰，可以不画ｈ原子时用这个命令) ｐｒｏｊ这时看到的是基本的配位环境图若不需要的原子就可用kill删去，若配位环境还达不到你想要说明的可以利用ｇｒｏｗ命令 matr1 pack 这时看到的是从ａ方向的晶胞堆积图，不但可以看到各个原子的配位情况，若有氢键作用，也可以看到；matr2,3是分别从ｂ，ｃ方向，这时就看你的选择是要从什么角度说明了，当然在ｍａｔｒ的命令后，我们看到的图可以通过左手方向的旋转按钮来选择其他的角度，只要能说明问题就好。
ｅｓｃ后ｔｅｌｐ０－３０（数字的选择是在画ｏｒｔｅｐ是的比例一般是３０或５０；若不输入数字，系统会有自动的默认，若想画带有晶胞的图用telp cell 命令）接下来回让你起个name, 什么都好，比如：１ｄｒａｗ１（此时画的就是ａ方向看的堆积图）接下来就是标记各原子的名字（若不想标记在ｔｅｌｐ命令前加ｌａｂｌ０命令）然后问你要画的图存成什么格式，多是选择ｈ再来就是是问你画彩图还是黑白图然后问你选择的纸张大小以上就是ｓｈｅｌｘ的基本命令了，还有一些复杂的大家可以参看陈小明等编写的《单晶衍射分析》这本书。
利用这个软件的好处在与它同时可以解晶体，当数据有些不合理的地方可以在重新解；我觉得最便利的是这个软件在表达氢键作用时非常好，所以我经常利用它画含氢键作用的结构图。
立方、六方diamond软件在晶体对称性教学中的应用-32点群晶体模型库的建立
Diamond 软件在晶体对称性教学中的应用-32点群晶体模型库的建立吴平伟 朱志斌 戴金辉（中国海洋大学材料科学与工程研究院 青岛 266100）摘要介绍了用Diamond 软件构造32点群晶体结构模型的方法，给出了建立晶体结构模型的具体参数。
利用此模型有助于加深学生对点群及其与晶体结构关系的理解。
关键词 Diamond 软件 32点群 晶体结构模型Use the Diamond Software to Construct the Models of 32 Point Groups Wu Pingwei, Zhu Zhibin, Dai Jinhui(Institute of Materials Science and Engineering, Ocean University of China, Qingdao 266100)Abstract A way to construct the models of 32 point groups using the Diamond software was introduced, andthe parameters of the models were given out. The models could be helpful for students in studying the 32 point groups and understanding the relationship between the point groups and the structure of crystals.Key words Diamond Software, 32 Point Groups, Model of Crystal Structure晶体的对称性是晶体化学中重要的内容，包括对称元素、对称元素的组合（点群和空间群）等。
在教学中发现，多数同学对理解这些概念没有困难，但不知道怎样把点群、空间群和晶体结构联系起来。
Diamond 软件的使用
这就是DIAMOND，一款在原子水平实现晶体结构可视化 的软件能为您做到的。
LOGO
Diamond
介绍
1.用户界面介绍 2.看图工具介绍
LOGO
软件界面
LOGO
用户界面
导航栏 表 格 面 板
LOGO
测量工具栏
LOGO
转换工具栏
LOGO
视频工具栏
LOGO
起步阶段
如何导入 晶体结构 数据文件
如何通DIAMOND自动 绘制晶体结构图
Diamond 软件的使用
LOGO
Edit your company slogan
内容
1、软件的作用
2、diamond介绍
3、起步阶段
4、绘制图像
5、实 例
LOGO
学习 Diamond 软件的作用？
如果你有晶体结构数据（空间群参数，单胞参数，原子参 数或者晶体数据文件，如cif文件），而且你希望， 1.绘制用于演示文稿或者出版物的高质量图片？ 2.了解晶体结构的构造原理？ 3.通过各种方式向客户展现晶体构造原理？
图像视角
LOGO
实 例
LOGO
LOGO
起步阶段
如何显示晶体结构数据、 距离和角度表格 以及粉末衍射图样
LOGO
绘制图像
如何手动输 入晶体结构 数据
绘制图像
如何通过结 构图绘制助 手）绘制图 像
LOGO
如何手动输入晶体结构数据
新建空 白文档
打开新 建结构 助手
输入晶胞参 数和空间群
输入原子参数 （元素、氧化 态以及配位数）
完成数据输入 ，进入结构图 像绘制助手
Diamond软件辅助《晶体化学》教学
给 学 生 ， 可 以显 示 Ｚ Ｓ的 空 间点 阵 、 还 ｎ 离子 （ 原子 ） 坐标 、 配位 多 面体 、 配位 多面体 的 堆积 方 式 等信 息 ， 从
而形 象地表 述 教 学 内容 。 大地 丰 富教 学手 段 ， 效地提 升教 学质 量 。 极 有 【 键 词１ ｉｍ ｎ 关 ａ ｏ ｄ软件 ； Ｄ 闪锌矿 Ｚ Ｓ 空 间点 阵 ； ｎ； 配位 多面体
『 中图 分类 号］ — ４ ０ ７２
１引 言
『 文献 标识 码１ Ａ
Ｂ ｉ ＼Ｃ ｎ ｅ ｔ ｕｌ ｄ ｏ ｎ ｃ Ａｔｍｓ ｏ ．质 点 就通 过 化 学 键 连 接 过程中 ． 以提 高教 学 的效 果 和质量 。 ｉｍｏ ｄ软件 的绘 制 得 到 了 晶 体 化 学是 研 究 晶体 在 原 子 水平 上 的结 构 理 起来 了 这样 就 通 过 Ｄ ａ ｎ 论 ． 示 晶体 的化 学 组 成 、 构 和 性 能 三者 之 间 的 闪 锌 矿 Ｚ Ｓ晶 体 结 构 中一 个 单 胞 的 球 棍 结 构 图 揭 结 ｎ 图 ） 黑 ｎ， ＋ 之 内在 联 系 以及有 关 原理 的化 学 分支 学科 。 晶体化 学 （ １ 。 图 １中 ， 色 球是 Ｚ ２ 白色球 是 Ｓ ， 间
２ ２年 第 ３பைடு நூலகம் ０１
淮 南师 范 学 院学报
Ｊ Ｕ Ｎ Ｌ Ｏ Ｕ Ｉ Ａ Ｏ ＭＡ Ｎ Ｖ Ｒ Ｉ Ｙ Ｏ Ｒ Ａ Ｆ Ｈ Ａ Ｎ Ｎ Ｎ Ｒ ＬＵ Ｉ Ｅ ＳＴ
Ｎ ｏ．３ ， ２０ １ ２
第 ｌ ４卷 （ 第 ７ 总 ３期 ）
Materials-Studio论坛问答全
Materials-Studio论坛问答全Materials-Studio 论坛问答全集（精选众多论坛讨论贴）1、问：用MS构造晶体时要先确立空间群,可是那些空间群的代码是啥意思啊,看不懂,我想做的是聚乙烯醇的晶体,嘿嘿,也不知道去哪可以查到它的空间群答：A、要做晶体，首先要查询晶体数据，然后利用晶体数据再建立模型。
晶体数据来源主要是文献，或者一些数据库，比如CCDC。
你都不知道这个晶体是怎么样的，怎么指定空间群呢？要反过来做事情哦：）B、我不知道你指示的代码是数字代码还是字母代码,数字代码它对应了字母的代码，而字母的代码它含盖了一些群论的知识(晶系,对称操作等),如果要具体了解你的物质或者材料属于那一个群，你可以查阅一下相关的手册,当然你要了解一些基本的群论知识.MS自带了一些材料的晶体结构,你可以查询一下.2、问：各位高手，我用ms中的castep进行运算。
无论cpu是几个核心，它只有一个核心在工作。
这个怎么解决呢？答：请先确认以下几个问题：1，在什么系统下装，是否装了并行版本。
2，计算时设置参数的地方是否选择了并行。
3，程序运算时，并不是时时刻刻都要用到多个CPU3、问：我已经成功地安装了MS3.1的Linux版本，串行的DMol3可以成功运行。
但是运行并行的时候出错。
机器是双Xeon5320(四核)服务器，rsh和rlogin均开启，RHEL4.6系统。
其中hosts.equiv的内容如下：localhostibm-consolemachines.LINUX的内容如下：localhost:8现在运行RunDMol3.sh时，脚本停在$MS_INSTALL_ROOT/MPICH/bin/mpirun $nolocal -np $nproc $MS_INSTALL_ROOT/DMol3/bin/dmol3_mpi.exe $rootname$DMOL3_DATA这一处，没法执行这一命令并行运算时，出现以下PIxxxx(x为数字)输出ibm-console 0 /home/www/MSI/MS3.1/DMol3/bin/dmol3_mpi.exelocalhost 3 /home/www/MSI/MS3.1/DMol3/bin/dmol3_mpi.exe请问这是什么原因？谢谢！答：主要是rsh中到ibm-console的没有设置把/etc/hosts改为127.0.0.1 localhost.localdomain localhost ibm-console在后面加个ibm-console也希望对大家有帮助!4、问：在最后结果的dos图中,会显示不同电子spd的贡献,我想问的是,假设MS考虑的原子Mg的电子组态为2p6 3s2,那么最后的dos 结果中的s,p是不是就是2p,跟3s的贡献.比如更高能量的3p是否可能出现在dos中?如果可能的话，在这种情况下,如何区分2p和3p的贡献,谢谢.答：A、取决于你的餍势势里面没有3p电子，DOS怎么会有呢？自然，你的1p1s也不会出现在你的DOS中。
