环境空气自动监测系统

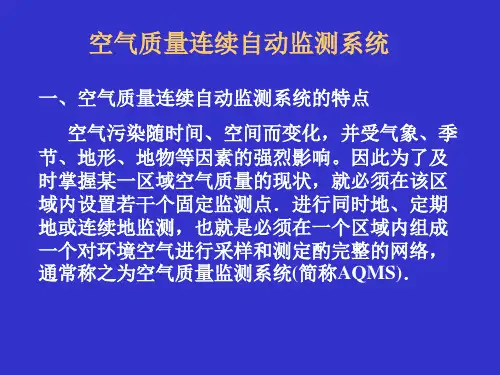

(二)中心站结构及运行方式
系统的控制中心设有小型计算机或PC微型 计算机，以及相应的外围设备如Clit、打印机 绘图仪及数据通信接口、调制解调，有线电话 或无线电台等通信设备．其结构如图1பைடு நூலகம்2所 示．
安徽光机所“城市空 气质量连续自动监测 系统”通过验收
我国第一套拥有自主知识产权的城市空气质量 连续自动监测系统，日前通过了国家环境保护总 局“重点城市空气质量设备”的验收，以中国环 境监测总站站长万本太为组长的专家组，分别在 桂林、北海对中科院安徽光机所承担的“长光程 差分吸收光谱仪、PM10监测仪及监测站和中心站 监测软件等系统”进行了评审。专家组认真听取 了中科院安徽光机所副所长刘文清作的该项目工 作报告和桂林市环境监测中心站及北海市环境监 测中心站的用户报告，审查了有关技术文档，在 现场检查了设备运转情况，就设备运转情况进行 了质询。经过认真讨论，验收组一致认为，这是 我国第一套拥有自主知识产权的城市空气质量连 续自动监测系统。
3、监测方法 1 ） 自 动 监 测 ： 执 行 国 家 环 境 保 护 总 局 、 EPA （ USA）和EU认可的仪器分析方法，并按照国家环境保 护总局批准的水质自动监测技术规范进行。 2）常规监测：执行地表水环境质量标准（GB38382002，表4、表5和表6）中规定的标准分析方法。
表1 自动监测方式测定项目
长光程差分吸收光谱仪”是中国科学院知识创新工程 中第一批启动的创新方向性项目中的子课题，项目的 目标是为我国社会可持续发展和生态环境的改善提供 知识基础和技术源泉。该项目于2000年启动，原计划 2002年底完成。经过中科院安徽光机所科技人员的努 力攻关，仅用一年半的时间就研制出了该系统，并通 过了国家环保局的“重点城市空气质量设备采购及安 装”的招标，在2001年6月5日参加了全国47个重点城 市空气质量预报系统。
空气自动监测系统
如武汉宇虹环保产业发展有限公司生产的 TH-β25型大气颗粒浓度在线自动分析仪，即利 用低能β射线的辐射吸收原理，对空气中TSP、 PM10、PM5、PM2.5进行浓度监测分析。
四、空气在线自动监测系统主要监测项目
我国《环境监测技术规范》规定，空气自动监测系统的监 测站分为Ⅰ类测点和Ⅱ类测点。 Ⅰ类测点数据按要求进国家环境数据库，Ⅱ类测点数据 由各省市管理。 Ⅰ类测点测定温度、湿度、大气压、风向、风速五项气 象参数和下表中的污染参数。
采样系统由采样头、采样总管室外室内 部分、采样支管和采样抽气风机组成， 采样总管有垂直层流多路支管和竹节式 多路支管两种。无论采用哪种，在设计 时应考虑到诸如防雨、防粗大的颗粒物 落人采样总管和防止结露水流人采样支 管。采样管直径和长度应与采气流量、 管内压力等综合考虑。采样管一般采用 对被测物无吸附和反应、无干扰物质释 放的硼硅酸盐玻璃或聚四氟乙烯材料制 成。
2．压电晶体差频法：传感器由一对完全相同 的石英晶片及振荡器组成，一片晶片作参比， 另一片作测量用。石英片位于采样室内由振荡 器振获得一定的谐振频率，当飘尘微粒通过采 样室时，由于被高压静电针放电电离，成为带 负电的微粒，沉积于测量晶片的表面，从而使 振动频率降低，由测得频率的变化，即可求出 飘尘的浓度。
5．数据传输及站房设施包括远程数据通讯设备、 站房环境条件保证设施(空调、除湿设备、稳压电 源等)。
三、空气在线自动分析仪器的分析方法 (一) 二氧化硫监测仪 二氧化硫在线自动分析仪的主要技术原理有： 1．溶液电导法(EC)，其原理是利用酸性过氧化氢 溶液吸收空气中的SO2，由测定溶液电导率的变化 求出空气中SO2的含量。 2．动态库仑法，通常采用三电极动态库仑滴定法， 一对Pt电极，外加一个恒电流，当SO2气进入库仑 池时由于SO2+Br2+2H2O=H2SO4+2HBr，破坏了电极反 应平衡，阴极电流降低，降低的部分从第三个活性 碳参考电极流出，由测定参考电极电流即可求出与 之成正比例的SO2含量。
四、空气在线自动监测系统主要监测项目
我国《环境监测技术规范》规定，空气自动监测系统的监 测站分为Ⅰ类测点和Ⅱ类测点。 Ⅰ类测点数据按要求进国家环境数据库，Ⅱ类测点数据 由各省市管理。 Ⅰ类测点测定温度、湿度、大气压、风向、风速五项气 象参数和下表中的污染参数。
采样系统由采样头、采样总管室外室内 部分、采样支管和采样抽气风机组成， 采样总管有垂直层流多路支管和竹节式 多路支管两种。无论采用哪种，在设计 时应考虑到诸如防雨、防粗大的颗粒物 落人采样总管和防止结露水流人采样支 管。采样管直径和长度应与采气流量、 管内压力等综合考虑。采样管一般采用 对被测物无吸附和反应、无干扰物质释 放的硼硅酸盐玻璃或聚四氟乙烯材料制 成。
2．压电晶体差频法：传感器由一对完全相同 的石英晶片及振荡器组成，一片晶片作参比， 另一片作测量用。石英片位于采样室内由振荡 器振获得一定的谐振频率，当飘尘微粒通过采 样室时，由于被高压静电针放电电离，成为带 负电的微粒，沉积于测量晶片的表面，从而使 振动频率降低，由测得频率的变化，即可求出 飘尘的浓度。
5．数据传输及站房设施包括远程数据通讯设备、 站房环境条件保证设施(空调、除湿设备、稳压电 源等)。
三、空气在线自动分析仪器的分析方法 (一) 二氧化硫监测仪 二氧化硫在线自动分析仪的主要技术原理有： 1．溶液电导法(EC)，其原理是利用酸性过氧化氢 溶液吸收空气中的SO2，由测定溶液电导率的变化 求出空气中SO2的含量。 2．动态库仑法，通常采用三电极动态库仑滴定法， 一对Pt电极，外加一个恒电流，当SO2气进入库仑 池时由于SO2+Br2+2H2O=H2SO4+2HBr，破坏了电极反 应平衡，阴极电流降低，降低的部分从第三个活性 碳参考电极流出，由测定参考电极电流即可求出与 之成正比例的SO2含量。
环境空气自动监测系统简介
案例二：上海市交通污染排放监测系统建设与应用
监测范围：覆盖上海市主要交通干道和交通枢纽 监测指标：包括一氧化碳、二氧化氮、二氧化硫等主要交通污染物的排放浓度 监测方式：采用固定站和移动站相结合的方式实现全市覆盖 应用效果：为上海市的环境保护和交通管理提供了科学依据有效推动了城市可持续发展
案例三：广东省区域环境空气质量评估体系建设与应用
环境空气自动监测系 统简介
,
汇报人：
目录 /目录
01
点击此处添加 目录标题
04
环境空气自动 监测系统的应 用场景
02
环境空气自动 监测系统的概 述
05
环境空气自动 监测系统的优 势和局限性
03
环境空气自动 监测系统的技 术特点
06
环境空气自动 监测系统的实 际案例分析
01 添加章节标题
02
环境空气自动监测系统 的概述
04
环境空气自动监测系统 的应用场景
城市环境空气质量监测
监测城市中不同区域的环境空气质量 评估空气污染对城市居民健康的影响 预测和预警空气污染事件 为城市规划和环保政策提供数据支持
工业区污染源监测
监测工业区内的各种污染物排放如烟尘、二氧化硫、氮氧化物等。 监测工业区内企业排放的废气、废水等污染物确保其符合环保标准。 监测工业区内交通工具排放的尾气控制其对环境的影响。 监测工业区内噪声污染情况为治理提供数据支持。
案例四：江苏省工业区污染源监测系统建设与应用
建设背景：江苏省为应对工业区污 染问题启动了污染源监测系统建设。
实施效果：有效提高了工业区内的 空气质量降低了污染物排放量。
添加标题
添加标题
添加标题
ห้องสมุดไป่ตู้添加标题
环境空气质量自动监测页PPT文档32页PPT
环境空气质量自动监测页PPT文档
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
40、学而不思则罔，思而不学则殆。——孔子
谢谢！
ห้องสมุดไป่ตู้
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
40、学而不思则罔，思而不学则殆。——孔子
谢谢！
ห้องสมุดไป่ตู้
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
环境空气自动监测系统PPT29页
55、 为 中 华 之 崛起而 读书。 ——周 恩来
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
环境空气自动监测系统
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 பைடு நூலகம் 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
环境空气自动监测系统
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 பைடு நூலகம் 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
环境空气质量自动监测ppt课件
1、来源：PM10通常来自路面上行使的机动车、材料的破碎碾 磨处理过程以及被风扬起的尘土。一些颗粒物来自污染源 的直接排放，比如烟囱与车辆。另一些则是由环境空气中 硫的氧化物、氮氧化物、挥发性有机化合物及其它化合物 互相作用形成的细小颗粒物。
2、危害：PM10在环境空气中持续的时间很长，对人体健康和 大气能见度影响都很大。 PM10被人吸入后，会累积在呼吸 系统中，易诱发哮喘，引发心脏病、肺病、呼吸道疾病， 降低肺功能等。还是降低能见度的主要原因。
精选课件PPT
13
NO2
1、来源：
主要来自于燃料的燃烧、城市汽车尾气，工业生产过程也可 产生一些二氧化氮，此外,闪电也可以产生NO2。
2、危害：
是形成光化学烟雾的主要因素之一；氮氧化合物进入肺泡后， 能形成亚硝酸和硝酸，对肺组织产生剧烈的刺激作用，增 加肺毛细管的通透性，引起支气管炎、肺炎、肺气肿等疾 病。亚硝酸盐则与血红蛋白结合，形成高铁血红蛋白，引 起组织缺氧。
精选课件PPT
19
401（滨河新村）
精选课件PPT
20
十堰环境监测站自动站简介
2002年11月27日建成第二套环境空气
子站，代表张湾区，站房位置：滨车城西 路283号（东风公司灯具厂办公楼5楼顶）， 点位名称：刘家沟，点位编码：B，点位代 码：402（省编），经纬度：北纬 32°38’20”，东经110°43’33”，于2003年 1月1日正式向省环境监测中心站发送日报 数据。
活性炭先除去空气中的SO2、O3、NO2、 CO2等气体，再由NO洗涤器将NO氧化为NO2，再 经过一次活性炭去除空气中的SO2、O3、NO2、 CO2等气体，最后经末端过滤器输出。
精选课件PPT
11
TH-2008仪器标定动态气体发生器
2、危害：PM10在环境空气中持续的时间很长，对人体健康和 大气能见度影响都很大。 PM10被人吸入后，会累积在呼吸 系统中，易诱发哮喘，引发心脏病、肺病、呼吸道疾病， 降低肺功能等。还是降低能见度的主要原因。
精选课件PPT
13
NO2
1、来源：
主要来自于燃料的燃烧、城市汽车尾气，工业生产过程也可 产生一些二氧化氮，此外,闪电也可以产生NO2。
2、危害：
是形成光化学烟雾的主要因素之一；氮氧化合物进入肺泡后， 能形成亚硝酸和硝酸，对肺组织产生剧烈的刺激作用，增 加肺毛细管的通透性，引起支气管炎、肺炎、肺气肿等疾 病。亚硝酸盐则与血红蛋白结合，形成高铁血红蛋白，引 起组织缺氧。
精选课件PPT
19
401（滨河新村）
精选课件PPT
20
十堰环境监测站自动站简介
2002年11月27日建成第二套环境空气
子站，代表张湾区，站房位置：滨车城西 路283号（东风公司灯具厂办公楼5楼顶）， 点位名称：刘家沟，点位编码：B，点位代 码：402（省编），经纬度：北纬 32°38’20”，东经110°43’33”，于2003年 1月1日正式向省环境监测中心站发送日报 数据。
活性炭先除去空气中的SO2、O3、NO2、 CO2等气体，再由NO洗涤器将NO氧化为NO2，再 经过一次活性炭去除空气中的SO2、O3、NO2、 CO2等气体，最后经末端过滤器输出。
精选课件PPT
11
TH-2008仪器标定动态气体发生器
环境空气自动监测系统检测作业指导书.
环境空气自动监测系统检测作业指导书2011-11-03 15:51:151概述环境空气质量自动监测系统由监测子站、中心计算机室、质量保证实验室和系统支持实验室等组成，一般分析单元能自动监测环境空气中的氮氧化物、二氧等参数。
其监测仪器一般分为点式监测仪器和开放化硫、臭氧、一氧化碳和PM10光程监测仪器。
本作业指导书用于对氮氧化物、二氧化硫、臭氧、一氧化碳和可吸入颗粒物等参数监测仪器、采样装置等监测子站进行测试。
PM102编制依据GB 3095-1996 环境空气质量标准HJ/T 193-2005 环境空气质量自动监测技术规范HJ/T 194-2005 环境空气质量手工监测技术规范HJ 479-2009 环境空气氮氧化物（一氧化氮和二氧化氮）的测定盐酸萘乙二胺分光光度法HJ 483-2009 环境空气二氧化硫的测定四氯汞盐吸收-副玫瑰苯胺分光光度法HJ 482-2009 环境空气二氧化硫的测定甲醛吸收-副玫瑰苯胺分光光度法GB/T 15437-1995 环境空气臭氧的测定靛蓝二磺酸钠分光光度法GB/T 15438-1995 环境空气臭氧的测定紫外光度法GB 9801-88 空气质量一氧化碳的测定非分散红外法GB 6921-86 大气飘尘浓度测定方法GB/T 15432-1995 环境空气总悬浮颗粒物的测定重量法GB/T 15263-94 环境空气总烃的测定气相色谱法《空气和废气监测分析方法》（第四版）3技术要求和性能指标环境空气自动监测系统应满足以下表3-1、表3-2和表3-3中各项技术性能指标的要求。
3.1 外观要求3.1.1 应有制造计量器具CMC标志（进口产品应取得我国质量监督检验检疫部门出具的计量器具型式批准证书）和产品铭牌，铭牌上应标有仪器名称、型号、生产单位、出厂编号、制造日期等。
3.1.2 仪器表面无明显碰、划伤，外观整齐、清洁，零部件表面不得锈蚀。
3.1.3 仪器各紧固件应连接牢固、可靠；各调节器件应功能正常，操作灵活方便。
环境空气气态污染物(SO2、NO2、O3、CO)连续自动监测系统技术规范ppt课件
12
浙江省环境监测中心
Zhe Jiang Province Environmental Monitoring Centre
等效校准装置应至少配备 4 种不同长度的校准池，校准池材质应选用 高紫外透过率的材质。标定架与光源发射装置应连接牢固。 等效浓度计算 按照公式（B1）计算标准气体的等效浓度。
式中：Ce --------标准气体等效浓度，ppb； Ct --------标准气体浓度标称值，ppm； L---------光程，m； LC --------校准池长度，mm。
8
浙江省环境监测中心
Zhe Jiang Province Environmental Monitoring Centre
4.1.3 分析仪器
分析仪器用于对采集的环境空气气态污染物样品进行测量。
（1）能够显示和设置系统时间。
（2）能够显示仪器内部工作状态的参数信息，并至少每5min记录系统的采样流 量等工作状态信息。
采样装置的功能要求： （1）采样装置应连接紧密，避免漏气。采样装置总管入口应防止雨水和粗 大的颗粒物进入，同时应避免鸟类、小动物和大型昆虫进入。采样头的设计 应保证采样气流不受风向影响，稳定进入采样总管。 （ 2)采样装置的制作材料，应选用不与被监测污染物发生化学反应和不释放 有干扰物质的材料。一般以聚四氟乙烯或硼硅酸盐玻璃等为制作材料。 (3)采样总管内径范围（1.5～15）cm，总管内的气流应保持层流状态，采样 气体在总管内的滞留时间应小于20s，同时所采集气体样品的压力应接近大 气压。支管接头应设置于采样总管的层流区域内，各支管接头之间间隔距离 大于8cm。 (4)为了防止因室内外空气温度的差异而致使采样总管内壁结露对监测污染物 吸附，采样总管应加装保温套或加热器，加热温度一般控制在（30～rovince Environmental Monitoring Centre
浙江省环境监测中心
Zhe Jiang Province Environmental Monitoring Centre
等效校准装置应至少配备 4 种不同长度的校准池，校准池材质应选用 高紫外透过率的材质。标定架与光源发射装置应连接牢固。 等效浓度计算 按照公式（B1）计算标准气体的等效浓度。
式中：Ce --------标准气体等效浓度，ppb； Ct --------标准气体浓度标称值，ppm； L---------光程，m； LC --------校准池长度，mm。
8
浙江省环境监测中心
Zhe Jiang Province Environmental Monitoring Centre
4.1.3 分析仪器
分析仪器用于对采集的环境空气气态污染物样品进行测量。
（1）能够显示和设置系统时间。
（2）能够显示仪器内部工作状态的参数信息，并至少每5min记录系统的采样流 量等工作状态信息。
采样装置的功能要求： （1）采样装置应连接紧密，避免漏气。采样装置总管入口应防止雨水和粗 大的颗粒物进入，同时应避免鸟类、小动物和大型昆虫进入。采样头的设计 应保证采样气流不受风向影响，稳定进入采样总管。 （ 2)采样装置的制作材料，应选用不与被监测污染物发生化学反应和不释放 有干扰物质的材料。一般以聚四氟乙烯或硼硅酸盐玻璃等为制作材料。 (3)采样总管内径范围（1.5～15）cm，总管内的气流应保持层流状态，采样 气体在总管内的滞留时间应小于20s，同时所采集气体样品的压力应接近大 气压。支管接头应设置于采样总管的层流区域内，各支管接头之间间隔距离 大于8cm。 (4)为了防止因室内外空气温度的差异而致使采样总管内壁结露对监测污染物 吸附，采样总管应加装保温套或加热器，加热温度一般控制在（30～rovince Environmental Monitoring Centre
