BA4RC.2015.05.06.北京
二、无线电测向竞赛的一般规则(1)
1、竞赛的一般过程
起点集结，分批出发，开始计时，寻找电台并15.05.06.北京
第二部分 各项目竞赛规则
BA4RC.2015.05.06.北京
一、标准距离无线电测向竞赛（1）
• 频率：3.5MHz/144MHz两个波段， • 场地：距离远，适于青年和成年。（2.1.2.13）
• 电台：5个隐蔽电台+终点信标台；隐蔽台同频5分钟 循环发信，同一频率；终点信标台另一频率连续发 信
BA4RC.2015.05.06.北京
四、项目设置（2）
运动距离 长距离 短距离
无线电测向竞赛项目分类表
项目名称
使用频率
3.5MHz
144MHz
标准距离测向
○
○
定向猎狐
○
短距离测向
○
○
快速测向
○
阳光测向
○
BA4RC.2015.05.06.北京
五、无线电测向竞赛的场地（1）
1、场地类型——室外，根据项目不同可选择 市郊、森林、丘陵、公园、居民区、校园 等

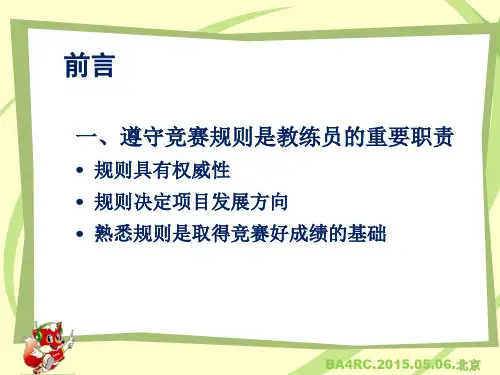

前言
一、遵守竞赛规则是教练员的重要职责
• 规则具有权威性 • 规则决定项目发展方向 • 熟悉规则是取得竞赛好成绩的基础
BA4RC.2015.05.06.北京
前言
二、测向规则的修改过程
• 2003年修订《无线电测向竞赛规则》、《裁判法》和 《短距离无线电测向竞赛规则》及《裁判法》
• 2012年底召开修改规则座谈会 • 2013年《定向猎狐竞赛规则》、《快速测向竞赛规则》、
无线电测向基本技巧
无线电测向基本技巧 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】无线电测向基本技术短距离无线电测向的基本方法和基本技术，可归纳为下列几个方面：一、收测电台信号1、收听电台信号当不了解被收听电台信号的强度时，如在起点收听首台或找到某台后收测下号台（应迅速离开该台十余米），可将音量旋到最大，边转动测向机，边调整频率旋钮，听到信号后，首先辩认台号是不是你现在需要寻找的电台呼号，然后缓慢地左右细调，使声音最大，音调悦耳。
最后，将音量旋钮旋至适当位置，进行测向。
2、测出电台方向线的基本方法:(1)80米波段测向的基本方法：单向—双向法：按下单向开关，使本机大音面作环向扫动，同时旋转频率钮，当耳机内出现需要测收的电台信号且声音最大时，测向机大音面所指方向即为电台方向。
这一过程称测单向。
由于大音面是一个较大的扇面，难以准确地确定电台方向线，因此在单向测完后要松开单向开关，用磁性天线的小音点（即磁棒）对着电台并左右摆动，声音最小时磁棒所指方向，即为电台的准确方向。
后面的这个过程称为测双向。
双向—单向法：先不按单向开关，用磁性天线收到电台信号后，水平旋转测向机，找出小音点（或称哑点线）获得电台所在直线，然后按下单向开关并转动测向机90°，在此位置上，反复迅速的旋转测向机180°，比较声音大小，声音大时，本机单向大音面所指的方向，即为电台的方向。
最后再用双向小音点瞄准。
（2）2米波段测向的基本方法：单向法（也叫主瓣一次测向法）：当2米波段测向机收到电台信号后，转动天线360，依靠尖锐的主瓣方向图（此时引向器的前引伸方向声音最大），即可明确地测出电台方向线。
若发现主瓣与后瓣难以分清（在前后两个方向上声音大小差不多），可将测向机音量关小，举过头顶，在主、后瓣两个方向上翻转天线（见图，应注意保持天线所在面与地面的平行），反复对比两边的音量大小，防止测反方向。
无线电测向竞赛规则
无线电测向竞赛规则国家体育总局航空无线电模型运动管理中心中国无线电运动协会2015年1月修订目录第一章总则1.1 竞赛项目1.2 竞赛通则1.3 无线电台要求1.4 裁判办法第二章竞赛项目2.1 标准距离无线电测向竞赛2.2 短距离无线电测向竞赛2.3 快速无线电测向竞赛2.4 定向猎狐竞赛2.5 阳光测向竞赛2.6 无线电制作竞赛2.7 无线电测向机设计竞赛第一章总则1.1 竞赛项目无线电测向，全称为业余无线电测向（Amateur Radio Direction Finding）。
应在国家许可的业余无线电频率范围内进行，并可包括以下项目：标准距离无线电测向竞赛短距离无线电测向竞赛快速无线电测向竞赛定向猎狐竞赛阳光测向竞赛无线电制作竞赛无线电测向机设计竞赛1.2 竞赛通则1.2.1 除竞赛规程特别规定外，运动员应以代表队为单位报名参赛。
1.2.2 每个参赛单位至少指定1名领队（可由教练员或运动员兼任），如规程规定一个参赛单位可组成多个参赛队，则每个参赛队可指定1名领队。
领队职责如下：1.2.2.1熟悉竞赛的规程、规则和各项规定，并督促本队教练员、运动员遵守。
1.2.2.2 负责本队运动员的人身安全教育和事故保险。
1.2.2.3 与裁判委员会及组委会各部门保持联络畅通，将有关的通知和决议及时向本队传达。
1.2.2.4 对竞赛和裁判工作的意见应以口头或书面形式提出。
凡提出与成绩有关的意见，应在公布成绩后一小时内以书面形式提出。
1.2.2.5只有领队可在有争议或抗议发生时与裁判、仲裁或组织者进行交涉。
1.2.3代表队可以指定1至2名教练员（可由运动员兼任），协助领队工作，在技术上指导运动员。
同一人员只能任一个参赛单位的教练，不能同时担任或兼任其它参赛单位的教练员。
1.2.4 运动员义务权利及要求：1.2.4.1了解并遵守业余无线电管理相关的法规、规章、通信规范、国际惯例。
遵守竞赛规程、规则及有关规定。
无线电测向原理
无线电测向原理
无线电测向原理是一种通过测量无线电信号到达接收器的方向来确定信号发射源位置的技术。
该原理基于电磁波传播的特性，利用接收器接收到的信号的方向性信息来定位信号源。
无线电测向原理的关键在于利用多个接收器或天线阵列来接收同一个信号。
通过测量接收到信号的时间差和信号强度的变化，可以计算出信号的到达角度。
这种测向方式被称为时差测向和幅度比测向。
时差测向是基于接收到信号的时间差来测量信号到达的角度。
当信号到达不同的接收器或天线时，会产生微小的时间差。
通过计算这些时间差，可以确定信号的到达角度。
幅度比测向则是基于接收到信号的强度变化来测量信号到达的角度。
当信号到达不同的接收器或天线时，由于传播路径的不同，信号的强度会发生变化。
通过计算这些幅度变化，可以确定信号的到达角度。
无线电测向原理常用于无线电定位、无线电导航、无线电干扰源定位等领域。
它的应用范围广泛，可以用于定位无线通信设备、监测无线电信号、解决无线电干扰问题等。
总的来说，无线电测向原理通过测量接收到的信号的方向性信息来确定信号发射源的位置。
它是一种基于电磁波传播特性的技术，可以在无线通信、定位、干扰源定位等领域发挥重要作用。
无线电测向原理
无线电测向原理对于自由空间中的一个固定接收点来说，如果不事先知道关于幅射源距离、方向、功率的任何信息，仅凭到达的电磁波信号是无法测定来波方向的。
但是对于两个离开一定距离的固定接收点来说，当幅射源处于不同方向时，到达两个点的电磁波信号所走的距离就会有差别。
无线电测向就是通过分析这种差别来确定幅射源方向的。
因此，无线电测向至少要有两段离开一定距离的天线来从两个不同点截取信号。
在具体实施上，这两段天线可以用一定的方法连接在一起，让两个不同点接收到的信号直接叠加，形成一副定向天线，如环形天线、爱德考克天线以及其他一些相控天线。
这两段天线也可以互相分离，通过寄生辐射或其它形式耦合在一起，形成一副定向天线，如八木天线，以及和带其它线形、平面或抛物面反射器的天线。
这两段天线也可以是完全独立的天线，信号分别进入接收机的两路射频通道，通过专门的电路对它们进行处理、比较，例如到达时差法。
不同的天线方案要求配用不同的信号处理方法。
当磁棒轴线与电波传播方向垂直（θ＝90°、θ＝2700°）时，磁场方向与磁棒轴线平行，即磁力线与磁性天线线圈截面垂直，磁力线可顺着磁棒通过，磁棒聚集了最多的磁力线穿过线圈，线圈中的感应电势最大。
当磁棒轴线与电波传播方向成其它某一角度，磁场方向也与磁棒成某一角度，会有部分磁力线穿过线圈，线圈中有一定感应电势输出。
θ越接近于0或180°，感应电势越小；越接近90°或270°，感应电势越大。
感应电势随θ的变化而变化，形成“8”字形。
由以上分析不难看出，测向机的声音大小会随磁性天线输出电势的大小而变化，但对极性的变化无法分辨。
当磁棒轴线对准电台（θ＝0，θ＝180°）时，耳机声音最小，甚至完全没有声音，此时磁性天线正对着电台的那个面，称小音面；当磁棒轴线的垂直方向对准电台（θ＝90°、θ＝270°）时，耳机声音最大，此时磁性天线正对着电台的那个面，称大音面。
无线电测向规则
无线电测向规则
以下是 6 条关于无线电测向规则的内容及例子：
1. 嘿，你知道吗，无线电测向里信号就像是宝藏的线索一样啊！比如，找到那个微弱但独特的信号，不就像是在茫茫人海中一下子找到了自己失散多年的老友那般兴奋嘛！比赛的时候我们可得瞪大眼睛、竖起耳朵去追寻那些“宝藏线索”哟！
2. 哇塞，无线电测向可不能乱跑哦！这就好比在森林里没头苍蝇似的乱撞，那可不行呀！像我们得有计划、有策略地去搜索信号，不然岂不是白费力气啦！
3. 哎呀呀，测向的时候要专心致志呀！要是三心二意的，不就和小猫钓鱼似的，最后啥也捞不着嘛！比如说一边找信号一边还想着别的事，那怎么可能取得好成绩呢，对吧？
4. 嘿，可别小看了无线电测向的规则！它就像是战斗中的兵法一样重要呢！违背了规则，就好比打仗不按战术来，那不是等着输嘛！想想看，要是在比赛里不遵守规则，那得多糟糕呀！
5. 哇哦，参加无线电测向得学会团队合作呀！这可不是一个人的战斗呢，就像拔河比赛一样，大家齐心合力才能赢得胜利呀！要是都自顾自的，那能成功吗？
6. 哈哈，无线电测向要保持冷静哦！要是一着急就乱了阵脚，那不就像热锅上的蚂蚁啦！比如突然找不到信号了，这时候可不能慌，得稳稳地去分析和寻找。
总之，掌握规则是关键呀！
我的观点结论就是：无线电测向规则非常重要，只有严格遵守并灵活运用，才能在这个有趣又富有挑战的活动中取得好成绩，获得快乐和成长！。
无线电测向竞赛规则
无线电测向竞赛规则无线电测向竞赛场地，一般选在地形略有起伏（不大于200米），树木较多，视野不远的地方进行，以减小运动员间的相互影响。
竞赛的形式有两种：一种是国际上目前流行，我国已开展多年的长距离竞赛；一种是以中、小学生为主要对象，最新推出的短距离竞赛。
按工作频率划分项目：有80米波段和2米波段两个项目。
比赛内容分为８０米或２米波段测向和测向机制作评比两项；短距离无线电测向竞赛一、竞赛场地（一）可在公园、较大的校园或郊区、居民区等地进行，但要避开危险地区。
（二）起、终点应尽可能靠近或相互共用。
终点位置应向运动员宣布并十分明确。
二、竞赛器材（一）竞赛时设3至10部隐蔽电台。
起点与各台及各台间距为30一200米，并应互看不见。
（二）电台的发信频率80米波段在3．5一3．6NHZ的范围内，2米波段在144一146NHZ的范围内选定，各台不在同一频率上工作。
（三）电台连续自动拍发等幅电报，各台拍发呼号为：0号台（-----）3500KHZ 或145MHZ1号台MOE（-- ---.）3510KHZ或l（．----）144.100 MHZ2号台MOI（-- ---..）3520KHZ或2（..---）144.200 MHZ3号台MOS（-- ---...）3530KHZ或3（...--）144.300 MHZ4号台MOH（-- ---....）3540KHZ 或4（....-）144.400 MHZ5号台MO5（-- ---.....）3550KHZ或5（.....）144.500 MHZ6号台6 （-....）3560KHZ或144.600 MHZ7号台7 （--...）3570KHZ或144.700 MHZ8号台8 （---..）3580KHZ或144.800 MHZ9号台9 （----.）3590KHZ或144.900 MHZMO（-- ---）3600KHZ 或145.800 MHZ拍发速度为每分钟25-80字。
无线电测向基础知识
无线电测向基础知识
1、认识测向机
2、80米波段测向机持机方法
右手握机，大拇指靠近“单、双向开关”，其它四指握向测向机，手背一面是大音面；松肩、垂肘，测向机举至胸前，距人体约25厘米左右，尽量保持测向机与地面垂直。
调整测向机时，用右手调整各旋钮和扳动各开关（单、双向开关由右手大拇指控制）。
测单向时，为了测线准确，找准方位物，允许将持机臂伸直，将测向机抬高与眼平，进行“瞄准”。
3、测向机的信号
4、测向机的使用
（1）当磁棒轴线的垂直方向对着电台时耳机声音最大，此时磁性天线正对着电台的那个面称大音面，或大音点。
利用大音面我们可粗略确定信号源所在的方向（面）。
（2）当磁棒轴线正指电台时，耳机声音最小或完全无声，此时称小音点或哑点。
利用哑点可以精确地得到电台的位置。
