电磁感应现象的两类情况.
4.5 电磁感应现象的两类情况
V
电能
内能
结论：克服安培力做了多少功，就产生多少电能； 若电路是纯电阻电路，转化过来的电能将全部转化 为电阻的内能。
磁场变强
B
4、感生电动势中的非静电力： 是感生电场对自由电荷的作用力。
如图：绝缘管内壁光滑，一带正电的小球静止于a点； 当磁感应强度B增大时，问：带电小球将如何运动？
+
a
4、感生电动势中的非静电力： 是感生电场对自由电荷的作用力。
如图：绝缘管内壁光滑，一带正电的小球静止于a点； 当磁感应强度B增大时，问：带电小球将如何运动？
E感
+
a
F
5、感生电动势中的能量转化：
磁场变强
E磁场
E电
注意：若电路是纯电阻电路，转 化过来的电能也将全部转化为电 阻的内能
二、电磁感应现象中的洛仑兹力
1、动生电动势：指导体切割磁 感线产生的电动势。
思考：
导体棒向右运动切割磁感线 时，导体棒就相当于电源； 哪么此时C、D两端中哪端相 当于电源的正极？
＋＋
v
F洛
- -
思考： 动生电动势中的能量转化
光滑导轨上架一个直导体棒MN，若MN以初速V 向右运动，MN长为L,不计其他电阻，试分析： M
（1）导体MN的运动情况？ （2）MN向右运动过程中， 电路中的能量转化情况？
R
× × × × ×
× × × × ×
× × × × ×
×× ×× ×× ×× ×× N
4.5 电磁感应现象的两类情况
4.5 电磁感应现象的两类情况
感生电动势 动生电动势
思考：以下两种电磁感应现象中，哪部分导体相当于电源？哪一
种作用扮演了非静电力的角色 ？
高中物理 4.5电磁感应现象的两类情况详解
高中物理| 4.5电磁感应现象的两类情况详解电磁感应产生电磁感应现象有感生电动势和动生电动势两类问题。
感生电场19世纪60年代，英国物理学家麦克斯韦在他的电磁场理论中指出：变化的磁场在周围空间激发电场，我们把这种电场叫感生电场．感生电动势由感生电场使导体产生的电动势叫感生电动势。
（1）产生如图所示，当磁场变化时，产生感生电场，感生电场的电场线是与磁场垂直的曲线。
如果空间存在闭合导体，导体中的自由电荷就会在电场力作用下定向移动而产生感应电流，或者说导体中产生了感生电动。
（2）方向：闭合环形回路(可假定存在)的电流方向就是感生电动势的方向，根据楞次定律和右手定则确定。
（3）作用感生电动势在电路中的作用就是充当电源，其电路就是内电路，当它与外电路连接后就会对外电路供电。
变化的磁场在闭合导体所在空间产生电场，导体内自由电荷在电场力作用下产生感应电流，或者说导体中产生了感应电动势。
由此可见，感生电场就相当于电源内部的所谓的非静电力，对电荷产生力的作用。
动生电动势1.动生电动势：导体在磁场中做切割磁感线运动时产生的电动势。
2.产生原因导体在磁场中做切割磁感线运动时，产生动生电动势，它是由于导体中自由电子受到洛伦兹力作用引起的．使自由电子做定向移动的非静电力就是洛伦兹力。
如图所示，一条直导线CD在匀强磁场B中以速度v向右运动，并且导线CD与B、v的方向互相垂直。
由于导体中的自由电子随导体一起以速度v运动，因此每个电子受到的洛伦兹力为F＝evB，F的方向竖直向下，在F的作用下自由电子沿导体向下运动，使导体下端出现过剩的负电荷，导体上端出现过剩的正电荷，结果是C端的电势高于D端的电势，出现由C端指向D端的静电场，此电场对电子的作用力F′是向上的，与洛伦兹力的方向相反。
随着导体两端正、负电荷的积累，场强不断增强，当作用到自由电子上的静电力与洛伦兹力互相平衡时，C、D两端便产生了一个稳定的电势差。
总之：洛伦兹力是产生动生电动势的原因，即洛伦兹力是产生动生电动势的非静电力。
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)及详细答案
代入数据解得：P=1W
棒MN最终做匀速运动，设棒最大速度为vm，棒受力平衡，则有：
代入数据解得:
(2)解除棒PQ后，两棒运动过程中动量守恒，最终两棒以相同的速度做匀速运动，设速度大小为v′，则有：
设从PQ棒解除锁定，到两棒达到相同速度，这个过程中，两棒共产生的焦耳热为Q，由能量守恒定律可得：
（1）前2s时间内流过MN杆的电量（设EF杆还未离开水平绝缘平台）；
（2）至少共经多长时间EF杆能离开平台。
【答案】（1）5C；（2）4s
【解析】
【分析】
【详解】
解：（1）t=2s内MN杆上升的距离为
此段时间内MN、EF与导轨形成的回路内，磁通量的变化量为
产生的平均感应电动势为
产生的平均电流为
流过MN杆的电量
（1）导线框匀速穿出磁场的速度；
（2）导线框进入磁场过程中产生的焦耳热；
（3）若在导线框进入磁场过程对其施加合适的外力F则可以使其匀加速地进入磁场区域，且之后的运动同没施加外力F时完全相同。请写出F随时间t变化的函数表达式.
【答案】(1)2m/s (2)0.15J (3)F=0.75-1.25t(0<t<0.4s)
联立①②③式பைடு நூலகம்得: ④
（2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I，根据欧姆定律：I= ⑤
式中R为电阻的阻值．金属杆所受的安培力为： ⑥
因金属杆做匀速运动，由牛顿运动定律得：F–μmg–f=0⑦
联立④⑤⑥⑦式得:R=
5．如图所示空间存在有界匀强磁场，磁感应强度B=5T，方向垂直纸面向里，上下宽度为d=0.35m.现将一边长L=0.2m的正方形导线框自磁场上边缘由静止释放经过一段时间，导线框到达磁场下边界，之后恰好匀速离开磁场区域.已知导线框的质量m=0.1kg，电阻 .（g取10m/s2)求:
4_5 电磁感应现象的两类情况

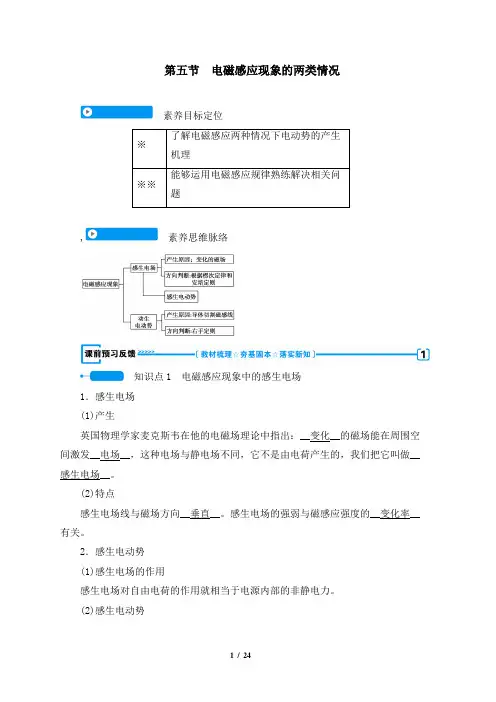

第五节电磁感应现象的两类情况素养目标定位※了解电磁感应两种情况下电动势的产生机理※※能够运用电磁感应规律熟练解决相关问题,素养思维脉络知识点1 电磁感应现象中的感生电场1．感生电场(1)产生英国物理学家麦克斯韦在他的电磁场理论中指出：__变化__的磁场能在周围空间激发__电场__，这种电场与静电场不同，它不是由电荷产生的，我们把它叫做__感生电场__。
(2)特点感生电场线与磁场方向__垂直__。
感生电场的强弱与磁感应强度的__变化率__有关。
2．感生电动势(1)感生电场的作用感生电场对自由电荷的作用就相当于电源内部的非静电力。
(2)感生电动势磁场变化时，感应电动势是由__感生电场__产生的，它也叫感生电动势。
3．感生电场的方向磁场变化时，垂直磁场的闭合环形回路(可假定存在)中__感应电流__的方向就表示感生电场的方向。
知识点2 电磁感应现象中的洛伦兹力1．成因导体棒做切割磁感线运动，导体棒中的自由电荷随棒一起定向运动，并因此受到__洛伦兹力__。
2．动生电动势(1)定义：如果感应电动势是由于__导体运动__产生的，它也叫做动生电动势。
(2)非静电力：动生电动势中，非静电力是__洛伦兹力__沿导体棒方向的分力。
3．导体切割磁感线时的能量转化当闭合电路的一部分导体切割磁感线时，回路中产生感应电流，导体受到安培力的作用。
__安培力__阻碍导体的切割运动，要维持匀速运动，外力必须__克服安培力做功__，因此产生感应电流的过程就是__其他形式__的能转变为电能的过程。
思考辨析『判一判』(1)如果空间不存在闭合电路，变化的磁场周围不会产生感生电场。
( ×)(2)处于变化磁场中的导体，其内部自由电荷定向移动，是由于受到感生电场的作用。
( √)(3)感生电场就是感应电动势。
( ×)(4)动生电动势(切割磁感线产生的电动势)产生的原因是导体内部的自由电荷受到洛伦兹力的作用。
( √)(5)产生动生电动势时，洛伦兹力对自由电荷做了功。
电磁感应现象的两类情况
动生电动势
AB相当于电源 导体切割磁感线
磁场变化引 起的电动势
感生电动势
线圈B相当 于电源
电键闭合，改变滑动片的位置
△回顾电荷在外电路和内电路中的运动。
a
d c
b 化学作用就是我们 所说的非静电力
△电源电动势的作用是某种
非静电力对自由电荷的作用。
一、电磁感应现象中的感生电场
思考与讨论
一个闭合电路静止于磁场 中,由于磁场强弱的变化,闭 合电路内产生了感应电动势. 这种情况下,哪一种作用扮 演了非静电力的角色?
磁场变强
〔英〕麦克斯韦认为
磁场变化时会在周围空间激发 一种电场-----感生电场
感生电动势的非 静电力是感生电 场对电荷的作用 力。 感生电场的方向类 似感应电流方向的 判定----楞次定律
原磁场在增强，即电流在 增大。
二、电磁感应现象中的洛伦兹力
思考与讨论
导体切割磁感线时也会产 生感生电动势,该电动势 产生的非静电力是什么?
探讨：
※洛伦兹力方向如何？ 其做功吗？
※能量是怎样转化的呢？ F2 -
洛伦兹力不做功，不提供 能量，只是起传递能量的 作用。即外力克服洛伦
U F洛 F1
兹力的一个分量F2所 做的功，通过另一个 分量F1转化为感应电 流的能量
一段导线在做切割磁感应线的运 动时相当于电源，这时的非静电力与 洛伦兹力有关。 由于导体运动而产生的感应电动 势称为动生电动势。
d
a v
c
b
S
N
二ห้องสมุดไป่ตู้电磁感应现象中的洛伦兹力
1.动生电动势：
由于导体运动而产生的电动势。
动生电动势的非静电力与洛伦兹力 有关。
电磁感应现象两类情况
电磁感应现象的两类情况
感生电场
1.变化的电场周围产生磁场，变化的磁场周围产
生电场（19世纪60年代由麦克斯韦提出）。这个
电场就叫做感生电场。 2.磁场变化时，产生的感生电场的电场线是与磁
场方向垂直的曲线（方法遵循楞次定律）。
磁场变强
感生电场
3.感生电场是一种涡旋电场，电场线是闭合的。 感生电场的产生跟空间中是否存在闭合电路无关。
感生电场
练案 P7 第1小题
练案 P7
练案 P7
第3小题
第4小题
练案 P8
第1小题
动生电动势
1．导体在做切割磁感线运动时，导体内自由电荷 随导体在磁场中运动，受洛伦兹力而定向移动， 这样自由电荷在导体两端聚集，从而使导体两端 产生电势差（动生电动势） 2.若电路闭合，则电路中产生感应电流。 3.当电路不闭合时，切割磁感线的导体两端积聚 电荷，又在导体内产生附加电场，其他电荷在受 洛伦兹力的同时也受电场力作用，最终电荷受力 平衡时定向移动停止（离子速度选择器）
A．小球对玻璃圆环的压力一定不断增大
B．小球所受的磁场力一定不断增大 C．小球先逆时针减速，之后顺时针加速 D．磁场力对小球一直不做功
静电场与感生电场
静电场 起源 电场 线形 状 电场 的性 质 电荷
非闭合曲 线无旋场
感生电场 变化磁场
闭合曲线 有旋场
dB 0 dt
＋
保守力场 有源场
非保守力场 无源场
4.如果空间存在闭合导体，导体中的自由电荷就
会在电场力的作用下定向移动，而形成感应电流；
如果导体不闭合，则导体中只产生电势差（感应
电动势），没有感应电流。
5.自由电荷受到的是感生电场对它的非静电力。
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)含详细答案
高考物理压轴题之电磁感应现象的两类情况(高考题型整理,突破提升)含详细答案一、电磁感应现象的两类情况1．如图所示，水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ，处在磁感应强度为2T 、竖直向下的匀强磁场中，平台离地面的高度为h ＝3.2m 初始时刻，质量为2kg 的杆ab 与导轨垂直且处于静止，距离导轨边缘为d ＝2m ，质量同为2kg 的杆cd 与导轨垂直，以初速度v 0＝15m/s 进入磁场区域最终发现两杆先后落在地面上．已知两杆的电阻均为r ＝1Ω，导轨电阻不计，两杆落地点之间的距离s ＝4m （整个过程中两杆始终不相碰）（1）求ab 杆从磁场边缘射出时的速度大小； （2）当ab 杆射出时求cd 杆运动的距离；（3）在两根杆相互作用的过程中，求回路中产生的电能．【答案】(1) 210m/s v =；(2) cd 杆运动距离为7m ； (3) 电路中损耗的焦耳热为100J ． 【解析】 【详解】（1）设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ，cd 杆落地点的水平位移为x s +，则有2h x v g =2h x s v g+=根据动量守恒012mv mv mv =+求得：210m/s v =（2）ab 杆运动距离为d ，对ab 杆应用动量定理1BIL t BLq mv ==V设cd 杆运动距离为d x +∆22BL xq r r∆Φ∆== 解得1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L+∆=+= （3）根据能量守恒，电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--=2．如图所示，无限长平行金属导轨EF 、PQ 固定在倾角θ=37°的光滑绝缘斜面上，轨道间距L=1m ，底部接入一阻值R=0.06Ω的定值电阻，上端开口，垂直斜面向上的匀强磁场的磁感应强度B=2T 。
电磁感应现象的两类情况
1.感生电场是一种涡旋电场，电场线是闭合的. 2.感生电场的方向可由楞次定律判断.如图所示， 当磁场增强时，产生的感生电场是与磁场方向垂直且阻碍磁 场增强的电场. 3.感生电场提供了使电荷运动的非静电力. 磁场 激发感 感生电场驱动自 产生感 变化 → 生电场 → 由电荷定向移动 → 应电流 4.感生电动势大小：E＝nΔΔΦt .
C.当磁感应强度均匀减小时，感生电场的电场线从上
向下看应为顺时针方向
D.当磁感应强度均匀减小时，感生电场的电场线从上
向下看应为逆时针方向 解析：感生电场的电场线方向由楞次定律来判定.假
设垂直于磁场方向有一闭合环形回路.
B向上， 均匀增 大时
―楞―次→ 定律
回路中感 应电流的 磁场方向 向下
―安―培→ 定则
感生电动势和 重点 动生电动势的
计算
感生电动势和
难点
动生电动势产 生的原因分析
和理解
知识点一 电磁感应现象中的感生电场 提炼知识 1.感生电场 磁场变化时在空间激发的一种电场. 2.感生电动势 由感生电场产生的感应电动势. 3.感生电动势中的非静电力 感生电场对自由电荷的作用.
4.感应电场的方向 与所产生的感应电流的方向相同，可根据楞次定律 和右手定则判断.
A
B
C
D
解析：根据楞次定律，在前半个周期内，圆环内产
生的感应电流方向为顺时针，即通过 ab 边的电流方向为
由 b 指向 a，再根据左手定则判断，ab 边受到的安培力为
水平向左，即负方向.根据法拉第电磁感应定律，前半个
周期内 ab 中的电流为定值，则所受安培力也为定值.结合
选项可知 B 正确.
答案：B
判断正误 （1）变化的磁场周围一定存在感生电场，与是否存 在闭合电路无关.（ ） （2）恒定的磁场一定能在周围空间产生感生电场. （） （3）感生电动势在电路中的作用相当于电源电动 势，其电路相当于内电路.（ ） 答案：（1）√ （2）× （3）√
