微型水轮机复合雨水发电装置的流场数值模拟研究

合集下载

水力发电中水轮机的性能研究

水力发电中水轮机的性能研究一、引言水力发电是一种利用水能的发电方式，其具有可靠性高、成本低、环保等优点，因此在全球范围内得到广泛应用。

而水轮机作为水力发电中最重要的关键设备，其性能的稳定和高效性直接影响到水力发电的效率和质量。

二、水轮机原理水轮机是利用水能转动轴，从而将机械能转化为电能的一种机械装置。

其原理是利用水的动能和重力势能，转化为机械能。

水从高处流下，撞向水轮叶片，水轮转动带动发电机工作，将机械能转化为电能。

水轮机包括斜流水轮、直流水轮、混流水轮等多种类型，各自的运转原理也有所不同。

三、水轮机的性能参数为了评估水轮机的性能，常常需要考虑以下几种参数：1. 发电机效率：发电机效率是指水能被转化成电能的比率。

其公式为：η=Pe/Pw其中，Pe代表实际输出电功率，Pw代表水轮机水力轴功率。

2. 水轮机效率：水轮机效率是指水能被转化成机械能的比率。

其公式为：ηm=Ws/(ρQH)其中，WS代表水轮机水轮叶轮的机械功率损失，ρ代表水密度，Q代表水流量，H代表水头。

3. 叶轮效率：叶轮效率是指水能被转化成叶轮机械能的比率。

其公式为：ηv=(Ws-Wf)/Wq其中，Ws代表水轮机水轮叶轮的机械功率损失，Wf代表水流流失机械能，Wq代表水的进口机械能。

四、水轮机的性能研究1. 水轮机设计中的材料选择水轮机的叶轮材料直接影响其机械性能和耐久性。

常用的材料有铝合金、不锈钢、碳钢等。

其中，铝合金是一种轻质高强度的材料，其耐腐蚀性和耐疲劳性也较好，因此被广泛应用于小型、高速水轮机的制造。

不锈钢具有优良的耐腐蚀性和抗疲劳性，在某些特殊环境下被广泛应用。

碳钢则因其成本低、制造方便而在工业制造中被广泛采用。

2. 叶轮结构设计优化为了提高水轮机的效率，优化叶轮的设计至关重要。

通过改变叶轮叶片的形状和角度等参数，可以改进叶轮的流动特性，使其更具有动力学效率。

例如，对于混流水轮，合理设计进口角和出口角是提高水轮机效率的关键因素。

水泵水轮机流场数值模拟与优化设计

水泵水轮机流场数值模拟与优化设计随着工业化程度的不断提高，水泵水轮机作为传统的工业机械，发挥的作用不断增强。

与此同时，水泵水轮机的流场分析也成为了重要的技术，其数值模拟与优化设计已成为水泵水轮机领域的研究重点。

本文将探讨水泵水轮机流场数值模拟与优化设计的相关内容。

一、水泵水轮机的工作原理首先，我们先来了解一下水泵水轮机的工作原理。

水泵水轮机是利用水能转换为机械能的机械装置，其主要由水泵和水轮机组成。

水泵作为水力机械的一种，主要用于输送液体，如水或其他不含固体颗粒的液体。

水轮机则是将水能转变成另外一种能量形式，如电能或机械能。

二、水泵水轮机的流场数值模拟了解了水泵水轮机的基本原理后，我们可以开始讨论其流场数值模拟的问题。

水泵水轮机的性能与其流场密切相关，因此，如何准确地模拟其流场就成为了重要的问题。

对于水泵水轮机的流场数值模拟，常用的方法有数值模拟和实验模拟两种。

其中，数值模拟由于其方便和准确性高而备受关注。

在数值模拟的过程中，需要将水泵水轮机整体分成许多小的单元格，然后在每个单元格中建立数学方程来描述其流动和压力变化。

最后，这些单元格将组成整个模型，并通过计算机程序来求解，以获取整个水泵水轮机的流场特性。

三、水泵水轮机的优化设计除了流场数值模拟外，水泵水轮机的优化设计也是一项重要的研究工作。

通常情况下，水泵水轮机的设计过程主要基于试错法，并通过调整设计参数来获得最佳的设计方案。

然而，这样无疑会浪费大量时间和成本，因此，如何通过数值模拟来优化设计是现代水泵水轮机研究的重要方法之一。

在优化设计中，需要考虑很多因素，如流量、压力、效率等。

一般情况下，设计者需要根据一些特定的要求来制定设计方案，例如提高效率、降低泵的噪音、增加水头等。

在此基础上，再借助数值模拟来确定最佳的设计方案，并不断优化其特性。

四、总结水泵水轮机的流场数值模拟与优化设计是现代水泵水轮机研究的重要内容。

通过数值模拟和优化，可以准确地预测水泵水轮机的流场特性，并为其设计提供指导和优化方案。

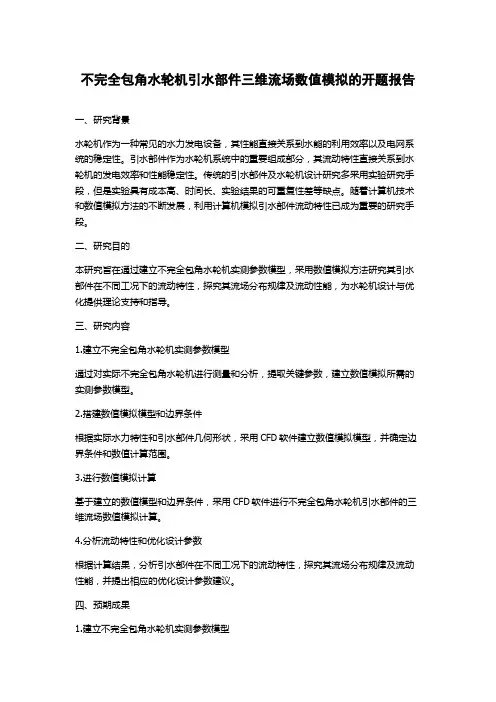

不完全包角水轮机引水部件三维流场数值模拟的开题报告

不完全包角水轮机引水部件三维流场数值模拟的开题报告
一、研究背景
水轮机作为一种常见的水力发电设备，其性能直接关系到水能的利用效率以及电网系统的稳定性。

引水部件作为水轮机系统中的重要组成部分，其流动特性直接关系到水轮机的发电效率和性能稳定性。

传统的引水部件及水轮机设计研究多采用实验研究手段，但是实验具有成本高、时间长、实验结果的可重复性差等缺点。

随着计算机技术和数值模拟方法的不断发展，利用计算机模拟引水部件流动特性已成为重要的研究手段。

二、研究目的
本研究旨在通过建立不完全包角水轮机实测参数模型，采用数值模拟方法研究其引水部件在不同工况下的流动特性，探究其流场分布规律及流动性能，为水轮机设计与优化提供理论支持和指导。

三、研究内容
1.建立不完全包角水轮机实测参数模型
通过对实际不完全包角水轮机进行测量和分析，提取关键参数，建立数值模拟所需的实测参数模型。

2.搭建数值模拟模型和边界条件
根据实际水力特性和引水部件几何形状，采用CFD软件建立数值模拟模型，并确定边界条件和数值计算范围。

3.进行数值模拟计算
基于建立的数值模型和边界条件，采用CFD软件进行不完全包角水轮机引水部件的三维流场数值模拟计算。

4.分析流动特性和优化设计参数
根据计算结果，分析引水部件在不同工况下的流动特性，探究其流场分布规律及流动性能，并提出相应的优化设计参数建议。

四、预期成果
1.建立不完全包角水轮机实测参数模型
2.完成不完全包角水轮机引水部件的三维流场数值模拟计算
3.分析引水部件在不同工况下的流动特性及其行为规律
4.提出引水部件优化设计参数建议。

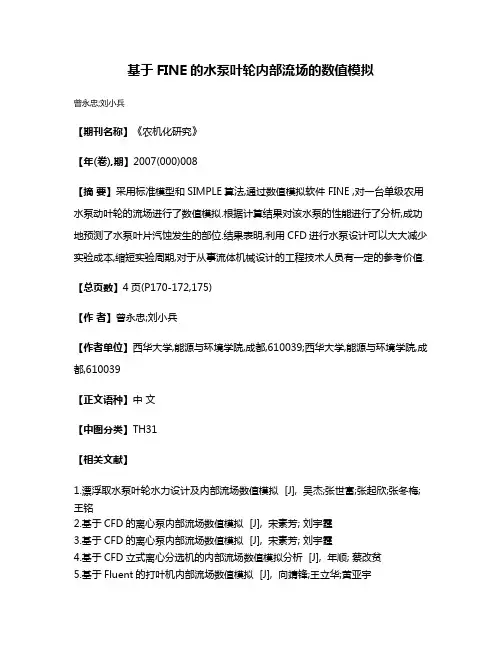

基于FINE的水泵叶轮内部流场的数值模拟

基于FINE的水泵叶轮内部流场的数值模拟
曾永忠;刘小兵
【期刊名称】《农机化研究》
【年(卷),期】2007(000)008
【摘要】采用标准模型和SIMPLE算法,通过数值模拟软件 FINE ,对一台单级农用水泵动叶轮的流场进行了数值模拟.根据计算结果对该水泵的性能进行了分析,成功地预测了水泵叶片汽蚀发生的部位.结果表明,利用CFD进行水泵设计可以大大减少实验成本,缩短实验周期,对于从事流体机械设计的工程技术人员有一定的参考价值.【总页数】4页(P170-172,175)
【作者】曾永忠;刘小兵
【作者单位】西华大学,能源与环境学院,成都,610039;西华大学,能源与环境学院,成都,610039
【正文语种】中文
【中图分类】TH31
【相关文献】
1.漂浮取水泵叶轮水力设计及内部流场数值模拟 [J], 吴杰;张世富;张起欣;张冬梅;王铭
2.基于CFD的离心泵内部流场数值模拟 [J], 宋素芳; 刘宇霆
3.基于CFD的离心泵内部流场数值模拟 [J], 宋素芳; 刘宇霆
4.基于CFD立式离心分选机的内部流场数值模拟分析 [J], 年顺; 蔡改贫
5.基于Fluent的打叶机内部流场数值模拟 [J], 向靖锋;王立华;黄亚宇
因版权原因，仅展示原文概要，查看原文内容请购买。

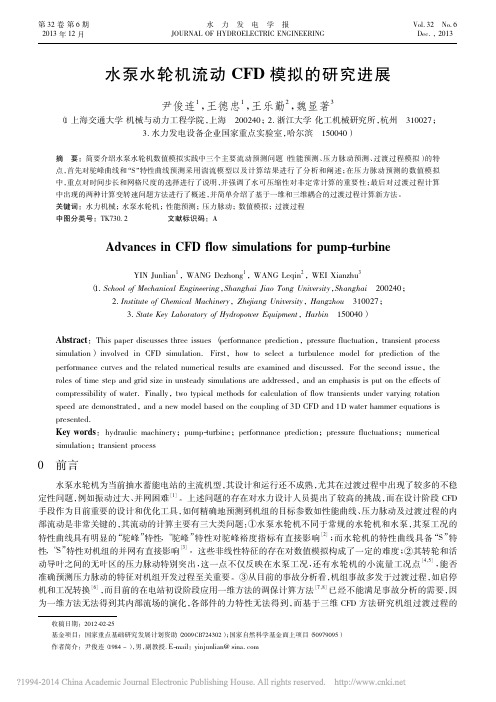

水泵水轮机流动CFD模拟的研究进展

YIN Junlian1 ，WANG Dezhong1 ，WANG Leqin2 ，WEI Xianzhu3 （ 1． School of Mechanical Engineering，Shanghai Jiao Tong University，Shanghai 200240；
2． Institute of Chemical Machinery，Zhejiang University，Hangzhou 310027； 3． State Key Laboratory of Hydropower Equipment，Harbin 150040）
第 32 卷第 6 期 2013 年 12 月
水力发电学报 JOUＲNAL OF HYDＲOELECTＲIC ENGINEEＲING
Vol． 32 No． 6 Dec．，2013
水泵水轮机流动 CFD 模拟的研究进展
尹俊连1 ，王德忠1 ，王乐勤2 ，魏显著3
（ 1 上海交通大学机械与动力工程学院，上海 200240； 2．浙江大学化工机械研究所，杭州 310027； 3．水力发电设备企业国家重点实验室，哈尔滨 150040）
水泵水轮机的性能预测指其扬程 / 水头、力矩等宏观参数的预测，主要目的为预测性能曲线，目前最优工况点的计算准确度可以保证，而且已经广泛的应用在转轮的优化设计中［12 ～ 14］。但是偏离最优点的计算为大家研究的热点。首先是泵工况的驼峰曲线。驼峰的形成原因现被认为是进口预旋、旋转脱流和活动导叶的进口侧旋转脱流引起的，因此对适合旋转脱流的模型具备较大的优势。王焕茂［15］应用ＲNG k － ε 模型进行了全流道的数值仿真，虽然模拟曲线的总体趋势和试验相似，但峰值点的流量位置不尽满意；在此方面，冉红娟［14］进行了较为系统的研究，图 2 为数值模拟和模型试验的对比结果，可以看到应用 S-A 模型可以较好预测出曲线走势和峰谷点位置，但绝对值偏小，这对指导水力优化设计已经足够了。但是 SST 模型预测的结果偏差较大，这可能与该模型不适合旋转流模拟有关；值得注意的是，在进行网格划分时近壁网格距离，也就是 y + 的控制是非常关键的，具体细节可参考文献［14］。

小开度工况下水轮机内部流场特性数值模拟研究

小开度工况下水轮机内部流场特性数值模拟研究贾允;宫汝志;李凤臣【摘要】在根据国家“十二五”、“十三五”规划,水电将成为我国电力系统的重要组成部分.随着水轮机尺寸、容量的增加,水轮机稳定性将成为机组设计过程中需要优先考虑的问题.水电站飞逸试验时,曾在小开度工况出现超过可接受范围的振动,使得对水轮机小开度下的水力稳定性得到广泛关注.本文采用RNG k-ε模型对某水轮机模型小开度工况进行了CFD分析,获得模型机外特性曲线,研究了导叶小开度状态下机组内部流场演变规律及流场特点,分析了导致流动不稳定的原因.【期刊名称】《大电机技术》【年(卷),期】2015(000)003【总页数】7页(P54-59,64)【关键词】流体机械;流动稳定性;CFD;小开度工况【作者】贾允;宫汝志;李凤臣【作者单位】哈尔滨工业大学能源科学与工程学院,哈尔滨150001;哈尔滨工业大学能源科学与工程学院,哈尔滨150001;哈尔滨工业大学能源科学与工程学院,哈尔滨150001【正文语种】中文【中图分类】TK730.20 引言三峡机组在进行小开度过速试验中曾出现振动严重超出允许范围的现象[1]，蜗壳压力脉动超过水头的50%，导致机组出现强烈振动。

为了避免机组的异常振动，工作人员不得不延长导叶的关闭时间[2]。

而过长的关闭时间将导致机组转速的持续攀升[3]，对安全运行及辅助设备性能保证产生威胁，从而带来并网困难。

另一方面，在国家“十二五”、“十三五”规划指导下，作为优质清洁的可再生能源，水电将成为我国电力系统的重要组成部分[4]，当前以乌东德、白鹤滩等为标志的巨型水电机组已启动开发。

因此有必要通过理论研究和数值计算方法对小开度工况下水轮机内部流动细节进行分析。

通过研究水轮机流场，寻求避免水轮机异常振动的有效方法。

早期针对过渡过程的计算只局限于图解或解析等近似算法[5]，当前，水轮机过渡过程计算与计算机应用深入结合，多采用Streeter和Wylie提出的特征线法[6,7]。

一种以雨水为动力源叶片可复合旋转的发电装置

一种以雨水为动力源叶片可复合旋转的发电装背景由上两图可知南方除沿海地区外大都多水少风，风力资源匮乏，风力发电在以上地区前景不佳。

但是这些地区雨水资源丰富，可以利用雨水的动能以及积水的势能发电，此为可再生能源，不会产生任何污染。

作品想法来源由风力发电想到可以利用风力发电的形式及雨水的动能发电。

由高层建筑积水发电想到可以利用雨水的势能发电。

简介该发电设备的后续电能转换和储存设备基本与风力发电相同，其不同点在于动力装置。

由于雨水的方向只有一个——竖直向下（拟设转动方向为顺时针），电动转换装置可以用水力发电机简单替换，若其转速过慢则可如风力发电一般加个增速装置。

叶片数参考风力发电为3个，但其横截面积更为宽大以增大雨水的打击面积。

设计一机械构造，使叶片在转到最低点时（即叶片开始向上转动）转过90度（边沿竖直以减小雨水的阻力），（左半部叶片状态）（右半部叶片状态）在转到最高点时时再转过90度（增大雨水的冲击面积）。

因为雨水发电其动能比较小，叶片转速不太大，将叶片做成弧形的，减少因雨水弹跳而损失的动能。

叶片内端点处装一小盒子，用以收集叶片上的雨水，到最低点后自会把水流完。

若该装置的立杆较高，可在大转子下方安装一同样小转子，利用上面的水的势能，再议。

作品的结构整体结构与风力发电机相似，大小不超过一米。

从左往右依次是蓄电池、发电机、外轴、轴外壳、风叶，不同点在于蓄电池放在立杆底部。

发电机放在立杆顶部内。

外轴与轴外壳相连，共同旋转。

轴外壳是与轴同圆心的圆柱面，均匀分布着三个孔。

叶片尺寸拟定为0.3米长，0.1米宽，外形为弧形中间低两边高，内端点接一小盒子收集叶片上的雨水，插在轴外壳的三个孔上。

材料定为塑料。

叶片旋转构件待定。

再多想想一些机械构件来实现这个步骤，查查资料。

由董敏敏和童格格完成CAD制图，到时候会把详细尺寸和要求给你的。

演示动画制作，在CAD制图完成后由崔泽宇和于洋完成。

实验雨水模拟，用可控喷头或底部有密集小孔（可用塑料布轧孔）的水箱（保持水位不变）。

小型混流式水轮机转轮优化设计及数值模拟

小型混流式水轮机转轮优化设计及数值模拟张洪渠，余波，陈柱(西华大学能源与环境学院，四川I成都610039)摘要：针对某小型混流式水轮发机电组长期受到转轮流道堵塞、出力受阻闻题，提出在基本不改变水轮机原性能参数的条件下．以加大叶片开121为优化目标的转轮流道优化方案，并对优化后的水轮机转轮流道进行数值模拟。

数值模拟及现场运行表明了该转轮优化设计方案的正确性。

关键词：水轮机；转轮；优化设计；数值模拟；水电站O pt i m i z at i on D瞄i和and N um eri cal Si m ul a t i on of Sm a l l Fra nci s T ur bi ne R unn erZ hang H on gqu，Y u B o，C he n Z h u(School of E n er g y a nd E nvi ronm e nt，X i hua U ni ve r s i t y，Che ngdu Si chuan610039)A bs t r a ct：The r u nne r of Fr an ci s t ur bi ne i n a sm al l hydropew er s t at i on i s of t e n bl oc ke d by debr i s．For sol vi ng t he pr obl em，t he r u nne r i s r e des i gne d t o i ncr ease bl a de op e ni ng under t he con di t i on of n o c h a ng e t he basi c per f or m ance and pa r am et er s of t u r bi ne．T h e r u nne r opt i m i zat i on i s als o nu m er i ca l l ysi m ul at ed．T he si m ul at i on a nd f ield oper at i on s ho w s t hat t he r u nne r r e desi g n i sr eas onable．K e y W ords：t ur bi ne；runne r,opt i m a l des i gn；num er i c al si m ul at i on；hydr opow e r s t at i on中图分类号：TK730．2文献标识码：A文章编号：0559-9342(2010)08-0065-03四川I某水电站安装有3台单机容量为1600kW 的卧式混流式水轮发电机组，电站额定水头91．4m，水轮机型号为H L l60娟U--60，单机额定流量2．3m3／s。

柔性叶片水轮机流体动力特性数值模拟研究的开题报告

柔性叶片水轮机流体动力特性数值模拟研究的开题报告摘要：本文拟对某柔性叶片水轮机进行流体动力特性的数值模拟研究。

首先，采用CFD 软件建立了模型，并对模型的网格进行细化，确保模型在计算精度和计算效率上具备优势。

其次，验证模型的可靠性，通过与实验数据进行比较，来判断模型的精度。

最后，分析水轮机的流体动力特性，在此基础上提出改进方案，为水轮机的优化提供参考。

关键词：柔性叶片水轮机；数值模拟；流体动力特性；网格细化；优化方案一、研究背景与意义随着科学技术的不断进步，水力发电在我国的能源结构中扮演着越来越重要的角色。

水轮机作为水力发电的核心设备，其性能的优异与否将直接影响水力发电的效率和环保水平。

柔性叶片水轮机作为一种新型水轮机，与传统水轮机相比，在转速范围、柔性、噪音和振动方面具有诸多优势，因此备受研究者的关注。

但是目前对柔性叶片水轮机的研究主要集中在理论和实验方面，并缺乏数值模拟的研究，因此本研究拟采用数值模拟方法，对柔性叶片水轮机的流体动力特性进行研究，以期为其优化提供参考。

二、研究内容与步骤（一）研究内容本研究通过数值模拟方法，研究某柔性叶片水轮机在不同载荷情况下的流体动力特性，并结合实验数据，对模型进行验证，提出优化方案，以期为柔性叶片水轮机的设计和优化提供参考。

（二）研究步骤1、建立数值模型。

采用CFD软件建立柔性叶片水轮机的数值模型，并对其进行网格细化，以保证在计算精度和计算效率之间达到平衡点。

2、验证模型。

通过实验数据验证数值模型的可靠性，分析实验数据与数值模拟结果之间的误差，判断模型的精度。

3、分析流体动力特性。

以柔性叶片水轮机在不同载荷工况下的流体动力特性为研究对象，采用数值模拟方法分析柔性叶片水轮机的流体动力特性。

4、提出改进方案。

根据数值模拟结果，提出方案，对柔性叶片水轮机进行改进，以期提高其效率和安全性。

三、研究条件与费用（一）研究条件1、计算机软硬件设备：Dell Precision T5810工作站、ANSYS Fluent CFD软件、SolidWorks 3D CAD软件、Turbomachinery CFD模块等。

微型水轮机设计与性能分析

微型水轮机设计与性能分析随着能源危机日益严重和环境保护意识的提高，可再生能源成为人们关注和研究的热点之一。

微型水轮机作为一种利用水流动能够转换成电能的设备，可以有效利用水能资源，具有广泛的应用前景。

本文将就微型水轮机的设计和性能分析进行探讨。

首先，微型水轮机的设计需要考虑以下几个方面：水轮机的类型选择、工作性能要求以及结构设计。

水轮机的类型选择是微型水轮机设计的首要问题。

根据水流的动能转换方式和转子叶轮的结构形式，水轮机可分为多种类型，如叶轮式水轮机、螺旋式水轮机和斯葛博式水轮机等。

对于微型水轮机而言，通常采用较简单的叶轮式水轮机。

这是因为叶轮式水轮机具有结构简单、运行可靠等特点，适合用于小型水能利用场景。

其次，工作性能是微型水轮机设计过程中的关键问题。

工作性能主要涉及到转速、压力头和效率等参数的确定。

根据水轮机的工作原理，可以通过估算水轮机的转速和压力头来确定水轮机的工作性能。

转速的选择应适应水流的流速和水轮机的顶点速度等因素，以实现较高的转换效率。

压力头则需要考虑水流能量的充分利用，以保证水轮机的工作效率。

最后，结构设计是微型水轮机设计中不可忽视的一环。

结构设计涉及到叶轮的几何尺寸、进口参数和出口参数等关键因素。

为了实现高效率的转换，应根据工作性能要求来确定叶轮的几何尺寸，使得水流能够较好地与叶轮叶片发生相互作用。

进口参数和出口参数则需要根据水流的流速和水轮机的工作原理来确定，以保证水流的稳定运行和叶轮的高效转换。

在微型水轮机设计完成后，需要对其性能进行分析和评估。

性能分析主要包括功率输出、转速特性和效率等方面。

首先，功率输出是微型水轮机的一项重要性能指标。

功率输出可通过测量水轮机的输出电压和电流来计算得出。

其计算公式为功率 = 电压 ×电流。

功率输出可以反映水轮机转换水能的能力和效率，对于评估微型水轮机的运行状态和性能表现具有重要意义。

其次，转速特性描述了微型水轮机在不同转速下的工作状态。
