声测管埋设方案

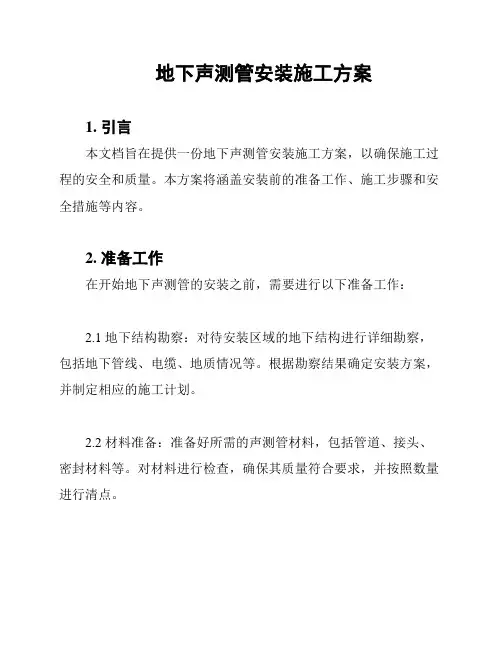

地下声测管安装施工方案
地下声测管安装施工方案1. 引言本文档旨在提供一份地下声测管安装施工方案，以确保施工过程的安全和质量。
本方案将涵盖安装前的准备工作、施工步骤和安全措施等内容。
2. 准备工作在开始地下声测管的安装之前，需要进行以下准备工作：2.1 地下结构勘察：对待安装区域的地下结构进行详细勘察，包括地下管线、电缆、地质情况等。
根据勘察结果确定安装方案，并制定相应的施工计划。
2.2 材料准备：准备好所需的声测管材料，包括管道、接头、密封材料等。
对材料进行检查，确保其质量符合要求，并按照数量进行清点。
2.3 设备准备：准备好所需的施工设备和工具，包括挖掘机、起重机、打孔机等。
检查设备和工具的工作状态和安全性能，确保能够正常使用。
3. 施工步骤根据准备工作的完成情况，按照以下步骤进行地下声测管的安装施工：3.1 施工现场搭建：在施工区域设立施工标志牌，确保施工区域的安全和通行畅通。
搭建施工临时设施，如办公室、仓库等。
3.2 挖掘工作：根据安装方案确定的位置和深度，在地下挖掘坑槽，严格按照设计要求进行挖掘。
挖掘过程中注意保护周围的地下设施和管线。
3.3 安装声测管：根据设计要求，按照顺序将声测管逐段安装到挖掘好的坑槽中。
在安装过程中，要注意连接的牢固性和密封性。
3.4 固定和修整：安装完声测管后，进行固定和修整工作。
固定声测管，确保其稳定性和垂直度。
修整周围的土壤，使其与声测管紧密贴合。
3.5 清理和整理：在施工结束后，清理施工现场，包括清理垃圾、堆放材料等。
整理设施和工具，归位存放。
4. 安全措施为确保施工过程的安全性，需要采取以下安全措施：4.1 安全装备：施工人员必须佩戴符合安全要求的个人防护装备，如安全帽、安全鞋、手套等。
4.2 施工现场管控：设置施工现场的警示标志，保持施工区域的通行畅通，防止他人误入。
设立安全警戒线，限制非施工人员的进入。
4.3 设备安全：保养、检修施工设备，确保其在工作过程中的安全性能。
正确使用设备，遵守操作规程和操作要求。
冲孔灌注混凝土桩声测管埋设工艺
冲孔灌注混凝土桩声测管埋设工艺
冲孔灌注混凝土桩声测管埋设工艺主要包括以下几个步骤：
1. 确定声测管的位置：根据设计要求确定声测管的位置和数量，并标记在地面上。
2. 钻孔：使用钢管冲孔机或旋挖钻机在确定的位置上进行钻孔，钻孔深度一般要超过设计要求的埋设深度。
3. 清理孔内杂物：钻孔完成后，需要清理孔内的杂物，确保孔壁干净。
4. 安装声测管：将声测管通过孔口嵌入孔内，保持与孔壁之间有一定的间隙，一般在管道两端会加入密封胶，防止水泥浆渗入声测管内部。
5. 浇筑混凝土：在声测管四周使用钢筋网或者铁丝网将声测管固定，然后进行灌注混凝土，确保声测管的稳固性和密封性。
6. 养护混凝土：在浇筑混凝土后，需要对混凝土进行养护，以确保混凝土能够达到设计强度。
以上就是冲孔灌注混凝土桩声测管埋设工艺的基本步骤，具体操作还需根据实际情况和设计要求进行调整。
声波管预埋设要点
声波管预埋设要点
1、声测管内径宜为50-60mm，管壁厚度为2.5mm。
2、声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管口应高出桩顶500mm以上，且各声测管管口高度宜一致。
3、应采取适宜方法固定声测管，使之成桩后声测管相互平行、垂直。
4、声测管埋设数量应符合下列要求：
（1）D≤800mm，2根管。
（2）800mm＜D≤2000mm，不少于3根管。
（3）D＞2000mm，不少于4根管。
式中D——受检桩设计桩径。
5、声测管应沿桩截面外侧呈对称形状布置，按下图所示的箭头方向顺时针旋转依次编号。
D≤800mm 800mm＜D≤2000mm D＞2000mm
检测剖面编组分别为：1-2；
1-2，1-3，2-3；
1-2，1-3，1-4，2-3，2-4，3-4。
6、大直径人工挖孔灌注桩，每桩必预埋声测管。
湖南楚地工程质量检测咨询有限公司。
挖孔桩超声波声测管埋设方案
重庆江津区锦绣华城一期商住楼工程挖孔桩超声波声测管埋设方案编制单位：四川华蜀建设工程有限公司编制:审核：日期：二0一七年三月十六日孔桩声测管埋设安装专项方案一.工程概况本工程位于江津区东部新城,场地北面为城市道路,东面紧临东部新城中央大道,西侧靠正在建设的艾坪山1号,南侧为空地,该工程为江津区锦绣华城一期GY1#、G2#、S2#、S6# 、S6#楼及地下车库工程；总计建筑面积66330.00 m2,结构类型,框架及框肢剪力墙和结构；G2#楼为地下3层,地上31层；GY1#楼为负2层,地上11层；S5#、S6#楼及地下车库为负2层,地上2层局部3层,由住宅、裙房商业等组成。
本工程采用人工挖孔扩底墩基础，以中风化泥岩为持力层，中风化泥岩天然单轴抗压强度标准值不小于4.80Mp，桩底以下三倍扩底桩径范围内，应无软弱夹层、断裂带、洞隙分布；在桩端应力扩散范围内无岩体临空面。
桩端以下岩层扩孔厚度hr >2.0c桩径。
根据有关规范、规程的规定，结合设计要求及本工程具体特点，本单位对该工程的基桩检测(低应变法、声波透射法、钻芯法)提出如下方案，供有关单位参考。
参建各方责任主体单位参建单位单位名称职务姓名建设单位重庆康凯房地产有限公司项目负责人王光良地勘单位重庆中科勘测设计有限公项目负责人蒋鹏设计单位重庆渝宏建筑规划设计有限公司项目负责人龙宇监理单位重庆凯弘工程咨询有限公司总监理工程师彭世军施工单位四川华蜀建设工程有限公司项目经理曾昌华二、编制依据1、《建筑地基基础工程施工质量验收规范》GB50202—2002；2、《建筑桩基技术规范》JGJ94—2008；3、《建筑基桩检测技术规范》JGJ 106—2014；4、江津区锦绣华城一期GY1#、G2#、S2#、S6# 、S6#楼及其附属车库基础施工图。
三、埋设要求1、根据建筑基桩检测技术规范的相关规定，结合本工程基础情况考虑，保证所选取埋设声测管的桩具有充分代表性。
灌注桩声测管埋设规范
灌注桩声测管埋设规范灌注桩声测管埋设规范主要包括以下方面的要求：一、声测管的材质和尺寸要求1. 声测管应采用耐腐蚀、防渗透性好的非金属材料，如聚氯乙烯（PVC）等。
2. 声测管的直径应根据具体工程要求确定，一般不小于100毫米。
3. 声测管的长度应根据土层厚度和声测需求确定，一般不小于土层厚度加上1米。
二、声测管的埋设深度要求1. 声测管的埋设深度应根据土层的性质、水文地质条件和声测要求等因素确定，一般不小于土层厚度的1/4。
2. 声测管的埋设深度应在灌注桩的桩顶以上，以免影响桩身的承载力。
三、声测管的排列方式和间距要求1. 声测管应均匀排列，间距不宜过大，一般为2-4米。
2. 声测管的竖向间距应根据声源点的深度和声场特性确定，一般为2-4米。
3. 声测管的横向间距应根据声测精度和声场特性确定，一般为5-10米。
四、声测管的固定和防护要求1. 声测管应尽量垂直埋设，固定牢固，避免晃动和位移。
2. 声测管的顶部应装有防护盖板，以防止外部物质进入声测管内部影响测量结果。
3. 声测管的底部应保持与地面接触，以保证声波的传导效果。
五、声测管的材料和工艺要求1. 声测管的材料应符合相关国家标准，并具有良好的耐压耐腐蚀性能。
2. 声测管的接口应采用密封性能好的连接方式，如橡胶密封圈、热熔焊接等。
3. 声测管应经过严格的质量检验和试验，在使用前应进行压力试验和漏水试验，确保其性能合格。
六、声测管的检测和验收要求1. 在声测管埋设完成后，应进行表面、接口和固定情况的检查和验收。
2. 声测管的质量检测应包括外观检查、尺寸检测、压力试验和漏水试验等。
3. 声测管的验收合格后，应进行标识和记录，方便后续的声测工作。
综上所述，灌注桩声测管的埋设规范主要包括声测管的材质和尺寸要求、埋设深度要求、排列方式和间距要求、固定和防护要求、材料和工艺要求以及检测和验收要求等方面的要求，保证声测管的质量和使用效果，确保声测工作的准确性和可靠性。
土壤声测管安装施工方案
土壤声测管安装施工方案1. 引言本文档描述了土壤声测管安装的施工方案，旨在确保施工过程的顺利进行，并达到预期的测量目的。
2. 施工准备在开始施工前，需要完成以下准备工作：- 确定声测管的布设位置和数量；- 准备所需的声测管和相关材料；- 确保施工人员具备必要的技术知识和操作经验；- 获取相关的施工许可和安全评估。
3. 施工步骤3.1 清理施工区域在施工区域内清理杂物和障碍物，确保施工区域干净、整洁。
3.2 布设声测管步骤一：确定布设位置根据测量需求和设计要求，确定声测管的布设位置。
采用测量仪器确认位置的准确度。
步骤二：挖掘沟槽在确定的布设位置上，使用挖掘机或手动工具挖掘沟槽，确保沟槽的深度和宽度符合要求。
步骤三：安装声测管将准备好的声测管逐段安装到挖掘的沟槽中，确保连接紧密、无松动，并严密封堵分段之间的接口。
3.3 测量和测试完成声测管的安装后，进行必要的测量和测试，以确保声测管的质量和性能达到要求。
3.4 恢复施工区域在测量和测试完成后，对施工区域进行恢复工作，包括填平挖掘的沟槽、清理施工设备和材料等。
4. 安全措施在施工过程中，需要采取必要的安全措施，以确保施工人员和周围环境的安全。
包括但不限于：- 提供必要的个人防护装备；- 防止土方坍塌和斜坡滑移；- 操作施工设备时注意安全操作规程；- 定期检查施工设备的安全性能。
5. 施工质量控制在施工过程中，需进行施工质量控制，确保声测管的布设和安装符合相关标准和要求。
包括但不限于：- 对声测管布设和安装进行质量检查；- 确保材料、工艺符合规范；- 定期检查和维护声测管的使用性能。
6. 环境保护在施工过程中，需注意环境保护，避免对周围环境造成不必要的污染和破坏。
包括但不限于：- 妥善处理施工产生的废弃物和污水；- 保护周围植被和地表水资源；- 遵守相关环境保护法律法规要求。
7. 总结通过本文档所描述的土壤声测管安装施工方案，可以实现声测管的安全、高效、质量符合要求的布设和安装。
桩基声测管安装施工方案
桩基声测管安装施工方案桩基声测管是一种用于检测地下岩土层声波传播特性的设备，广泛应用于土木工程中的桩基质量检测和设计等工作中。
其安装施工需要严格按照一定的程序进行，以确保测量结果的准确性和可靠性。
下面是一份桩基声测管的安装施工方案，总字数超过1200字。
一、前期准备1.根据工程要求和设计要求，确定声测管的布设位置和数量，并标示在施工图纸上。
2.将施工部位周围的地面进行清理，清除妨碍施工的杂物和障碍物。
3.检查声测管，确保其完好无损，并进行必要的校准和调试。
二、施工方案1.决定声测管的类型和安装方式。
可根据工程需要选用金属声测管或无损声测管，并决定是采用手工挖掘或机械挖掘的方式进行安装。
2.根据设计要求，确定声测管的安装深度，并进行标示。
三、施工程序1.根据设计要求，在桩基周围钻取标贝孔。
2.在钻孔底部清理灰土或浸泡土，以确保声测管与地基层接触良好。
3.安装声测管。
根据声测管的类型和安装方式，进行相应的安装工艺操作。
（1）手工挖孔安装方式：a.准备好足够数量的人工挖孔工具。
b.依次挖掘钻孔，注意保持孔径的垂直度和直径，确保声测管的顺利安装。
c.在钻孔底部设置一定厚度的填料，填好声测管并用锤击安装。
d.进行管与管之间的连接和封堵。
（2）机械挖孔安装方式：a.准备好足够数量的挖掘机械设备。
b.依次挖掘钻孔，注意控制挖孔的大小和深度。
c.在挖掘孔底部设置一定厚度的填料，然后将声测管降入孔中。
d.用挖掘机械设备对声测管进行压实，以保证其与地基层接触良好。
e.进行管与管之间的连接和封堵。
4.安装完成后，对声测管进行检查和清理。
检查安装是否符合设计要求，并清除声测管周围的杂物和障碍物。
四、安全措施1.施工人员必须具备相关的操作证书和经验，严禁无证或不熟悉操作的人员进行施工。
2.施工现场必须设置明显的警示标志，并有专人负责安全监控和引导。
3.施工过程中要注意施工人员的个人防护，确保施工人员的安全。
4.施工期间要严禁在桩基声测管周围进行其他施工作业，以免影响声测结果的准确性。
声测管施工方案
声测管施工方案1. 项目概述本文档旨在介绍声测管施工方案，以确保在施工过程中正确安装和使用声测管，以提供准确的地下水位监测数据。
2. 声测管施工流程声测管的施工大致包括以下几个步骤：2.1 现场准备在施工前，需要进行现场准备工作，包括确定施工位置、清理施工区域以及准备相应的施工设备和工具。
2.2 打孔在确定施工位置后，使用适当的钻孔设备进行打孔。
打孔深度应根据项目要求进行确定，并确保声测管可以嵌入到目标地下水位层。
2.3 安装声测管安装声测管时，应首先确保声测管的质量符合要求，并进行清洁处理。
将声测管轻轻插入钻孔中，直至达到预定深度。
2.4 固定和密封安装完成后，需要使用适当的固定物将声测管固定在地下，以防止声测管移位。
然后使用适当的密封材料对声测管和钻孔之间的空隙进行密封，以确保数据的准确性。
2.5 连接测量设备在完成声测管的安装后，需要连接地下水位测量设备，以便进行数据采集和监测。
确保连接稳定和可靠，并进行必要的校准。
2.6 测试和调试完成施工后，进行一系列测试和调试工作，包括检查声测管安装是否牢固、数据采集是否正常等。
3. 安全注意事项在声测管施工过程中，需要注意以下安全事项：•穿戴必要的个人防护装备，包括安全帽、护目镜、手套等。
•在打孔时，确保周围人员远离作业区域，防止发生意外伤害。
•使用钻孔设备时，应按照操作手册和安全标准进行操作，防止设备故障或意外情况发生。
•在安装声测管时，注意操作良好，避免将声测管损坏或弯曲。
•对于高风险地区，应采取额外的防护措施，确保施工人员的安全。
4. 施工质量控制为确保声测管施工质量，以下控制措施应被遵循：•使用符合相关标准要求的声测管和施工设备。
•严格按照施工流程执行，确保每个步骤的正确性和准确性。
•定期进行现场检查和监测，以确保声测管的安装质量和数据采集的准确性。
•建立施工记录和档案，记录施工过程和数据，以备查验和分析。
5. 结束语声测管施工方案是保证地下水位监测数据准确性和可靠性的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声测管埋设方案
1、声测管建议使用钢管，内径宜为50~60mm，浅桩可以考虑采用PVC管。
2、声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，确
保在浇筑混凝土时水泥浆体不渗入声测管内以及在测试过程中声测头能自由上下移动，管口应高出桩顶100mm以上，且各声测管管口高度一致。
3、声测管可用钢筋与桩身钢筋笼固定，使之成桩后能与桩竖直轴线相互平行。
4、声测管埋设数量应符合下列要求：
（1）D≤800mm，2根管。
（2）800mm＜D≤2000mm，不少于3根管。
（3）D＞2000mm，不少于4根管。
式中D——受检桩设计桩径。
5、声测管应沿桩截面外侧呈对称形状布置。
按下图所示的箭头方向顺时针旋转
依次编号。
声测管布置图
检测剖面编组分别为：1-2；
1-2，1-3，2-3；
1-2，1-3，1-4，2-3，2-4，3-4；
重庆市建设工程质量检验测试中心
二00七年十一月二十一日。
