消弧消谐原理及作用
消弧消谐柜的原理作用说的直白一点就是：当电路出现短路发生电弧接地时，迅速转化为金属接地。
金属性接地后，非故障相上的过电压立即稳定，系统中的设备可以在这个电压下安全运行；由于电弧被熄灭，过电压被限制在安全水平，故障不会再继续发展。
过电压的能量降低到过电压保护器允许的能量指标以内，避免了过电压保护器爆炸事故；母线过电压被限制在较低的水平，可避免激发铁磁谐振过电压。
消弧和消谐的工作原理是不一样的。
消弧是指当母线发生单相金属接地时消弧装置动作使金属接地通过消弧装置动作的真空接触器直接接地，有利于母线保护动作、这样可以避免谐波的产生。
消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。
正常运行时，消弧线圈中无电流通过。
而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。
这样，就可使接地迅速消除而不致引起过电压。
JZXH消弧消谐选线及过电压保护装置使用说明书一、概述我国3～35KV(含66KV)的电网大多采用中性点不接地的运行方式。
此类电网在发生单相金属性直接接地时，非故障相的对地电压将升高到线电压，三相线电压量值不变，且仍具有120。
的相位差，三相用电设备的工作并未受到影响，因而不影响电能的正常传输。
所以国家标准规定这类电网在发生单相接地故障后允许短时间带故障运行，提高了该类电网的供电的可靠性。
现有的运行规程规定，中性点非有效接地系统发生单相接地故障时，允许运行两小时，但规程未对“单相接地故障”的概念加以明确界定。
如果单相接地故障为金属性接地，则故障相的电压降为零，其余两健全相对地电压升高至线电压，这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。
但是，如果单相接地故障为间歇性弧光接地，则会在系统中产生达3.5倍相电压峰值的过电压，这样高的过电压如果数小时作用于电网，势必会造成电气设备内绝缘的积累性损伤，在健全相的绝缘薄弱环节造成绝缘对地击穿，进而发展成为相间短路事故。
消弧线圈和消弧消谐及过电压保护装置范文
消弧线圈和消弧消谐及过电压保护装置范文一、引言随着电力系统的发展，电力设备规模和电压等级不断提高，同时对设备运行的可靠性和安全性提出了更高的要求。
过电压将对电网设备和电源系统造成严重的损害，甚至会导致设备损坏或停机，给生产和生活带来严重的影响。
因此，过电压的保护成为电力系统中一个重要的研究领域。
消弧线圈和消弧消谐及过电压保护装置作为常用的过电压保护装置，在电力系统中有着广泛的应用。
二、消弧线圈消弧线圈是一种通过调整电路参数来减小或消除电流过零瞬间的过电压保护装置。
它是由一个带有磁芯的线圈和一个调节电阻组成。
消弧线圈通过将电感元件串联在电路中，使电流在达到零时产生电感电动势，从而阻止电流突变，减小或消除过电压。
消弧线圈通常通过选择合适的电感值来实现对电流突变的抑制。
在电流过零瞬间，消弧线圈产生的感应电动势与电路中的电感电势相互抵消，使电流突变减小。
消弧线圈还能阻止电压的突变，减小或消除过电压。
在电力系统中，消弧线圈常用于保护发电机、变压器等重要设备，以减小过电压对设备的损害。
消弧线圈的工作原理主要是利用电感元件在电流通过时产生的感应电动势来减小或消除电流突变。
通过选择合适的电感值和调节电阻，可以使电感电动势与电路中的电感电势相互抵消，达到抑制电流突变的目的。
消弧线圈减小或消除电流突变，从而减小或消除过电压。
三、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种能够同时实现对电流突变和谐振过电压的抑制的装置。
它是由一个消弧线圈和一个并联电容组成的。
消弧消谐及过电压保护装置通过调节电感元件的电感值和并联电容的容值来实现对电流突变和谐振过电压的控制。
在电流突变时，消弧消谐及过电压保护装置通过调节电感元件的电感值，使电感电动势与电路中的电感电势相互抵消，减小或消除电流突变。
在谐振过电压时，通过调节并联电容的容值，使电流通过消弧消谐及过电压保护装置时产生的谐振电动势与电路中的谐振电势相互抵消，减小或消除谐振过电压。
消弧消谐PT柜原理完整版
消弧消谐P T柜原理 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消弧消谐柜（PT柜）原理GYXH消弧、消谐及过电压保护装置我国现有的运行规程规定，对3~35kV中性点非直接接地的电网，发生接地故障时，允许继续运行两小时，如经上级有关部门批准，还可以延长。
但规程对于“单相接地故障”的概念未做明确界定，如单相接地故障为金属性接地，故障相电压降为零，其余两相的对地电压将升高至线电压U L，因而这类电网的电气设备如变压器、电压/电流互感器、断路器及电缆等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。
但是，如果单相接地故障为弧光接地，则其过电压一般为~倍的相电压，在这样高的过电压持续作用下，势必造成固体绝缘的积累性损伤，在健全相形成绝缘的薄弱环节，进而发展为相间短路事故。
传统观念认为，3~35kV电网属于中压配电网，此类电网中内部过电压幅值不高，所以，危及电网绝缘安全的主要因素不是内部过电压，而是大气过电压，因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压起不到限制作用。
随着电网的发展，架空线路逐步被固体绝缘的电缆线路所取代。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。
其中以单相弧光接地过电压最为严重。
弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。
由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。
目前国内大多采用消弧线圈补偿或自动跟踪补偿式消弧线圈接地方式解决弧光接地过电压问题，其优点是：1、降低了故障点的残流，有利于接地电弧的熄灭；2、避免了长时间燃弧而导致相间弧光短路。
消弧消谐

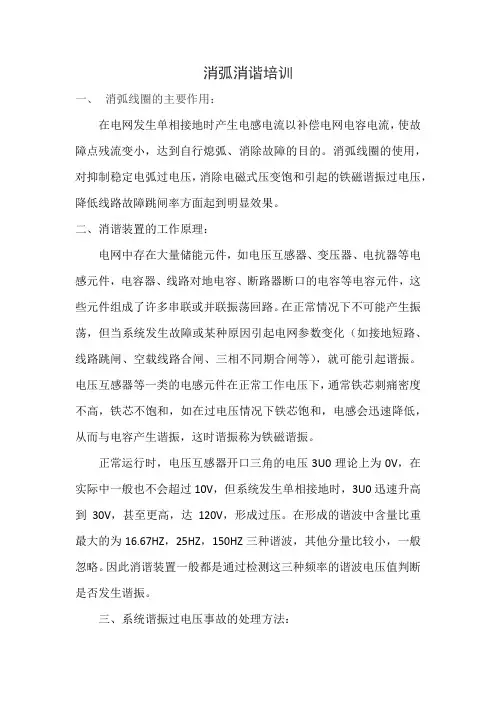

消弧消谐培训一、消弧线圈的主要作用：在电网发生单相接地时产生电感电流以补偿电网电容电流，使故障点残流变小，达到自行熄弧、消除故障的目的。
消弧线圈的使用，对抑制稳定电弧过电压，消除电磁式压变饱和引起的铁磁谐振过电压，降低线路故障跳闸率方面起到明显效果。
二、消谐装置的工作原理：电网中存在大量储能元件，如电压互感器、变压器、电抗器等电感元件，电容器、线路对地电容、断路器断口的电容等电容元件，这些元件组成了许多串联或并联振荡回路。
在正常情况下不可能产生振荡，但当系统发生故障或某种原因引起电网参数变化（如接地短路、线路跳闸、空载线路合闸、三相不同期合闸等），就可能引起谐振。
电压互感器等一类的电感元件在正常工作电压下，通常铁芯刺痛密度不高，铁芯不饱和，如在过电压情况下铁芯饱和，电感会迅速降低，从而与电容产生谐振，这时谐振称为铁磁谐振。
正常运行时，电压互感器开口三角的电压3U0理论上为0V，在实际中一般也不会超过10V，但系统发生单相接地时，3U0迅速升高到30V，甚至更高，达120V，形成过压。
在形成的谐波中含量比重最大的为16.67HZ，25HZ，150HZ三种谐波，其他分量比较小，一般忽略。
因此消谐装置一般都是通过检测这三种频率的谐波电压值判断是否发生谐振。
三、系统谐振过电压事故的处理方法：1、发生谐振过电压时，应先检查以下项目，并汇报调度及领导。
1）保护动作情况、后台电压参数、特别是3UO 值、信号、仪表指示、开关跳闸情况。
2）PT 柜上消谐装置记录情况。
2、处理谐振过电压事故的关键是破坏谐振条件，值班人员应根据系统情况、操作情况做出正确判断，不经调度按以下方法处理，然后将处理结果汇报调度。
1）由于操作而产生的谐振过电压，一般可立即恢复到操作以前的运行状态。
2）运行中发生的谐振过电压，可以试断开一条不重要负荷的线路，消除谐振。
3）接地后发生的谐振，应立即断开接地线路。
四、谐振现象：基波谐振：发生基波谐振时，相对地电压有以下两种现象：1) 一相电压下降(不为零)，两相电压升高超过线电压或电压表顶表;2) 两相电压下降(不为零)，一相电压升高或电压表顶表;其相对地电压的过电压小于或等于3倍相电压;2、高频谐振：发生高频谐振时，其相对地电压的过电压小于或等于4倍相电压，三相对地电压一起升高，远远超过线电压或电压表顶表。
2023年消弧线圈和消弧消谐及过电压保护装置
2023年消弧线圈和消弧消谐及过电压保护装置消弧线圈是一种常用的电气设备，用于在高压电路中消除电弧。
消弧线圈通过在电路中产生磁场，将电弧强制熄灭，从而保护其他电气设备和操作人员的安全。
消弧线圈通常由一个绕组和一个铁心组成，绕组通过电流产生磁场，铁心则用于集中和放大磁场。
消弧线圈的工作原理主要是利用磁场的作用，将电弧中的电流转换为热量，使电弧熄灭。
当电弧发生时，电流会通过消弧线圈的绕组，产生一个磁场。
这个磁场会与电弧中的电流相互作用，使电弧受到一个力的作用，使电弧偏离电极，最终导致电弧熄灭。
消弧线圈还可以用于消除过电压，即电压突然升高到很高的值。
当发生过电压时，消弧线圈可以通过磁场的反作用力降低电压，从而保护其他电气设备不受损坏。
过电压通常是由电路中的故障引起的，如雷击、感应电压等，如果不及时消除，会对设备和电路造成严重损坏。
消弧线圈还可以用于消除电路中的谐振。
谐振是指电路中的电感和电容之间形成共振，产生高幅度的电压和电流。
谐振不仅会对设备和电路造成损坏，还会引起火灾和爆炸等安全事故。
消弧线圈通过调整电路的谐振频率，将电路从谐振状态中解脱出来，达到消除谐振的目的。
过电压保护装置是一种用于防止过电压的设备。
过电压是指电路中的电压突然升高到很高的值，可能对设备和电路造成损坏。
过电压保护装置可以通过吸收、抑制或分散过电压，达到保护设备和电路的目的。
过电压保护装置的工作原理主要是利用电阻、电容、电感等元件的特性，对过电压进行分散和吸收。
当电路中的电压升高到超过一定阈值时，过电压保护装置会自动启动，将过电压分散到地线或其他回路中，从而保护设备和电路。
过电压保护装置通常包括熔断器、放电管、放电电阻等组件。
熔断器用于在电路中过电压时断开电路，避免过电压对设备和电路造成损坏。
放电管则用于将过电压导向地线或其他回路中，将过电压分散。
总结而言，消弧线圈和过电压保护装置是两种常用的电气设备，用于保护其他电气设备和操作人员的安全。
消弧消谐
消弧消谐装置。
又名（微机消弧消谐选线及过电压保护装置），是电力行业中用于3-35KV 中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统中，能对系统中的各类过电压加以限制，有效地提高了系统运行安全性及供电可靠性。
2产生原因随着现在电网的发展，架空线路逐步被固体绝缘的电缆线路所取代是一种必然趋势。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇性弧光接地时产生的弧光接地过电压及由此激发的铁磁谐振过电压，己成为这类电网安全运行的一大威胁，其中以单相弧光接地过电压最为严重。
弧光接地过电压会使电压互感器发生饱和，激发铁磁谐振，导致电压互感器严重过载，造成熔断器熔断或互感器烧毁。
同时由于弧光接地过电压持续时间长，能量极易超过避雷器的承受能力，导致避雷器爆炸。
再就是弧光接地产生的高幅值的过电压加剧了电缆等固体绝缘的积累性破坏甚至击穿放炮。
3主要部件柜体、微机控制器(核心装置，包含微机消谐装置，小电流选线等功能)、高压互感器中的PT、过电压保护器、熔断器、隔离开关、零序互感器等等。
4装置原理在系统3—35KV线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。
故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在倍的额定相电压，可以长时间安全运行（国家规程要求2小时）。
此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。
本装置中的微机消弧消谐控制器还设置了PT断线、装置故障报警等功能；当系统发生接地故障时可发出动作信号，显示故障性质（弧光接地或金属接地或谐振）并显示故障相别；本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。
5作用1.可在2个周波内熄灭弧光,有效地消除弧光接地过电压，从而可避免弧光接地引起的各种绝缘事故。
2.由于各类相对地及相对相之间的操作过电压均被限制到较低的水平，这就大大降低了激发铁磁谐振的可能性。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈和消弧消谐及过电压保护装置是现代电力系统中非常重要的设备。
它们在电力系统中起着保护设备和人员安全的作用。
本文将详细介绍消弧线圈和消弧消谐及过电压保护装置的工作原理、应用领域以及相关技术。
一、消弧线圈消弧线圈是一种用于保护电力设备的设备，在电力系统中广泛应用。
它的主要作用是将发生故障时产生的电弧消除，防止电弧引起的进一步损坏。
1. 工作原理消弧线圈通过产生额外的磁场干扰电弧的起弧过程，使电弧得到消除。
它通常由弧抑制线圈和控制线圈组成。
当故障发生时，电弧开始形成，此时通过弧抑制线圈产生强烈的磁场，干扰电弧的燃烧过程，从而使电弧失去能量，最终被熄灭。
控制线圈用于检测故障电流，并快速控制弧抑制线圈的工作。
2. 应用领域消弧线圈主要用于高压电力设备，如变压器、断路器、隔离开关等。
它能有效地保护设备免受电弧损害，提高设备的使用寿命和可靠性。
3. 技术发展随着电力系统的发展，消弧线圈的技术也在不断进步。
目前，有一些新型的消弧线圈已经出现，如共振电弧线圈、电流型消弧线圈等。
这些新技术的出现，使消弧线圈的性能和可靠性得到了进一步提高。
二、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种用于保护电力设备的先进装置。
它能够对电力系统中的谐波和过电压进行检测和处理，从而保护设备不受谐波和过电压的影响。
1. 工作原理消弧消谐及过电压保护装置通过对电力系统中的电压和电流进行采样和分析，检测电力系统中的谐波和过电压。
一旦检测到谐波和过电压，装置会立即采取相应的措施，如切断电源或调整系统参数，以保护设备免受谐波和过电压的损害。
2. 应用领域消弧消谐及过电压保护装置广泛应用于电力系统中的各种设备，如发电机、变压器、电力电子设备等。
它能够保护设备不受谐波和过电压的影响，提高设备的可靠性和安全性。
3. 技术发展随着电力系统中的电子设备和非线性负载的增加，谐波和过电压问题变得越来越严重。
消弧消谐及过电压保护装置的技术也在不断发展。
