金相观察实验报告版
金相分析实训实验报告
一、实验目的1. 了解金相显微镜的基本原理和构造。
2. 掌握金相试样的制备过程。
3. 学习金相显微组织的观察方法。
4. 通过实验，提高对金属材料显微组织的认识，为后续材料科学研究和工程应用打下基础。
二、实验原理金相分析是一种利用光学显微镜观察金属材料显微组织的方法。
通过观察金属材料的显微组织，可以了解其成分、结构、性能等方面的信息。
金相显微镜的基本原理是利用光学透镜将物体放大，使其细节清晰可见。
三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、显微镜载物台、显微镜切片机、显微镜镜头、显微镜光源等。
2. 材料：金属试样、金相砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等。
四、实验步骤1. 金属试样制备（1）将金属试样切割成合适尺寸，并进行粗磨、精磨、抛光等处理。
（2）将磨光后的试样放入显微镜切片机，进行切片处理。
（3）将切片放入脱脂棉中，用3~5硝酸酒精溶液清洗，去除油污。
2. 金相试样制备（1）将清洗干净的切片放入显微镜载物台上，调整切片位置。
（2）用显微镜镜头观察切片，选择合适的部位进行磨光。
（3）用金相砂纸对切片进行粗磨、精磨，直至切片表面平滑。
（4）将磨光后的切片放入抛光机中，用抛光布进行抛光处理。
3. 金相显微组织观察（1）将抛光后的切片放入金相显微镜中，调整光源和焦距。
（2）观察切片的显微组织，记录其形态、分布、尺寸等信息。
（3）分析切片的显微组织，了解其成分、结构、性能等方面的信息。
五、实验结果与分析1. 实验结果通过金相显微镜观察，发现金属试样具有以下显微组织：（1）晶粒组织：金属试样晶粒大小不一，分布不均。
（2）析出相：金属试样中存在析出相，形态各异。
（3）夹杂：金属试样中存在夹杂，分布不均。
2. 实验分析根据实验结果，对金属试样的显微组织进行分析：（1）晶粒组织：晶粒大小和分布对金属材料的力学性能有重要影响。
晶粒细化可以提高材料的强度和韧性。
（2）析出相：析出相的形态、分布和数量对金属材料的性能有显著影响。
金相实验报告
金相实验报告金相实验是一种常用的金属材料分析方法，主要通过对样品进行预处理、金相显微观察和分析来得出该材料的性质和组成。
本次实验使用了金相显微镜和光学显微镜对不同材料进行观察和分析，得出了精确的分析结果。
实验目的本次实验的目的是研究金属材料的物理性质和化学组成。
通过金相显微镜观察和光学显微镜观察，了解不同材料的组织结构、成分、相对密度等参数。
实验原理及步骤本次实验使用金相显微镜和光学显微镜来分析不同材料的组织结构，其中分为以下几个步骤：1.预处理：首先将不同材料制成小块，将其用磨片机进行打磨，直至样品表面光滑均匀。
2.金相显微镜观察：将处理好的样品放入金相显微镜中，通过金相显微镜获得样品的显微组织结构图像。
3.光学显微镜观察：将处理好的样品放入光学显微镜中，通过光学显微镜获得样品的显微组织结构图像。
4.分析结果：根据观察到的图像和结构，分析出样品的组成、成分、相对密度等参数。
实验结果本次实验分别对不同材料进行了金相显微镜观察和光学显微镜观察，并根据观察结果得出了分析结果。
1.不锈钢材料的分析首先对不锈钢材料进行了金相显微镜观察，可以得到如下的观察图像：和镍组成的奥氏体和铁素体相互交叉分布形成。
此外，还存在一些铁素体晶粒在奥氏体中。
通过光学显微镜观察可以看出，不锈钢材料的组织结构精细，但硬度较低。
2.铝合金材料的分析接下来对铝合金材料进行了金相显微镜观察，得到如下的观察图像：从上述图像中可以看出，铝合金材料的显微组织结构主要由铝在晶格中承载分布的硬质相和软质相组成。
此外，还存在一些硅和镁分布在铝晶粒边缘。
通过光学显微镜观察可以看出，铝合金材料的组织结构颗粒较大，但含有许多晶粒。
3.碳素钢材料的分析最后对碳素钢材料进行了金相显微镜观察，得到如下的观察图像：素体和珠光体相互交错组成。
其中，珠光体是由奥氏体向铁素体转化而形成的一种晶格结构，因此含有高硬度。
通过光学显微镜观察可以看出，碳素钢材料的组织结构颗粒较小，但含有较多的结晶。
金相观察实验报告整理版
金相观察实验报告整理版实验目的：1. 熟悉金相实验的基础知识和操作方法。
2. 学习使用金相显微镜观察金属材料的金相组织结构并掌握其基本表征方法。
3. 了解金相组织在金属材料的制备、加工和使用中的应用。
实验原理：金相观察是一种通过金相显微镜观察材料显微组织特征来研究材料内部结构和性能的方法。
它可以直观地反映出材料的组织形态和结构特征，为材料制备、加工和应用提供重要依据。
在观察加工金属材料的组织时，普通显微镜的分辨率已经无法满足要求。
而金相显微镜则是一种能够放大显微组织细节的高倍显微镜，它能够识别不同组织相的显微粒子成分，对金属材料的显微组织结构进行深入分析。
为了观察材料的金相组织，需要进行一系列处理方法。
制样过程中要将材料切割成薄片或块状，然后磨削、抛光、腐蚀等处理，使材料外部得到光滑均匀的表面，并能够清楚地显示出材料内部组织结构的形态和相貌。
实验器材和试剂：1. 金相显微镜2. 磨削片、研磨纸、抛光布3. 甲醛、乙醇、酒精灯、温度计等4. 铝、铁、铜等金属样品实验步骤：1. 制备样品（1）将铝、铁、铜等金属材料切割成薄片或块状，大小约为5mm×5mm。
（2）使用研磨纸和磨削片对样品进行研磨和抛光，使样品表面光滑平整，可以清晰地观察样品的金相组织结构。
（3）将抛光后的样品用酒精灯焙烤，随后放入甲醛中浸泡约20分钟，然后再用乙醇重复清洗浸泡，直至样品完全干燥。
2. 观察金相组织（1）选择合适倍数（通常是100倍至400倍）的金相显微镜，将样品放入样品台上。
（2）透过目镜观察样品，观察材料的各种组织结构，试图通过这些组织特征来判断其组织形态。
（3）如发现有宏观形态差异，则可以将样品照相或用视屏录像，以便进一步研究和分析。
实验结果：本次实验使用金相显微镜观察了铝、铁、铜等金属材料的金相组织结构，通过观察发现样品的显微组织结构与材料的宏观性能息息相关。
例如，铝材料的晶粒尺寸越细小，材料的韧性就越大，因为在金相显微镜下可以看到小晶粒结构中能够承受更多的变形应变，有效提高了材料的韧性和强度。
金相观察实训报告

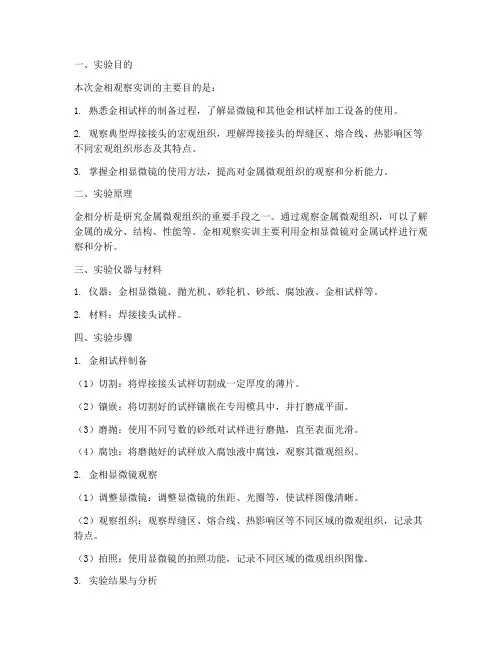

一、实验目的本次金相观察实训的主要目的是：1. 熟悉金相试样的制备过程，了解显微镜和其他金相试样加工设备的使用。
2. 观察典型焊接接头的宏观组织，理解焊接接头的焊缝区、熔合线、热影响区等不同宏观组织形态及其特点。
3. 掌握金相显微镜的使用方法，提高对金属微观组织的观察和分析能力。
二、实验原理金相分析是研究金属微观组织的重要手段之一。
通过观察金属微观组织，可以了解金属的成分、结构、性能等。
金相观察实训主要利用金相显微镜对金属试样进行观察和分析。
三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、砂纸、腐蚀液、金相试样等。
2. 材料：焊接接头试样。
四、实验步骤1. 金相试样制备（1）切割：将焊接接头试样切割成一定厚度的薄片。
（2）镶嵌：将切割好的试样镶嵌在专用模具中，并打磨成平面。
（3）磨抛：使用不同号数的砂纸对试样进行磨抛，直至表面光滑。
（4）腐蚀：将磨抛好的试样放入腐蚀液中腐蚀，观察其微观组织。
2. 金相显微镜观察（1）调整显微镜：调整显微镜的焦距、光圈等，使试样图像清晰。
（2）观察组织：观察焊缝区、熔合线、热影响区等不同区域的微观组织，记录其特点。
（3）拍照：使用显微镜的拍照功能，记录不同区域的微观组织图像。
3. 实验结果与分析（1）焊缝区：焊缝区组织主要由焊缝金属和母材组成。
焊缝金属组织多为细小的等轴晶粒，晶粒度较细。
（2）熔合线：熔合线处存在一定的晶粒长大现象，晶粒度较焊缝区略大。
（3）热影响区：热影响区分为过热区和正火区。
过热区组织晶粒粗大，晶界模糊；正火区组织晶粒度较细，晶界清晰。
4. 实验总结通过本次金相观察实训，我掌握了金相试样的制备过程、金相显微镜的使用方法以及金属微观组织的观察和分析。
在实验过程中，我深刻认识到金相分析在金属材料研究中的重要性。
同时，也发现自己在操作过程中还存在一些不足，如试样制备过程中磨抛不够均匀、腐蚀时间控制不准确等。
在今后的学习和工作中，我将不断总结经验，提高自己的金相分析技能。
金相观察实验报告整理版
金相观察一、实验目的1. 观察铁碳合金在平衡状态下的显微组织特征。
2. 掌握铁碳合金成分，组织性能之间的变化规律。
二、实验器材1、金相显微镜2、金相标准试样三、实验原理铁碳合金室温下基本相和组织组成物的基本特征1.铁素体（F ） 是碳溶入α-Fe 中的间隙固溶体，晶体结构为体心立方晶格，具有良好的塑韧性，但强度硬度低，经4%硝酸酒精浸蚀呈白色多边形晶粒，在不同成分的碳钢中其形态为块状和断续网状。
2.渗碳体（Fe 3C ） 是铁与碳形成的化合物，含碳量为6.69%。
晶格为复杂的八面体结构，硬度高，脆性大，用4%的硝酸酒精浸蚀后呈白色，用碱性苦味酸钠热蚀后呈黑色，用此法可以区分铁碳合金中的渗碳体和铁素体。
由铁碳相图知，随着碳的质量分数的不同，渗碳体有不同的形态，一次渗碳体是由液态直接析出的渗碳体，呈白色长条状；二次渗碳体是从奥氏体中析出的渗碳体，呈网状分布，三次渗碳体是从铁素体中析出的渗碳体，沿晶界呈小片状，共晶渗碳体在莱氏体中为连续基体，共析渗碳体是同铁素体交替形成呈交替片状。
3.珠光体（P ） 是铁素体与渗碳体的机械混合物，在平衡状态下，铁素体和渗碳体是片层相间的层状组织。
在高倍下观察时铁素体和渗碳体都呈白色，渗碳体周围有圈黑线包围着，在低倍下当物镜的鉴别能力小于渗碳体厚度的时候，渗碳体就成为一条黑线。
见图3-1a （15000×）b （400×）图3-1 不同放大倍数下珠光体的显微组织四、实验内容及步骤观察以下铁碳合金组织在铁碳状态图上，根据碳的质量分数的不同，铁碳合金分为工业纯铁，碳钢及白口铸铁。
1.工业纯铁 碳的质量分数小于0.0218%的铁碳合金称为工业纯铁。
室温下的组织为单相的铁素体晶粒。
用4%的硝酸酒精浸蚀后，铁素体呈白色。
当碳的质量分数偏高时，在少数铁素体晶界上析出微量的三次渗碳体小薄片，见图 3-2。
2.碳钢 碳的质量分数在0.0218～2.11%范围内的铁碳合金称为碳钢，根据钢中含碳量的不同，其组织也不同，钢又分为亚共析钢，共析钢，过共析钢三种。
金相组织观察实验报告
金相组织观察实验报告金相组织观察实验报告引言：金相组织观察实验是一种常见的金属材料研究方法，通过对金属材料的显微组织进行观察和分析，可以了解材料的晶体结构、晶界分布、相组成等信息。
本报告将对金相组织观察实验进行详细介绍，并结合实验结果进行分析和讨论。
实验目的：本次实验的主要目的是通过金相组织观察，了解金属材料的晶粒尺寸、晶界分布、相组成等信息，从而对材料的性能和加工工艺进行评估和优化。
实验原理：金相组织观察实验主要基于光学显微镜的原理，通过对金属材料进行切割、研磨和腐蚀等处理，使其表面显露出内部的组织结构。
然后使用显微镜观察和拍摄材料的显微组织，进而进行分析和评估。
实验步骤：1. 样品制备：首先，将待观察的金属材料切割成适当大小的样品，然后进行研磨和抛光处理，使其表面光洁度达到要求。
2. 腐蚀处理：将样品放入适当的腐蚀液中进行腐蚀处理，以去除表面氧化层和其他污染物，使组织结构更加清晰可见。
3. 清洗和干燥：将腐蚀后的样品进行清洗，去除腐蚀液残留物，并使用酒精或其他适当的方法进行干燥处理。
4. 显微观察：将样品放置在显微镜台上，调节显微镜的放大倍数和焦距，观察样品的显微组织，并通过摄影或录像等方式记录下来。
实验结果与分析：通过金相组织观察实验，我们得到了以下结果：1. 显微组织结构：观察到材料的晶粒尺寸、晶界分布和相组成等结构信息。
不同材料的晶粒尺寸和晶界分布情况可能存在差异，这直接影响材料的力学性能和加工性能。
2. 相变现象：在观察过程中，我们还可以观察到材料的相变现象，如固溶体相变、相分离等。
这些相变现象对材料的性能和加工工艺也有重要影响。
基于以上结果，我们可以得出以下结论和分析：1. 材料的晶粒尺寸和晶界分布对材料的力学性能和加工性能有重要影响。
晶粒尺寸越小，晶界分布越均匀，材料的强度和韧性往往更高。
2. 相变现象的发生与材料的成分和处理工艺密切相关。
通过观察和分析相变现象，可以优化材料的热处理工艺，提高材料的性能和加工效果。
金相观察实验报告
金相观察实验报告金相观察实验报告引言：金相观察实验是金属材料学中的一项重要实验，通过对金属材料进行金相观察，可以了解其组织结构和性能特点。
本次实验旨在通过对不同金属材料的金相观察，探究其晶体结构和相互作用，进一步了解金属材料的性能和应用。
实验目的：1. 了解金相观察的基本原理和方法；2. 掌握金相观察中的样品制备技术；3. 分析不同金属材料的晶体结构和相互作用。
实验步骤：1. 样品制备：选择不同金属材料，如铁、铜、铝等，进行样品的制备。
首先，将样品切割成适当大小，并进行打磨和抛光处理，以获得平滑的表面。
然后，使用酸洗等方法去除表面的氧化物和杂质，使样品表面清洁。
2. 腐蚀剂处理：将样品置于适当的腐蚀剂中，如酸性溶液或碱性溶液中，进行一定时间的腐蚀处理。
腐蚀剂的选择和处理时间应根据不同金属材料的特性进行合理确定。
3. 金相显微镜观察：将经过腐蚀处理的样品放置在金相显微镜下进行观察。
通过调节显微镜的放大倍数和焦距，可以清晰地观察到样品的组织结构和相互作用。
实验结果：通过金相观察，我们可以看到不同金属材料的晶体结构和相互作用。
以铁为例，观察到其晶体结构呈现出典型的立方晶系，晶粒间有明显的晶界。
晶粒内部呈现出不同的晶体取向，形成晶体面和晶体轴。
此外，还可以观察到不同晶粒的形状和尺寸差异，以及晶界处的位错和滑移带。
对于铜和铝等金属材料，其晶体结构也呈现出不同的特点。
铜的晶体结构为面心立方结构，晶粒内部呈现出紧密堆积的排列方式。
铝的晶体结构为体心立方结构，晶粒内部呈现出较为松散的排列方式。
通过观察晶粒的形状和晶界的特点，可以进一步了解铜和铝等金属材料的性能和应用。
讨论与分析：金相观察实验为我们提供了深入了解金属材料的机会。
通过观察不同金属材料的晶体结构和相互作用，我们可以了解其内部的晶体取向、晶界特征以及位错和滑移带等微观结构。
这些微观结构对金属材料的力学性能、导电性能和热传导性能等都有着重要影响。
此外，金相观察实验还可以帮助我们了解金属材料的相变行为和相互作用规律。
金相组织观察实验报告
一、实验目的1. 了解金相显微镜的基本原理和构造；2. 掌握金相试样的制备方法；3. 认识并分析金属材料的金相组织；4. 建立金相组织与材料性能之间的关系。
二、实验原理金相组织是指金属材料在显微镜下观察到的组织结构。
金相显微镜是一种利用光学原理对金属材料进行观察和分析的仪器。
通过观察金相组织，可以了解材料的微观结构，从而推断出材料的性能和加工工艺。
三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、金相试样制备设备（如砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液等）；2. 材料：金属材料试样（如钢铁、铝合金、铜合金等）。
四、实验步骤1. 试样制备（1）将金属材料试样切割成合适的尺寸，并进行打磨处理，去除表面的氧化层和杂质；（2）用不同型号的砂纸对试样进行粗磨、细磨和精磨，直至表面光滑；（3）将磨好的试样放入抛光机中进行抛光处理，直至表面呈现镜面效果；（4）将抛光后的试样进行腐蚀处理，以显示金相组织。
2. 金相显微镜观察（1）打开金相显微镜，调整光源和物镜，使视野明亮；（2）将腐蚀后的试样放置在显微镜载物台上，调整焦距，使金相组织清晰可见；（3）观察并记录金相组织的形态、分布和大小；（4）根据观察结果，分析金相组织与材料性能之间的关系。
五、实验结果与分析1. 实验结果通过金相显微镜观察，发现金属材料的金相组织主要包括晶粒、析出相、相变组织等。
2. 结果分析（1）晶粒：晶粒是金属材料的基本结构单元，其大小和形态对材料的性能有重要影响。
一般来说，晶粒越小，材料的强度、硬度、韧性等性能越好；（2）析出相：析出相是指在金属材料中形成的第二相，如碳化物、氮化物等。
析出相的形态、大小和分布对材料的性能有显著影响；（3）相变组织：相变组织是指在金属材料中发生的相变过程形成的组织，如珠光体、贝氏体等。
相变组织的形态和分布对材料的性能有重要影响。
六、实验总结本次实验通过金相显微镜观察金属材料的金相组织，了解了金相显微镜的基本原理和构造，掌握了金相试样的制备方法，认识并分析了金属材料的金相组织。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金相观察
一、实验目的
1.观察铁碳合金在平衡状态下的显微组织特征。
2.掌握铁碳合金成分，组织性能之间的变化规律。
二、实验器材
1、金相显微镜
2、金相标准试样
三、实验原理
铁碳合金室温下基本相和组织组成物的基本特征
1.铁素体（F）是碳溶入α-Fe中的间隙固溶体，晶体结构为体心立方晶格，具有良好的塑韧性，但强度硬度低，经4%硝酸酒精浸蚀呈白色多边形晶粒，在不同成分的碳钢中其形态为块状和断续网状。
C）是铁与碳形成的化合物，含碳量为6.69%。
2.渗碳体（Fe
3
晶格为复杂的八面体结构，硬度高，脆性大，用4%的硝酸酒精浸蚀后呈白色，用碱性苦味酸钠热蚀后呈黑色，用此法可以区分铁碳合金中的渗碳体和铁素体。
由铁碳相图知，随着碳的质量分数的不同，渗碳体有不同的形态，一次渗碳体是由液态直接析出的渗碳体，呈白色长条状；二次渗碳体是从奥氏体中析出的渗碳
体，呈网状分布，三次渗碳体是从铁素体中析出的渗碳体，沿晶界呈小片状，共晶渗碳体在莱氏体中为连续基体，共析渗碳体是同铁素体交替形成呈交替片状。
3.珠光体（P）是铁素体与渗碳体的机械混合物，在平衡状态下，铁素体和渗碳体是片层相间的层状组织。
在高倍下观察时铁素体和渗碳体都呈白色，渗碳体周围有圈黑线包围着，在低倍下当物镜的鉴别能力小于渗碳体厚度的时候，渗碳体就成为一条黑线。
见图3-1
四、实验内容及步骤
观察以下铁碳合金组织
在铁碳状态图上，根据碳的质量分数的不同，铁碳合金分为工业纯铁，碳钢及白口铸铁。
1.工业纯铁碳的质量分数小于0.0218%的铁碳合金称为工业纯铁。
室温下的组织为单相的铁素体晶粒。
用4%的硝酸酒精浸蚀后，铁素体呈白色。
当碳的质量分数偏高时，在少数铁素体晶界上析出微量的三次渗碳体小薄片，见图 3-2。
2.碳钢碳的质量分数在0.0218～2.11%范围内的铁碳合金称为碳钢，根据钢
中含碳量的不同，其组织也不同，钢又分为亚共析钢，共析钢，过共析钢三种。
1）亚共析钢碳的质量分数在0.0218～0.77%范围内，室温下的组织为铁素体和珠光体，随着碳的质量分数的增加，先共析铁素体逐渐减少，珠光体数量增加。
见图 3-3 。
白色有晶界的为铁素体，黑色层片状的组织为珠光体。
在显微镜下，可根据珠光体所占面积的百分数估计出亚共析钢的碳的质量分数：
Wc≈Wp%×0.77%
Wc –碳的质量分数
Wp –珠光体所占面积的百分数
20钢45钢
2) 过共析钢 碳的质量分数在0.77～2.11%范围的碳钢为过共析钢。
室温下的组织为层片状珠光体和二次渗碳体，见图 3-4。
用4%硝酸酒精浸蚀，二次渗碳体呈白色网状分布在珠光体周围。
用碱性苦味酸钠溶液热蚀后，渗碳体呈黑色。
3、白口铸铁 含碳量在 2.11～6.69%范围内的铁碳合金为白口铸铁。
根据含碳量的不同又分为亚共晶白口铸铁，共晶白口铸铁，过共晶白口铸铁三类。
1）亚共晶白口铸铁 碳的质量数为 2.11～4.3%，室温组织为珠光体二次渗碳体和低温莱氏体，见图 3-5 。
黑色树枝状为初生奥氏体转变的珠光体，其周围白色网状物为二次渗碳体。
其余为莱氏体，莱氏体中的黑色粒状或短杆状物为共晶珠光体。
图3-5 亚共晶白口铸铁显微组织a 用4%硝酸酒精浸蚀 b
用碱
2) 共晶白口铸铁 碳的质量分数为 4.3%。
室温组织为单一的莱氏体，见图 3-6。
图中黑色的粒状短杆状为珠光体，白色基体为渗碳体。
3) 过共晶白口铸铁 碳的质量分数为 4.3～6.6%之间。
室温组织为一次渗碳体和莱氏体，见图 3-7。
一次渗碳体呈白色长条状，贯穿在莱氏体基体上，其余为共晶莱氏体。
五、实验数据及处理 序号
样品名称 状态
浸蚀剂 显微组织 1 工业纯铁 退火 4%硝酸酒精 F
2 20钢 退火 4%硝酸酒精 F+P
图 3-6共晶白口铸铁组织 图 3-7过共晶白口铸铁组织。
