预分支电缆施工方案
2024年大学工程电缆线路施工组织方案
2024年大学工程电缆线路施工组织方案共分为以下几个部分：一、项目概况本项目为大学工程中的电缆线路施工工程，总建筑面积达到X平方米，涉及X个建筑物，预计安装X公里电缆线路，并需完成X项施工任务。
二、施工方案1. 人员安排施工人员包括工程师、技术工人、电力维修工等，总共约X人。
需根据不同工作环节安排合适的人员，确保施工进度和质量。
2. 设备准备3. 材料准备电缆线路施工需要大量的电缆、接头、保护管等材料，需提前采购并进行分类储存，确保施工顺利进行。
4. 施工流程根据施工图纸和方案，制定详细的施工计划，包括开挖沟槽、敷设电缆、连接接头、进行试验等各个环节，确保施工顺利进行。
5. 安全措施施工现场要做好安全防护工作，包括设置警戒线、穿戴安全防护装备、定期检查施工现场等，确保施工过程中没有安全事故发生。
6. 环保措施施工过程中要注意保护环境，减少噪音和粉尘污染，妥善处理废弃物，确保施工不对环境造成负面影响。
三、质量控制1. 施工过程中要严格按照规范要求进行，确保电缆线路的安装质量达到设计要求。
2. 每个工序完成后要进行质量检查，发现问题及时整改，确保施工质量符合标准。
四、进度控制1. 制定详细的施工计划，包括各个工序的开始时间、完成时间，根据实际情况及时调整计划，确保施工进度顺利进行。
2. 每日进行施工进度检查，及时发现问题并采取措施解决，确保整体工程进度不受影响。
五、经费控制1. 制定详细的经费预算，包括人工费、设备材料费、环保费等各项费用，确保在预算范围内完成工程。
2. 每项费用支出要有明确记录和审批流程，确保经费使用合理合法。
六、施工总结在电缆线路施工完成后，要进行总结评估，包括施工过程中遇到的问题、经验教训，为日后类似工程提供参考。
以上就是2024年大学工程电缆线路施工组织方案的内容，各项工作的顺利进行需要全体施工人员的共同努力和配合。
电缆敷设施工方案
7-3-2、竖直敷设
竖井内电缆可以采用人工敷设，先将整盘电缆运至电气井道的低端楼层，将电缆由下至上采用人力牵引敷设，一根电缆输送到位后由下向上用卡固支架将电缆固定在桥架上，每层至少两个固定点；电缆穿保护管后，用防火材料将管口堵死。
电缆敷设到位后挂上统一规格的标志牌，标志牌间距≤20米，且在进出箱（柜）及转角处必须设置，标志牌上均注明电缆编号、型号规格、路径、起始端点设备名称，标志牌采用无污染的PVC材料制成。
将电缆头套上部套上，与下部对接、套严。如下图：
压电缆芯线接线鼻子
从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
压电缆芯线接线鼻子示意图
根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
7-2-3、放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
7-2-4、电缆的搬运及支架架设
电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛。
7-4-2、技术要求：
7-4-2-1根据具体情况对定制分支电缆
7-4-2-2主电缆和各分支电缆的型号、规格、长度及分支连接的布置；
7-4-2-3上端支承是否用起吊挂具；
7-4-2-4安装方法：电缆从地面拉起或接顶放下；
7-4-2-5允计线盘尺寸和毛重；
7-4-2-6配电系统图和楼层标高剖面图

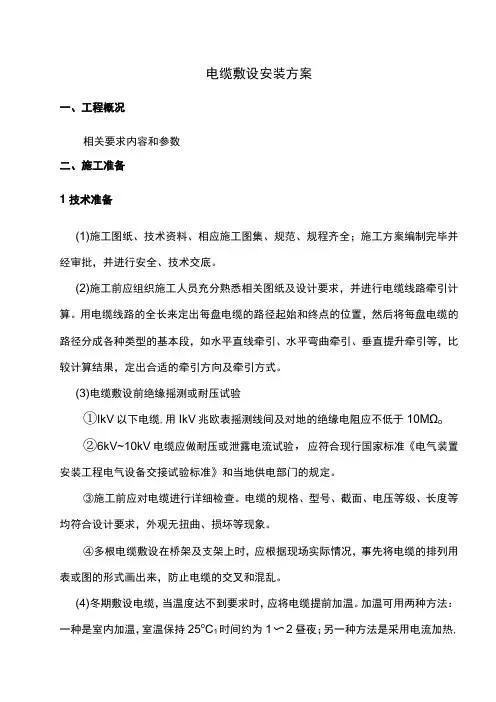

电缆敷设安装方案
电缆敷设安装方案一、工程概况相关要求内容和参数二、施工准备1技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。
(2)施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。
(3)电缆敷设前绝缘摇测或耐压试验①IkV以下电缆,用IkV兆欧表摇测线间及对地的绝缘电阻应不低于10MΩo②6kV~10kV电缆应做耐压或泄露电流试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》和当地供电部门的规定。
③施工前应对电缆进行详细检查。
电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。
④多根电缆敷设在桥架及支架上时，应根据现场实际情况，事先将电缆的排列用表或图的形式画出来，防止电缆的交叉和混乱。
(4)冬期敷设电缆，当温度达不到要求时，应将电缆提前加温。
加温可用两种方法：一种是室内加温，室温保持25o C1时间约为1〜2昼夜；另一种方法是采用电流加热,方法是将电缆一端的线芯短路,并密封严密，另一端通入电流形成回路，使电缆本身加热。
电缆加热时,电缆表面的温度不应超过下列数值3kV及以下电缆4(TU6kV~WkV电缆35o C o加热后，电缆应尽快敷设。
2、材料准备(1)所有电缆应具有出厂合格证、生产许可证、〃ccc〃认证标识；其规格型号及电压等级应符合设计要求。
(2)每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
(3)电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。
橡套、塑料电缆外及绝缘层无老化及裂纹。
(4)电缆的其他附属材料：电缆盖板、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。

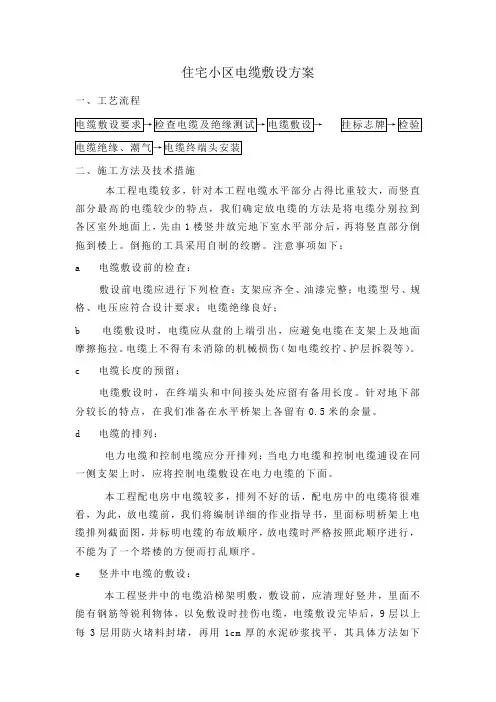

住宅小区电缆敷设方案
住宅小区电缆敷设方案一、工艺流程二、施工方法及技术措施本工程电缆较多，针对本工程电缆水平部分占得比重较大，而竖直部分最高的电缆较少的特点，我们确定放电缆的方法是将电缆分别拉到各区室外地面上，先由1楼竖井放完地下室水平部分后，再将竖直部分倒拖到楼上。
倒拖的工具采用自制的绞磨。
注意事项如下：a 电缆敷设前的检查：敷设前电缆应进行下列检查：支架应齐全、油漆完整；电缆型号、规格、电压应符合设计要求；电缆绝缘良好；b 电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面摩擦拖拉。
电缆上不得有未消除的机械损伤（如电缆绞拧、护层拆裂等）。
c 电缆长度的预留：电缆敷设时，在终端头和中间接头处应留有备用长度。
针对地下部分较长的特点，在我们准备在水平桥架上各留有0.5米的余量。
d 电缆的排列：电力电缆和控制电缆应分开排列；当电力电缆和控制电缆逋设在同一侧支架上时，应将控制电缆敷设在电力电缆的下面。
本工程配电房中电缆较多，排列不好的话，配电房中的电缆将很难看，为此，放电缆前，我们将编制详细的作业指导书，里面标明桥架上电缆排列截面图，并标明电缆的布放顺序，放电缆时严格按照此顺序进行，不能为了一个塔楼的方便而打乱顺序。
e 竖井中电缆的敷设：本工程竖井中的电缆沿梯架明敷，敷设前，应清理好竖井，里面不能有钢筋等锐利物体，以免敷设时挂伤电缆，电缆敷设完毕后，9层以上每3层用防火堵料封堵，再用1cm厚的水泥砂浆找平，其具体方法如下图示：f 照明干线竖向部分采用预分支电缆，为确保电缆分支在每层的高度均一致，在定货前应和生产厂家的技术人员现场实测实量，绘制出详细的电缆竖向分支示意图，再由厂家根据示意图进行加工。
g 由于电缆存在着一定的热胀冷缩，电缆的分支部分和电表连接时，应留有一定的余量，以便于电缆干线部分轻微的上下移动。
h 电缆的标识：。
高层住宅多用预分支电缆还是用穿刺线夹？
4 分支YJV-95 米 12 41 492
5 分支YJV-50 米 6 22.5 135
6 分支头95/95 个 6 350 2100
7 分支头50/50 个 3 290 845070
8 吊头YDF-GJ-02 个 5 90 450
1.穿刺线夹选型简单方便，订货周期短，能满足建筑市场需要；
2.穿刺线夹施工快捷，维修方便，可节约工日；
3.性价比合理，可节约投资。
穿刺线夹也有缺点，易氧化腐蚀，易松动，维修不便
2、 经济性对比
在同负荷和同安装条件的情况下，应用西卡姆穿刺连接器和应用分支电缆相比，材料费用要大大节剩特别对于低容量系统来讲，选用统一电流等级的穿刺线夹做电缆分支方式，材料费用的缩减就更加明显，加上安装方便，节省了现场施工劳力，总的建筑工程造价则会大大降低。
一般情况下，采用西卡姆穿刺连接器要比预分支电缆的工程造价低20%~30%。
下面仅以一电表箱进线敷设为例做一对比。
使用电缆西卡Leabharlann 穿刺连接器TTD201FJ 工程造价
序号 名称规格 单位 数量 单价(元) 金额(元)
1 电缆YJV-4*95+1*50 米 60 186 11160
2 穿刺线夹TTD201FJ 个 6 108 648
3 出线BV-95 米 12 32 384
工程举例：现以我公司所承建的项目为例，将这两种施工方案的住宅部分电缆敷设工程的造价做一详细比较。
本工程建筑面积52927m2,地下三层，地上19 层。其中住宅用配电室均在地下二层，地上二层、三层间为设备夹层，三层以上为公寓住宅。每层有5 强电竖井，每层每竖井设一表箱，每表箱供电计量范围3-4 户。按设计图纸要求，供电主电缆采用YJV-4*95+1*25,每路电缆每相供一个竖井的一层(即一表箱)，零线地线共用。全楼共有70 个表箱，分别由24 根电缆供电。
住宅楼电气系统工程施工方案
住宅楼电气系统工程施工方案1 说明及基本要求1.1 线路敷设a) 电源进户电缆线型号及规格由供电局确定，穿钢管埋地引进户；配电间至客梯(消防电梯)、公用照明的引出线采用ZCN-YJV阻燃耐火交联聚乙烯绝缘电力电缆沿桥架及强电井敷设，至消防潜污泵的引出线采用NBV-450/750V耐火型铜芯塑料绝缘线穿保护管暗敷，以放射的形式配电给各用电设备。
b) 住户照明：配电间引出线采用ZC-YJV阻燃交联聚乙烯绝缘电力电缆沿桥架敷设至强电竖井，转接为阻燃型预制多芯分支电缆YFD-ZC-YJV，沿竖井垂直桥架至各层电能计费表箱；电能计费表箱后支线采用BV-450/750V型铜芯塑料绝缘线(接地线专用线为黄绿双色线)，穿无增塑型硬质塑料管暗敷至各住户配电箱，住户配电箱后导线采用BV-450/750V型铜芯塑料绝缘线穿无增塑型硬质塑料管沿墙、楼板暗敷。
c) 公灯照明：由地下室配电间引出采用ZCN-YJV阻燃耐火交联聚乙烯绝缘电力电缆沿桥架至强电竖井双电源切换箱ALT，经ALT通过YFD-ZC-YJV阻燃型预制多芯分支电缆沿桥架敷设至各层公用照明配电箱，各层公用照明配电箱后及地下层，采用(耐火)型铜芯塑料绝缘线(N)BV-450/750V(接地线专用线为黄绿双色线)，穿无增塑型硬质塑料管(PC)沿墙暗敷至各用电设备，地下层采用穿厚壁热镀锌钢管沿墙暗敷。
d) 楼宇访客系统电源引自公用照明配电箱，采用BV-450/750V型铜芯塑料绝缘线暗敷，穿管方式同照明回路。
e) 所有金属线槽及管线在穿越防火分区及楼板处均应做防火封堵；金属线槽尚应设置防火措施；消防配电设备应设有明显标志加以与别的设备区分；桥架内消防电源电缆与非消防电源电缆、常用电源电缆与备用电源电缆间应用防火隔板隔开。
f) 金属线槽敷设支架间距：水平段为1.5m，垂直段为1.0m，详见图集《线槽配线安装》96D301-1；g) 预分支电缆安装方法参照图集《预制分支电力电缆安装》00D101-7。
预分支电缆施工方案完整
预分支电缆施工方案完整第一篇范本-正式风格：预分支电缆施工方案完整一、引言在电力设备安装及建设领域，预分支电缆的施工方案是确保电力系统正常运行的重要环节之一。
本旨在详细介绍预分支电缆施工方案的具体步骤和注意事项，以保证施工过程的安全性和效率。
二、施工前准备1. 施工前的调查研究：针对预分支电缆施工区域进行细致调查，了解地形地貌、周边环境、地下管线等情况，以制定合理的施工方案。
2. 材料和设备准备：根据预分支电缆的规格和数量，采购所需的材料和设备，确保其质量符合相关标准，并做好储备和保养工作。
三、施工流程1. 线路布置：根据设计图纸，确定预分支电缆的布置路径和走向，合理安排并标记施工区域。
2. 地面准备：清理施工区域的杂物和垃圾，确保地面平整整洁，并进行必要的基础工程。
3. 预埋管道安装：根据设计要求，进行预分支电缆的埋地管道敷设，包括材料选择、管道铺设和防护措施等。
4. 电缆敷设：将预分支电缆按照设计要求进行敷设，并注意保护电缆的外包装，避免损坏。
5. 连接和绝缘：对预分支电缆进行连接和绝缘处理，确保电缆之间的连接牢固可靠，绝缘性能良好。
6. 安装和调试：将电缆连接至设备和电源端，进行接地和测试等工作，并确保电力系统正常运行。
四、施工安全1. 安全防护措施：在施工现场设置明显的安全警示标志和防护措施，包括安全帽、防护眼镜、防滑鞋等，并完善施工安全管理。
2. 操作规范：严格按照施工操作规范进行施工，确保工人的安全和健康，避免事故发生。
五、验收和保养1. 施工验收：对预分支电缆施工的质量进行验收，包括电缆的连接、绝缘和运行情况等。
2. 保养维护：做好预分支电缆的保养和维护工作，及时处理可能出现的故障和问题。
六、附件本所涉及的附件包括：设计图纸、材料采购清单、设备清单、验收报告等。
七、法律名词及注释本所涉及的法律名词及注释如下：第二篇范本-简洁风格：预分支电缆施工方案完整一、引言本旨在详细介绍预分支电缆施工方案的具体步骤和注意事项，以确保电力系统的正常运行。
预分支电缆施工方案
预分支电缆施工方案1. 引言在电力工程中，预分支电缆是将电力供应从主电源分配到不同的终端装置的一种常见方式。
预分支电缆的施工对于电力工程的可靠性和稳定性起着重要作用。
本文将介绍预分支电缆施工方案的具体步骤和注意事项。
2. 施工前准备在进行预分支电缆施工前，需要进行必要的准备工作。
以下是准备工作的步骤：2.1 确定施工区域首先需要确定预分支电缆的施工区域，包括终端装置的位置和主电源的位置。
在确定施工区域后，需要详细测量和记录电缆的长度和直径等参数，以便安装和调试。
2.2 确定电缆规格和类型根据项目需求和设计要求，确定所需的电缆规格和类型。
电缆规格包括电压等级、截面积、绝缘材料等；电缆类型包括低压电缆、中压电缆或高压电缆等。
2.3 安全评估和规划在施工前，需要进行相关的安全评估和规划，确保施工过程中工作人员和设备的安全。
需要制定施工计划，并安排人员和设备，确保施工过程中的安全和顺利进行。
3. 施工步骤预分支电缆的施工主要包括以下步骤：3.1 埋设电缆首先需要将电缆埋设于地下或穿过建筑物的管道中。
在埋设电缆前，需清理施工区域，保证地面或管道平整和无障碍。
然后使用合适的挖掘工具，挖掘管道或沟槽，将电缆谨慎地放置其中。
3.2 连接终端装置将电缆的末端连接到终端装置上。
在连接过程中，需要确保连接的可靠性和稳定性。
根据电缆的接线规范，逐一连接电缆的相应导线到终端装置的接线端子上。
3.3 连接主电源连接预分支电缆的另一端到主电源上。
同样需要遵循相应的接线规范和安全标准，确保电缆连接的牢固和正确。
3.4 测试和调试电缆连接完成后，需要进行测试和调试，确保预分支电缆的正常运行。
进行电阻测量、绝缘电阻测试和接地测试等，以验证电缆的功效和安全性。
4. 施工注意事项在进行预分支电缆施工时，需要注意以下事项：4.1 安全第一施工过程中，安全是首要考虑的因素。
确保工作人员佩戴必要的个人防护装备，如安全帽、绝缘手套等。
禁止在有高温或高压的情况下施工，严禁短路、过载等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预分支电缆施工方案
一、前言：
预制分支电力电缆是适应现代化生产的一种新型主干、分支一体的电力电缆。
其最大特点是将原来由工人现场手工制作的主干、分支电缆接头移到工厂, 由专用设备加工预制, 在分支头的生产中采用了膨胀、密封、绝缘、注塑等工艺, 从而保证了接头的质量，提高了供电的可靠性。
预制分支电力电缆分支接头由联接件、分支护套构成, 是预制分支电力电缆的主要部分。
每套分支电缆有若干绝缘分支接头, 其作用是把干线和支线固定在一起。
使用冷压模具压缩技术制成分支接头, 并在极短时间内模塑绝缘。
各生产厂家接头外观和尺寸存在一定差异, 但其结构基本相同。
预分支电缆绝缘吊头，主要承受电缆重量和敷设的牵引力，大截面积的电缆自重过大时，可以加辅助牵引缆绳，以保护电缆不受损伤。
电缆牵引到位后做末端固定，其上部挂钩和电缆导体应有足够的绝缘程度。
预分支电缆和普通电缆最本质区别在于分支连接体的采用，所以连接体的性能是预分支电缆的关键。
分支连接体把主干线电缆和分支电缆联为一体，并在工厂做聚缘防潮处理，从而保证具有良好的性能。
预分支电缆可以在电缆沟、电缆隧道、电缆竖井、等多种方式敷设，本工程在电缆竖井内敷设。
可广泛用于工业与民用建筑1KV一下动力和照明供电系统。
图1：预分支电缆图样
二、编制依据
《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收标准》GB50303、《预分支电力电缆安装图集》标准图集00D101-7
二、主要技术内容
3.1电缆型号
本工程所使用的羽根直树电缆主要型号有：WDZA-YJY 4*150+1*70、WDZA-YJY 4*185+1*95
3.2.预分支电缆的质量验收要求
a、型号规格及电压等级符合设计要求, 并有合格证, 电缆合格证上有许可证编号。
每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆外观完好无损, 护套无老化及裂纹, 电缆封头严密。
b、电缆敷设前应具备条件: 预留洞, 预埋件符合设计要求, 井道内饰完成, 地坪结束。
3.3预制分支电缆敷设
a、预制分支电力电缆出厂时一般成盘包装,，敷设时，电缆盘的支撑方向与普通电缆一致。
b、检查电缆通道, 确认分支电缆是否能通过孔洞。
电缆顶端用PVC封头帽作防水处理, 再用热缩管压紧加强。
c、本工程预分支电缆采用下方线形式，电缆由建造物的底部使用卷扬机向上吊装，提升方法见图2，施工具体工具见表1。
d、吊装时，采用拉力足够（可承受电缆重量的4倍）的绳索与电缆提升网套妥善扣接，不可直接拖拽电缆。
e、对各个环节进行检查确认无误后, 启动卷扬机开始将电缆向上吊装。
在吊装过程中，吊装速度不大于5m/min，并在连续长度上进行监视，在发生突发故障时，采取措施防止电缆与电气井壁或楼板碰撞或卡拉。
f、提升用的电缆到达房顶时, 将网套挂在预埋钓钩上。
预分支电缆出厂是卷绕在电缆盘上的，支线电缆紧紧绑扎在主电缆上，安装时，只电缆先固定固，定间距1.5 ～2m。
然后将支线电缆的捆绑解开，注意不可过分强拉支线电缆。
g、主干电缆的提升网套供提升和安装用，在提升网套悬挂后，应在24小时内完成主干电缆的固定。
h、预分支电缆平行敷设时，电缆中心距离为电缆外径的2倍。
i、电缆与桥架内横档支撑的每个接触处，采用尼龙或非导磁材料或不形成闭合磁场的装置固定。
j、预制分支电缆首末端、分支处挂电缆牌
图2：吊装示意图
注: 图中1、2、3、4、5、6、7、参见施工用主要设备材料表
序号名称单位数量
表1：施工主要设备材料表
三、施工中应注意事项
a1检查预制分支部分是否能安全通过孔洞。
b1制定详细的预防措施, 防止提升过程中分
支部分在穿过孔洞时受损伤。
c1提升过程中不要对分支线施加张力。
d1使用电缆重量4倍以上强度的提升绳索。
e1电缆提升完毕后, 应立即用适当的方法加
以固定, 以免电缆坠落受损。
f1为防止涡流效应单芯电缆严禁使用铁质夹
具。
预制分支电力电缆因具有优良的供电可靠性、
经济性、良好的抗震性、气密性、防水性、施工方便性, 必将广泛应用于高层建筑供电系统。
质量保证措施
预制分支电力电缆出厂时是缠扎在电缆盘上或是绑扎成圈，并将分支电缆紧紧地绑扎固定在主干电缆上，为防止在运输及安装过损伤分支接头，应对分支接头根部分电缆与主干电缆紧密绑扎固定，并在分支接头外部用橡胶套帽进行保护。
预分支电力电缆订货选型时，除向生产厂家提供主干电缆的规格和长度外，还要提供建筑物楼层层高剖面图，分支接头据楼层地坪高度，。
