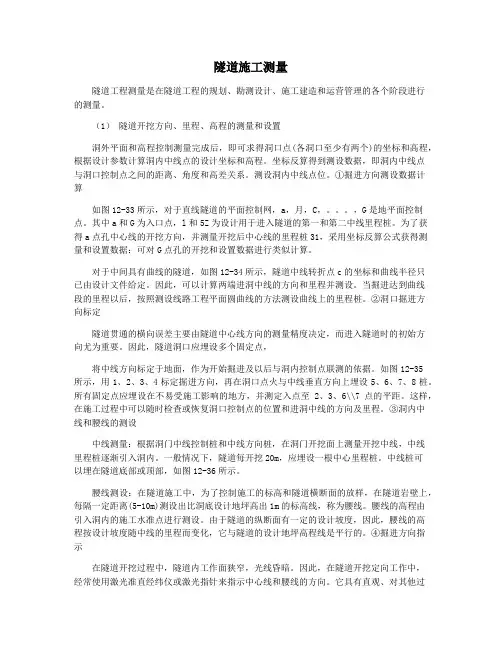

隧道施工测量隧道工程测量是在隧道工程的规划、勘测设计、施工建造和运营管理的各个阶段进行的测量。
（1）隧道开挖方向、里程、高程的测量和设置洞外平面和高程控制测量完成后，即可求得洞口点(各洞口至少有两个)的坐标和高程，根据设计参数计算洞内中线点的设计坐标和高程。
坐标反算得到测设数据，即洞内中线点与洞口控制点之间的距离、角度和高差关系。
测设洞内中线点位。
①掘进方向测设数据计算如图12-33所示，对于直线隧道的平面控制网，a，月，C，。
，G是地平面控制点。
其中a和G为入口点，l和5Z为设计用于进入隧道的第一和第二中线里程桩。
为了获得a点孔中心线的开挖方向，并测量开挖后中心线的里程桩31，采用坐标反算公式获得测量和设置数据：可对G点孔的开挖和设置数据进行类似计算。
对于中间具有曲线的隧道，如图12-34所示，隧道中线转折点c的坐标和曲线半径只已由设计文件给定。
因此，可以计算两端进洞中线的方向和里程并测设。
当掘进达到曲线段的里程以后，按照测设线路工程平面圆曲线的方法测设曲线上的里程桩。
②洞口掘进方向标定隧道贯通的横向误差主要由隧道中心线方向的测量精度决定，而进入隧道时的初始方向尤为重要。
因此，隧道洞口应埋设多个固定点，将中线方向标定于地面，作为开始掘进及以后与洞内控制点联测的依据。
如图12-35所示，用1、2、3、4标定掘进方向，再在洞口点火与中线垂直方向上埋设5、6、7、8桩。
所有固定点应埋设在不易受施工影响的地方，并测定入点至2、3、6\\7点的平距。
这样，在施工过程中可以随时检查或恢复洞口控制点的位置和进洞中线的方向及里程。
③洞内中线和腰线的测设中线测量：根据洞门中线控制桩和中线方向桩，在洞门开挖面上测量开挖中线，中线里程桩逐渐引入洞内。
一般情况下，隧道每开挖20m，应埋设一根中心里程桩。
中线桩可以埋在隧道底部或顶部，如图12-36所示。
腰线测设：在隧道施工中，为了控制施工的标高和隧道横断面的放样，在隧道岩壁上，每隔一定距离(5-10m)测设出比洞底设计地坪高出1m的标高线，称为腰线。
如何进行隧道工程施工测量与监控
如何进行隧道工程施工测量与监控隧道工程是一项复杂而关键的建筑工程，其施工测量与监控是确保项目质量和安全的重要环节。
本文将介绍如何进行隧道工程施工测量与监控，以帮助读者全面了解该过程。
1. 测量前的准备工作在开始施工测量之前，必须进行一系列准备工作。
首先，需要制定详细的施工测量方案，包括测量方法、仪器设备选择和布置等。
其次，需要确定测量控制的基准点，以确保测量结果的准确性和可靠性。
同时，还需要对测量现场进行调查和踏勘，了解地形地貌、地质构造等因素，以便合理确定测量方案。
2. 施工测量的内容和方法隧道工程施工测量包括纵向测量、横断面测量、隧道轴线测量和管片安装测量等。
其中，纵向测量主要是对隧道的纵向坡度、纵断面的几何尺寸进行测量；横断面测量主要是对隧道断面的几何形状进行测量；隧道轴线测量主要是测量隧道的轴线位置和曲线半径等参数；管片安装测量主要是对管片的安装位置、水平度和垂直度进行测量。
在进行测量时，可以采用传统的测量方法，如全站仪和测量尺等，也可以使用现代化的激光测量仪器、GNSS定位系统等。
3. 测量数据的处理和分析在进行施工测量后，需要对测量数据进行处理和分析。
首先，需要对测量数据进行检查和校正，确保数据的准确性和可靠性。
其次，需要对测量数据进行处理，计算出相应的测量结果，如隧道的几何尺寸、轴线位置等。
最后，需要对测量结果进行分析，与设计要求进行比对，以确定施工的合格性和进展情况。
4. 施工监控的方法和技术为了保证隧道工程的安全和质量，需要进行施工监控。
施工监控主要包括沉降监测、应力监测和变形监测等。
沉降监测是通过测量隧道或周围地面的沉降量，来判断隧道开挖对地表的影响；应力监测是通过测量隧道内部的应力变化，来评估隧道结构的稳定性；变形监测是通过测量隧道断面的变形量，来确定隧道的形变情况。
为了实现施工监控，可以采用传统的监测方法，如人工测量和离散点监测等，也可以使用现代化的监测技术，如全站仪监测、激光扫描监测和遥感监测等。
隧道施工测量PPT课件
隧道施工测量的流程和步骤
建立施工控制网
根据隧道施工要求，建立平面和高程 控制网，为施工放样和监测提供基准。
02
施工放样
根据控制网数据，进行隧道进出口、 中线、开挖边界等的施工放样。
01
竣工测量
在隧道施工完成后，进行竣工测量和 资料整理，形成完整的竣工资料。
05
03
监测与调整
在施工过程中，对隧道围岩、支护结 构等进行变形和位移监测，及时调整 施工参数，确保施工安全。
重要性
隧道施工测量是确保隧道施工质 量和安全的关键环节，对于控制 施工误差、提高工程质量、保障 运营安全具有重要意义。
隧道施工测量的主要任务和内容
确定隧道施工的平面和高程 控制网；
进行隧道进出口的施工放样；
02
01
监测隧道施工过程中的变形
和位移；
03
指导隧道施工中的衬砌、排 水等作业；
04
05
完成竣工测量和资料整理。
隧道中线测量与定向的精度要求较高， 需要定期进行复测和校准，以确保隧 道的准确贯通。
在进行隧道中线测量与定向时，需要 使用全站仪、陀螺仪等测量仪器，对 中线进行测量和定向，确保隧道的掘 进方向与设计一致。
隧道横断面测量与放样
隧道横断面测量与放样的目的是确定隧道横断面的形状和尺寸，为施工提供准确的依据。
测量人员的组织与培训
人员组织
组建专业的测量团队，明确各岗位的职责和分工。
培训
对测量人员进行专业技能培训，提高团队的整体素质和协作能力。
测量方案的制定与审核
方案制定
根据隧道施工的特点和要求，制定详细的测量方案，包括测量流程、精度要求、 数据处理等内容。
方案审核
隧道工程施工测量规范
隧道工程施工测量规范一、概述隧道工程施工测量是隧道工程的重要组成部分，它是保证隧道工程质量、安全、进度和投资控制的重要手段。
本规范明确了隧道工程施工测量的基本要求、工作内容、方法和技术指标，适用于新建、扩建和改建隧道工程施工测量工作。
二、基本要求1. 隧道工程施工测量应遵循国家有关法律法规、标准和规范，结合工程实际情况，制定合理的施工测量方案。
2. 隧道工程施工测量应由具有相应资质的测量单位承担，测量人员应具备相应的专业技术资格。
3. 隧道工程施工测量应采用先进的技术设备和方法，确保测量数据准确、可靠。
4. 隧道工程施工测量应建立健全质量保证体系，加强过程控制，确保测量质量。
5. 隧道工程施工测量应加强与设计、施工、监理等单位的沟通与协调，确保测量工作顺利进行。
三、工作内容1. 控制测量：包括地面控制测量、地下控制测量和贯通测量。
2. 施工放样：包括隧道中心线、边线、高程等放样。
3. 施工监测：包括隧道施工过程中的位移、收敛、拱顶下沉等监测。
4. 竣工测量：包括隧道工程完工后的全面测量，为工程验收提供数据依据。
四、方法和技术指标1. 控制测量：（1）地面控制测量应采用附合路线形式或同精度的其他形式。
（2）地下控制测量应在隧道贯通后采用附合路线形式重新布设和施测。
（3）贯通测量误差应符合以下要求：横向贯通测量误差≤50mm，高程贯通测量误差≤25mm。
2. 施工放样：（1）隧道中心线放样误差应≤10mm。
（2）边线放样误差应≤20mm。
（3）高程放样误差应≤10mm。
3. 施工监测：（1）位移监测误差应≤5mm。
（2）收敛监测误差应≤10mm。
（3）拱顶下沉监测误差应≤10mm。
4. 竣工测量：（1）隧道中心线、边线、高程等测量误差应符合施工放样要求。
（2）隧道工程完工后的全面测量，应确保测量数据准确、可靠。
五、质量保证措施1. 建立健全质量保证体系，明确质量责任。
2. 加强测量人员培训，提高测量技术水平。
隧道内施工测量及计算

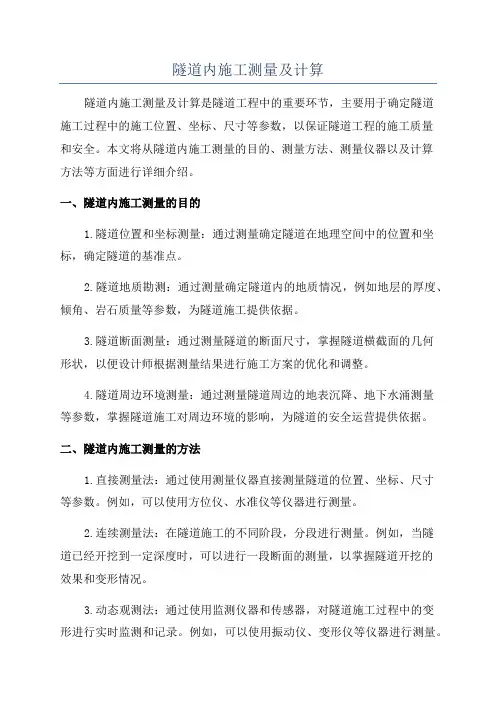

隧道内施工测量及计算隧道内施工测量及计算是隧道工程中的重要环节，主要用于确定隧道施工过程中的施工位置、坐标、尺寸等参数，以保证隧道工程的施工质量和安全。
