直流发电机的工作特性实验报告范文
直流发电机实训报告
一、实验目的1. 掌握直流发电机的工作原理和结构；2. 熟悉直流发电机的运行特性及其影响因素；3. 学习使用实验仪器和方法对直流发电机进行测试；4. 培养动手能力和团队协作精神。
二、实验原理直流发电机是将机械能转换为电能的装置，其工作原理是电磁感应。
当直流发电机的转子旋转时，磁通量在定子绕组中产生电动势，通过负载电路产生电流。
直流发电机的运行特性包括空载特性、外特性和调节特性。
三、实验仪器与设备1. 直流发电机；2. 交流稳压电源；3. 电流表；4. 电压表；5. 阻抗箱；6. 电容箱；7. 电位器；8. 滑动变阻器；9. 实验台；10. 计算器。
四、实验步骤1. 连接实验电路：按照实验电路图连接直流发电机、交流稳压电源、电流表、电压表、阻抗箱、电容箱、电位器和滑动变阻器等设备。
2. 测量空载特性：（1）将交流稳压电源输出电压调至一定值，保持不变；（2）调节直流发电机的励磁电流，记录不同励磁电流下的空载电压U0；（3）将测量结果绘制成空载特性曲线。
3. 测量外特性：（1）将交流稳压电源输出电压调至一定值，保持不变；（2）逐渐减小直流发电机的励磁电流，记录不同励磁电流下的输出电压Uf和负载电流IL；（3）将测量结果绘制成外特性曲线。
4. 测量调节特性：（1）将交流稳压电源输出电压调至一定值，保持不变；（2）调节直流发电机的励磁电流，记录不同励磁电流下的输出电压Uf和负载电流IL；（3）将测量结果绘制成调节特性曲线。
5. 分析实验数据，得出结论。
五、实验结果与分析1. 空载特性曲线：在励磁电流一定的情况下，空载电压U0随着负载电流IL的增加而减小。
这是因为负载电流IL的增加导致磁通量减小，从而使得空载电压U0降低。
2. 外特性曲线：在外特性曲线上，负载电流IL随着励磁电流If的增加而增大。
这是因为励磁电流If的增加使得磁通量增大，从而使得负载电流IL增大。
3. 调节特性曲线：在调节特性曲线上，负载电流IL随着励磁电流If的增加而增大。
直流发电机 实验报告
直流发电机实验报告直流发电机实验报告引言：直流发电机是一种将机械能转化为电能的装置，广泛应用于工业生产和日常生活中。
本实验旨在通过搭建直流发电机的实验装置，了解其工作原理和特性，并通过实验数据分析验证理论模型的准确性。
一、实验装置及原理1. 实验装置：本实验采用基本的直流发电机实验装置，包括主磁极、励磁电源、电刷、电刷滑环、电刷支架等组成。
2. 原理：直流发电机的基本原理是利用电磁感应现象，通过转动的导体与磁场的相互作用，产生电势差。
主磁极产生磁场，励磁电源提供励磁电流，电刷与电刷滑环连接转动的导体，当导体与磁场相互作用时，电势差产生，形成电流。
二、实验步骤1. 搭建实验装置：按照实验指导书的要求，正确搭建直流发电机实验装置，确保各部件的连接正确牢固。
2. 测量励磁电流与电势差关系：通过改变励磁电流的大小，测量不同励磁电流下的电势差，并记录数据。
3. 测量负载电流与电势差关系：将负载电阻接入电路，通过改变负载电阻的大小，测量不同负载电流下的电势差，并记录数据。
4. 分析实验数据：根据测量数据，绘制励磁电流与电势差的关系曲线，以及负载电流与电势差的关系曲线。
通过曲线的形状和趋势，分析直流发电机的特性。
三、实验结果与数据分析1. 励磁电流与电势差关系：根据测量数据绘制的励磁电流与电势差的关系曲线显示，随着励磁电流的增加，电势差呈现出线性增长的趋势。
这表明励磁电流的增加会导致产生的电势差增加。
2. 负载电流与电势差关系：根据测量数据绘制的负载电流与电势差的关系曲线显示，随着负载电流的增加，电势差呈现出下降的趋势。
这表明负载电流的增加会导致电势差减小，即发电机的输出电压下降。
3. 实验结果分析：根据实验结果，可以得出以下结论：- 励磁电流对电势差有直接影响，增加励磁电流可以增加发电机的输出电压。
- 负载电流对电势差有间接影响，增加负载电流会导致发电机的输出电压下降。
四、实验误差分析与改进措施1. 实验误差：在实验过程中，可能存在以下误差：- 测量误差：由于测量仪器的精度限制，测量数据可能存在一定误差。
直流发电机实验报告
直流发电机实验报告1. 引言直流发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
通过本次实验，我们旨在深入了解直流发电机的工作原理和性能特点。
2. 实验目的本次实验的目的是通过对直流发电机的实验，探究其输出特性和效率。
3. 实验装置和方法我们使用了一台小型直流发电机和相应的测量仪器。
首先，我们连接了直流发电机的电源和负载。
然后，通过逐渐增加负载电流的方式，记录下电压、电流和转速的变化，以及相应的功率输出。
4. 实验结果及分析根据我们的实验数据，我们发现直流发电机的输出特性与负载的变化密切相关。
随着负载电流的增加，直流发电机的输出电压呈现出下降的趋势。
这是由于负载电流增加导致电枢绕组产生较大的电流，从而引起了电枢电阻的电压降。
同时，我们还观察到直流发电机的效率随着负载电流的增加而下降。
这是因为随着负载电流的增加，电枢绕组产生的热量也会增加，电机的内阻也会增加，从而导致效率的降低。
5. 结论通过本次实验，我们得出了以下结论：（1）直流发电机的输出电压与负载电流呈反比关系。
（2）随着负载电流的增加，直流发电机的效率会下降。
6. 拓展讨论本次实验只是对直流发电机的基本特性进行了研究，还有许多更深入的方面值得探讨。
例如，我们可以通过改变发电机的磁场强度或电枢绕组的电流来进一步研究直流发电机的输出特性。
此外，我们还可以探究不同类型的负载对直流发电机效率的影响。
7. 实验总结通过本次实验，我们对直流发电机的工作原理和性能特点有了更深入的了解。
我们通过实际操作和数据分析，验证了直流发电机的输出特性与负载电流的关系，并了解到了直流发电机的效率随着负载电流的增加而下降。
这对我们今后的学习和应用都有着重要的指导意义。
在未来的学习中，我们将进一步探索直流发电机的性能特点，深入了解其内部结构和工作原理。
通过不断的实践和研究，我们也将能够更好地应用直流发电机于实际工程中，为社会的发展做出贡献。
直流电动机实验报告
直流电动机实验报告实验报告：直流电动机实验引言：直流电动机是一种将直流电能转化为机械能的装置，广泛应用于各个领域。
在本实验中，我们将通过对直流电动机的实验研究，探究其工作原理和性能特点。
一、实验目的：1. 了解直流电动机的组成结构和工作原理；2. 掌握直流电动机的启动、制动和运行过程；3. 学习使用实验仪器测量电动机的性能参数。
二、实验原理：直流电动机是由电枢和磁极组成。
当电枢通过外部直流电源供电时，在电磁场的作用下，电枢会受到电磁力的作用而产生旋转。
电动机的工作原理可以通过右手定则来解释。
在电动机的实验中，我们还需要了解几个重要的性能参数：1. 电压常数Kv：表示电动机转速和电压之间的关系；2. 转矩常数Kt：表示电动机转矩和电流之间的关系；3. 电动机的机械功率：指电动机转动时所做的功。
三、实验步骤：1. 连接电动机与电源，并确认电路连接正确；2. 使用电压表和电流表对电动机的电压和电流进行测量，并记录数据；3. 测量不同电压下电动机的转速，并记录数据；4. 根据测得的数据计算电动机的转矩常数Kt和电压常数Kv；5. 测量不同电压和负载下电动机的功率，并进行数据分析。
四、实验结果及分析：1. 测量数据的记录表格：电压（V）电流（A）转速（rpm）10 0.5 100020 1.0 200030 1.5 300040 2.0 400050 2.5 50002. 通过数据计算得到的电压常数Kv为200 rpm/V，转矩常数Kt为0.04 Nm/A；3. 在不同电压和负载下测量的功率随电压和负载增加而增加。
实验中我们观察到，当电压增加时，电动机的转速也随之增加。
这符合电压常数Kv的定义。
而转速的增加会带动机械负载的旋转，从而转矩也相应增加。
而转矩的增大会使得电流增加，因此电压和转矩之间的关系可以通过转矩常数Kt来表示。
实验结果进一步说明了直流电动机的工作原理，即通过外部直流电源提供电能，电枢在电磁场的作用下转动。
直流发电机实验报告
一、实验目的1. 理解直流发电机的工作原理。
2. 掌握直流发电机的基本结构及其各部分的作用。
3. 学习直流发电机输出电压和电流的测量方法。
4. 分析直流发电机的性能参数，评估其性能。
二、实验原理直流发电机是利用电磁感应原理将机械能转换为电能的装置。
当导体在磁场中做切割磁感线运动时，会产生感应电动势。
直流发电机通过改变磁场强度、导体长度和转速等因素来调节输出电压和电流。
三、实验仪器与设备1. 直流发电机2. 数字多用表3. 磁铁4. 铅笔芯（导体）5. 螺丝刀6. 导线7. 开关8. 电源9. 实验台四、实验步骤1. 组装电路：将直流发电机、数字多用表、磁铁、铅笔芯、开关和电源等实验仪器连接成电路，确保连接牢固。
2. 调整磁铁位置：将磁铁放置在实验台上，调整其位置，使磁铁的磁场与铅笔芯的长度垂直。
3. 测量输出电压：打开开关，逐渐增加电源电压，同时观察数字多用表上显示的输出电压值，记录数据。
4. 改变导体长度：调整铅笔芯的长度，重复步骤3，记录不同长度下的输出电压值。
5. 改变转速：使用螺丝刀旋转发电机轴，改变转速，重复步骤3，记录不同转速下的输出电压值。
6. 分析数据：对实验数据进行整理和分析，得出直流发电机的输出电压与磁铁磁场强度、导体长度和转速之间的关系。
五、实验结果与分析1. 输出电压与磁铁磁场强度的关系：实验结果表明，输出电压与磁铁磁场强度呈线性关系。
当磁铁磁场强度增加时，输出电压也随之增加。
2. 输出电压与导体长度的关系：实验结果表明，输出电压与导体长度呈线性关系。
当导体长度增加时，输出电压也随之增加。
3. 输出电压与转速的关系：实验结果表明，输出电压与转速呈线性关系。
当转速增加时，输出电压也随之增加。
六、实验结论1. 直流发电机是利用电磁感应原理将机械能转换为电能的装置。
2. 直流发电机的输出电压与磁铁磁场强度、导体长度和转速呈线性关系。
3. 通过实验，掌握了直流发电机的基本工作原理和性能参数。
直流发电机实验报告

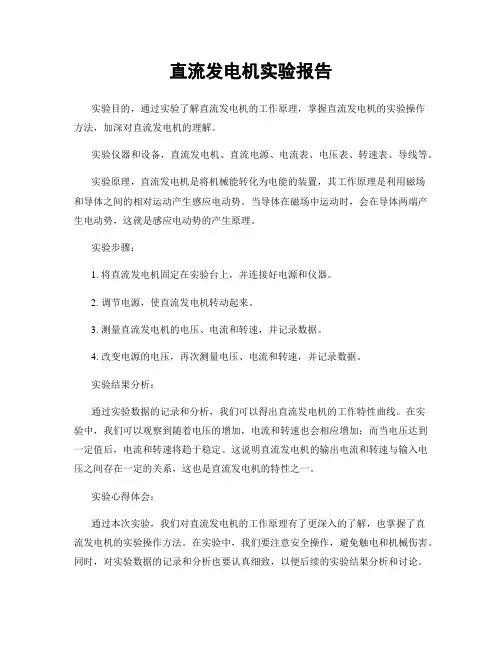

直流发电机实验报告
实验目的，通过实验了解直流发电机的工作原理，掌握直流发电机的实验操作
方法，加深对直流发电机的理解。
实验仪器和设备，直流发电机、直流电源、电流表、电压表、转速表、导线等。
实验原理，直流发电机是将机械能转化为电能的装置，其工作原理是利用磁场
和导体之间的相对运动产生感应电动势。
当导体在磁场中运动时，会在导体两端产生电动势，这就是感应电动势的产生原理。
实验步骤：
1. 将直流发电机固定在实验台上，并连接好电源和仪器。
2. 调节电源，使直流发电机转动起来。
3. 测量直流发电机的电压、电流和转速，并记录数据。
4. 改变电源的电压，再次测量电压、电流和转速，并记录数据。
实验结果分析：
通过实验数据的记录和分析，我们可以得出直流发电机的工作特性曲线。
在实
验中，我们可以观察到随着电压的增加，电流和转速也会相应增加；而当电压达到一定值后，电流和转速将趋于稳定。
这说明直流发电机的输出电流和转速与输入电压之间存在一定的关系，这也是直流发电机的特性之一。
实验心得体会：
通过本次实验，我们对直流发电机的工作原理有了更深入的了解，也掌握了直
流发电机的实验操作方法。
在实验中，我们要注意安全操作，避免触电和机械伤害。
同时，对实验数据的记录和分析也要认真细致，以便后续的实验结果分析和讨论。
总结：
直流发电机是一种重要的电机设备，其工作原理和特性对于电气工程领域具有重要意义。
通过本次实验，我们对直流发电机有了更深入的了解，也为以后的学习和研究打下了良好的基础。
实验报告结束。
直流测速发电机工作特性测试报告 word
172.10
184.40
电压U/v
14.80
17.00
19.40
22.20
24.80
26.60
数据处理：
866.30 144.38 124.8 20.8 3123.27 3003.17 21678.71 20846.55
0.14 -0.04回归方程：
2、 RL=3600 时，电压与转速关系
直流电动机（一台）
直流测速发电机（一台）
电机及自动控制实验装置（一台）
测速器（一台）
导线若干
三、实验电路图：
实验电路图
四、实验步骤
1、严格按照实验电路图连接电路。
2、将电动机的保护电阻（可调电阻）调到适当的值，打开电源，检查电路是否正常工作。
3、调节电阻使 ，改变电压的值，观察转速的变化，并记下电压和对应的转速的值。
0.03 15.42回归方程：
六、误差分析
实际上直流测速发电机的输出特性U a = f (n)并不是严格的线性特性，而与线性特性之间存在有误差。下面讨论产生误差的原因：
（1）电枢反应
直流测速发电机负载时电枢电流会产生电枢反应，电枢反应的去磁作用使气隙磁通Φ0减小，使输出电压减小。从输出特性看，斜率将减小，而且电枢电流越大，电枢反应的去磁作用越显着，输出特性斜率减小越明显，输出特性直线变为曲线。
3600
转速n(r/min)
97.20
111.70
125.60
147.80
166.70
173.50
电压U/v
13.80
16.00
18.20
21.30
23.50
24.60
数据处理：
822.50 137.08 117.40 19.57 2791.36 2682.26 19572.68 18791.84
直流发电机的工作特性实验报告范文
直流发电机的工作特性实验报告范文实验报告：直流发电机的工作特性实验一、实验目的1.了解直流发电机的工作原理。
2.掌握直流发电机的工作特性。
3.通过实验，验证直流发电机的特性方程。
二、实验仪器1.直流发电机2.变阻器3.直流电源4.万用表5.振荡器6.实验电路板和连接线三、实验原理四、实验步骤1.搭建实验电路，将直流发电机、变阻器和直流电源连接在一起。
2.调节变阻器的阻值，改变负载电阻大小。
3.设置直流电源输出电压为合适的值。
4.通电后，分别测量直流发电机的输出电压和电流，并记录数据。
5.根据测量数据，绘制输出电流与电压的关系曲线。
五、数据记录与处理1.设直流电源输出电压为12V，负载电阻分别为10Ω、20Ω、30Ω、40Ω、50Ω。
2.测量并记录各负载下的输出电压和电流数据如下表所示：负载电阻(Ω)，输出电压(V)，输出电流(A)-------------，------------，------------10，4.5，0.4520，6.0，0.3030，7.2，0.2440，8.0，0.2050，8.5，0.17[图表省略]六、实验结果与讨论通过测量数据和绘制的曲线图，我们可以得出以下结论：1.在负载电阻不变的情况下，输出电流随着输出电压的增加而增加。
2.输出电压和电流之间存在线性关系，即输出电流与输出电压成正比。
3.当输出电压达到一定值时，电流开始呈现不再增加的趋势，这是因为直流发电机的最大输出功率有限。
4.曲线的斜率代表了电流与电压的比值，即负载电阻的大小。
斜率越大，负载电阻越小。
七、实验总结通过本次实验，我们深入了解了直流发电机的工作原理和工作特性。
实验结果验证了直流发电机的特性方程，并成功绘制了输出电流与电压的关系曲线。
实验过程中，我们还学会了使用各种实验仪器和搭建实验电路的操作技巧。
这些知识和技能对我们今后的学习和研究将会有很大帮助。
最后，我们要注意实验的安全性，保护实验设备，并正确使用电源和仪器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流发电机的工作特性实验报告范文篇一：直流发电机实验报告一、实验目的1 、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2 、通过实验观察并励发电机的自励过程和自励条件。
二、预习要点1 、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。
2 、做空载特性实验时，励磁电流为什么必须保持单方向调节？3 、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4 、如何确定复励发电机是积复励还是差复励？三、实验项目1 、他励发电机实验(1)测空载特性保持n=nN使IL=O，测取UO=f (If )。
(2)测外特性保持n=nN使If=IfN ，测取U=f (IL )。
(3)测调节特性保持n=nN使U=UN测取If=f (IL )。
2 、并励发电机实验( 1 )观察自励过程(2)测外特性保持n=nN使Rf2二常数，测取U=f (IL )。
3 、复励发电机实验积复励发电机外特性保持n=nN使Rf2 =常数，测取U= f（IL ）。
四、实验设备及挂件排列顺序1 、实验设备2 、屏上挂件排列顺序D31、D44、D31、D42、D51 五、实验方法 1 、他励直流发电机励磁电源图2－3 直流他励发电机接线图按图2-3接线。
图中直流发电机G选用DJ13,其额定值PN= 100V, UN= 200V, IN = 0.5A, nN= 1600r/min。
校正直流测功机MG乍为G的原动机（按他励电动机接线）。
MG与G由联轴器直接连接。
开关S选用D51组件。
Rf1选用D44的1800Q变阻器，Rf2选用D42的900Q变阻器，并采用分压器接法。
R1选用D44的180Q变阻器。
R2为发电机的负载电阻选用D42,采用串并联接法（900 Q与900Q电阻串联加上900Q与900 Q并联），阻值为2250Q。
当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。
直流电流表和电压表选用D31,并根据需要选择合适的量程。
电枢电源打开之前, 应先将电枢电源的调节旋钮拧到最小。
f 1）测空载特性1 ）断开发电机G的负载开关S将Rf2调至最大。
2 ）把R1 调至最大, Rf1 调至最小。
先打开励磁电源开关,再打开电枢电源开关，起动直流电动机MG直流电动机MG勺旋转方向应符合正向旋转的要求。
3 ）电动机MG正常启动后，将电枢电源调至220V，并把R1减到最小。
增大电阻Rf1,使发电机转速上升到额定值（nN= 1600r/min ）, 并在整个实验过程中保持不变。
4 ）调节分压电阻Rf2,使发电机的空载电压达到U0=1.2UN（240V）。
5 ）在保持额定转速的条件下，从U0= 1.2UN开始，单方向调节分压电阻Rf2，逐渐减小发电机的励磁电流，测量发电机的空载电压U0和励磁电流If，直到If = 0（此时U0称为发电机的剩磁电压）。
其中，U0= UN和If = 0两点必测，并在U0= UN附近多测几组数据。
最后将数据记录于表2-2 中。
（2）测外特性1 ）把负载电阻R2调到最大值，合上负载开关S。
2 ）分别调节Rf1、Rf2 和R2,使得IL = IN , U= UN, n=nN此时发电机处于额定运行状态，对应的励磁电流If 称为额定励磁电流IfN 。
记录IfN 的大小。
3 ）在保持n=nN和If = IfN不变的条件下，从IL = IN开始，逐渐增大R2,测取发电机的电枢电压U和电枢电流IL,直到空载为止（断开开关S,此时IL=0）。
共取6-7组数据，记录于表2-3中。
（3）测调整特性1 ）调节分压电阻Rf2,使发电机的空载电压达到额定值。
2 ）把负载电阻R2调到最大值，合上负载开关S。
在保持额定转速与额定电压的条件下，逐渐减小负载电阻R2,测取发电机的输出电流IL 和励磁电流If ，直到IL 上升到额定值为止。
共取6-7 组数据记录于表2-4 中。
2 、并励发电机实验（1）观察自励过程1 ）按实验2-1六中注意事项2使电机MG亭机，在断电的条件下将发电机G的励磁方式从他励改为并励，接线如图2-4所示。
Rf2 选用D42的900Q电阻两只相串联并调至最大阻值，断开开关S2 ）先打开励磁电源。
然后在R1最大的情况下，再打开电枢电源。
起动电动机，调节电动机的转速，使发电机的转速n=nN用直流电压表量发电机是否有剩磁电压，若无剩磁电压，可将并励绕组改接成他励方式进行充磁。
3 ）合上开关S,逐渐减小Rf2，观察发电机电枢两端的电压，若电压逐渐上升，说明满足自励条件。
如果不能自励建压，将励磁回路的两个端头对调联接即可。
4 ）对应着一定的励磁电阻，逐步降低发电机转速，使发电机电压随之下降，直至电压不能建立，此时的转速即为临界转速。
（2）测外特性励磁电源Rf2篇二：直流电机实验报告一、实验目的1 、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。
2 、通过实验观察并励发电机的自励过程和自励条件二、预习要点1 、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。
2 、做空载特性实验时，励磁电流为什么必须保持单方向调节？3 、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4 、如何确定复励发电机是积复励还是差复励？三、实验项目1 、他励发电机实验(1)测空载特性保持n=nN使IL=O，测取UO=f (If )。
(2)测外特性保持n=nN使If=IfN ，测取U=f (IL )。
(3)测调节特性保持n=nN使U=UN测取If=f (IL )。
2 、并励发电机实验( 1 )观察自励过程(2)测外特性保持n=nN使Rf2二常数，测取U=f (IL )。
3 、复励发电机实验积复励发电机外特性保持n=nN使Rf2 =常数，测取U= f(IL )四、实验设备及挂件排列顺序1 、实验设备2 、屏上挂件排列顺序D55-4 ，D31、D44、D31、D42、D51五、实验方法1 、他励直流发电机（必做）按图1-2-1接线。
图中直流发电机G选用DJ13,其额定值PN=100W UN= 200V, IN = 0.5A, n4 1600r/min。
直流电动机DJ23-1 作为G的原动机（按他励电动机接线）。
涡流测功机、发电机及直流电动机由联轴器同轴联接。
开关S选用D51组件上的双刀双掷开关。
Rf1选用D44的1800Q变阻器，Rf2选用D42的900 Q变阻器，并采用分压法接线。
R1选用D44的180Q变阻器。
R2为发电机的负载电阻选用D42,采用串并联接法（900Q与900Q电阻串联加上900 Q与900 Q并联），阻值为2250Q o当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。
直流电流表、电压表选用D31、并选择合适的量程。
（ 1 ）测空载特性1 ）首先将涡流测功机控制箱的“突减载”开关拨至上端位置或将给定调节旋钮逆时针旋转到底,涡流测功机不加载。
然后打开发电机G的负载开关S,接通控制屏上的励磁电源开关，将Rf2调至使G励磁电流最小的位置（即Rf2调至最大）。
2 ）使直流电动机M电枢串联起动电阻R1阻值最大，Rf1阻值最小。
仍先接通控制屏下方左边的励磁电源开关, 在观察到直流电动机M 的励磁电流为最大的条件下，再接通控制屏下方右边的电枢电源开关，起动直流电动机M其旋转方向应符合正向旋转的要求。
3 ）直流电动机M起动正常运转后，将M电枢串联电阻R1调至最小值，将M的电枢电源电压调为220V,调节电动机磁场调节电阻Rf1 ，使发电机转速达额定值。
4 ）调节发电机励磁分压电阻Rf2,使发电机空载电压达U0= 1.2UN 为止。
5 ）在保持n=nN= 1600r/min条件下，从U0= 1.2UN开始，单方向调节分压器电阻Rf2 使发电机励磁电流逐次减小，每次测取发电机的空载电压U0和励磁电流If，直至If = 0 （此时测得的电压即为电机的剩磁电压）。
6 ）测取数据时U0= UN和If = 0两点必测，并在U0= UN附近测点应较密。
7 ）共测取7〜8组数据，记录于表1-2-1中表2-2 n=nN =1600r/min IL=0（2）测外特性1 ）把发电机负载电阻R2调到最大值，合上负载开关S。
2 ）同时调节电动机的磁场调节电阻Rf1 ，发电机的分压电阻Rf2 和负载电阻R2使发电机的IL =IN , U= UN n=nN该点为发电机的额定运行点，其励磁电流称为额定励磁电流IfN ，记录该组数据。
特别注意，当电流超过0.4A时,R2中串联的电阻调至零并用导线短接，以免电流过大引起变阻器损坏。
3 ）在保持n=nN和If = IfN不变的条件下，逐次增加负载电阻R2,即减小发电机负载电流IL ,从额定负载到空载运行点范围内，每次测取发电机的电压U2 、并励发电机实验（1）观察自励过程1 ）按注意事项使直流电动机M停机。
同时将启动电阻R1调回最大值，磁场调节电阻Rf1 调到最小值为下次启动做好准备。
在断电的条件下将发电机G的励磁方式从他励改为并励，接线如图1-2-2所示。
Rf2选用D42的900Q电阻两只相串联并调至最大阻值，打开开关S。
2 ）按注意事项起动电动机，调节电动机的转速，使发电机的转速门=门"用直流电压表量发电机是否有剩磁电压，若无剩磁电压，可将并励绕组改接成他励方式进行充磁。
3 ）合上开关S逐渐减小Rf2,观察发电机电枢两端的电压，若电压逐渐上升，说明满足自励条件。
如果不能自励建压，将励磁回路的两个端头对调联接即可。
4 ）对应着一定的励磁电阻，逐步降低发电机转速，使发电机电压随之下降，直至电压不能建立，此时的转速即为临界转速。
篇三：直流电机实验报告一、实验电路图按图接线：图中直流发电机G选用DJ15,其额定值PN k 100WUN^ 180V, IN =0.5A ,nN= 1600r/min 。
校正直流测功机MG作为G的原动机（按他励电动机接线）。
MG、G 及TG 由联轴器直接连接。
开关S 选用D51组件。
Rf1选用D44的1800Q变阻器，Rf2选用D42的900Q 变阻器，并采用分压器接法。
R1选用D44的180Q变阻器。
R2为发电机的负载电阻选用D42,采用串并联接法（900Q与900Q电阻串联加上900Q与900Q并联），阻值为2250Q。
当负载电流大于0.4 A时用并联部分,而将串联部分阻值调到最小并用导线短接。
直流电流表、电压表选用D31、并选择合适的量程。
二、实验器材三、实验步骤（ 1 ）测空载特性1 ）把发电机G 的负载开关S 打开,接通控制屏上的励磁电源开关,将Rf2 调至使G 励磁电流最小的位置。
