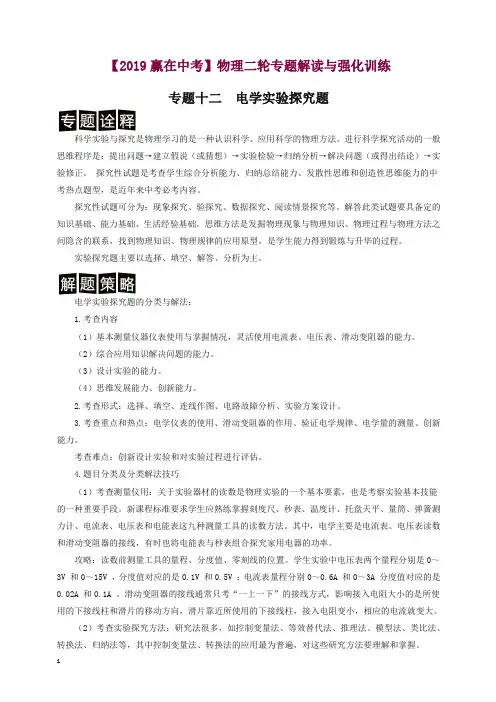

2019年 中考复习 电学实验探究题
第1页（共116页） 2018年04月08日 初中物理组卷
一．实验探究题（共50小题）
1．在测量小灯泡电功率的实验中，小帆所用小灯泡的额定电压为 2.5V 。
（1）为了节省试验时间，小帆希望连完最后一根导线后就能直接闭合开关进行试验。请用笔画线代替导线，将图甲中未连接完整的电路补画完整。
（2）实验中测出小灯泡在 2V 时的功率后，要测量其额定电功率，应向 （选填“左”或“右”）移动滑动变阻器的滑片。当电压表示数为额定电压时，电流表示数如图乙所示，其值为 A ，则小灯泡的额定电功率为 W 。
（3）实验时小帆发现电流表损坏了，他想设计一个不用电流表测定该小灯泡额定功率的实验。于是他向老师要了一个阻值为 R 0的定值电阻（阻值适当）和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的实验电路并顺利进行了实验：
①按图连接好电路，闭合S 1，使S 2接 1，调节滑动变阻器，使电压示数为 ；
②保持 ，使S 2接 2，读出电压表示数为 U ；灯泡的额定功率的表达式 P 额= （用
已知量和测量量表示）。
2．小明做测量小灯泡的额定功率的实验，电源电压6V ，所用滑动变阻器的规格是“20Ω 1A”，待测小灯泡的额定电压为2.2V 或3.8V 的一个。
（1）如图甲所示，正确连接电路后，闭合开关，发现小灯泡发光较暗，电流表示数为0.16A ，则小灯泡额定的电压为 。
（2）实验时，为了测量更准确，电压表选择0～3V 量程，小明想了一个巧妙的办法，连接电路，调节滑片，当电压表示数为 V 时，小灯泡恰好正常发光，此时滑动变阻器恰好在中点上，则小灯泡的额定功率为 W 。
（3）小明在（1）的基础上接着探究电流与电阻的关系，根据图甲，将小灯泡取下，保证电路中其他元件不变，在a 、b 两点间分别接入如图乙所示的5Ω、10Ω、20Ω
几个不同阻值的定值
高考物理电学实验复习总结
高考物理电学实验 第一讲 电学实验基础知识 近几年高考物理电学实验的考查不断推陈出新,但仍然是基于两个基本的实验原理,即R ＝U/Ｉ，和E ＝Ｕ外＋U 内．从考查的形式上看,主要表现在以下三方面:一是命题由知识立意向能力立意转变,从机械记忆向分析理解与迁移应用转变;二是在试题情景设置上多与生产、生活实际相结合,更注重综合应用能力的考查；三是注重实验中科学探究能力的考查,为学生进入高校的继续学习打下基础。 高考电学实验题是“源于教材，但又高于教材”，侧重考查实验思想和方法，考查动手操作、观察记录和数据分析处理的能力和简单的实验设计能力。电学实验虽然常考常新，但万变不离其宗,”题在书外,理在其中”，不变的实验的基本原理、基础知识、基本方法和基本技能。 理论讲解 一、明确电路结构 除“测电源电动势和内阻”外,其他实验的电路结构都可以分为测量电路和控制电路两部分,如图１。 二、电流表、电压表的选取 1.顺序问题 一般情况下电源是唯一性器材，首先由电源的电动势Ｅ出发, 由E 或所测元件的额定电压来估算所测元件的最大电压U m ,以此来 确定○Ｖ表量程；再计算电流表的最大电流I m 或者由所测元件的额定电流来确定错误!表量程。 2.可获取的实验数据宽度问题 基于实验测量精确度的 ，实验可获取的数据宽度下限是电表量程的1/3，上限是电表量程和Ｕm (I ｍ）二者中的最小值。选择电表时,能获取实验数据宽度越大的电表,就是应选择的电表。 3．选择电流表、电压表时不考虑U m (Im)超过量程的问题,因为有控制电路可以控制。 三、两种控制电路的比较 2.两种控制电路的选择 （1）根据关键词选择 凡题目中要求“测量数据从0开始”、“数据变化范围大（图象、特征曲线、多测数据）”, 电路图 负载R 上电压Ｕ调节范围 负载Ｒ上电流调节范围 闭合电键前触头处位置 相同条件下电路消耗的总功率 分压接法 R R+Ｒ0 U ０≤U ≤ Ｕ0 Ｕ0 R+Ｒ0 ≤I R ≤U 0R a Ｕ0I R 限流接法 ０≤U ≤Ｕ0 0≤I R ≤U ０ R a U 0(ＩR ＋I aP ) 比较 分压路调节范围大 分压电调节范围大 保护电路 限流电能耗较小 测量电路 控制电路 图1
电学实验探究题专题复习
电学实验探究题专题复习 复习指南 1、基本实验、仪器的选择和使用（电表量程的选择，Rp的选择） 2、电路故障的分析与排除 3、根据实验现象及数据总结规律，必须用准确精练的物理语言回答。 4、根据要求设计实验 实验一探究串、并联电路的电流规律 探究串、并联电路的电流规律在中考试题中通常从以下几个方面考查： 考查点1.电流表的使用、读数； 考查点2.实验基本操作，如拆接电路时，开关应处于状态（所有电学实验）； 考查点3.电路故障分析； 考查点4.实验数据分析及结论的归纳， 即 考查点5.实验的纠错及改进。如实物图接错了 例题1：在“探究串联电路中各点的电流有什么关系”时，小明设计实验步骤如下。 1、选用两个规格（选填“相同”或“不同”）灯泡L1、L2串联起来接到图1所示电路中， 2、闭合开关后发现两个灯泡均不亮，检查各个接线柱均连接良好，小明用一根导线连接AB两点时，两个灯泡仍不亮，连接BC两点时，L1发光，则故障是。 3、排除故障后，把电流表分别把图中A、B、C三点，测出个点的电流。 4、换上另外两个小灯泡，再次测量三点的电流。下表是两次测量的记录数据. 图1 分析和论证： （1）在拆接电路时，开关S必须处于________状态。 （2）结论：串联电路中。 （3）本次实验进行多次测量的目的是。 例题2：在探究并联电路电流规律的实验中，图2甲是实验电路图。 图2 （1）电流表应（选填“串联”或“并联”）在被测电路中；若要测量干路电流，则 电流表应接在图甲中的点。 （2）小刘在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。 （3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出 I A/A I B/A I C/A 0.2 0.2 0.4 （4）实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。 请指出小亮的探究过程的两点不妥之处：①；
九年级物理电学实验探究题专题练习题
实验探究题 1．(盐城中考)小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线． (1)用温度计测量水的初温如图甲所示，其读数为________℃. (2)实验中选用相同的酒精灯加热，可以认为相同时间内水和沙子__________相同． (3)请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线． (4)沙子在1.0～1.5 min 内升高的温度有明显异常，其主要原因是________________________________________． (5)小明再用50 g 水和100 g 水做实验，以吸收的热量Q 为纵坐标，升高的温度Δt 为横坐标，分别画出50 g 水和100 g 水的Q －Δt 图象．它们都是过原点的直线，即Q ＝k Δt.进一步分析，发现这两条直线的k 值与对应水的 ________之比相等． 2．小明按图甲所示的电路进行“探究串联电路电流特点”的实验，当闭合开关试触时发现电流表指针的位置如图乙所示，同时观察到串联的两个规格相同的小灯泡，一个发光，一个不发光．排除故障后，电流表接在B 处时，指针的位置如图丙所示，另两处电流的数据记录在如表中．请你解答下列问题： (1)实验中，连接电路时开关必须________，图乙所示的现象产生的原因是_______________________________； (2)造成其中一个小灯泡不发光的原因可能是该灯泡的灯丝发生了________； (3)实验中B 处的电流为________A ，表格中明显错误的数据是________A ；纠正错误后得出的初步结论是： ________________________________________________________________________ 3．(河南中考) 小海和小梅一起做“探究并联电路中电流的规律”实验． (1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________(填“A”“B”或“C”)处的电流． (2)请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是________(填“A”“B”或“C”)处的电流． (3)测出A 、B 、C 三处的电流如表所示，由此得出初步结论：________(只写表达式)．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：____________________________________________________________. (4)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A 、B 、 C 三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图． 4．(赤峰中考)用如图所示的电路来探究串联电路的电压特点时． (1)实验中应选择规格________(填“相同”或“不相同”)的灯泡． (2)用电压表分别测出L 1和L 2两端电压及串联电路总电压的值分别为U 1、U 2、U ，经过多次实验，得到的数据记录在如表中．分析实验数据，可得到串联电路的电压特点是________(用公式写出)． (3)进行多次实验的主要目的是____________(填“寻找普遍规律”或“减小实验误差”)． 5．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评 估： (1)提出问题：并联电路中，各电灯两端的电压有什么关系； (2)设计实验：小明用两个完全相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L 1、L 2以及电源两端的电压； (3)进行实验：按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L 1、L 2以及电源两端的电压均为3 V ； (4)小明由此得出实验结论： ________________________________________________________________________ ________________________________________________________________________； (5)实验评估：您认为本次实验存在的不足是什么？ ________________________________________________________________________ ________________________________________________________________________； (6)您将建议小明如何改进本实验？ ________________________________________________________________________. 6. (15娄底)探究导体中的电流与导体两端电压的关系． （1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路 的阻值最大． （2）闭合开关，向左移动滑动变阻器滑片P ，电流表示数将 （选填“变大”、“不变”或“变小”）． （3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5 A 时，电压表示数如图乙所示，其值为 V. （4）根据表中数据，在丙图中描出电流与电压的关系图线． 7.(15武汉)图甲是某同学探究电流与电阻的关系的实验电路．已知电源电压恒为4.5 V ，滑动变阻器规格为“20 Ω 1 A”，可供选择的定值电阻的阻值为5 Ω、 10 Ω、 15 Ω、 20 Ω 、 25 Ω和30 Ω.
高中物理电学实验专题总结
高中物理电学实验专题 知识点回顾 一、描绘小灯泡的伏安特性曲线： 二、电流表和电压表的改装： 三、测定电源电动势和内阻： 四、测定金属电阻和电阻率： 五、器材选择： 六、电路纠错： 七、示波器的使用： 八、用多用电表探索黑箱内的电学元件 九、传感器 知识点和考点 一、描绘小灯泡的伏安特性曲线 原理：欧姆定律IR U= 处理方法：内接和外接（都有误差） 例1、某研究性学习小组为了制作一种传感器，需要选用一电器元件。图Array 为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实 验室备有下列器材：
①为提高实验结果的准确程度，电流表应选用 ；电压表应选用 ；滑动变阻器应选用 。（以上均填器材代号） ②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号。 ③若发现实验测得的伏安特性曲线与图中曲线基本吻合，请说明该伏安特性曲线与小电珠的伏安特性曲线有何异同点？ 相同点： ， 不同点： 。 二、电压表和电流表 （1）电流表原理和主要参数 电流表G 是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。电流表的主要参数有，表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g （2）半偏法测电流表内阻Rg ： 方法：合上S1，调整R 的阻值，使电转到满流表指针刻度 再合上开关S2，调整R ′的阻值（不可再改变R ），使电流表指针偏转到正好是满刻度的一半，可以认为Rg = R ′。 条件: 当 R 比R ′大很多 （3）电流表改装成电压表 方法：串联一个分压电阻 R ，如图所示，若量程扩大n 倍，即n ＝ g U U ，则根据分压原理，需串联的电阻值 g g g R R n R U U R )1(-== ，故量程扩大的倍数越高，串联的电阻值越大。
初中电学实验题及答案
一、实验,探究题 1、如图13是“探究串联电路电流特点”的实验电路图： （1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)． （2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是． （3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( ) Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了 Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极 2、用如图20甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱(符号为≠)，S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验， 主要步骤有： A．把开关S接b点，调节电阻箱，使电流表的示数为I； B．读出电阻箱的示数R； C．把开关S接a点，读出电流表的示数为I； D．根据电路图，连接实物，将电阻箱的阻值调至最大； (1)上述步骤的合理顺序是 (只需填写序号)． (2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为Ω．若已知R0的阻值为10Ω，则待测电阻的阻值 为Ω．
3、小乐想利用两块电流表和阻值已知的电阻R0测量电阻R X的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图19所示。 （1）.请你帮助小乐完成图19所示的实验电路的连接。 （2）.电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示R X。R X = 。 4、在用“伏安法测小灯泡的电阻”实验中. （1）在图甲中，请你将电压表正确连入电路，完成电路的连接. （2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”） （3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V， 灯泡的电阻RL= Ω. （4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 . 5、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。（4分）
初中物理电学探究练习题
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 电学探究 1．（09一模）(5分)在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5 V，正常工作时的电阻约为10 Ω，电源电压为6 V，其他器材任意选择。 (1)该实验的原理是______________。 (2)实验中，电流表应选择_____________量程。 (3)在虚线框内画出电路图。 (4)画出记录实验数据的表格。 (5)闭合开关后，发现小灯泡不发光，且电流表的示数为零，电压表的示数为6 V，则产生此故障的原因是下列情况中的___________。(填写字母即可) A．小灯泡短路B．电压表正、负接线柱接反 C．小灯泡灯丝断了D．变阻器滑片在阻值最小处 2．（09一模）(5分)为了探究感应电流大小的相关因素，某探究小组自制了一个发电机，其示意图如图13所示。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的，圆盘在磁极间连续转动时，每根导线都在做切割磁感线的运动，从而产生持续的电流。 (1)多次改变圆盘的转速分别做实验，发现电流表的示数都不同，说明感应电流的大小跟导线的_________有关。 (2)保持圆盘转速不变，换用半径大的和小的两个圆盘分别做实验，发现电流表的示数都不同，说明感应电流的大小还跟导线的___________有关。 (3)保持圆盘转速不变，换用磁场强的和弱的两个磁铁分别做实验，发现电流表的示数都不同，说明感应电流的大小还跟_____________有关。 (4)发电时，怎样才能使电流表的示数稳定?___________。 (5)如果改变圆盘的旋转方向，你会看到什么现
高中物理电学实验总结
电学实验：1.描绘小灯泡的伏安特性曲线 2.改表 3.伏安法测电阻 4.测电阻率（游标卡尺、螺旋测微器的使用） 5.测电池的阻与电动势 一. 基本电路 1. 滑动变阻器的分压、限流接法： 分压与限流的选择依据： 1） 题目中明确要求待测电阻两端的电压U ，通过待测电阻的电流I 从零开始连续可调 2） 若用限流式接法，电路中的最小电流仍大于某个串连在电路中的用电器（比如安培 表）的额定电流（或最大量程），则必须用分压式接法。 3） ·待测电阻Rx 与变阻器R 相比过大，这时，我们可以认为如果采用限流式，变阻器 电阻的改变对电路的影响十分微弱，从而起不到改变电流的作用。 ·与之相反，如果待测电阻Rx 与变阻器R 相比过小，则应采用限流式。 有些题目中采用试触的办法来判断。如果电流表变化较大（这里的变化指的事变化率），说明电压表分压作用明显，说明待测电阻阻值和电压表接近，说明是大电阻。反之，如果电压表变化明显，说明电流表分流作用明显，说明待测电阻是小电阻。 2. 电流表的接与外接 原因：大电阻接，测安培表（电阻小）的分压效果不明显，小电阻用外接，则电压表（阻值很大）的分流效果不明显 ·当待测电阻R x
二.实验器材的选择 标准：安全（这里所指的应该是用电器的最值，而不是电源与元件的）、达到要求 顺序：电源----电压表----电流表----变阻器 ·电源：不超过最大即可 ·电表：如果示数不超过量程的1/3，则选用较小的 ·滑动变阻器：安全、确定围是否足够，参考电路（分压与限流对其要求不同） 分压式： 如图1所示，在滑动变阻器分压式接法中待测部分电压随滑动变阻器调节滑动距离变化图像，图中的k表示滑动变阻器总阻值与待测电阻的比例。 从图中可以看出当滑动变阻器与待测电阻的比值越大时，滑动变阻器先移动较长距离时待测电阻电压变化较小，而后移动很小距离时待测电阻电压却急剧上升，这在实验操作中是难以控制待测电阻取适当电压的；而当滑动变阻器与待测电阻的比值越小，待测电阻上电压随滑动变阻器调节距离变化越接近线性关系。 因此，分压式电路中滑动变阻器的阻值应选用阻值较小的（小于待测电阻）。 2、限流式接法中应选择阻值与待测电路电阻接近的滑动变阻器 如图2所示，在滑动变阻器限流式接法中待测部分电压随滑动变阻器调节滑动距离变化图像，图中的k表示滑动变阻器总阻值与待测电阻的比例。 从图2中可以看出：滑动变阻器与待测电阻比值越小，待测电阻上电压随滑动变阻器调节距离变化越接近线性变化，但电压变化幅度却很小，不便于取多组有明显差别的数据多次测量；而当滑动变阻器与待测电阻比值越大时，虽然待测电阻上的电压变化幅度很大，但滑动变阻器先移动较长距离电压变化幅度较小，而后移动很小距离电压却急剧上升，这在实验操作中是难以控制待测电阻取适当电压的；而当滑动变阻器与待测电阻阻值相接近时，待测电阻上电压随滑动变阻器调节距离变化接近线性关系，且待测电阻上的电压变化幅度较大。 因此，限流式电路中滑动变阻器的阻值应选用阻值与待测电阻相接近的。
初三物理电学实验探究题及答案
xxxXXXXX 学校XXXX 年学年度第二学期第二次月考 XXX 年级xx 班级 姓名：_______________班级：_______________考号：_______________ 一、实验,探究题 （每空？ 分，共？ 分） 1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A ，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V ）、开关各一个，滑动变阻器（“5Ω，2A ”、“20Ω，1A ”）两个，导线若干． （1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整． （2）小明选用的滑动变阻器的规格为 ． （3）闭合开关，移动滑片，当电流表的示数为0.3A 时，电压表示数如图2所示，读数为 V ，小灯泡的额定功率为 W ． （4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率． ①请在图 3虚线框内画出她设计的电路图． ②写出实验步骤：实验步骤 ． ③写出测定额定功率的表达式：P 额= ． 2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V ，小灯泡L 的额定电压为2.5V ，电阻大约为10Ω左右，可供选用的滑动变阻器R 1和R 2的最大阻值分别 为10Ω和50Ω。
（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。 （2）应该选用的滑动变阻器是。（选填“R1”或“R2”） （3）用笔画线代替导线将电路连接完整。 （4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”） （5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量， 多次测量的目的 是：。 （6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示 要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”） 移动，同时眼睛应观察。 3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。 （1）实验中，通过观察来判断电流通过导体产生热的多少。 （2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。 4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。
初三物理电学实验探究题及答案资料
初三物理电学实验探究题及答案
xxxXXXXX学校XXXX年学年度第二学期第二次月考 XXX年级xx班级 姓名：_______________班级：_______________考号：_______________ 题号 一、实 验,探究 题 二、计 算题 三、综 合题 四、作 图题 总分 得分 一、实验,探究题 （每空？分，共？分） 1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（“5Ω，2A”、“20Ω，1A”）两个，导线若干． （1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整． （2）小明选用的滑动变阻器的规格为． （3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表示数如图2所示，读数为V，小灯泡的额定功率为W． （4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率． ①请在图3虚线框内画出她设计的电路图． ②写出实验步骤：实验步骤． ③写出测定额定功率的表达式：P额= ． 2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别 为10Ω和50Ω。 评卷人得分
（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。 （2）应该选用的滑动变阻器是。（选填“R1”或“R2”） （3）用笔画线代替导线将电路连接完整。 （4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”） （5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量， 多次测量的目的 是：。 （6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示 要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”） 移动，同时眼睛应观察。 3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。 （1）实验中，通过观察来判断电流通过导体产生热的多少。 （2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。 4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。
初中物理电学实验总结
电学专题 一、伏安法测电阻 伏安法定义：用电压表和电流表分别测岀电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算岀这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。 ※知识点一：伏安法测定值电阻Rx的阻值 1、实验目的用电流、电压表测定值电阻的阻值。 2、实验原理：R=U/I 3、 需要测量的物理量定值电阻R两端的电压通过它的电流 4、实验电路 5、实验器材：电源、开关、导线若干、电流表、电压表、电阻、滑动变阻器 （滑动变阻器的作用是：改变被测电阻两端的电压，同时又保护电路） 6、步骤： ①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。 ②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读岀电压表、电流表的示数，计算岀测得的电阻值并将测量数值填入表格中。 ③：调节滑动变阻器，另测几组电流和电压，计算岀测得的电阻值并将测量数值填入表格中。 ④：求出电阻的平均值。 ⑤：断开开关，整理器材。 7、将实验数据记录在下表 实验次数电压U/V电流I/A电阻R Q电阻兔的平均值1 2 3 ※知识点二：伏安法测小灯泡电阻 1、实验目的用电流、电压表测小灯泡L的电阻 2、实验原理：R=U/I 3、需要测量的物理量小灯泡两端的电压和通过它的电流 4、电路图： 实物电路
实物电蹲 5、实验器材：电源、开关、导线若干、电流表、电压表、小灯泡、滑动变阻器 （滑动变阻器的作用是：改变被测电阻两端的电压，同时又保护电路） 6、步骤： ①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。 ②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读岀电压表、 电流表的示数，将测量数值填入表格中。 ③调节滑动变阻器，另测几组电流和电压的数值并将测量数值填入表格中。 ④：计算岀每次测量得的电阻值并填入表格中。 ⑤断开开关，整理器材。 7、记录表格： ?实验中注意事顼： （1）连接实物时，连线不能交叉，开关应断开;滑动变阻器滑片置于阻值最大处，目的是防止短路引起电流过大保护电路。（2）测定值电阻Rx的阻值时，三次电压、电流值，算出三次Rx的阻值，目的是为了求平均值减少误差。（3）测小灯泡L 电阻时要测岀三次电压、电流值，算岀三次小灯泡的阻值，但不能求平均值，因为小灯泡的亮度电流、电压变化时、温度是变化，从而使电阻变化。测量三次的目的是为了观察当电流、电 压变化时，小灯泡的电阻随温度变化情况。 二、串并联电路的电压、电流、电阻的规律 1、串联电路中电压分配特点：在串联电路中，导体两端的电压跟导体的电阻成正比，即 u t K L 。在串联电路中，根据欧姆定律l=U/R的变形公式U=IR可得：电阻R1两端的电压 = . = U1=IR1，电阻R2两端的电压U2=IR2所以，即，该式表明串联电路的电压分 配特点。 2、串联电路中总电阻和各部分电阻的关系：设串联电路的分电阻阻值分别为R1、R2,串联后的总电阻为R,通过这个电路的电流都是I,根据欧姆定律，可得U=IR,U1=IR1,U2=IR2 ;由于U=U1+U2,因此IR=IR1+IR2,由此得出R=R1+R2。
中考物理总复习 第二编 重点题型突破 专题五 实验探究题(二)电学实验题试题
(二)电学实验题 ,专题特征) 电学实验主要包括探究串、并联电路特点；探究影响电阻大小的因素；探究电流与电压、电阻的关系；探究电热与哪些因素有关；伏安法测量电阻和小灯泡的电功率等。其中探究电流与电阻(电流与电压)关系、测小灯泡电阻、测电功率是中考命题的重点和热点。 1．探究电流与电阻(电流与电压)关系 【例1】(2015河北34题)学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究。器材有：开关、电流表、电源(电压恒为1.5 V)各一个，三根完全相同的合金丝，导线若干。 【实验过程】电路如图甲所示。将合金丝以不同方式分别接入电路A、B之间，闭合S，记录的数据如下表。 回答下列问题： (1)图乙是一根合金丝接入电路时电流表的读数，请将其填入表格中。 (2)导体电阻的大小跟材料、长度和横截面积的关系。 A．电阻的大小与长度的关系是：__材料和横截面积相同的导体，电阻的大小与长度成正比__； B．电阻的大小与横截面积的关系是：__材料和长度相同的导体，电阻的大小与横截面积成反比__。 (3)进行多次测量的目的是__使结论具有普遍性__。 (4)此实验也可得出电流与电阻的关系是__电压一定时，通过导体的电流与电阻成反比__。 【拓展】用上述合金材料制成长1 m、横截面积 1 mm2的电阻丝的阻值为 1 Ω。而实验中所用合金丝的横截面积为0.5 mm2，则一根合金丝的电阻为__2.5__Ω，长度__1.25__m。 【方法技巧】(1)根据电流表的量程和分度值读出电表的示数；(2)实验中两次用到控制变量法：研究影响电阻大小的因素时用到一次；研究电流与电阻关系时又用到一次；(3)同时还用到等效法：两根串联等效长度增加1倍；两根并联等效横截面积增加1倍等。 2．伏安法测电阻 【例2】(2016邯郸一模)某同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验。
中考物理电学实验题专题练习 使用
一．探究电流与电压电阻关系 1．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材： 蓄电池（6V）、电流表（0﹣，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（，20Ω）、导线若干． （1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态． （2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上． （3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移动． （4）当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因____ _____．（答出一种情况即可） （5）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：实验结论：； 电阻R/Ω 5 10 15 电流I/A （6）本实验采用的方法是_________，利用该电路还能完成的实验有：____ _____ （答出1个实验名称即可）． 2．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接 的电路如图1所示． （1）在探究“电流与电压的 关系”实验中： ①闭合开关前，要将滑动变 阻器滑片移至________（填 “A”或“B”）端；电路中滑 动变阻器起到保护电路元件 安全和____ _____的作用； ②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是；小明排除故障后继续实验．（2）在探究“电流与电阻的关系”实验中： ①电路中滑动变阻器起到保护电路元件安全和_________ 的作用； ②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为，
中考物理专题复习电学实验探究题
中考物理专题复习--电学实验探究题 目的： 1、如图13是“探究串联电路电流特点”的实验电路图： （1）实验中，选择两个小灯泡的规格是 的(填“相同”或“不相同”)． （2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是 ，造成错误的原因是 ． （3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( ) Ａ．通过灯泡的电流小 Ｂ．灯泡的灯丝断了 Ｃ．灯丝的电阻小 Ｄ．小灯泡靠近负极 2、用如图20甲所示的电路可以测量一个未知电阻的阻值，其中Rx 为待测电阻，R 为电阻箱(符号为≠)，S 为单刀双掷开关，R 0为定值电阻．某同学用该电路进行实验， 主要步骤有： A ．把开关S 接b 点，调节电阻箱，使电流表的示数为I ； B ．读出电阻箱的示数R ； C ．把开关S 接a 点，读出电流表的示数为I ； D ．根据电路图，连接实物，将电阻箱的阻值调至最大； (1)上述步骤的合理顺序是 (只需填写序号)． (2)步骤A 中电阻箱调节好后示数如图乙所示，则它的示数为 Ω．若已知R 0的阻值为10Ω，则待测电阻的阻值为 Ω． 3、小乐想利用两块电流表和阻值已知的电阻R 0测量电阻R X 的阻值。小乐选择了满足实验要求的电源、电流表A 1和A 2，并连接了部分实验电路，如图19所示。 （1）.请你帮助小乐完成图19所示的实验电路的连接。 （2）.电流表A 1的示数用I 1表示，电流表A 2的示数用I 2表示，请用I 1、I 2和R 0表示R X 。R X = 。 4、在用“伏安法测小灯泡的电阻”实验中. （1）在图甲中，请你将电压表正确连入电路，完成电路的连接. （2）在闭合开关之前，图中滑动变阻器的滑片应放在 端.（填“左”或“右”） （3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V ， 灯泡的电阻RL= Ω. 电流表的位置 A B C 电流I/A 0.3 0.3 1.5
高中物理电学实验专题总结
电学实验(经典) 实验设计的基本思路 在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为：Ir U E I U R +== ,。由此可见，对于电路中电压U 及电流I 的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。因此复习中应熟练掌握基本实验知识及方法，做到以不变应万变。 1．电路设计原则：正确地选择仪器和设计电路的问题，有一定的灵活性，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。 ⑴正确性：实验原理所依据的原理应当符合物理学的基本原理。 ⑵安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。 ⑶方便性：实验应当便于操作，便于读数，便于进行数据处理。 ⑷精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择： ⑴根据不使电表受损和尽量减少误差的原则选择电表。首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。 ⑵根据电路中可能出现的电流或电压范围选择滑动变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。 ⑶应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大范围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。
(完整)浙教版初中八年级上电学实验探究题专题
图15 P 315 0.63 + U /V I /A 0 1 2 3 4 0.1 0.2 0.3 0.4 图16 电学实验题专题训练 1．小明用下列器材探究小灯泡亮度与实际功率的关系．其中小灯泡上标有“2．5V”字样．（1）请你用笔划线代替导线，在图14中将电路连接完整． （ （2）小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是．（3）小明改正了连接错误后继续实验．移动滑动变阻器的滑片，看到电压表和电流表的示数如图15所示，此时小灯泡消耗的实际功率为P=UI W．通过多次实验小明得出：小灯泡越亮它的实际功率越大． （4）实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同．测电阻时移动滑片的目的是为了． 2．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。 （1）请你用笔画线代替导线，将图17中的实物电路连接完整。 （2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图18甲所示）为＿＿＿＿＿＿A，电压表示数（如图18乙所示）为＿＿＿＿＿＿V。若他想测量小灯泡的额定功率，应将图17中变阻器滑片P向＿＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。 （3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是＿＿＿＿＿ 3．小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。实物电路如图15所 示。
高中的物理电学实验经典模型总结
电学实验经典模型总结 实验设计的基本思路 （一）电学实验中所用到的基本知识 在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为：Ir U E I U R +== ,。由此可见，对于电路中电压U 及电流I 的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。因此复习中应熟练掌握基本实验知识及方法，做到以不变应万变。 1．电路设计原则：正确地选择仪器和设计电路的问题，有一定的灵活性，解决时应掌握和遵循一些基本的原则，即“安全性”、“方便性”、“精确性”原则，兼顾“误差小”、“仪器少”、“耗电少”等各方面因素综合考虑，灵活运用。 ⑴正确性：实验原理所依据的原理应当符合物理学的基本原理。 ⑵安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。 ⑶方便性：实验应当便于操作，便于读数，便于进行数据处理。 ⑷精确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。 2．电学实验仪器的选择： ⑴根据不使电表受损和尽量减少误差的原则选择电表。首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。 ⑵根据电路中可能出现的电流或电压范围选择滑动变阻器，注意流过滑动变阻器的电流不超过它的额定值，对大阻值的变阻器，如果是滑动头稍有移动，使电流、电压有很大变化的，不宜采用。 ⑶应根据实验的基本要求来选择仪器，对于这种情况，只有熟悉实验原理，才能作出恰当的选择。总之，最优选择的原则是：方法误差尽可能小；间接测定值尽可能有较多的有效数字位数，直接测定值的测量使误差尽可能小，且不超过仪表的量程；实现较大范围的灵敏调节；在大功率装置（电路）中尽可能节省能量；在小功率电路里，在不超过用电器额定值的前提下，适当提高电流、电压值，以提高测试的准确度。 明确目的 →选择方案 → 选定器材 → 拟定步骤 数据处理 → →误差分析
2019年 中考复习 电学实验探究题
第1页（共116页） 2018年04月08日 初中物理组卷 一．实验探究题（共50小题） 1．在测量小灯泡电功率的实验中，小帆所用小灯泡的额定电压为 2.5V 。 （1）为了节省试验时间，小帆希望连完最后一根导线后就能直接闭合开关进行试验。请用笔画线代替导线，将图甲中未连接完整的电路补画完整。 （2）实验中测出小灯泡在 2V 时的功率后，要测量其额定电功率，应向 （选填“左”或“右”）移动滑动变阻器的滑片。当电压表示数为额定电压时，电流表示数如图乙所示，其值为 A ，则小灯泡的额定电功率为 W 。 （3）实验时小帆发现电流表损坏了，他想设计一个不用电流表测定该小灯泡额定功率的实验。于是他向老师要了一个阻值为 R 0的定值电阻（阻值适当）和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的实验电路并顺利进行了实验： ①按图连接好电路，闭合S 1，使S 2接 1，调节滑动变阻器，使电压示数为 ； ②保持 ，使S 2接 2，读出电压表示数为 U ；灯泡的额定功率的表达式 P 额= （用 已知量和测量量表示）。 2．小明做测量小灯泡的额定功率的实验，电源电压6V ，所用滑动变阻器的规格是“20Ω 1A”，待测小灯泡的额定电压为2.2V 或3.8V 的一个。 （1）如图甲所示，正确连接电路后，闭合开关，发现小灯泡发光较暗，电流表示数为0.16A ，则小灯泡额定的电压为 。 （2）实验时，为了测量更准确，电压表选择0～3V 量程，小明想了一个巧妙的办法，连接电路，调节滑片，当电压表示数为 V 时，小灯泡恰好正常发光，此时滑动变阻器恰好在中点上，则小灯泡的额定功率为 W 。 （3）小明在（1）的基础上接着探究电流与电阻的关系，根据图甲，将小灯泡取下，保证电路中其他元件不变，在a 、b 两点间分别接入如图乙所示的5Ω、10Ω、20Ω 几个不同阻值的定值
(完整)初中物理电学实验专题训练
电学实验专题 1、(2010济宁)某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V 。 他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S ， 发现灯泡很亮，且电压表的读数为4.5V 。造成该现象的原 因为是__________________。 2、(2010泰州) 图（甲）是“探究通过导体的电流与 电压、 电阻的关系”的电路图，其中R 是定值电阻。 （2）当探究电流与电压的关系时，通过调节变阻器滑片P 的位置来改变 ___________ 两端的电压．三次改变滑片位置，测得三组电压和电流值(见右表)，发现每次电压与电流的比值是________________的 (选填“相同”或“不同”)，固此可得出电流与电压关系的初步结论： 当电阻一定时，________________。 （3）要探究电流与电阻的关系，仅凭图所示器材是不够的． 你认为(除导线外)还应增加的器材是____________________． 4.（2010梅州）小周同学在做探究“电流与电阻的关系” 实验时，他设计连接了如图所示的实物连接图。 （1）请你依题中的实物连接图画出相应的电路图。 （2）实验中，小周同学先将5Ω的电阻R 接入电路，电路连 接完全正确，将滑动变阻器阻值调至最大处，闭合开关S 就直 接读出了电流表的示数，并把数据记录在表格中。然后再分别 用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作。他在实验 操作过程中的错误是没有保持电阻R 的____不变。 （3）小周同学发现错误后重新进行实验， 得到的数据如下表所示。 根据表中的实验数 据得出的结论是：_________ （4）小周同学发现有一个小灯泡，于是用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图12所示，可知小灯泡的阻值是_______Ω。 5.（2010鸡西）在探究了电阻上的电流跟两端电压的关系后， 同学们又提出了电流与电阻有什么关系这一问题。请你和他们一起解决下列问题： （1）用笔画线代替导线，将实验电路连接完整。 （2）在导线连接完成后，闭合开关前还应 。 （3）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显 的示数。则发生故障的原因可能是___________ 。 （4）排除故障后，同学们继续进行实验。一位同学在读取完电流表 示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻。 他认为这样操作简捷高效。那么， ①电压表示数会怎样变化：______________ 。 ②请你指出他在操作中的错误：_____________________。 （5）分析表中实验数据，请你总结出电流与电阻的关系： ___________ 。 6.（2010黄冈）如图是小伟研究“2.5V 1W ”的小灯泡灯丝电阻的实物 连线图： 实验序号 1 2 3 电压／v 2.0 2.4 2.8 电流／A 0.40 0.480.56物理量 实验次数 电阻R （Ω） 电流I （A ） 1 5 0.48 2 10 0.24 3 20 0.12 图12 图 R S — 0.6 — 3 A C D B
