高一物理x-t图像习题集

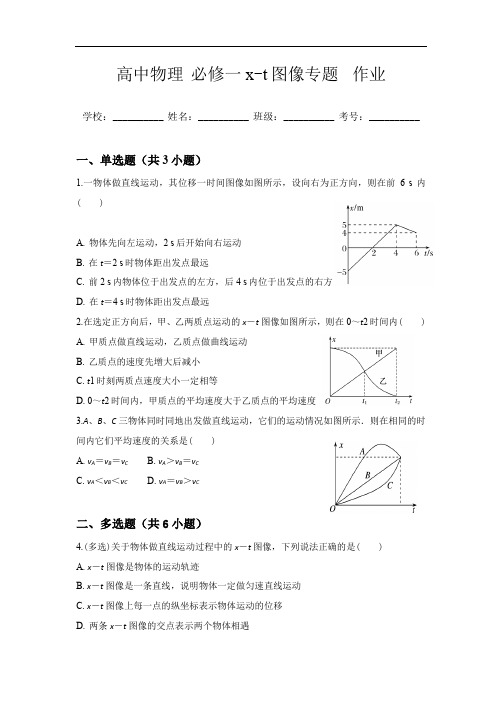

高中物理 必修一x-t图像专题 学案
高中物理必修一x-t图像专题作业学校：__________姓名：__________班级：__________考号：__________一、单选题（共3小题）1.一物体做直线运动，其位移一时间图像如图所示，设向右为正方向，则在前6 s内( )A. 物体先向左运动，2 s后开始向右运动B. 在t＝2 s时物体距出发点最远C. 前2 s内物体位于出发点的左方，后4 s内位于出发点的右方D. 在t＝4 s时物体距出发点最远2.在选定正方向后，甲、乙两质点运动的x－t图像如图所示，则在0～t2时间内( )A. 甲质点做直线运动，乙质点做曲线运动B. 乙质点的速度先增大后减小C. t1时刻两质点速度大小一定相等D. 0～t2时间内，甲质点的平均速度大于乙质点的平均速度3.A、B、C三物体同时同地出发做直线运动，它们的运动情况如图所示．则在相同的时间内它们平均速度的关系是( )A. v A＝v B＝v CB. v A＞v B＝v CC. v A＜v B＜v CD. v A＝v B＞v C二、多选题（共6小题）4.(多选)关于物体做直线运动过程中的x－t图像，下列说法正确的是( )A. x－t图像是物体的运动轨迹B. x－t图像是一条直线，说明物体一定做匀速直线运动C. x－t图像上每一点的纵坐标表示物体运动的位移D. 两条x－t图像的交点表示两个物体相遇5.(多选)如下图所示是某物体在0～10 s内的xt图像，下列说法中正确的是( )A. 物体在第1 s内的位移为4 mB. 物体在第5 s内的位移为8 mC. 物体在前5 s内的位移为8 mD. 物体在6～10 s的速度最大6.(多选)甲、乙两人从如图所示地形的O点同时出发，并同时到达A点。
两人运动图像如图，则()A. 乙做曲线运动B. 两人的年均速度相同C. 两人的平均速率相同D. 两人在B点时相遇7.(多选)质点沿直线运动，其位移—时间图像如图所示．关于质点的运动，下列说法正确的是( )A. 2 s末质点的位移为0，前2 s内位移为“－”，后2 s内位移为“＋”，所以2 s末质点改变了运动方向B. 第1 s内质点的位移为－0.1 mC. 3 s末质点的位置s＝0.1 mD. 质点在前4 s内的位移大小为0.4 m，位移的方向与规定的正方向相同8.(多选)一质点沿一条直线运动，其位移随时间的变化关系如图所示，Oa段和cd段为直线、ac段为曲线，Oa段的平均速度为v1，ac段的平均速度为v2，cd段的平均速度为v3，Od段平均速度为v4，则( )A. Oa段和cd段均为匀速直线运动，速度相同B. v2可能等于v4C. v1、v2、v3和v4中v3最大D. 在ac段存在一个时刻，此时刻的瞬时速度等于v49.(多选)如图所示为甲、乙两物体的位移—时间图像，甲、乙两物体在同一直线上运动，则( )A.甲、乙两物体均做匀速直线运动B.B. 甲、乙两物体一定不会相遇C. t1时刻甲、乙相遇D. t2时刻甲、乙相遇三、填空题（共1小题）10.一质点沿直线运动，其运动的xt图像如图所示，则：(1)质点在________时间内离出发点越来越远；质点在________时间内离出发点越来越近；质点在________时间内没有运动．A．0～20 s B．20～30 sC．30～40 s D．40～50 s(2)质点离出发点的最远距离是________ m.(3)质点在10 s时距离出发点________ m，质点在________ s时回到出发点．1.【【【【D【【【【由题意知向右为正方向．由图像可知，物体从－5 m处向右运动至5 m处，然后返回至4 m处．物体在前4 s内一直向右运动，后2 s内向左运动，故A、C错误；在t ＝4 s时物体距出发点最远，B错误，D正确．2.【【【【B3.【【【【A4.【【【【CD【【【【x－t图像表示物体运动的位移随时间变化的关系，A错误；x－t图像是一条直线，如果平行于x轴，表示位移不随时间变化，物体静止，B错误；x－t图像上每一点的纵坐标表示物体运动的位移，C正确；两条x－t图像的交点表示此时两个物体相对坐标原点位移相等，即两物体相遇，D正确．5.【【【【AC6.【【【【ABD7.【【【【CD【【【【质点沿直线运动，前2 s由－0.2 m处运动到坐标原点处，位移方向与规定的正方向相同，且0～4 s内质点始终沿s轴正方向运动，选项A错误；第1 s内质点的位移为s2－s1＝－0.1 m－(－0.2 m)＝0.1 m，选项B错误；3 s末质点位置坐标为s＝0.1 m，选项C正确；前4 s内质点运动方向不变，位移大小为0.4 m，方向沿s轴正方向，选项D正确．8.【【【【CD【【【【x－t图线上两点连线的斜率表示运动的平均速度，Oa段的斜率小于cd段的斜率，故v1＜v3，选项A错误；连接ac，ac段斜率小于Od段斜率，则v2不可能等于v4，选项B错误；由图像斜率可知v2＜v4＜v1＜v3，且ac段曲线上一定有一点切线的斜率等于Od连线的斜率，选项C、D正确．9.【【【【AC【【【【在位移－时间图像中，甲、乙两物体的图线均为倾斜的直线，所以两物体均做匀速直线运动，选项A正确；在x－t图像中，两图线的交点表示两者在对应时刻相遇，由图题可知，甲、乙在t1时刻相遇，选项C正确，选项B、D错误．10.【【【【(1)AC D B(2)50(3)1050【【【【(1)质点在0～20 s时间内和30～40 s时间内离出发点的位移越来越大，离出发点越来越远；质点在20～30 s时间内位移没有变化，故处于静止状态；质点在40～50 s 时间内离出发点的位移越来越小，离出发点越来越近．(2)由题图知t＝40 s时，质点离出发点的距离最远，最远距离为50 m.(3)从题图上读出质点在10 s时距离出发点10 m；质点在50 s 时位移为0，即回到出发点．。
2024-2025高一物理专题04 图像问题-专项练习解析版
专题04 图像问题1．如图所示是某质点运动的v t-图像，下列判断正确的是（）A．在2s~4s内，质点的加速度大小一直减小B．在第3s末，质点的加速度方向发生改变C．在2s~3s内，质点的平均速度大小大于1.5m/sD．在0~2s内，质点做直线运动，在2s~4s内，质点做曲线运动【答案】A【详解】A．v t-图像的斜率表示质点运动的加速度，在2s~4s内，质点的加速度大小一直减小，故A正确；B．在第3s末，质点的速度方向发生改变，加速度方向不变，故B错误；C．v-t图像与时间轴所围的面积表示物体运动的位移，在2s～3s内，如图图中虚线对应的图像与时间轴围成的面积表示位移大小为31m 1.5m2x⨯==而质点在2s～3s内运动的v-t图像与时间轴围成的面积小于虚线与坐标轴围成的面积，故质点的位移'x小于1.5m，而质点的平均速度为'xvt=，故质点的平均速度大小小于1.5m/s，故C错误；D．v-t图像描述的是质点的速度随时间的变化，不同于质点的轨迹，在v-t图像中只能描述质点做直线运动的速度随时间的变化，在04s内质点一直做直线运动，故D错误。
故选A。
2．某物体做初速度为零的直线运动，其x-t图像为如图所示的抛物线；该物体运动的加速度大小为（）A ．2m/s 2B ．4m/s 2C ．6m/s 2D ．12m/s 2【答案】B【详解】初速度为零时，根据匀变速运动公式212x at =由图中数据：t =3s 时x =18m 代入解得=a 4m/s 2故选B 。
3．小物块从倾角为37°的固定斜面顶端以初速度v 0滑下，在时间t 内下滑的位移为x ，其xt-t 图像如图所示，已知重力加速度g =10m/s 2，sin37°=0.6，则（ ）A ．v 0=1m/sB ．2s 时的速度是4m/sC ．物块的加速度a =1m/s 2D ．2s 内物块的位移为8m 【答案】D【详解】AC ．根据2012x v t at =+可得012x v at t =+由图像可得v 0=2m/s ，21421m/s 22a -==加速度a =2m/s 2选项AC 错误；B ．2s 时的速度是2026m/s v v at =+=选项B 错误； D ．2s 内物块的位移为0228m 2v v x t +==选项D 正确。
高中物理 x-t图像 最新习题(有解析)
【好题精选】x-t 图像1．（2019·辽源）如图所示是甲、乙两物体从同一点出发的位移－时间(x－t)图象，由图象可以看出在0~4 s 这段时间内A.甲先上坡后下坡B.甲、乙两物体始终同向运动C.甲、乙两物体之间的最大距离为4mD.4s 时甲乙两物体相遇2.关于物体做直线运动过程中的x－t 图象，下列说法正确的是( )A.x－t 图象是物体的运动轨迹B.x－t 图象是一条直线，说明物体一定做匀速直线运动C.x－t 图象与时间轴围成的面积表示物体运动的位移D.两条x－t 图象的交点表示两个物体相遇3．（2019·福建）如图所示是A、B 两质点从同一地点开始运动的x-t 图象（图中倾斜直线是A 质点的x-t 图象），下列说法正确的是( )A．A 质点做匀加速直线运动B．A、B 两质点在4s 末和8s 末速度大小相等C．B 质点前4s 做减速运动，后4s 做加速运动D．B 质点在4s 末运动方向发生改变4．（2020·安徽）一列复兴号动车进站时做匀减速直线运动，车头经过站台上三个立柱A、B、C，对应时刻分别为t1、t2、t3，其x-t 图像如图所示。
则下列说法正确的是（）A.车头经过立柱B 的速度为t2x3t1B.车头经过立柱A、B 的平均速度为tx2-t1x0(t3-2t2+t1)C.动车的加速度为(t-t )(t -t )(t -t )2 13 2 3 12x0(t3-t2+t1)D.车头通过立柱B、C 过程速度的变化量为(t-t )(t -t )2 13 15.A、B 两质点从同一地点运动的 x-t 图像如右图所示，下列说法正确的是：A．A、B 两质点在 4s 末速度相等B．A 质点一直以 5m/s 做匀速运动，B 质点先加速后减速，8s 末离出发点最远C.前4s 内A、B 之间距离先增大后减小，4s 末两质点相遇D.前4s 内，A 的位移小于 B 的位移，后 4s 内A 的位移大于B 的位移6．（2019·辽宁）（多选）甲与乙赛跑的位移—时间图象如图所示，X m 为赛程的总位移，①为甲的x-t 图象，②为乙的x-t 图象，下面描述正确的是A．甲做的是匀加速直线运动B．甲与乙在比赛过程中，相遇过二次C．甲先到达终点D．t3 时刻甲和乙的速度相等7．（2019·衡水）（多选）如图所示为甲、乙两人骑自行车在同一直线上运动的x-t 图象，由图象可知（）A．甲、乙两人始终同向行驶B．甲、乙两人在第1s 末相遇C.在前5s 内，甲行驶的路程比乙行驶的路程小D.在前4s 内，甲行驶的位移比乙行驶的位移小8．（2019·湖南长郡）如图所示是一辆汽车做直线运动的x-t 图象。
《v-t、x-t两种图像》分类练习 (带答案)
(二)、两个物体的位移图像
3．如图为甲、乙两运动物体相对同一原点的x﹣t图象，由图象可判断（BC）
A．甲和乙都做匀变速直线运动
B．甲和乙运动的出发点相距x0
C．乙运动的速率大于甲运动的速率
D．乙比甲早出发t1的时间
4.如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置—时间(x－t)
13.如图所示为一质点做直线运动的速度-时间图像，下列说法中正确的是（D）
A.整个过程中，CE段的加速度为负，加速度最小
B.整个过程中，BC段的加速度最大
C.整个过程中，C点所表示的状态，离出发点最远
D.BC段质点运动的位移是34m
14、如图为一物体沿直线运动的速度图象，由此可知（CD）
A. 2s末物体返回出发点
A.
A. B. C. D.
19．甲、乙两个物体从同一地点沿同一方向做直线运动的v-t图象如图所示，则（AC）
A.t=4s时甲在乙的后面
B.t=2s时两物体相距最远
C.两个物体两次相遇的时刻是2s末和6s末
D.甲物体一直向前运动而乙物体先向前运动2s，随后向后运动4s后停下
20.甲、乙两辆汽车沿平直公路从同一地点同时由静止开始向同
8.下列作直线运动的速度一时间图象(如图所示)中，表示质点作匀速直线运动的是 （A）
9.下列作直线运动的速度—时间图象中，表示质点作匀变速直线运动的是（BC）
10.一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t0和t0—3t0两段时间内(ABD)
图线．由图可知（BC）
A．在时刻t1，a车追上b车
高一物理必修xt,vt图像同步测试题
高一物理必修x t,v t图像同步测试题LELE was finally revised on the morning of December 16, 2020高一上学期高一物理速度——时间图象同步测试题1．（多选）如图所示，在下列表示物体运动规律的图象中，表示物体做匀速直线运动的是（）2.如图为一物体做直线运动的v －t 图象，则在0～t 1和t 1～t 2时间内( )A ．速度方向相同，加速度方向相同B ．速度方向相同，加速度方向相反C ．速度方向相反，加速度方向相同D ．速度方向相反，加速度方向相反 3.一枚火箭由地面竖直向上发射，其速度—时间图像如图所示，由图像可知( )A ．0～t a 段火箭的加速度小于t a ～t b 段火箭的加速度B ．在0～t b 段火箭是上升的，在t b ～t c段火箭是下落的C ．t b 时刻火箭离地面最远D ．t c 时刻火箭回到地面4.（多选）如图所示是某质点运动的速度图象，由图象得到的正确结果是( )A ．0～1s 内的加速度是2m/s 2B ．1～2s 内的位移大小是2mC ．0～1s 内的加速度大于2～4s 内的加速度D ．0～1s 内的运动方向与2～4s 内的运动方向相反5．如图为某物体做直线运动的v －t 图象，关于物体在前4s 的运动情况，下列说法正确的是( )A ．物体始终向同一方向运动B ．物体的加速度大小不变，方向与初速度方向相同C ．物体在前2s 内做减速运动D ．物体在前2s 内做加速运动6．如图示，是一质点从位移原点出发的v--t 图象，下列说法正确的是()A 、1s 末质点离开原点最远B2S 末质点回到原点末质点离开原点最远D ．4s 末质点回到原点7.某物体运动的图象如图所示，则物体做() A ．往复运动B ．匀变速直线运动C ．朝某一方向的直线运动D ．不能确定 8.（多选）如图为一物体沿直线运动的速度图象，由此可知() 末物体返回出发点末物体运动方向改变末与5s 的加速度大小相等，方向相反 内物体的位移为零9．（多选）两质点运动的速度—时间图象如图所示，下列说法正确的是（）A.在0—10秒内只有甲物体在运动B.在10秒末乙物体离出发点最近C.在25秒末两物体相遇D.不能确定这段时间内两物体的前后位置。
2022-2023学年人教物理高一上学期分层练习专题4 运动学图像问题带讲解
专题4 运动学图像问题一、x-t图像1．（2021·上海·华东师范大学附属东昌中学高一阶段练习）如图所示，折线是表示物体甲从A地向B地运动的x t-图像，直线表示物体乙从B地向A地运动的位移图像，则下列说法正确的是（）A．甲、乙两物体是同向运动B．甲和乙在前8s内都一直是匀速运动C．在距甲的出发点100m处相遇D．在前8秒内，甲停止了4sD【详解】A．根据位移—时间图像的斜率表示物体运动的速度，斜率正负表示速度方向，知甲、乙两物体是反向运动，故A错误；B．甲在前8s内一直是匀速运动；乙在0~2s内做匀速运动，2~6s内静止，6~8s内做匀速运动，故B错误；x=处甲乙相遇，相遇处距甲的出发点60m，故C错误；C．两图像的交点表示两物体相遇，知60mD．甲在2~6s内静止，停止了4s，故D正确。
故选D。
2．（2022·湖北·广水市一中高一阶段练习）甲和乙两个物体同地同向做直线运动，它们的位移s随时间t 变化的关系图像如图所示，则在0～t1时间内（）A．甲的速度始终比乙的速度大B．甲的平均速度大于乙的平均速度C．甲始终在乙的前面，直到t1时刻相遇D ．0～t 0时间内，甲在乙的前面，t 0～t 1时间内，乙在甲的前面 C【详解】A ．在s -t 图像中，斜率绝对值代表速度大小，故在0～t 0时间内，甲的速度大于乙的速度，在t 0～t 1时间内，甲的速度小于乙的速度，故A 错误；B ．平均速度为位移与时间的比值，在0～t 1时间内甲乙位移相同，时间相同，故平均速度相同，故B 错误； CD ．由图像可知，0～t 1时间内，同一时刻甲的位移始终大于乙的位移，t 1时刻甲乙在同一位置，故甲始终在乙的前面，直到t 1时刻相遇，故C 正确，D 错误。
故选C 。
3．若将一物体从某星球表面竖直向上抛出（不计气体阻力）时的x t - 图像如图所示，则（ ）A ．该物体上升的时间为10sB ．该物体被抛出时的初速度为10mC ．该星球表面的重力加速度大小为21.6mD ．该物体落到该星球表面时的速度大小为16mC【详解】A ．由图可知，物体上升到最高点时离该星球表面的距离为20 m h =物体从抛出点上升到最高点的时间为 5 s t =A 错误；B ．根据竖直上抛运动规律可知002v h t +=即 0020m 5s 2v +=⨯解得 08m v =B 错误；C ．对于下落过程，由212h at =得()2222220m 1.6m s 5s h a t ⨯===C 正确； D ．该物体落到该星球表面时的速度大小为21.6m 5s 8m s v at ==⨯=D 错误。
高一物理x-t图像的习题集.doc
s－t图象1．如图所示是一物体的s－t图象，则该物体在6 s内的路程是A．0 m B．2 m C．4 m D．12 m2．如图是甲乙两物体在同一直线上做匀速直线运动的x-t图像，由图像可以判断A．甲比乙早运动了t1秒B．t=t1时，两物体相距x0米C．t=t2时，两物体相遇D．t=t3时，两物体相距最远3．右图是甲、乙两物体在同一直线上运动的（位移）s—t（时间）图象，以甲的出发点为原点，出发时间为计时起点，则（）A．甲、乙同时出发B．乙比甲先出发C．甲出发时，乙在甲前边S0处D．甲在途中停了一段时间，而乙一直在运动4．如图所示是一物体的x－t图象，则该物体在6 s内的路程是 ( )A．0 m B．2 mC．4 m D．12 m5．t=0时甲、乙两物体同时从同一地点出发沿同一直线运动，以出发点为参考点，它们的位移—时间（x－t）图像如图所示，则在t1时刻A．它们的速度相同，甲在乙的前方B．它们的速度相同，乙在甲的前方C．它们的位置相同，甲的速度大于乙D．它们的位置相同，乙的速度大于甲6．一辆汽车做匀速直线运动从甲地到乙地，在乙地停留了一段时间后，又从乙地匀速返回到甲地．下图所示的描述汽车在整个运动过程中的位移图象正确的是7．如图所示为甲、乙两个物体在同一直线上运动的x-t图象,下列说法正确的是( )0t t t t甲x/mx0乙xtt1甲乙A ．两物体的速度大小相等，方向相反B ．在t=1s 时，甲、乙两物体相遇C ．在前2s 时间内，甲、乙两物体的位移相同D ．在t=2s 时，乙物体的运动方向发生了变化8．一遥控玩具小车在平直路上运动的位移时间图象如图所示，则（ ）A ．15s 末汽车的位移为300mB ．前10s 内汽车的加速度为32/s mC ．20s 末汽车的速度为 -1m ／sD ．前25s 内汽车做单方向直线运动9．如图所示，为甲、乙两物体相对于同一坐标的x-t 图像，则下列说法正确的是（ ）A ．甲、乙均做匀变速直线运动B.甲比乙早出发时间t 0C ．甲、乙运动的出发点相距x 0D.甲的速率大于乙的速率10．物体做匀变速直线运动的位移一时间图像如图所示，由图中数据可求出的物理量是（ ）A ．可求出物体的初速度B ．可求出物体的加速度C ．可求出物体的平均速度D ．可求出物体通过的路程11．小李讲了一个龟兔赛跑的故事：龟、免从同一地点出发，发令枪响后龟缓慢地向终点跑去，直至到达终点，兔自恃跑得快，让龟跑了一段时间后才开始跑，当它超过龟后便在路旁睡起觉来，一觉醒来睁眼一看，龟快接近终点了，于是便奋力追去，但最终还在下图中正确的是（）12．如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置-时间（x-t）图线。
x-t图像练习题
标准x-t 图像练习题1．如图所示，A 、B 两物体在同一点开始运动，从A 、B 两物体的位移图线可知下述说法中正确的是()A ．A 、B 两物体同时自同一位置向同一方向运动B ．A 、B 两物体自同一位置向同一方向运动，B 比A 晚出发2 sC ．A 、B 两物体速度大小均为10 m/sD ．A 、B 两物体在A 出发后4 s 时距原点20 m 处相遇【答案】BD【解析】试题分析：由题意可知A 、B 两物体由同一地点开始运动，但A 比B 提前2s 开始运动，故A 错误．由于A 、B 位移图象的斜率都大于0，故两物体运动的方向都为正方向，故B 正确．由图可知A 物体的速度v 1= 11s t ∆∆= 204=5m/s ，B 物体的速度v 2=22s t ∆∆=2042-=10m/s ，故C 错误．由题意可知在t=4s 时两物体到达同一位置s=20m 处相遇，故D 正确．考点：位移时间图象，追及相遇问题2．a 、b 、c 三个物体在同一条直线上运动，三个物体的x －t 图象如图所示，图象c 是一条抛物线，坐标原点是抛物线的顶点，下列说法中正确的是( )A ．a 、b 两物体都做匀速直线运动，两个物体的速度相同B ．a 、b 两物体都做匀变速直线运动，两个物体的加速度大小相等，方向相反C ．在0～5 s 内，当t ＝5 s 时，a 、b 两个物体相距最近D ．物体c 一定做变速直线运动【答案】D【解析】试题分析：图像为位移时间图，由图可知，a 、b 两物体的运动方向相反，都做匀速直线运动，速度大小相同，故A 错误、B 错误；a 、b 两物体从同一点出发，向相反方向运动，5s 时，相距最远，所以C 错误；由图像可知，c 是一条抛物线，故其函数关系为2kt y =，由运动学公式可知，该物体做匀加速直线运动，所以D 正确。
考点：直线运动t x -图像3．甲乙两物体在同一直线上运动的x-t 图象如图所示，以甲的出发点为原点，出发时刻为计时起点。
x-t图的应用及练习题附答案
§ X-----t 图一、 匀速直线运动的s-t 图象s-t 图象表示运动的位移随时间的变化规律。
匀速直线运动的s-t 图象是一条 。
速度的大小在数值上等于 ，即v ＝ ，如右图所示。
1.V=k=x/t 第一个图中向下的图2.速度的快慢3.截距的意义4.交点的意义5.运动方向31.V=k=x/t2.速度的快慢3.截距的意义4.交点的意义5.直线还是曲线6.运动方向 练习： 1、下列各图中，不是．．匀速直线运动的是 （ ）2、如图所示表示做匀速直线运动的物体的S －t 图像，则它在20s 内通过的路程是（ ）A ．100mB ．200mC ．300mD ．400m3、如图所示的是甲、乙两运动物体相对同一原点的位移一时间图象。
下面有关说法中正确的是A ．甲和乙都做匀变速直线运动B ．甲、乙运动的出发点相距S 0/2C ．乙运动的速率大于甲运动的速率D ．乙比甲早出发t 1的时间4、如图所示是做直线运动的甲、乙两物体的s-t 图象，下列说法中不正确．．．的是（ ）A ．甲启动的时刻比乙早 t 1B ．当 t = t 2 时，两物体相遇C ．当t = t 2 时，两物体相距最远D ．当t = t 3 时，两物体相距s 15、有一个龟兔赛跑的故事，兔子与乌龟的位移-时间图象如图所示，根据图象判断，下列说法正确的是 ( )A ．兔子与乌龟是同时、同地出发的B ．兔子与乌龟在赛程内曾有两次相遇C ．在O 至t 6时间内兔子与乌龟的平均速度相同D ．整个赛程内兔子与乌龟均做匀速直线运动6、老师讲了一个新的龟兔赛跑的故事，按照老师所讲的故事情节，乌龟和兔子的位移随时间的图象如图所示，则根据图象可知 （ ）A.发令枪一响，乌龟先跑出去，兔子过一会儿才跑出去B.兔子先加速前进，中途匀速前进，最后又加速前进C.乌龟一直匀加速前进D.兔子先通过预定的位移S m 到达终点7、甲、乙、丙三个物体运动的s —t 图象如右图所示，下列说法中正确的是（ ）A. 乙物体作匀加速直线运动B. 甲物体作曲线运动C ．三个物体在0—t 0时间内平均速度V =V =V 甲已丙D ．三个物体在0—t 0时间内平均速度V V >V 甲已丙8、甲、乙两小分队进行军事演习，指挥部通过现代通信设备，在屏幕上观察到两小分队的具体行军路线．．．．如图所示，两小分队同时同地由O 点出发，最后同时到达A 点，下列说法中正确的是A ．小分队行军路程B ．小分队平均速度C. y-x 图象表示的是速率v-t 图象D. y-x图象表示的是位移s-t图象9、在乒乓球比赛时，运动员在发球前喜欢让球从高处自由下落到球拍上，与球拍多次碰撞后静止在球拍上，再开始发球，下图反映的是此过程中哪个物理量随时间的变化过程( )A、位移B、路程C、速度D、加速度10．图2-15所示为一运动物体的位移图像，则开始运动后经5s离出发点_______m，在前10s的速度等于________m/s，在10～20s内的位移等于_________m，在20～40s内的速度等_______m/s，在整个运动时间内的位移等于________m，路程等于________m．11．图2-16所示为A、B两运动物体的位移图像，由图可知A．开始时（t=0）A在B正前方．B．B运动时的速度比A运动时的速度大．C．B在t2时追上A，然后跑到A的前面．D．B开始时的速度比A小，t2后B的速度才超过A．12．甲、乙两物体在同一直线上运动，其s-t图如图2-17所示，则 [ ]A．两物体的速度大小相等、方向相反．B．经t=5s，甲、乙两物体相遇，C．经t=10s，甲、乙两物体的速度都降为零．D．经t=10s，乙物体的速度降为零．13. 两个物体a、b同时开始沿同一条直线运动。
高一物理必修1第一章x-t图像带答案
小车从A地开往D地，其s-t图象如图所示，其中BC段平行于时间轴，则下列说法正确的是：A．小车在AB段做匀加速直线运动B．小车在BC段处于静止状态C．小车在CD段做匀速直线运动D．小车在到达D地的前一时刻的速度为零BC如图是一辆汽车做直线运动的s-t图象,对线段OA、AB、BC、CD所表示的运动,下列说法正确的是BCA．OA段运动最快B．AB段静止C．CD段表示的运动方向与初始运动方向相反D．运动4h后汽车的位移大小为30km如图所示，为一物体运动的位移-时间（x-t）图像。
由图像可知 CA．物体一直做匀加速直线运动B．物体一直做匀减速直线运动C．物体以某一速率做往复运动D．物体有时做匀加速直线运动，有时做匀减速直线运动如图为物体运动的图象，对物体运动情况的正确解释是（）A．物体先沿一个平面滚动，然后向山下滚，最后静止B．物体开始静止，然后向山下滚，最后静止C．物体先以恒定的速度运动，然后逐渐变慢，最后静止D．物体开始时静止，然后反向运动，最后静止如图 2 所示，A 、B 两物体在同一点开始运动，从 A 、B 两物体的位移图线可知下述说法中正确的是（）A．A 、B 两物体同时自同一位置向同一方向运动B．A 、B 两物体自同一位置向同一方向运动，B 比 A 晚出发 2sC．A 、B 两物体速度大小均为 10 m/sD．A 、B 两物体在 A 出发后 4s 在距原点 20 m 处相遇分析与解答：由 s －t 图线可知，A 、B 两物体自同一位置向同一方向运动，且 B 比 A 晚出发 2s，图线中直线的斜率大小表示作匀速直线运动的速度大小，由 s －t 图线可知，B 物体的运动速度大小比 A 物体的运动速度大小要大一些，A 、B 两直线的交点的物理意义表示相遇，交点的坐标表示相遇的时间和相遇的位置，故 A 、B两物体在 B 物体出发后 2s 相遇．相遇位置距原点 20 m处，综上所述， BD选项正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
s－t图象1．如图所示是一物体的s－t图象，则该物体在6 s内的路程是A．0 m B．2 m C．4 m D．12 m2．如图是甲乙两物体在同一直线上做匀速直线运动的x-t图像，由图像可以判断A．甲比乙早运动了t1秒B．t=t1时，两物体相距x0米C．t=t2时，两物体相遇D．t=t3时，两物体相距最远3．右图是甲、乙两物体在同一直线上运动的（位移）s—t（时间）图象，以甲的出发点为原点，出发时间为计时起点，则（）A．甲、乙同时出发B．乙比甲先出发C．甲出发时，乙在甲前边S0处D．甲在途中停了一段时间，而乙一直在运动4．如图所示是一物体的x－t图象，则该物体在6 s内的路程是 ( )A．0 m B．2 mC．4 m D．12 m5．t=0时甲、乙两物体同时从同一地点出发沿同一直线运动，以出发点为参考点，它们的位移—时间（x－t）图像如图所示，则在t1时刻A．它们的速度相同，甲在乙的前方B．它们的速度相同，乙在甲的前方C．它们的位置相同，甲的速度大于乙D．它们的位置相同，乙的速度大于甲6．一辆汽车做匀速直线运动从甲地到乙地，在乙地停留了一段时间后，又从乙地匀速返回到甲地．下图所示的描述汽车在整个运动过程中的位移图象正确的是7．如图所示为甲、乙两个物体在同一直线上运动的x-t图象,下列说法正确的是( )0t t t t甲x/mx0乙xtt1甲乙A ．两物体的速度大小相等，方向相反B ．在t=1s 时，甲、乙两物体相遇C ．在前2s 时间内，甲、乙两物体的位移相同D ．在t=2s 时，乙物体的运动方向发生了变化8．一遥控玩具小车在平直路上运动的位移时间图象如图所示，则（ ）A ．15s 末汽车的位移为300mB ．前10s 内汽车的加速度为32/s mC ．20s 末汽车的速度为 -1m ／sD ．前25s 内汽车做单方向直线运动9．如图所示，为甲、乙两物体相对于同一坐标的x-t 图像，则下列说法正确的是（ ）A ．甲、乙均做匀变速直线运动B.甲比乙早出发时间t 0C ．甲、乙运动的出发点相距x 0D.甲的速率大于乙的速率10．物体做匀变速直线运动的位移一时间图像如图所示，由图中数据可求出的物理量是（ ）A ．可求出物体的初速度B ．可求出物体的加速度C ．可求出物体的平均速度D ．可求出物体通过的路程11．小李讲了一个龟兔赛跑的故事：龟、免从同一地点出发，发令枪响后龟缓慢地向终点跑去，直至到达终点，兔自恃跑得快，让龟跑了一段时间后才开始跑，当它超过龟后便在路旁睡起觉来，一觉醒来睁眼一看，龟快接近终点了，于是便奋力追去，但最终还在下图中正确的是（）12．如图所示，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置-时间（x-t）图线。
由图可知xtt1t2abA．在t1时刻，两车速度相等B．在t2时刻，a、b两车运动方向相同C．在t1到t2这段时间内，b车的速率先减小后增大D．在t1到t2这段时间内，b车的速率一直比a车大13．A，B两物体x-t图象如图所示，由图可知（）A．在5s内两物体的位移相同，5s末两物体相遇B．从第3s起，两物体运动方向相同，且v A>v BC．两物体由同一位置开始运动，但是物体A比B迟3s才开始运动D．5s内两物体的平均速度相等14．A、B、C三个物体从同一点出发，沿着一条直线运动的位移－时间图象如图所示，下列说法中正确的是( )A．C物体做加速直线运动B．A物体做曲线运动C．三个物体在0～t时间内的平均速度A C Bv v v>>D．三个物体在0～t时间内的平均速度A C Bv v v==15．物体作匀加速直线运动，已知加速度为2m/s２，那么任意1秒时间内（）A．物体的末速度一定等于初速度的2倍B．物体的末速度一定比初速度大2m/sC．第5s的初速度一定比第4 s的末速度大2m/sD．第5s的初速度一定比第4s的初速度大2m/s16．某物体的位移图象如图所示，若规定向东为正方向，试求物体在OA、CD、DE各阶段的速度大小及方向。
参考答案1．D【解析】试题分析：由x-t图象可知：前2s内，物体先沿正方向运动2m，后又回到原点，所以前2s 内的路程是4m；2-6s内，物体先向反方向运动4m，后又返回出发点，此过程中，物体的路程为8m，所以物体在6s内的路程为12m．故选D考点：x-t图象。
2．AC【解析】图像斜率表示速度，纵坐标表示位移。
0-t1秒，甲速度不为0，乙速度为0，即甲比乙早运动了t1秒，A对。
t=t1时，乙位移为0，甲位移小于x0米，两物体相距小于x0米，B错。
t=t2时，两物体位移相同，两物体相遇，C对。
0时刻两物体相距最远，D错。
3．ACD【解析】考点：匀变速直线运动的图像．专题：运动学中的图像专题．分析：根据图线与坐标轴的交点分析两物体出发的时刻．由t=0时刻的位移分析出发点的位置关系．位移-时间图象的斜率等于速度，当图线平行于横轴时，物体的位移不变，表示物体处于静止状态．解答：解：A、B由图看出，甲、乙两个物体都是从t=0时刻开始运动的．故A正确，B错误．C、甲从原点沿正方向出发，乙从原点正方向上S0处向正方向出发，则甲出发时，乙在甲前边S0处．故C正确．D、由图在t1～t2时间内，甲的位移不变，处于静止状态．而乙一直做匀速运动．故D正确．故选ACD点评：本题关键从数学角度理解位移图象的物理意义：抓住图线的起点和斜率表示速度是关键．4．D【解析】考点：匀变速直线运动的图像．专题：运动学中的图像专题．分析：路程表示物体运动轨迹的长度．由x-t图象可知：前2s内，物体先沿正方向运动一段时间后又回到原点，2-6s内，物体先向反方向运动一段时间后又返回出发点，整个过程运动轨迹的长度即为路程．解答：解：由x-t图象可知：前2s内，物体先沿正方向运动2m，后又回到原点，所以前2s 内的路程是4m；2-6s内，物体先向反方向运动4m，后又返回出发点，此过程中，物体的路程为8m，所以物体在6s内的路程为12m．故选D．点评：本题考查的是x-t图象的相关知识，注意该问题中问的是路程而不是位移，注意路程与位移的区别．5．D【解析】图中位移-时间图象，其斜率等于物体的速度．根据数学知识确定斜率的大小，来比较速度的大小．图中两图线相交，表示位移相同，物体处于同一位置．根据物体位移大小等于初末位置坐标之差分析两物体的位置关系．根据数学可知，甲图线的斜率小于乙图线在t1时刻切线的斜率，则在t1时刻，甲的速度小于乙的速度．两物体的初末位置坐标之差相等，说明物体通过的位移相同，甲、乙两物体又是从同一地点出发沿同一直线运动，所以在t1时刻，位置相同．所以它们的位置相同，乙的速度大于甲．点评：本题首先要判断出是单选题，其次根据位移图象斜率等于速度比较速度大小是难点．6．D【解析】汽车运动的三个过程都要用时间，且时间不能够倒流．汽车先匀速运动，位移增加，然后静止了一段时间，位移不变，最后汽车匀速返回，位移又均匀减小到零，只有D 正确．7．AB【解析】试题分析：位移时间图像的斜率表示速度大小，甲的速度为15/v m s =，乙的速度为25/v m s =-，负号表示运动方向，所以两者的速度大小相等，方向相反，A 正确；在t=1s 时，两者位移大小相同，都到达了x=5位置，两者相遇，B 正确；前2s 甲的位移为10m ，乙的位移为-10m ，位移大小相同，方向不同，C 错误；乙的速度一直为负，即一直朝着负方向运动，D 错误；考点：考查了位移时间图像8．C【解析】试题分析：由于该图像是位移与时间图像，所以15s 末汽车的位移为s15=30m ，故A 错误；10s 内物体做匀速直线运动，所以加速度为0，B 错误；20s 末汽车的速度为20302515m m s s --=－1m/s ，故C 正确；物体在前10s 内做匀速直线运动，然后静止了一段时间，然后再反方向运动一段距离，故D 错误。
考点：位移与时间图像。
9．BC【解析】试题分析：图像的斜率表示速度，故两者都是做匀速直线运动，乙在0t 时刻才开始运动，甲在0t =时刻开始运动，所以甲比乙早出发时间0t ，故B 正确；甲的出发点为0x x =处，乙的出发点为0x =处，所以甲、乙运动的出发点相距0x ，C 正确；图像的斜率大小表示速度，所以乙的速度大于甲的速度，故D 正确；考点：考查了位移时间图像10．C【解析】试题分析：因为知道质点运动的时间，运动的位移，故可以求出物体运动的平均速度，因为物体不是做匀变速直线运动，所以无法求解初速度和加速度，因为图像表示物体位移随时间变化规律，不表示路程，故也不能求解物体的路程，故C 正确。
考点：考查了位移时间图像11．C【解析】试题分析：由于是从同一地点出发，所以A 错误；由于兔龟不是同时出发，而是兔比龟晚跑了一段时间，所以B 错误，最终两者的位移相同，所以C 错误、D 正确。
考点：位移时间图像【解析】 试题分析：在时刻t 1，a 、b 两车的位置坐标相同，b 曲线的斜率大于a 的斜率，所以b 的速度大于a 的速度．故A 错误．在时刻t 2，b 曲线的斜率为负，则速度为负方向，而a 的斜率为正，则速度为正方向，两车运动方向相反，选项B 错误；图线切线的斜率表示速度，在t 1到t 2这段时间内，b 车图线斜率先减小后增大，则b 车的速率先减小后增加．故C 正确．在t 1到t 2这段时间内，b 车的速率先大于a ，然后小于a ，最后反向运动，速率又逐渐增大， 到速率大于a ，选项D 错误。
故选C ．考点：x-t 图线。
13．B【解析】试题分析：A 物体5s 内的位移为10m ，B 物体5s 内的位移为5m ，位移不相同，但5s 末两者相遇，A 错误；A 物体在3s 末开始运动，和B 物体运动方向一致，图像的斜率表示运动速度，所以有A B v v >，B 正确；A 开始的初位置在坐标原点，B 在x=5m 处出发，C 错误，A 物体的平均速度为2m/s ，B 物体的平均速度为5m/s ，平均速度不同，D 错误；考点：考查了位移时间图像14．AD【解析】试题分析：位移时间图像斜率代表速度，斜率的正负代表速度的方向。
观察图像，C 的斜率大于0，斜率一直变大所以C 物体做加速直线运动，选项A 对。
对A 的位移时间图像分析，斜率先是大于0斜率逐渐减小到0后斜率逐渐增大，但是小于0 ，即A 的运动先是速度逐渐减小的正方向直线运动后加速的负方向直线运动，但运动方向只有正负两个方向，不是曲线运动选项B 错。
平均速度为位移与时间的比值，在0～0t 时间内，三个物体的初末位置相同，位移相同，时间相等所以平均速度相等选项D 对C 错。
考点：位移时间图像15．BD【解析】试题分析：加速度为2m/s 2，物体的末速度不一定等于初速度的2倍，A 错误；由at v =∆可知，加速度为2m/s 2，任意1秒时间内，末速度一定比初速度大2m/s ，B 正确；第5s 初与第4s 末是同一时刻，速度应相同，C 错误；第5s 初即第4s 末，则第5s 的初速度一定比第4s 的初速度大2m/s ，故D 正确。
