CH发动机排放污染物净化方案及分析
发动机排气的净化
第三节 柴油机排气的净化
重点
– N 减小喷油提前角 – 加水 – 碳烟净化装置
第六章 复习思考题
汽车排污的来源有哪些？主要的有害成 分是什么？ 汽油机和柴油机的排污各有何特点？ 汽油机和柴油机分别采取了哪些措施来 减少排污？
1. 减小燃烧室面容比 2. 增长气门重叠时间 3. 延迟点火时间 4. 应用稀燃技术
层状燃烧 均质稀燃技术（扰流发生罐、喷流控制阀、火球 型燃烧室等）
二、机外净化措施
（一） 废气再燃烧
1. 热反应器(有空气喷射装置) 2. 催化反应器
（二） 防止曲轴箱窜气和汽油蒸发
1. 曲轴箱强制通风（PCV装置） 2. 吸附罐
– (一) 改善可燃混合气品质
1. 进气温度自动调节气空气滤清器 ——使进气温度保持在40°C左右，得到稀混合气 2. 叶片旋转器 ——产生旋转气流，促进燃油雾化。 3. 废气再循环(EGR)装置 ——将5%-20%废气引入进气管，以降低燃烧温度， 减少NOX生成。 4. 电子控制汽油喷射
（二） 改善燃烧状况
第六章 发动机排气的净化
第一节 概述 第二节 汽油机排气的净化 第三节 柴油机排气的净化
第一节 概述
一、排气来源
废气、窜气、蒸汽。
二、排气的主要有害成分
CO、NOX、HC、碳烟（柴油机）。
三、净化方式
机内净化—改善混合气品质，改善燃烧环境。 机外净化—净化排出的废气。
第二节 汽油机排气净化
一、机内净化措施
发动机污染物的排放及其解决措施
发动机污染物的排放及其解决措施随着能源危机的爆发，人类对能源的过分依赖，导致石油价格不断上升，汽车工业全球都在致力于寻找石油的替代品，电动汽车的组成包括：电力驱动及控制系统、驱动力传动等机械系统、完成既定任务的工作装置等。
电力驱动及控制系统是电动汽车的核心，也是区别于内燃机汽车的最大不同点。
电力驱动及控制系统由驱动电动机、电源和电动机的调速控制装置等组成。
电动汽车的其他装置基本与内燃机汽车相同。
1. 电源电源为电动汽车的驱动电动机提供电能，电动机将电源的电能转化为机械能，通过传动装置或直接驱动车轮和工作装置。
目前，电动汽车上应用最广泛的电源是铅酸蓄电池，但随着电动汽车技术的发展，铅酸蓄电池由于比能量较低，充电速度较慢，寿命较短，逐渐被其他蓄电池所取代。
正在发展的电源主要有钠硫电池、镍镉电池、锂电池、燃料电池、飞轮电池等，这些新型电源的应用，为电动汽车的发展开辟了广阔的前景。
2. 驱动电动机驱动电动机的作用是将电源的电能转化为机械能，通过传动装置或直接驱动车轮和工作的机械特性，与汽车装置。
目前电动汽车上广泛采用直流串激电动机，这种电机具有软的行驶特性非常相符。
但直流电动机由于存在换向火花，比功率较小、效率较低，维护保养工作量大，随着电机技术和电机控制技术的发展，势必逐渐被直流无刷电动机BCDMSRM ）和交流异步电动机所取代。
（）、开关磁阻电动机（3. 电动机调速控制装置电动汽车充电电动机调速控制装置是为电动汽车的变速和方向变换等设置的，其作用是早期的电动汽车控制电动机的电压或电流，完成电动机的驱动转矩和旋转方向的控制。
上，直流电动机的调速采用串接电阻或改变电动机磁场线圈的匝数来实现。
因其调速是有级的，且会产生附加的能量消耗或使用电动机的结构复杂，现在已很少采用。
目前电动汽车上应用较广泛的是晶闸管斩波调速，通过均匀地改变电动机的端电压，控制电动机的电流，来实现电动机的无级调速。
在电子电力技术的不断发展中，它也逐渐被其他电力晶体GTOMOSFETBTRIGBT等）斩波调速装置所取代。
车辆发动机清污排毒方案
车辆发动机清污排毒方案车辆的发动机清洗和排除有毒物质是保证车辆长期使用的必要措施。
在此，我们将提供一些简单而有效的方式，帮助您保护您的车辆发动机，防止其因泥沙、沉积物或切碎的金属碎片等物质而对发动机造成伤害。
1. 定期更换机油机油是发动机运行的核心部件之一。
定期更换机油可以清除发动机内的污垢和有害物质，并提供长期的润滑和保护。
通常，车辆主人需要在发动机每行驶5000到10000英里后更换一次机油。
2. 定期更换空气滤清器空气滤清器是防止污浊空气和杂质进入发动机的第一道防线。
如果空气滤清器受到污染，将会影响发动机的性能。
因此，保持空气滤清器的清洁并定期更换非常重要，这样可以防止有害物质进入发动机，保持发动机的健康和持久性。
3. 定期检查水箱水箱是汽车发动机冷却系统的重要组成部分。
保持水箱的清洁和冷却液的清洁可以帮助您防止发动机过热，这将有助于保护您的发动机不受损伤。
4. 定期更换燃油滤清器燃油滤清器是过滤燃油内杂质和污垢的防线。
如果燃油滤清器变脏和堵塞，它将会消耗发动机的能量，使您的车辆性能下降，并且可能导致发动机故障。
因此，定期更换燃油滤清器是保护发动机不受污染和损伤的必要措施。
5. 使用清洁剂和添加剂为了清除沉积在发动机内的杂质和污垢，可以使用一些清洁剂和添加剂。
这些清洁剂和添加剂可以加入到油中、燃油箱中或直接加到发动机内。
通过使用这些清洁剂和添加剂，可以有效地去除堵塞油路和排气系统中的沉积物，并帮助修复已经受损发动机的功能。
在使用这些清洁剂和添加剂前，请确保按照使用说明进行操作。
总结通过定期更换机油、空气滤清器和燃油滤清器、使用清洁剂和添加剂等简单方式，可以确保您的车辆发动机清洁、健康、高效和持久。
除此之外，定期检查水箱和冷却液的清洁，也是保障发动机的健康和持续运转的不可或缺的一部分。
以上是本文对于车辆发动机清污和排毒的一些方案的介绍，希望可以对广大车主有所帮助。
汽车发动机排放污染分析及对策
0 引言 随着人们的经济收入提高，越来越多的家庭拥有自己 的私家车，而汽车数量的增多也会带来一系列问题，例如交 通拥堵、汽车尾气、污染物排放等，而汽车尾气的污染物排 放对于环境造成的压力越来越重，因此我们必须采取有效 措施来降低汽车污染物的排放量，也要不断进行技术创新 和研发，通过提高汽车污染物排放的防治技术来保护环境。 1 汽车排放污染物的主要成分及其危害 目前大部分汽车都是以燃烧汽油和柴油以及天然气 等化石能源作为主要的动力，而这些能源燃烧后的产物有 一氧化碳、碳氢化合物、氮氧化合物以及一些含碳含铅的 威力化合物，这些物质不仅对我们的环境造成了严重的危 害，而且还会对生存在这个环境中的人和动物的身体健康 产生严重的损害。具体来说，首先一氧化碳是对于在发动 机内燃烧不完全产生的一种无色无味的有毒气体，气体进 入人体以后很容易以血液中的血红蛋白相结合，从而导致 血液的血红蛋白失去运输氧气的能力，最终会导致大脑等 身体各个脏器缺氧，轻者可以造成人们头晕目眩不良反 应，否则危及人们的生命。其次，碳氢化合物也是汽车尾气 排放的物质之一，它是由于燃料在汽缸内没有参与燃烧， 直接排放到空气中的颗粒物质，虽然碳氢化合物一般情况 下对人体不会有影响，但是在强烈的光照下它，可以与二 氧化氮发生反应形成高浓度的臭氧环境，在这种环境下人 的眼睛和呼吸器官皮肤等都会受到强烈的刺激。然后是碳 氧化合物，这也是汽车尾气排放的物质之一，在正常情况 下我们的空气中本来就含有一定比例的碳氧化合物，但是 汽车尾气排放的二氧化碳具有很强大的毒性，并且车尾气 的排放增加了空气中碳氧化合物的浓度，而这高浓度的碳 氧氮氧化合物会损害人体的呼吸器官，严重会导致人体的 支气管炎、肺气肿等疾病。另外，氮氧化合物也是形成光化 学烟雾的主要成分之一。最后，汽车尾气排放的固体微粒 主要有些化合物和叶酸以及低分子物质，这些物质也会对
汽油发动机尾气排放超标分析与治理措施
2021(1)e点韶汽车工穩师APPLICATIONi 汽油发动机尾气分析与治理措施「李先锋.I 城职业技术大学)摘要：国！标准实施以来，因尾气排放超标原因，出现了大量汽车年检难以通过的现象。
为了解决此问题，针对汽油机排放 超标现象，深入检测站和汽修厂进行了调查研究，结合发动机构造、汽车使用和故障产生机理的方法，文章从汽车汽油发动机有害气体产生的机理、结构、设计指标、汽车使用、运行材料、磨损和损坏的规律等方面，对汽油发动机尾气排放进行分析 和阐述，并提出解决措施。
为节能减排领域提供了参考。
关键词:汽油发动机;尾气排放;治理Analysis and Treatment Measures of Excessive Exhaust Emissim of Gasoline Engine **基金项目：山西省教育科学“十三五”规划课题(GH-19318)Abstract ： Since the implementation of the VI national standard, a large number of automobile annual inspections have beendifficult to pass due to the excessive exhaust emissions. In order to solve this problem, aiming at the phenomenon that gasoline engine emissions exceed the standard, in-depth inspection station and auto repair factory conducted investigation and research,combining the methods of engine structure, automobile use and fault generation mechanism, this paper analyzes and expoundsthe exhaust emissions of gasoline engines from the aspects of the mechanism, structure, design index, vehicle use, operating materials, laws of wear and damage, etc, and propose solutions. It provides a reference for the field of energy conservation andemission reduction.Key words : Gasoline engine; Exhaust emission; Treatment多年来汽车保有量增长的同时，汽车运行带来的 环境污染也日益严重，国家制定了越来越严格的汽车排放污染标准，倒逼汽车产业升级。

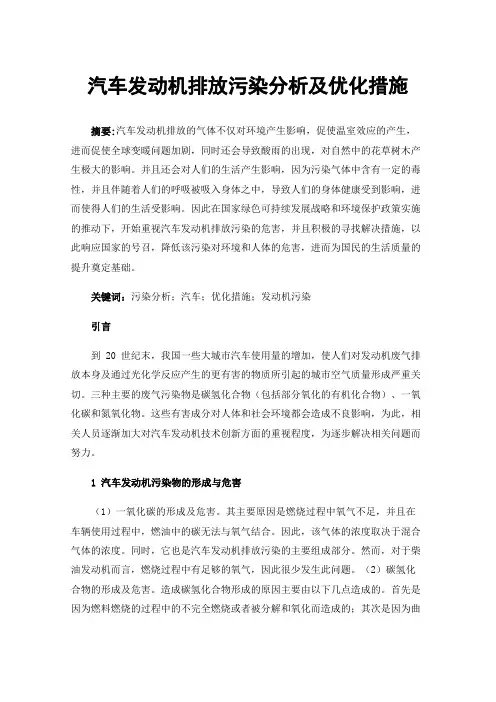

汽车发动机排放污染分析及优化措施
