矿用锚索锚具与夹具技术规范书

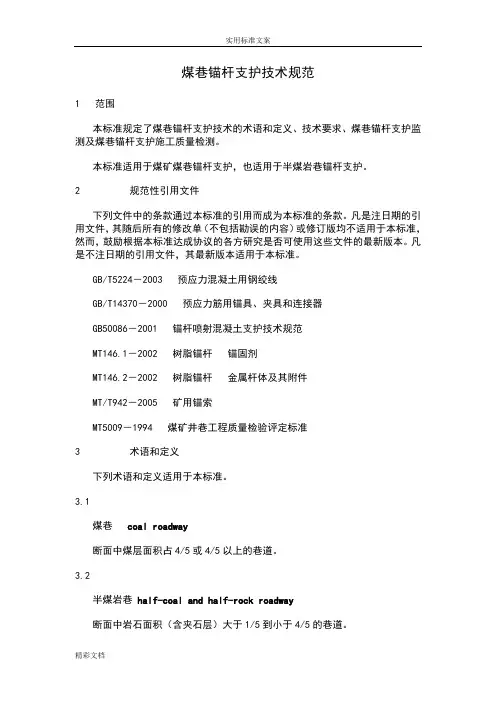

煤巷锚杆支护技术要求规范
煤巷锚杆支护技术规范1 范围本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。
本标准适用于煤矿煤巷锚杆支护，也适用于半煤岩巷锚杆支护。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T5224－2003 预应力混凝土用钢绞线GB/T14370－2000 预应力筋用锚具、夹具和连接器GB50086－2001 锚杆喷射混凝土支护技术规范MT146.1－2002 树脂锚杆锚固剂MT146.2－2002 树脂锚杆金属杆体及其附件MT/T942－2005 矿用锚索MT5009－1994 煤矿井巷工程质量检验评定标准3术语和定义下列术语和定义适用于本标准。
3.1煤巷coal roadway断面中煤层面积占4/5或4/5以上的巷道。
3.2半煤岩巷half-coal and half-rock roadway断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
锚杆支护bolt supporting以锚杆为基本支护形式的支护方式。
3.4锚杆杆体破断力breaking force of bolt bar锚杆杆体能承受的极限拉力。
3.5锚杆拉拔力pulling force of bolt锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。
3.6锚固力anchor capacity锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。
〔MT146.1－2002，定义3.8〕3.7设计锚固力 design anchor capacity设计时给定的锚杆应能承受的锚固力。
3.8树脂锚杆resin anchor bolt〔MT146.1－2002，定义3.1〕3.9树脂锚固剂capsule resin起粘结锚固作用的材料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部份分隔包装成卷形。

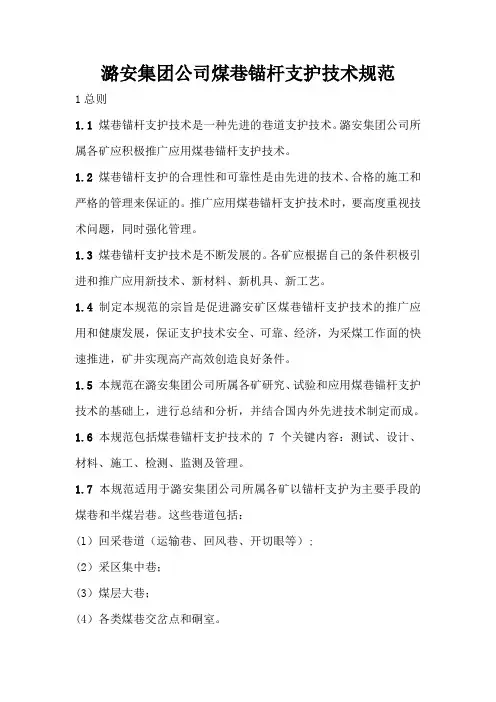

091003潞安集团锚杆技术规范
潞安集团公司煤巷锚杆支护技术规范1总则1.1煤巷锚杆支护技术是一种先进的巷道支护技术。
潞安集团公司所属各矿应积极推广应用煤巷锚杆支护技术。
1.2煤巷锚杆支护的合理性和可靠性是由先进的技术、合格的施工和严格的管理来保证的。
推广应用煤巷锚杆支护技术时，要高度重视技术问题，同时强化管理。
1.3煤巷锚杆支护技术是不断发展的。
各矿应根据自己的条件积极引进和推广应用新技术、新材料、新机具、新工艺。
1.4制定本规范的宗旨是促进潞安矿区煤巷锚杆支护技术的推广应用和健康发展，保证支护技术安全、可靠、经济，为采煤工作面的快速推进，矿井实现高产高效创造良好条件。
1.5本规范在潞安集团公司所属各矿研究、试验和应用煤巷锚杆支护技术的基础上，进行总结和分析，并结合国内外先进技术制定而成。
1.6本规范包括煤巷锚杆支护技术的7 个关键内容：测试、设计、材料、施工、检测、监测及管理。
1.7本规范适用于潞安集团公司所属各矿以锚杆支护为主要手段的煤巷和半煤岩巷。
这些巷道包括：(l）回采巷道（运输巷、回风巷、开切眼等）;(2）采区集中巷；(3）煤层大巷；(4）各类煤巷交岔点和硐室。
1.8本规范未涉及的煤巷锚杆支护技术问题，应按国家、煤炭行业和潞安集团公司有关标准、规范和规定执行。
1.9 名词解释(l）煤巷：煤层巷道，在煤层中掘进的巷道。
(2）煤层顶板煤巷：沿煤层底板掘进，顶板为煤层的煤巷。
(3）全煤巷道：在煤层中掘进，顶板、底板和两帮全部为煤层的煤巷。
(4）大断面巷道：巷道宽度不小于5m 的煤巷。
(5）树脂锚杆：对巷道围岩起锚固作用的一套构件，包括杆体、树脂锚固剂、托板、螺母与减摩垫圈等。
(6）锚杆支护：以锚杆为基本支护形式的支护方式。
(7）杆体屈服载荷：锚杆杆体屈服时承受的拉力（kN）。
(8）杆体拉断载荷：锚杆杆体所能承受的极限拉力（kN）。
(9）锚固剂：将锚杆杆体锚固于钻孔中的无机或有机化学豁结材料。
(10）锚固长度：锚杆杆体、锚固剂和钻孔孔壁的有效结合长度。

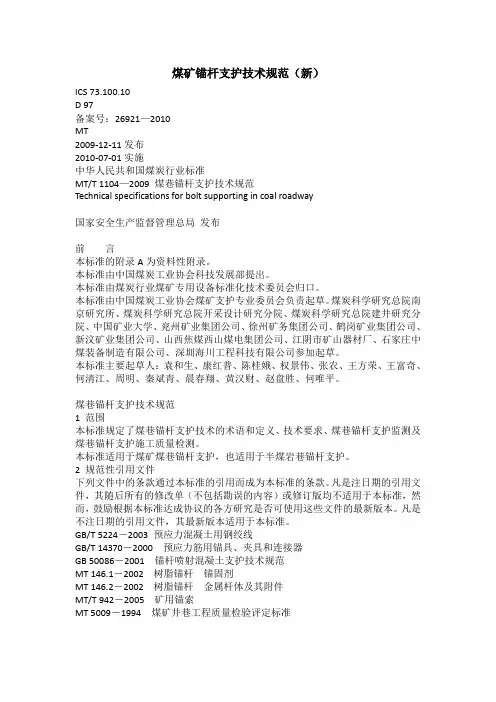

煤矿锚杆支护技术规范
煤矿锚杆支护技术规范（新）ICS 73.100.10D 97备案号：26921—2010MT2009-12-11发布2010-07-01实施中华人民共和国煤炭行业标准MT/T 1104—2009 煤巷锚杆支护技术规范Technical specifications for bolt supporting in coal roadway国家安全生产监督管理总局发布前言本标准的附录A为资料性附录。
本标准由中国煤炭工业协会科技发展部提出。
本标准由煤炭行业煤矿专用设备标准化技术委员会归口。
本标准由中国煤炭工业协会煤矿支护专业委员会负责起草。
煤炭科学研究总院南京研究所、煤炭科学研究总院开采设计研究分院、煤炭科学研究总院建井研究分院、中国矿业大学、兖州矿业集团公司、徐州矿务集团公司、鹤岗矿业集团公司、新汶矿业集团公司、山西焦煤西山煤电集团公司、江阴市矿山器材厂、石家庄中煤装备制造有限公司、深圳海川工程科技有限公司参加起草。
本标准主要起草人：袁和生、康红普、陈桂娥、权景伟、张农、王方荣、王富奇、何清江、周明、秦斌青、晨春翔、黄汉财、赵盘胜、何唯平。
煤巷锚杆支护技术规范1 范围本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。
本标准适用于煤矿煤巷锚杆支护，也适用于半煤岩巷锚杆支护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 5224－2003 预应力混凝土用钢绞线GB/T 14370－2000 预应力筋用锚具、夹具和连接器GB 50086－2001 锚杆喷射混凝土支护技术规范MT 146.1－2002 树脂锚杆锚固剂MT 146.2－2002 树脂锚杆金属杆体及其附件MT/T 942－2005 矿用锚索MT 5009－1994 煤矿井巷工程质量检验评定标准3 术语和定义下列术语和定义适用于本标准。
锚索张拉机具说明书
执行标准MT/T972-2006Q/3208ATQ011-2007矿用锚索拉机具使用说明书出版日期：2012年5月25日目录一、用途（适用围和使用环境及条件） (3)二、产品名称型号及含义 (3)三、主要技术参数 (3)四、产品结构和性能概述 (3)五、使用与操作 (5)六、故障分析与排除 (6)七、保养与维修 (7)八、安全警示 (7)矿用锚索拉机具一、用途矿用锚索拉机具是煤矿、非煤矿巷道和锚索安装和退卸的必备设备。
该锚索拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为15.24、17.8、22的锚索的安装和退卸。
二、产品名称型号及含义M□□- 180/55额定拉力值/额定压力，单位为千牛/兆帕（KN/MPa）；锚索直径（取整）单位为毫米（㎜）；液压泵；S为手动；Q为气动矿用锚索拉机具。
三、主要技术参数见附表1四、产品结构和性能概述我厂生产的矿用锚索拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。
如图1所示。
它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。
该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。
液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。
该机具还具有适用围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为15.24、17.8、22三种锚索。
附表1 基本性能参数表五、使用与操作1、拉机具使用及操作程序千斤顶穿入钢绞线→卸载阀卸载→开启启动油泵→换向供油（顺时针转动手柄千斤顶出缸）→卸载阀升压（顺时针转动）→自动锚紧→拉→换向供油（逆时针转动手柄千斤顶回缸）→自动退锚→卸载阀卸载（逆时针转动）→退出预应力千斤顶。
2、使用要点：（1）拉机具操作按上述“拉机具操作程序”进行；（2）拉人员由二人组成，一人操作油泵，一人操作预应力拉千斤顶，操作人员应对拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。
锚具技术规格书
锚具技术规格书一、招标物资名称及技术要求预应力锚具，包括锚板、夹片、锚垫板、螺旋筋四件套。
1、规范性引用文件（1）GB/T 14370 预应力筋用锚具、夹具和连接器；JGJ85-2002 《预应力筋用锚具、夹具和连接器应用技术规程》（2）GB/T 197-2003 普通螺纹公差；（3）GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差；（4）16924-1997 钢件的淬火与回火；（5）JG/T 5001.8-1992 建筑机械与设备锻件通用技术条件；（6）JG/T 5001.9-1992 建筑机械与设备热处理通用技术条件；（7）JG/T 5001.10-1992 建筑机械与设备切削加工件通用技术条件；（8）JG/T 5012-1992 建筑机械与设备包装件通用技术条件；（9）JB/T 3999-1999 钢件的渗碳与碳氮共渗淬火回火；（10）TB/T 3193-2008 铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件。
2、技术要求（1）一般要求1）锚具或其附件上宜设置灌浆孔或排气孔。
灌浆孔的孔位及孔径应符合灌浆工艺要求，且应有与灌浆管连接的构造。
采用封闭罩进锚具或其附件上应设置连接构造。
2）用于锚固直径15.2mm钢绞线的锚具，1-5孔锚板、6-12孔锚板、13-17孔锚板、18-21孔锚板最外侧锥孔大口外边缘到锚板边缘的距离分别大于等于11.0mm，13.0mm，15.0mm，17mm。
3）用于锚固直径15.2mm钢绞线的锚具，1-21孔锚板的最小直径和最小厚度的尺寸应符合下表规定：22孔及以上锚板可参照设计文件执行；生产锚板用的原材料性能指标不应低于45＃钢的要求。
孔锚板最小直径和厚度尺寸要求表（2）锚具的基本性能要求1）静载锚固性能：ηa≥0.95 εapu≥2.0%2）疲劳荷载性能：预应力筋－锚具组装件必须满足循环次数为200万次的疲劳性试验。
3）周期荷载性能：在有抗震要求的结构中使用的锚具，预应力筋－锚具组装件还应满足循环次数为50次的周期荷载试验。

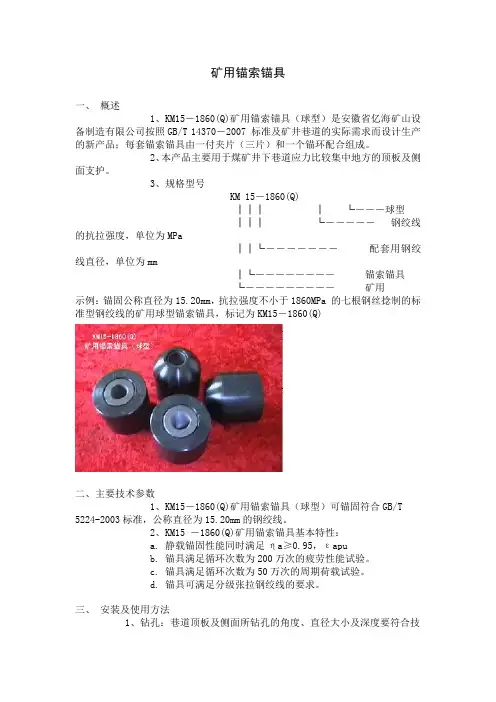

矿用锚具说明
矿用锚索锚具一、概述1、KM15―1860(Q)矿用锚索锚具（球型）是安徽省亿海矿山设备制造有限公司按照GB/T 14370―2007 标准及矿井巷道的实际需求而设计生产的新产品；每套锚索锚具由一付夹片（三片）和一个锚环配合组成。
2、本产品主要用于煤矿井下巷道应力比较集中地方的顶板及侧面支护。
3、规格型号KM 15―1860(Q)││││└－－－球型│││└－－－－－钢绞线的抗拉强度，单位为MPa││└－－－－－－－配套用钢绞线直径，单位为mm│└－－－－－－－－锚索锚具└－－－－－－－－－矿用示例：锚固公称直径为15.20mm，抗拉强度不小于1860MPa 的七根钢丝捻制的标准型钢绞线的矿用球型锚索锚具，标记为KM15―1860(Q)二、主要技术参数1、KM15―1860(Q)矿用锚索锚具（球型）可锚固符合GB/T 5224-2003标准，公称直径为15.20mm的钢绞线。
2、KM15 ―1860(Q)矿用锚索锚具基本特性：a. 静载锚固性能同时满足ηa≥0.95，εapub. 锚具满足循环次数为200万次的疲劳性能试验。
c. 锚具满足循环次数为50万次的周期荷载试验。
d. 锚具可满足分级张拉钢绞线的要求。
三、安装及使用方法1、钻孔：巷道顶板及侧面所钻孔的角度、直径大小及深度要符合技术要求，并与所锚固的矿用锚索锚具相配套。
2、安装钢绞线：⑴安装所用钢绞线必须符合GB/T 5224-2003 的标准要求，并要有合格的出厂检验报告。
⑵人工把锚固剂等塞进孔口，然后用钢绞线的一端部把药卷缓缓送进钻孔里面（锚固剂的生产厂家必须具有矿用产品安全标志证书并且在有效期内，本公司生产的锚固剂已取得“安标证书”）。
⑶在钢绞线的另一端使用搅拌器装置与钻机相连，一边搅拌，一边往孔里面推进。
⑷边推进边搅拌。
3、安装矿用锚索锚具时（如附图），先装锚环，再掰开夹片，使其套住钢绞线向上推进至紧贴垫板、顶板的位置，注意使夹片的大端平齐，最后按要求进行预紧张拉操作。
矿用锚索锚具及夹具技术规范书
矿用锚索锚具及夹具技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII矿用锚索锚具及夹具技术规范书一、货物名称及供货范围二、技术要求1.产品符合GB／T14370-2007标准，具有检验合格证、煤安证，满足用户相关要求。
2.KM19-1820矿用锚索锚具适用于1*7-18.9mm、拉力强度级别为1820MPa的钢绞线；KM22-1770矿用锚索锚具适用于1*7-21.6mm、拉力强度级别为1770MPa的钢绞线。
锚索锚具拉力强度不得出现偏差。
3.材质要求：锚具锚环为40Cr，锚具夹片为20CrMuTi。
4.锚具静载锚固性能满足：ηa≥0.95，εapu≥2.0%，要求厂家提供有效的静载锚固性能试验合格证明文件。
5.硬度范围：夹片56～63HRC;锚环28～38HRC。
6.热处理方式：夹片碳氮共渗，渗层0.4～0.6mm；锚环经调质处理。
7.表面经防锈处理，锚环、夹片发黑。
8.锚具满足循环次数为200万次的疲劳性能试验和循环次数为50次的周期荷载试验。
9.锚具具有产品合格证，产品合格证主要内容包括：9.1规格和型号；9.2适用的预应力钢材品种、规格、强度等级；9.3产品批号；9.4出厂日期；9.5有签章的质量合格文件；9.6厂名、厂址。
10.要求厂家提供产品技术手册，其内容包括：厂家需向用户说明的有关设计、加工的相关参数等。
11.锚具中的夹片应具有良好的自锚、松锚和重复使用的性能，并具有良好的防锈性能。
三、质量及验收要求锚具按照下列项目进行验收：1.外观检查：从每批产品中抽取2%且不少于10套样品，其外形尺寸应符合产品质量保证书所示的尺寸范围，且无裂纹、无锈迹、无过烧及脱碳；当有下列情况之一的，将对本批产品逐套进行检查，合格产品方可进入后续检查。
1.1当有一个零件不符合产品质量保证书所示的外形尺寸，另取双倍数量的零件重做检查，仍有1件不合格的。
锚索说明书
矿用锚索使用说明书（执行标准：MT/T 942-2005）一、概述1、主要用途及适用范围：主要用于井下巷道,特别是大断面深孔锚固巷道的支护。
通过锚索支护，使围岩成为一个整体，可以防止浮石及煤体的冒落、片帮。
2、产品特点：锚固力大、安全可靠性高、支护速度快、预紧力高、承载快，在井下可进行深孔锚固。
3、型号的组成及代表意义：MPa）钢绞线根数钢绞线公称直径，单位为毫米（mm）锚索结构型式（P-普通型、L-笼型）矿用锚索示例：由1根直径21.6mm、抗拉强度为1770MPa的笼型钢绞线和相匹配的夹片式锚具及附件组成的普通型结构锚索，可标记为SKL22-1/1770。
二、总体结构及工作原理：1、结构图1-钢绞线;2-托盘;3-锚环;4-锚具夹片L-钢绞线长度图12、工作原理将组装好的钢绞线同树脂药卷一并送入钻孔底部，用钻机进行搅拌，待锚固剂凝固后，上好托板、锚具及千斤顶进行张拉，达到预紧力后，退下千斤顶即可承载。
三、技术特性SKL22-1/1770型矿用锚索主要技术特性四、使用方法：1、根据钻孔直径及锚固段长度选择合适的锚固剂。
2、安装前要将钻孔内的岩粉吹净，检查锚索配件是否齐全，用棉丝将锚固段的水、煤屑擦干净，用塑料封箱带将药卷粘结定位。
3、将树脂药卷用钢绞线送入眼底。
4、采用连接件将钢绞线插入钻杆接头中，边推进边搅拌，待凝固后摘下连接件。
锚索搅拌树脂药卷过程中要一气呵成，绝对不能反复搅拌，否则已开始聚合反应的树脂分子链会遭到破坏，导致锚固失效。
5、当胶结材料达到设计强度后（至少在10分钟以上）方可上托板、锚具、千斤顶进行张拉。
6、锚索张拉锁紧后，应将锚具外100mm钢绞线绞断。
7、锚索孔长度误差控制在+30mm，锚索外露长度控制在200+20mm。
五、包装、标志、贮存及运输：1、矿用锚索采用分体包装，索体钢绞线采用单根或数根一组成捆状或盘状捆扎，锚具等主要组件成箱包装。
2、产品包装外表或外部具有清晰的产品名称、型号、制造厂、生产日期、合格证等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用锚索锚具及夹具技术规范书
一、货物名称及供货范围
物资名称规格型号单位数量备注矿用锚索锚具KM19-1820 套/
矿用锚索锚具KM22-1770 套/
夹具（锚索锚具芯）KM19 副/ 1 副为3片
夹具（锚索锚具芯）KM22 副/ 1 副为3片
二、技术要求
1. 产品符合GB／T14370-2007 标准，具有检验合格证、煤安证，满足用户相关要求。
2.KM19-1820 矿用锚索锚具适用于1*7-18.9mm、拉力强度级别为
1820MPa的钢绞线；KM22-1770矿用锚索锚具适用于1*7-21.6mm、拉力强
度级别为1770MPa的钢绞线。
锚索锚具拉力强度不得出现偏差。
3. 材质要求：锚具锚环为40Cr，锚具夹片为20CrMuTi。
4. 锚具静载锚固性能满足：ηa≥0.95 ，εapu≥ 2.0%，要求厂家提供有效的静载锚固性能试验合格证明文件。
5. 硬度范围：夹片56～63HRC锚;环28～38HRC。
6. 热处理方式：夹片碳氮共渗，渗层0.4 ～0.6mm；锚环经调质处理。
7. 表面经防锈处理，锚环、夹片发黑。
8. 锚具满足循环次数为200 万次的疲劳性能试验和循环次数为50 次
的周期荷载试验。
9. 锚具具有产品合格证，产品合格证主要内容包括：
9.1 规格和型号；
9.2 适用的预应力钢材品种、规格、强度等级；
9.3 产品批号；
9.4 出厂日期；
9.5 有签章的质量合格文件；
9.6 厂名、厂址。
10. 要求厂家提供产品技术手册，其内容包括：厂家需向用户说明的
有关设计、加工的相关参数等。
11. 锚具中的夹片应具有良好的自锚、松锚和重复使用的性能，并具
有良好的防锈性能。
三、质量及验收要求
锚具按照下列项目进行验收：
1. 外观检查：从每批产品中抽取2%且不少于10 套样品，其外形尺寸应符合产品质量保证书所示的尺寸范围，且无裂纹、无锈迹、无过烧及脱碳；当有下列情况之一的，将对本批产品逐套进行检查，合格产品方可进入后续检查。
1.1 当有一个零件不符合产品质量保证书所示的外形尺寸，另取双倍数量的零件重做检查，仍有 1 件不合格的。
1.2 当有一个零件有裂纹或夹片、锚孔锥面有锈蚀的。
2、硬度检验：从每批产品中抽取3%且不少于 5 套样品进行检验，硬度值必须符合产品质量保证书的规定。
当有1 个零件不符合时，另取双倍数量的零件重做检查，仍有 1 件不合格时，将对该批产品进行逐套检验，合格的方可进入后续检查。
3、静载锚固性试验：在外观检查和硬度检验均合格的锚具中抽取样
品，与相应规格和强度等级的预应力锚索组装成 3 组预应力锚索-锚具组
装件进行静载锚固性试验，每组中的锚具静载锚固性能满足：ηa≥0.95，
εapu≥ 2.0%。
四、包装和运输存储要求
1、锚具出厂时应经防锈发黑处理，包装成箱且标明数量。
包装箱内
应附有装箱单、合格证。
合格证应体现厂名、产品名称、规格、型号、制造日期或生产批号、煤安标志。
2、锚具应妥善保管，在运输存储过程中应避免锈蚀、沾污或遭受机
械损伤。
