锚索张拉机具说明书
2023年锚索张拉机具操作规程

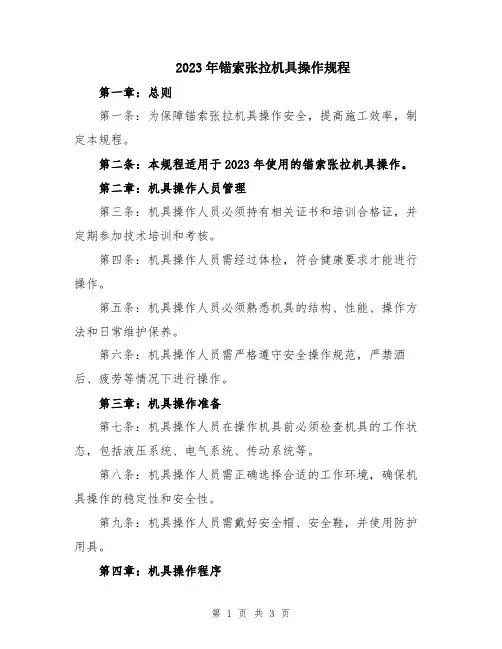

2023年锚索张拉机具操作规程第一章：总则第一条：为保障锚索张拉机具操作安全，提高施工效率，制定本规程。
第二条：本规程适用于2023年使用的锚索张拉机具操作。
第二章：机具操作人员管理第三条：机具操作人员必须持有相关证书和培训合格证，并定期参加技术培训和考核。
第四条：机具操作人员需经过体检，符合健康要求才能进行操作。
第五条：机具操作人员必须熟悉机具的结构、性能、操作方法和日常维护保养。
第六条：机具操作人员需严格遵守安全操作规范，严禁酒后、疲劳等情况下进行操作。
第三章：机具操作准备第七条：机具操作人员在操作机具前必须检查机具的工作状态，包括液压系统、电气系统、传动系统等。
第八条：机具操作人员需正确选择合适的工作环境，确保机具操作的稳定性和安全性。
第九条：机具操作人员需戴好安全帽、安全鞋，并使用防护用具。
第四章：机具操作程序第十条：机具操作人员在操作机具前必须按照机具使用说明书对机具进行自检，并确保机具处于正常工作状态。
第十一条：机具操作人员应根据工程需求和材料特性，合理选择张拉力度和张拉速度。
第十二条：机具操作人员应根据实际情况，合理安排锚索张拉的顺序和张拉力度的分布。
第十三条：机具操作人员在进行张拉过程中需密切观察仪表，及时发现异常情况并采取相应的措施。
第十四条：机具操作人员在张拉过程中需遵循平稳、均匀张拉的原则，禁止突然变动张拉力度。
第十五条：机具操作人员在张拉完成后，应及时停止机具工作并进行松弛处理。
第五章：机具维护保养第十六条：机具操作人员应定期对机具进行检查和保养，及时清洁、润滑和更换磨损部件。
第十七条：机具操作人员应定期对机具进行安全检查，修复或更换损坏或失效的安全装置。
第十八条：机具操作人员应做好机具使用记录和故障维修记录，及时上报并整理。
第六章：事故应急处理第十九条：机具操作人员在发生事故时，应立即停止机具工作并采取相应的事故应急措施。
第二十条：机具操作人员应配备必要的应急设备，如灭火器、急救箱等，并进行相应的培训。
锚索张拉机具操作规程

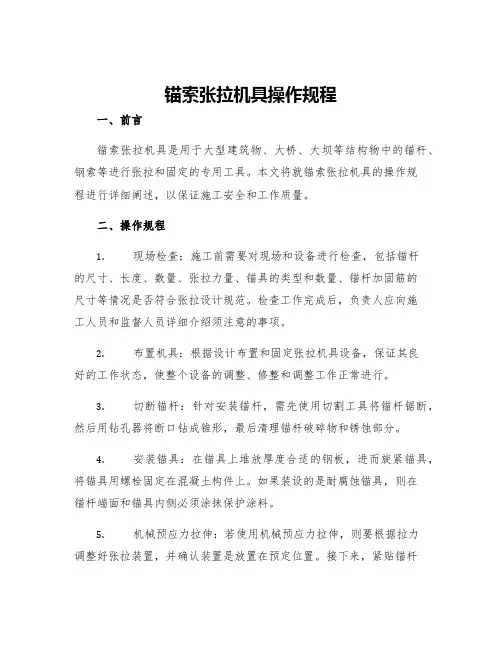

锚索张拉机具操作规程一、前言锚索张拉机具是用于大型建筑物、大桥、大坝等结构物中的锚杆、钢索等进行张拉和固定的专用工具。
本文将就锚索张拉机具的操作规程进行详细阐述，以保证施工安全和工作质量。
二、操作规程1.现场检查：施工前需要对现场和设备进行检查，包括锚杆的尺寸、长度、数量、张拉力量、锚具的类型和数量、锚杆加固筋的尺寸等情况是否符合张拉设计规范。
检查工作完成后，负责人应向施工人员和监督人员详细介绍须注意的事项。
2.布置机具：根据设计布置和固定张拉机具设备，保证其良好的工作状态，使整个设备的调整、修整和调整工作正常进行。
3.切断锚杆：针对安装锚杆，需先使用切割工具将锚杆锯断，然后用钻孔器将断口钻成锥形，最后清理锚杆破碎物和锈蚀部分。
4.安装锚具：在锚具上堆放厚度合适的钢板，进而旋紧锚具，将锚具用螺栓固定在混凝土构件上。
如果装设的是耐腐蚀锚具，则在锚杆端面和锚具内侧必须涂抹保护涂料。
5.机械预应力拉伸：若使用机械预应力拉伸，则要根据拉力调整好张拉装置，并确认装置是放置在预定位置。
接下来，紧贴锚杆端部，保持压力并旋转垫板使其与锚杆顶部接触。
最后，检查一遍是否满足压扁范围和预应力杆的需求。
6.手动预应力拉伸：若使用手动预应力拉伸，则要根据空间高度的变化以适应杆件长度的增加，在杆件前部调整好张拉装置，并将吊钩挂在杆件端部锚具上。
接下来，旋转杆件根部的张紧螺母，使杆件产生所需张力并固定之。
要时刻检查张力值是否满足要求，必要时修正。
7.记录操作数据：各个工作阶段的数据都需要进行记录，包括杆件标记、钢丝数据、锚具情况、张拉拉力、张拉鲍尔长度、供料条件、作业人员和仪器操作记录等。
三、安全注意事项1.在计算锚杆设计中，应注意有可能存在的多变形和压缩变形。
要个别处理每个杆件，如杆件长度差别、端跨差别等，以满足产品的设计要求。
2.机具操作中必须小心谨慎，切勿过度使用。
3.操作中人员要保持机具清洁。
除去污垢或者油脂，以免影响操作效果。
矿用锚索张拉机具使用方法
4.张拉人员由二人组成，一人操作油泵，一人操作预应力张拉千斤顶。操作人员应对张拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。
5.油泵的溢流阀出厂时已经调整好，使用时不得随意调整。
6.顶压器和张拉缸为全螺纹连接，每次工作前应检查其螺纹是否拧紧。拆装顶压器时，中缸须伸出30mm。
7.工具锚夹片应保持清洁，并保持足够的润滑油。
17.张拉完毕油缸复位后关闭油泵，以免行程到底后继续供油，使回油压力瞬时增大油温上升。
18.张拉缸体一次行程不得超过150mm，超过时应多次张拉。
19.使用钢筋切断机剪切锚索时，可能会产生微量火花，故一定要预先检测巷道内的瓦斯浓度，瓦斯浓度超标时，不允许进行剪切作业。
班后须进行机具清洁保养：外露油嘴要戴上防尘帽；定期更换液压油
8.பைடு நூலகம்场使用尽可能不要分离快速接头，以防杂物污染液压系统。
9.不允许用高压油管牵拉张拉机具。
10.班前应对张拉机具进行气路和液压系统等全面检查，如有异常情况不得使用。
11.使用中有非正常情况应停机检查，经修理人员排除故障后方能使用。
12.现场组合的张拉机具，应空载往复行走几次，排除液压油路中的空气后方可使用。
b.使用要点：
1.张拉操作按上述“张拉操作程序”进行。
2.使用气动油泵前需注入约8升（油面在油箱的四分之三处）160目滤油器过滤的YN46号抗磨液压油；当环境温度低于0℃时，换用10号航空液压油。液压系统用油不得混合使用。平时使用时应注意保持油箱内的油位，最少不能低于油箱的1/2容积，无油不能开泵，以免烧坏油泵（因油泵工作时转速在3000r/min）。
锚索张拉机具操作规程（2篇）

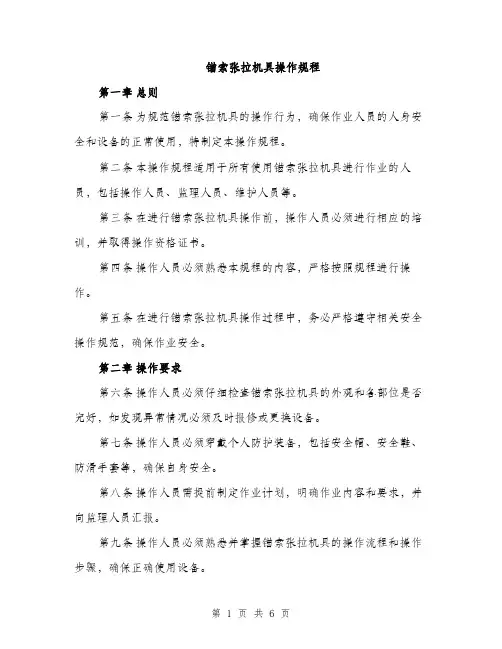

锚索张拉机具操作规程第一章总则第一条为规范锚索张拉机具的操作行为，确保作业人员的人身安全和设备的正常使用，特制定本操作规程。
第二条本操作规程适用于所有使用锚索张拉机具进行作业的人员，包括操作人员、监理人员、维护人员等。
第三条在进行锚索张拉机具操作前，操作人员必须进行相应的培训，并取得操作资格证书。
第四条操作人员必须熟悉本规程的内容，严格按照规程进行操作。
第五条在进行锚索张拉机具操作过程中，务必严格遵守相关安全操作规范，确保作业安全。
第二章操作要求第六条操作人员必须仔细检查锚索张拉机具的外观和各部位是否完好，如发现异常情况必须及时报修或更换设备。
第七条操作人员必须穿戴个人防护装备，包括安全帽、安全鞋、防滑手套等，确保自身安全。
第八条操作人员需提前制定作业计划，明确作业内容和要求，并向监理人员汇报。
第九条操作人员必须熟悉并掌握锚索张拉机具的操作流程和操作步骤，确保正确使用设备。
第十条在进行锚索张拉机具操作前，操作人员必须进行设备的试运行，确保设备正常运转。
第十一条在进行锚索张拉机具操作时，操作人员应注意设备的安全操作规程，确保操作过程中不产生意外伤害。
第十二条操作人员需根据实际情况合理选用合适的张拉力量和工具，并确保操作过程中的力量控制在安全范围内。
第十三条操作人员必须定期检查锚索张拉机具的工作状态和功能，如发现问题必须及时处理。
第十四条操作人员完成作业后，必须清理现场，归还、妥善保管锚索张拉机具和配件，并做好相关工作记录。
第三章安全注意事项第十五条在操作锚索张拉机具时，操作人员必须严格遵守相关安全操作规范，确保自身安全。
第十六条操作人员在操作过程中，应避免突然施加过大的力量，以免造成设备损坏或人员受伤。
第十七条操作人员在使用锚索张拉机具时，应避免与机具的滚动部位直接接触，以免夹伤手指或身体。
第十八条操作人员在使用锚索张拉机具进行工作时，应始终保持专注，注意周围环境，防止发生危险。
第十九条操作人员在进行设备维护和保养时，必须按照规定的操作程序进行，并使用指定的工具和润滑剂。
锚索张拉机具操作规程范本

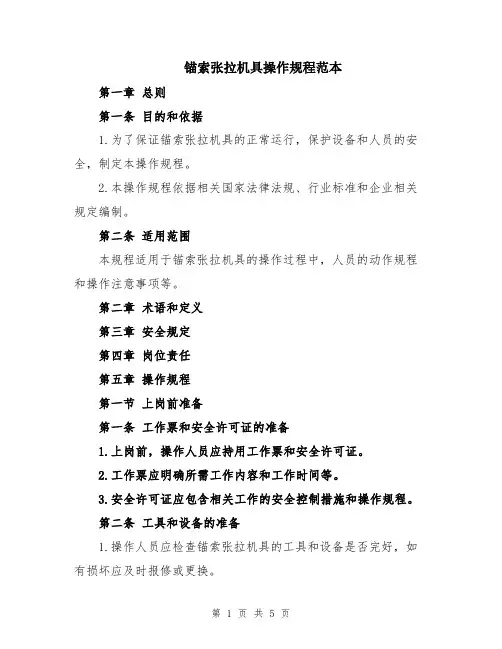

锚索张拉机具操作规程范本第一章总则第一条目的和依据1.为了保证锚索张拉机具的正常运行，保护设备和人员的安全，制定本操作规程。
2.本操作规程依据相关国家法律法规、行业标准和企业相关规定编制。
第二条适用范围本规程适用于锚索张拉机具的操作过程中，人员的动作规程和操作注意事项等。
第二章术语和定义第三章安全规定第四章岗位责任第五章操作规程第一节上岗前准备第一条工作票和安全许可证的准备1.上岗前，操作人员应持用工作票和安全许可证。
2.工作票应明确所需工作内容和工作时间等。
3.安全许可证应包含相关工作的安全控制措施和操作规程。
第二条工具和设备的准备1.操作人员应检查锚索张拉机具的工具和设备是否完好，如有损坏应及时报修或更换。
2.在上岗之前，应检查锚索张拉机具的润滑油是否充足。
3.工具和设备的放置位置应符合安全要求，且易于操作和取用。
第三条工作环境的确认和准备1.操作人员应确认工作环境是否满足安全要求，包括空气质量、通风、温度等。
2.应清理工作地点的杂物，确保安全通道畅通。
第二节操作准则第一条操作员的着装1.操作人员应按照规定的着装要求进行穿戴，包括安全帽、防护眼镜、防护手套等。
2.不得穿着过长的袖子、围巾等容易被机具卷入的物品。
第二条操作员的行为规范1.操作人员应严格按照操作程序进行操作，不得擅自变更或跳过其中的步骤。
2.操作人员应保持专注，不得在操作过程中分心或玩乐。
3.不得在无关人员的陪同下进行操作。
4.不得将锚索张拉机具用于违法活动或非法目的。
第三条操作员的动作规程1.操作人员应按照规定的顺序和动作规范进行操作，不得随意摆放、搬动工具和设备。
2.在操作过程中，应稳定身体，保持平衡，避免因失去平衡而导致事故发生。
3.使用工具时，操作人员应使用正确的姿势和力度，防止因使用不当而造成伤害。
第四节安全措施第一条紧急停机和紧急撤离1.在紧急情况下，操作人员应立即停止机具的运行，并按照紧急撤离的要求进行撤离。
2.在发生事故或异常情况时，应及时上报，并采取适当的措施防止事故扩大。
风动锚索张拉机具说明书

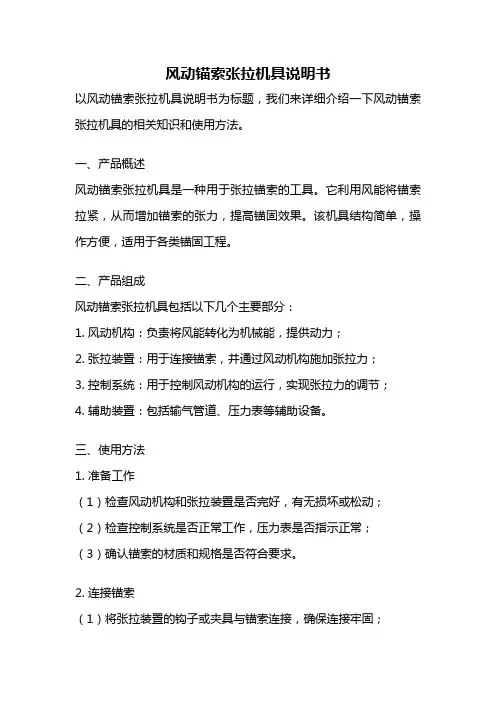

风动锚索张拉机具说明书以风动锚索张拉机具说明书为标题，我们来详细介绍一下风动锚索张拉机具的相关知识和使用方法。
一、产品概述风动锚索张拉机具是一种用于张拉锚索的工具。
它利用风能将锚索拉紧，从而增加锚索的张力，提高锚固效果。
该机具结构简单，操作方便，适用于各类锚固工程。
二、产品组成风动锚索张拉机具包括以下几个主要部分：1. 风动机构：负责将风能转化为机械能，提供动力；2. 张拉装置：用于连接锚索，并通过风动机构施加张拉力；3. 控制系统：用于控制风动机构的运行，实现张拉力的调节；4. 辅助装置：包括输气管道、压力表等辅助设备。
三、使用方法1. 准备工作（1）检查风动机构和张拉装置是否完好，有无损坏或松动；（2）检查控制系统是否正常工作，压力表是否指示正常；（3）确认锚索的材质和规格是否符合要求。
2. 连接锚索（1）将张拉装置的钩子或夹具与锚索连接，确保连接牢固；（2）根据锚索的长度和数量，确定所需的张拉机具数量。
3. 进行张拉（1）启动风动机构，通过控制系统调节气压，使其逐渐施加张拉力；（2）根据设计要求，逐渐增加张拉力，直至达到预定张拉力；（3）持续保持张拉力，直至完成锚索的张拉工作。
4. 结束工作（1）停止风动机构的运行，释放张拉装置与锚索的连接；（2）检查锚索的张拉力是否符合要求，如需调整，可重新进行张拉；（3）清理工作场地，做好设备的维护和保养工作。
四、注意事项1. 在使用风动锚索张拉机具时，应严格按照产品说明书和操作规程进行操作，确保使用安全；2. 在进行张拉过程中，应注意监测锚索的张拉力，避免过度张拉造成锚索断裂或其他安全事故；3. 在使用前应仔细检查设备的各个部分是否正常，如有异常应及时修理或更换；4. 使用过程中应定期进行设备的维护和保养，保证设备的正常运行；5. 在使用过程中，应遵守相关安全操作规程，确保人员的安全。
总结：风动锚索张拉机具是一种用于张拉锚索的工具，通过风能将锚索拉紧，提高锚固效果。
《锚索张拉机具》课件
提供液压力，驱动张拉臂和张拉爪进行工作。
张拉爪
用于固定锚索并传递张力。
管路系统
将液压力传递到液压缸，实现力量的传输。
应用
桥梁
广泛应用于桥梁建设中，用于张 紧钢丝绳等材料，确保桥梁的牢 固 应力混凝土，增强建筑物的承载 能力。
电线塔
也常用于电线塔的维护，帮助固 定电线塔的结构并减少倾斜风险。
锚索张拉机具
本课程将介绍锚索张拉机具的概念、结构、应用和维护。通过丰富的内容和 精美的图片，让您轻松了解和掌握锚索张拉机具的知识。
概念
锚索张拉机具是一种用于张紧锚索的工具，也称为张拉器。它通过液压力或 其他力量实现对锚索的张拉，确保工程结构的稳定和安全。
结构
张拉臂
用于施加力量并控制张紧过程。
液压缸
维护
为确保锚索张拉机具的正常使用，需要定期进行液压油清洗、润滑油更换、 防锈处理等维护工作。这些维护措施可延长设备寿命并保持工作性能。
总结
通过本课程的学习，您将了解锚索张拉机具的概念、结构、应用和维护，为 工程建设中的使用提供参考和指导。希望这些知识能够帮助您更好地应用锚 索张拉机具，并提升工程质量和安全性。
锚索张拉机具使用及换算方法演讲材料3.28
如说*P明s书i、没ba有r换提算供成具K体N数可据根，据严锚禁索使张用拉该机型具号使张用拉说机明具书。进行换算。
2 职工*各清掘楚进掌头握必。须挂张拉机具参数牌板，并且认真传达，
3
*使用张拉机具操作规范：
附《锚索张拉机具技术交流会纪要》
附《中华人民共和国煤炭行业标准》 MT/T972-2006
KN/Mpa换算方法二
MPa/KN=70/400 可得：
1MPa对应5.7KN
160KN 对应
28MPa
说明：必须是原出厂所配备的 力值指示表，否则必须根据方 法一标准执行。
200KN 对应
35MPa
180KN 对应
32MPa
*井下矿压锚索张拉机具压力表一般单位为KN/MPa，如遇
1
Psi/bar/Mpa。Psi（磅力），bar（巴） 换算方式为：1Psi=0.0689476bar=0.006895Mpa
附矿压锚索张拉机具使用说明书
平凉新安煤业
锚索力学参数表
说明：锚索检测抗拔不小于设计承载力1.05倍。
“MPa”的油压表读数与张拉力（KN）的换算关系不同厂家、不 同型号的锚索张拉仪不尽相同，需要根据使用说明书进行换算。 现以江阴金牛为例，进行换算。
江阴金牛出厂矿压锚索张拉机具型号为MQ19/250/48，活塞承 压面积为53.5cm2，张拉千斤顶行程为150mm，重量为21Kg，中 心孔直径22mm。（活塞承压面积=[（缸径-中心孔径）/2]2×3.14
10
KN/Mpa方法一：使用换算公式进行计算
1
锚索达到160KN的预紧力，压力表读数 （MPa）=160×10/5紧力，压力表读数（MPa） =200×10/53.5,可得37.4MPa。
