矿用锚具说明

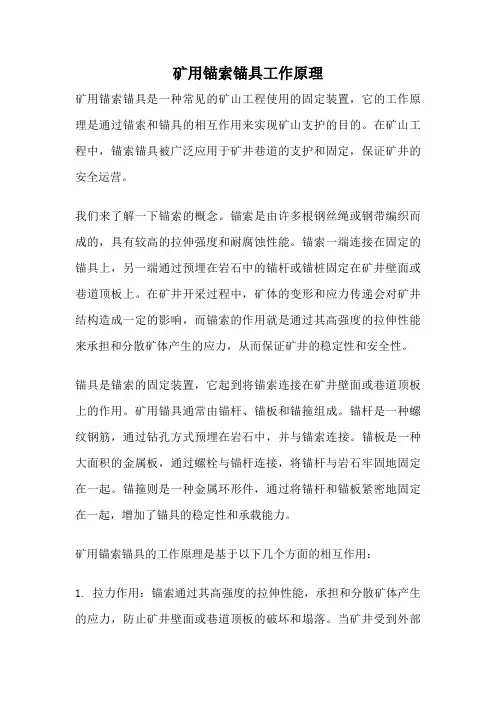

矿用锚索锚具工作原理
矿用锚索锚具工作原理矿用锚索锚具是一种常见的矿山工程使用的固定装置，它的工作原理是通过锚索和锚具的相互作用来实现矿山支护的目的。
在矿山工程中，锚索锚具被广泛应用于矿井巷道的支护和固定，保证矿井的安全运营。
我们来了解一下锚索的概念。
锚索是由许多根钢丝绳或钢带编织而成的，具有较高的拉伸强度和耐腐蚀性能。
锚索一端连接在固定的锚具上，另一端通过预埋在岩石中的锚杆或锚桩固定在矿井壁面或巷道顶板上。
在矿井开采过程中，矿体的变形和应力传递会对矿井结构造成一定的影响，而锚索的作用就是通过其高强度的拉伸性能来承担和分散矿体产生的应力，从而保证矿井的稳定性和安全性。
锚具是锚索的固定装置，它起到将锚索连接在矿井壁面或巷道顶板上的作用。
矿用锚具通常由锚杆、锚板和锚箍组成。
锚杆是一种螺纹钢筋，通过钻孔方式预埋在岩石中，并与锚索连接。
锚板是一种大面积的金属板，通过螺栓与锚杆连接，将锚杆与岩石牢固地固定在一起。
锚箍则是一种金属环形件，通过将锚杆和锚板紧密地固定在一起，增加了锚具的稳定性和承载能力。
矿用锚索锚具的工作原理是基于以下几个方面的相互作用：1. 拉力作用：锚索通过其高强度的拉伸性能，承担和分散矿体产生的应力，防止矿井壁面或巷道顶板的破坏和塌落。
当矿井受到外部力的作用时，锚索会受到拉力的作用，使其紧密地固定在矿井壁面或巷道顶板上，从而保证矿井的稳定性。
2. 摩擦力作用：锚杆预埋在岩石中，通过与岩石的摩擦力来增加锚具的固定性和承载能力。
岩石的摩擦力会阻止锚杆的滑动，使锚杆与岩石形成一个整体，从而增加了锚具的稳定性。
3. 压力作用：锚板通过与锚杆的连接，将锚杆与岩石紧密地固定在一起。
当锚板受到外部压力的作用时，会通过锚杆将压力传递到岩石中，增加了锚具的承载能力。
总结起来，矿用锚索锚具的工作原理是通过锚索的拉力、摩擦力和锚具的压力作用相互配合，将锚索牢固地固定在矿井壁面或巷道顶板上，以实现矿山工程的支护和固定。
在实际应用中，根据矿井的具体情况和需求，选择合适的锚索和锚具材料、规格和布置方式，以确保矿井的安全运营。
矿用锚索锚具工作原理
矿用锚索锚具工作原理矿用锚索锚具是一种用于固定和支撑矿井巷道、坑道等工程结构的装置。
它通过将锚索牢固地固定在岩石中，利用其拉力和摩擦力来保持结构的稳定和安全。
矿用锚索锚具的工作原理主要包括锚索的力学特性和固定原理。
我们来了解一下锚索的力学特性。
锚索一般由高强度钢丝绳或钢筋组成，具有较高的抗拉强度和耐磨性。
在工程中，锚索一端固定在岩石中，另一端通过张力机构施加拉力。
这种拉力会使锚索发生弹性变形，形成一定的应力分布。
锚索的力学特性与其材料性能、几何形状和受力状况有关，通常需要通过力学试验和计算来确定。
矿用锚索锚具的固定原理是利用锚索与岩石之间的摩擦力来实现的。
当拉力施加到锚索上时，锚索会产生摩擦力，将岩石与锚索紧密地粘合在一起。
这种摩擦力是通过锚索与岩石之间的接触面积和摩擦系数来决定的。
一般来说，锚索与岩石接触面积越大、摩擦系数越大，摩擦力也就越大，固定效果也就越好。
在具体的工程应用中，矿用锚索锚具通常需要按照一定的间距和布置方式进行安装。
在锚索安装过程中，首先需要在岩石中钻孔，然后将锚索输送至钻孔中，最后通过张力机构施加拉力，将锚索固定在岩石中。
为了提高固定效果，有时还会采用注浆技术，将浆液注入钻孔中，形成与岩石紧密结合的胶体，进一步增加摩擦力和固定力。
矿用锚索锚具的工作原理在矿山和隧道工程中具有重要的应用价值。
它可以有效地解决巷道和坑道等工程结构在施工和运营过程中可能遇到的变形、坍塌和滑动等问题，保障工程的安全和稳定。
同时，矿用锚索锚具还可以承受较大的荷载，提高工程结构的承载能力和抗震能力。
矿用锚索锚具是一种重要的工程固定装置，其工作原理主要包括锚索的力学特性和固定原理。
通过合理地选择锚索材料和施加拉力，可以实现锚索与岩石之间的紧密固定，保证工程结构的稳定和安全。
矿用锚索锚具在矿山和隧道工程中具有广泛的应用前景，将为工程建设提供可靠的支撑和保障。

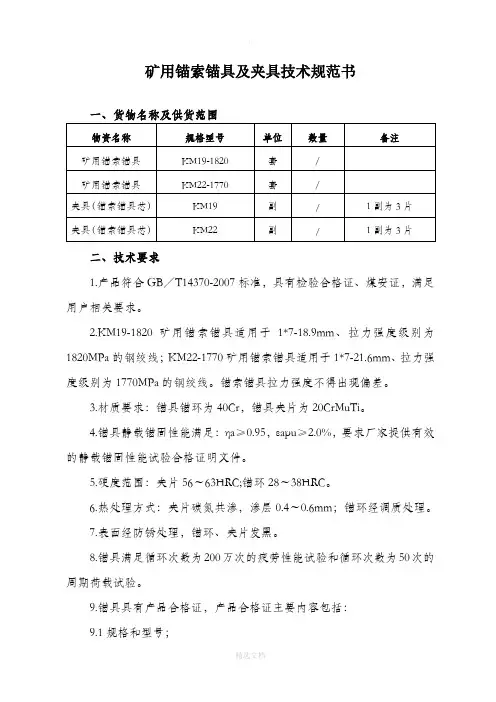

矿用锚索锚具及夹具技术规范书
矿用锚索锚具及夹具技术规范书二、技术要求1.产品符合GB／T14370-2007标准，具有检验合格证、煤安证，满足用户相关要求。
2.KM19-1820矿用锚索锚具适用于1*7-18.9mm、拉力强度级别为1820MPa的钢绞线；KM22-1770矿用锚索锚具适用于1*7-21.6mm、拉力强度级别为1770MPa的钢绞线。
锚索锚具拉力强度不得出现偏差。
3.材质要求：锚具锚环为40Cr，锚具夹片为20CrMuTi。
4.锚具静载锚固性能满足：ηa≥0.95，εapu≥2.0%，要求厂家提供有效的静载锚固性能试验合格证明文件。
5.硬度范围：夹片56～63HRC;锚环28～38HRC。
6.热处理方式：夹片碳氮共渗，渗层0.4～0.6mm；锚环经调质处理。
7.表面经防锈处理，锚环、夹片发黑。
8.锚具满足循环次数为200万次的疲劳性能试验和循环次数为50次的周期荷载试验。
9.锚具具有产品合格证，产品合格证主要内容包括：9.1规格和型号；9.2适用的预应力钢材品种、规格、强度等级；9.3产品批号；9.4出厂日期；9.5有签章的质量合格文件；9.6厂名、厂址。
10.要求厂家提供产品技术手册，其内容包括：厂家需向用户说明的有关设计、加工的相关参数等。
11.锚具中的夹片应具有良好的自锚、松锚和重复使用的性能，并具有良好的防锈性能。
三、质量及验收要求锚具按照下列项目进行验收：1.外观检查：从每批产品中抽取2%且不少于10套样品，其外形尺寸应符合产品质量保证书所示的尺寸范围，且无裂纹、无锈迹、无过烧及脱碳；当有下列情况之一的，将对本批产品逐套进行检查，合格产品方可进入后续检查。
1.1当有一个零件不符合产品质量保证书所示的外形尺寸，另取双倍数量的零件重做检查，仍有1件不合格的。
1.2当有一个零件有裂纹或夹片、锚孔锥面有锈蚀的。
2、硬度检验：从每批产品中抽取3%且不少于5套样品进行检验，硬度值必须符合产品质量保证书的规定。
锚具说明
锚具产品说明一、TTM-KM系列矿用锚索锚具：适用于煤矿巷道顶板较为破碎、悬露面积较大的交叉点以及其他矿建工程，也可用于隧道、边坡治理、建筑基坑护臂等工程。
锚索型号：SKP15/1860型、SKP18/1860型等。
适用范围:如SKP15/1860型锚索采用KM15锚具和直径15.24mm的钢绞线。
钢绞线是承受和传递支护力的主体，由7根直径5mm冷轧调质高强钢筋编制而成。
矿用锚索（预应力锚索）主要应用于矿井巷道掘进过程中，通过锚索将下部不稳定岩层悬吊在上部稳定岩层中，使围岩强度得到提高，防止片帮和冒顶事故发生，以实现安全生产。
矿用锚索由锚具（锁具）、托盘、钢绞线和树脂药卷等组成，以其锚固力大，即可施加预应力又可全长锚固，且锚固深度可以自由选取等优点，被广泛应用于边坡维护、桥涵建筑、地基基础加固、煤巷支护等领域。
TTM-KM系列锚具参数表型号钢绞线直径（mm）ΦA(mm) B(mm) e（mm）重量约（kg）煤安编号KM15-1860 Φ15 Φ44 45 7.8 0.50 MEF090004 KM18-1860 Φ18 Φ52 52 9.5 0.77 MEF090014 KM19-1820 Φ19 Φ58 55 9.5 0.95 MEF090003 KM20-1860 Φ20 Φ60 60 12 1.05 MEF090305 KM22-1770 Φ22 Φ63 63 12 1.35 MEF090015 KM29 Φ78 80e为限位距离，仅供参考，实际使用值请咨询厂家。
TTM系列张拉端锚具参数表客户一般问三个问题：1.钢绞线的强度级别：锚具最低为1860级，可达到2000级以上。
2.产品的外径、长度3.产品价格产品加工过程：1.打钢印2.车螺纹3.切片4.组合成夹片5.配套锚环6.组成锚具。
矿用锚索锚具用途
矿用锚索锚具用途
矿用锚索锚具是一种专门用于矿山工程中的工具，其主要作用是固定和支撑矿山井壁和巷道。
矿用锚索锚具能够有效地增强井壁和巷道的稳定性，提供给矿工一个相对安全的工作环境。
矿用锚索锚具可以用于支撑井壁。
在矿山深处的井道中，井壁的稳定性是非常重要的。
矿用锚索锚具通过将锚索插入岩石或土壤中，并将其与井壁连接起来，可以有效地增强井壁的强度和稳定性。
这样一来，就能够避免井壁塌方的危险，保证井道的畅通和安全。
矿用锚索锚具还可以用于固定巷道。
在矿山开采过程中，巷道是矿工进出矿山的通道，也是运输矿石和设备的重要通道。
然而，巷道的稳定性常常受到岩石的自然条件和开采活动的影响。
矿用锚索锚具可以通过将锚索固定在巷道壁上，有效地增强巷道的稳定性，防止巷道塌方和坍塌事故的发生，保障矿工的安全。
矿用锚索锚具还可以用于固定矿山设备和机械。
矿山中常常需要使用各种设备和机械进行开采和运输工作，这些设备和机械的稳定性直接关系到工作的安全和效率。
矿用锚索锚具可以通过将锚索固定在设备和机械上，确保其稳定性，防止设备和机械在工作过程中发生倾覆或滑动，保障工作的顺利进行。
矿用锚索锚具在矿山工程中具有重要的作用，能够有效地增强井壁和巷道的稳定性，保障矿工的安全。
它的使用不仅可以避免井壁和
巷道的塌方和坍塌，还可以固定设备和机械，确保工作的顺利进行。
矿用锚索锚具的出现和应用，为矿山工程的安全和高效运作提供了重要的保障。
矿用锚索锚具及夹具技术规范书
矿用锚索锚具及夹具技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII矿用锚索锚具及夹具技术规范书一、货物名称及供货范围二、技术要求1.产品符合GB／T14370-2007标准，具有检验合格证、煤安证，满足用户相关要求。
2.KM19-1820矿用锚索锚具适用于1*7-18.9mm、拉力强度级别为1820MPa的钢绞线；KM22-1770矿用锚索锚具适用于1*7-21.6mm、拉力强度级别为1770MPa的钢绞线。
锚索锚具拉力强度不得出现偏差。
3.材质要求：锚具锚环为40Cr，锚具夹片为20CrMuTi。
4.锚具静载锚固性能满足：ηa≥0.95，εapu≥2.0%，要求厂家提供有效的静载锚固性能试验合格证明文件。
5.硬度范围：夹片56～63HRC;锚环28～38HRC。
6.热处理方式：夹片碳氮共渗，渗层0.4～0.6mm；锚环经调质处理。
7.表面经防锈处理，锚环、夹片发黑。
8.锚具满足循环次数为200万次的疲劳性能试验和循环次数为50次的周期荷载试验。
9.锚具具有产品合格证，产品合格证主要内容包括：9.1规格和型号；9.2适用的预应力钢材品种、规格、强度等级；9.3产品批号；9.4出厂日期；9.5有签章的质量合格文件；9.6厂名、厂址。
10.要求厂家提供产品技术手册，其内容包括：厂家需向用户说明的有关设计、加工的相关参数等。
11.锚具中的夹片应具有良好的自锚、松锚和重复使用的性能，并具有良好的防锈性能。
三、质量及验收要求锚具按照下列项目进行验收：1.外观检查：从每批产品中抽取2%且不少于10套样品，其外形尺寸应符合产品质量保证书所示的尺寸范围，且无裂纹、无锈迹、无过烧及脱碳；当有下列情况之一的，将对本批产品逐套进行检查，合格产品方可进入后续检查。
1.1当有一个零件不符合产品质量保证书所示的外形尺寸，另取双倍数量的零件重做检查，仍有1件不合格的。
锚索说明书
矿用锚索使用说明书（执行标准：MT/T 942-2005）一、概述1、主要用途及适用范围：主要用于井下巷道,特别是大断面深孔锚固巷道的支护。
通过锚索支护，使围岩成为一个整体，可以防止浮石及煤体的冒落、片帮。
2、产品特点：锚固力大、安全可靠性高、支护速度快、预紧力高、承载快，在井下可进行深孔锚固。
3、型号的组成及代表意义：MPa）钢绞线根数钢绞线公称直径，单位为毫米（mm）锚索结构型式（P-普通型、L-笼型）矿用锚索示例：由1根直径21.6mm、抗拉强度为1770MPa的笼型钢绞线和相匹配的夹片式锚具及附件组成的普通型结构锚索，可标记为SKL22-1/1770。
二、总体结构及工作原理：1、结构图1-钢绞线;2-托盘;3-锚环;4-锚具夹片L-钢绞线长度图12、工作原理将组装好的钢绞线同树脂药卷一并送入钻孔底部，用钻机进行搅拌，待锚固剂凝固后，上好托板、锚具及千斤顶进行张拉，达到预紧力后，退下千斤顶即可承载。
三、技术特性SKL22-1/1770型矿用锚索主要技术特性四、使用方法：1、根据钻孔直径及锚固段长度选择合适的锚固剂。
2、安装前要将钻孔内的岩粉吹净，检查锚索配件是否齐全，用棉丝将锚固段的水、煤屑擦干净，用塑料封箱带将药卷粘结定位。
3、将树脂药卷用钢绞线送入眼底。
4、采用连接件将钢绞线插入钻杆接头中，边推进边搅拌，待凝固后摘下连接件。
锚索搅拌树脂药卷过程中要一气呵成，绝对不能反复搅拌，否则已开始聚合反应的树脂分子链会遭到破坏，导致锚固失效。
5、当胶结材料达到设计强度后（至少在10分钟以上）方可上托板、锚具、千斤顶进行张拉。
6、锚索张拉锁紧后，应将锚具外100mm钢绞线绞断。
7、锚索孔长度误差控制在+30mm，锚索外露长度控制在200+20mm。
五、包装、标志、贮存及运输：1、矿用锚索采用分体包装，索体钢绞线采用单根或数根一组成捆状或盘状捆扎，锚具等主要组件成箱包装。
2、产品包装外表或外部具有清晰的产品名称、型号、制造厂、生产日期、合格证等。
矿用锚具
矿用锚具的常见体系分类
• （1）圆形矿用锚具 规格型号表示为：YJM15-N或YJM13-N；此类型矿用 锚具具有良好的自锚性能。张拉一般采用穿心式千斤顶。 • （2）扁形矿用锚具 规格型号表示为：BJM15-N或BJM13-N（B，扁锚汉语 拼音第一个字母，代表扁形矿用锚具的意思）；扁型矿用锚具主要用于桥面 横向预应力、空心板、低高度箱梁，使应力分布更加均匀合理，进一步减薄 结构厚度。 • （3）握裹式矿用锚具（固定端矿用锚具） 规格型号表示为：JYM15-N或 JYM13-N；适用于构件端布设计应力大或端部空间受到限制的情况，它使 用挤压机将挤压套压结在钢绞线上的一种握裹式矿用锚具，它预埋在混凝土 内，按需要排布，混凝土凝固到设计强度后，
矿用锚具产品介 绍
矿用锚具的常见 体系分类
出口国家
矿用锚具产品介绍
• 矿用锚具应用领域公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、 水利水电大坝、港口 码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预 应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间 歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物 加固、钢筋工程、防磁及防腐工程（纤维矿用锚具）、碳纤维加固、先张梁 场施工、体外预应力工程、斜拉索、悬索等。Zmjt055
出口国家
• 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、 伊朗等多个国家
THANK YOU
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用锚索锚具
一、概述
1、KM15―1860(Q)矿用锚索锚具（球型）是安徽省亿海矿山设备制造有限公司按照GB/T 14370―2007 标准及矿井巷道的实际需求而设计生产的新产品；每套锚索锚具由一付夹片（三片）和一个锚环配合组成。
2、本产品主要用于煤矿井下巷道应力比较集中地方的顶板及侧面支护。
3、规格型号
KM 15―1860(Q)
││││└－－－球型
│││└－－－－－钢绞线的抗拉强度，单位为MPa
││└－－－－－－－配套用钢绞线直径，单位为mm
│└－－－－－－－－锚索锚具
└－－－－－－－－－矿用
示例：锚固公称直径为15.20mm，抗拉强度不小于1860MPa 的七根钢丝捻制的标准型钢绞线的矿用球型锚索锚具，标记为KM15―1860(Q)
二、主要技术参数
1、KM15―1860(Q)矿用锚索锚具（球型）可锚固符合GB/T 5224-2003标准，公称直径为15.20mm的钢绞线。
2、KM15 ―1860(Q)矿用锚索锚具基本特性：
a. 静载锚固性能同时满足ηa≥0.95，εapu
b. 锚具满足循环次数为200万次的疲劳性能试验。
c. 锚具满足循环次数为50万次的周期荷载试验。
d. 锚具可满足分级张拉钢绞线的要求。
三、安装及使用方法
1、钻孔：巷道顶板及侧面所钻孔的角度、直径大小及深度要符合技
术要求，并与所锚固的矿用锚索锚具相配套。
2、安装钢绞线：
⑴安装所用钢绞线必须符合GB/T 5224-2003 的标准要求，并要有合格的出厂检验报告。
⑵人工把锚固剂等塞进孔口，然后用钢绞线的一端部把药卷缓缓送进钻孔里面（锚固剂的生产厂家必须具有矿用产品安全标志证书并且在有效期内，本公司生产的锚固剂已取得“安标证书”）。
⑶在钢绞线的另一端使用搅拌器装置与钻机相连，一边搅拌，一边往孔里面推进。
⑷边推进边搅拌。
3、安装矿用锚索锚具时（如附图），先装锚环，再掰开夹片，使其套住钢绞线向上推进至紧贴垫板、顶板的位置，注意使夹片的大端平齐，最后按要求进行预紧张拉操作。
四、注意事项
1、夹片、锚环锥孔、钢绞线锈蚀严重时不得使用；锚环锥孔、夹片内外及钢绞线锚固端有油污、杂物时，必须清理干净后方可使用；钢绞线锚固端散开及变形等必须整理合格后方可使用。
2、锚索张拉预紧过程中，出现锚固剂粘结不紧等问题时，可用退锚器将锚具退下，进行处理。
五、包装、运输、贮存
1、包装：采用防潮纸箱包装，每25套为一个包装单元。
2、运输：在避免雨雪直接淋袭的条件下，可采用各种运输方式，确保完好无损。
3、贮存：产品在存贮时应放在空气干燥通风的地方，防止受潮和雨淋以及其它人为的损坏。
六、开箱及检查
1、产品开箱时，应检查随机附件是否齐全。
⑴产品合格证⑵产品使用说明书⑶随机装箱单
2、开箱后应对照装箱单查看是否与物品名称、数量相符。
3、开箱后应检查产品在运输、贮存过程中有无碰撞损坏。
七、售后服务
本厂产品如因本厂制造质量问题，一月内包换。
