江西省电子设计大赛题目及电路解析
江西省第18届大学生电子设计制作赛题
江西省第十八届大学生电子设计制作现场赛赛题1）题意：在赛场提供的器材中，选取必要的元件，设计、制作能对饮料易拉罐自动计数且数显计数量的装置。
生产单位常采用如下红外自动计数装置，将装有饮料的易拉罐放在马达带动的传动带上，在传动带运动的过程中让每罐易拉罐依次同一方向地穿过红外发射、接收系统，形成计数脉冲，然后计数脉冲经电路加工、计数，再数显易拉罐计数结果，则就知道其生产量。
限于赛场条件，不可能每位参赛者面前提供马达传动的易拉罐，只能模拟。
故要求将红外发射、接收系统安置在作品的万能板上，二者保持1CM以上的距离即可，用参赛证对折后插入红外发射、接收系统中，表示有易拉罐穿过红外线，拔出则无，于是在电路上同样可形成计数脉冲。
要求是，作品完工后，能按如下流程演示功能：作品接入电源，电源指示灯〔绿灯）亮。
手动清零，显示“0 0”。
模拟易拉罐传动形成计数脉冲，计数脉冲指示灯（黄灯）亮。
随着模拟易拉罐穿过红外收、发系统的次数渐增，计数器计数渐增，显示器依次显示01， 02， 03，…10， 11， 12，13，…20。
一旦计数达20，计数脉冲形成电路便停止工作，自然没有计数脉冲输出，计数脉冲指示灯不再闪亮，显示器也停止在“20”，无论红外系统内有否物件穿插，始终显示“20”不变，表示此时计满一箱；要继续计数，必须先清零，显示“0 0”，方可幵始新一轮计数，直至显示“20”，表明又计满一箱。
…作品必须能如此复往工作。
元件清单实训电路如图14.65所示，电路中VDT为红外发射、接收装置，彼此相隔至少1CM的距离，可容卡片（如VIP卡片）插入、拔出。
4N25为光耦合器件。
3）电路工作原理计数脉冲的形成，易拉灌的计数以其先进后出红外装置形成一个计数单位，模拟时，以卡片先进后出红外装置作为一计数单位。
卡片进人，VT1输出低电平，卡片出使VT1输出高电平——这一过程形成正脉冲作为计数脉冲。
平时，无卡片插人VDT，NE555的②、⑥脚为高电平，则③脚输出低电平，三极管VT1截止，其集电极为高电平。
《2003年江西省电子设计大赛题目及电路解析》

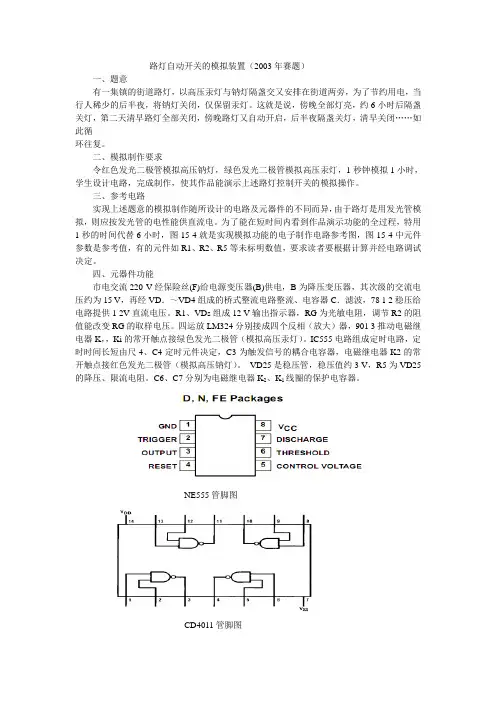

路灯自动开关的模拟装置（2003年赛题）一、题意有一集镇的街道路灯，以高压汞灯与钠灯隔盏交又安排在街道两旁，为了节约用电，当行人稀少的后半夜，将钠灯关闭，仅保留汞灯。
这就是说，傍晚全部灯亮，约6小时后隔盏关灯，第二天清早路灯全部关闭，傍晚路灯又自动开启，后半夜隔盏关灯，清早关闭……如此循环往复。
二、模拟制作要求令红色发光二极管模拟高压钠灯，绿色发光二极管模拟高压汞灯，1秒钟模拟1小时，学生设计电路，完成制作，使其作品能演示上述路灯控制开关的模拟操作。
三、参考电路实现上述题意的模拟制作随所设计的电路及元器件的不同而异，由于路灯是用发光管模拟，则应按发光管的电性能供直流电。
为了能在短时间内看到作品演示功能的全过程，特用1秒的时间代替6小时，图15-4就是实现模拟功能的电子制作电路参考图，图15-4中元件参数是参考值，有的元件如R1、R2、R5等未标明数值，要求读者要根据计算并经电路调试决定。
四、元器件功能市电交流220 V经保险丝(F)给电源变压器(B)供电，B为降压变压器，其次级的交流电压约为15 V，再经VD．～VD4组成的桥式整流电路整流、电容器C．滤波，78 1 2稳压给电路提供1 2V直流电压。
R1、VDs组成12 V输出指示器，RG为光敏电阻，调节R2的阻值能改变RG的取样电压。
四运放LM324分别接成四个反相（放大）器，901 3推动电磁继电器K，，Ki的常开触点接绿色发光二极管（模拟高压汞灯）。
IC555电路组成定时电路，定时时间长短由尺4、C4定时元件决定，C3为触发信号的耦合电容器，电磁继电器K2的常开触点接红色发光二极管（模拟高压钠灯）。
VD25是稳压管，稳压值约3 V，R5为VD25的降压、限流电阻。
C6、C7分别为电磁继电器K2、K1线圈的保护电容器。
NE555管脚图CD4011管脚图路灯开关模拟电路五、电路的工作原理1．白天RG见日灯（演示时可用灯光替代），阻值很小，VRG电位很低，即CD4011的①、②脚为低电位，③脚为高电位，④脚为低电位，⑩脚为高电位，于是：①CD4011的⑩脚为低电平，三极管90 1 3截止，继电器Ki的线圈无电流流过，其动接点不动作，常开点K，也不得电，绿色发光管不亮。
[电子行业企业管理]电子大赛论文一江西省大学生电子设计制作赛赛场规则
![[电子行业企业管理]电子大赛论文一江西省大学生电子设计制作赛赛场规则](https://img.taocdn.com/s3/m/a4445a7fa5e9856a561260d6.png)
（电子行业企业管理）电子大赛论文一江西省大学生电子设计制作赛赛场规则图1电路波形图通过电路工作图形画出电路方框图,如图2所示.图2电路方框图四赛题设计将电路分成六大模块设计，电源电路、译码\驱动\显示电路设计、计数\编码电路、手控和光控电路、计数脉冲发生器、。
电路分析如下(一)单元电路分析1电源电路设计市电电压通过保险丝，采用变压器降压、IN4007二极管整流、电容滤波、LM7809稳压输出、利用红色发光二极管指示电源电路工作状态，电路原理如图3所示。
220V市点经过变压器降压，二极管路桥式整流，C4用于滤除由市电引入的高频干扰，用瓷片电容104，电容C2滤波后送入LM7809第1脚，第2脚接地，第3脚输出稳定的电压，电压为9V。
C6滤除高频干扰，C3滤波得到稳定9V电压，给电路工作，红色发出二极管是电源指示灯，R11是发光二极管的限流电阻，阻值的范围是（510Ω~1K）发光二极管的正常工作电流为10mA，如果发现发光二极管不亮，那说明你的电路有故障，你要看一下保险丝有没有坏，如果没有就检查桥式整流，检查是二极管有没有接反，重主要的是LM7809的管脚有没有接反，限流电阻也不能过大，过大发光二极管也不会亮，检修时最好用万用表，用电压法检测，这样就会很快的找到故障。
图3电源电路2译码\驱动\显示电路设计CD4511是一块含BCD—七段锁存/译码/驱动/消隐电路于一体的集成电路，其引脚见图4。
CD4511的1、2、6、7脚为BCD码输入端，在本电路中用于输入二极管编码输出的BCD码；译码输出端分别是“a-b-c-d-e-f-g”，其输出端接数码管显示，数码管每段的工作电流为10mA左右，所以必须在CD4511的输出端接上7个限流电阻，计算方法为：（9-2）V÷10mA≈700Ω；由于大赛没有700左右电阻，我们可以选用（510Ω~1K）的电阻，第3脚为测试端（LT），当LT为“0”时，输出为“8”，此端可以用来在制作时测试数码管的好坏和显示故障，第4脚为消隐端（BI）当BI为“0”时，输出全为“0”显然还可以清除锁存器内的数值。
江西省电子设计大赛电路
江西省第13届电子设计大赛电路原理《数显智力抢答器》江西省第13届电子设计大赛赛题一、电路功能1. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3. 抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
二、参考电路图通电，显示0，只要一个先按，便立即显示该按键编号不动，按其他按键也没有反应，只有主持人按一下复位键，才可以开始下一轮的抢答。
选手每按一下，发出一声di声。
12江西省第13届电子设计大赛电路原理图-数显智力抢答器5路数显抢答器（上图的简化电路）江西省第14届电子设计大赛电路原理图3《路灯开关模拟电路》江西省第14届电子设计大赛电路原理图1、题意有一集镇的街道灯，以高压汞灯及钠灯隔盏交叉安排在街道两旁，为了节约用电，当行人稀少的后半夜，将钠灯关闭，仅保留汞灯。
这就是说，傍晚全部灯亮，约6小时后隔盏关灯，第二天清早路灯全部关闭，傍晚又开启，如此循环。
2、模拟制作要求令红色发光二极管模拟高压钠灯，绿色发光二极管模拟高压汞灯，请用1秒模拟1小时，用所提供的器材完成该电路设计制作，完成制作后，其作品能演示上述路灯控制开关的模拟操作。
3、参考电路实现上述题意的模拟制作随所设计的电路及元器件的不同而异，由于路灯是用发光二极管模拟，则应该按发光二极管的电性能给LED供电。
为了能在短时间内看到作品的演示功能的全过程。
特用1秒的时间代替6小时。
图中技术实现模拟功能的电子制作电路参考图，图中元件参数是参考值。
有的元件需要读者根据计算并调试来决定的。
4、电路工作原理市电220V的交流电经过保险管F1给电源变压器T1供电，经过变压器降压T1后输出15V的交流电，再经过整流二极管整流、滤波电容滤波、LM7812稳压后输出12V的直流电压。
《2013年江西省电子设计大赛题目及电路解析》

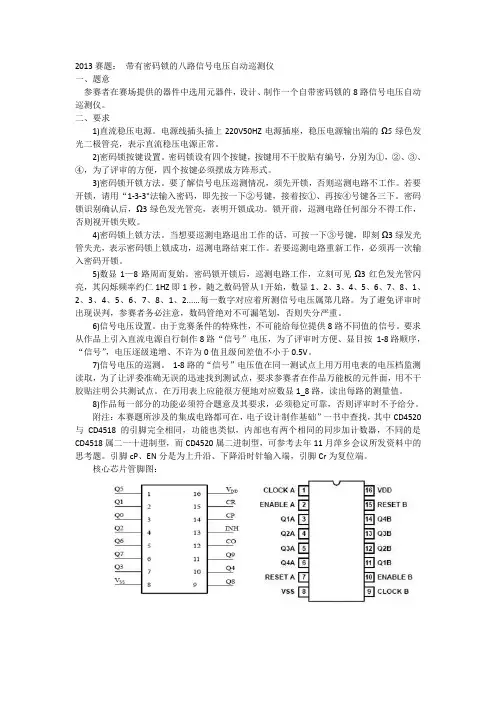

2013赛题：带有密码锁的八路信号电压自动巡测仪一、题意参赛者在赛场提供的器件中选用元器件，设计、制作一个自带密码锁的8路信号电压自动巡测仪。
二、要求1)直流稳压电源。
电源线插头插上220V50HZ电源插座，稳压电源输出端的Ω5绿色发光二极管亮，表示直流稳压电源正常。
2)密码锁按键设置。
密码锁设有四个按键，按键用不干胶贴有编号，分别为①，②、③、④，为了评审的方便，四个按键必须摆成方阵形式。
3)密码锁开锁方法。
要了解信号电压巡测情况，须先开锁，否则巡测电路不工作。
若要开锁，请用“1-3-3"法输入密码，即先按一下②号键，接着按①、再按④号键各三下。
密码锁识别确认后，Ω3绿色发光管亮，表明开锁成功。
锁开前，巡测电路任何部分不得工作，否则视开锁失败。
4)密码锁上锁方法。
当想要巡测电路退出工作的话，可按一下③号键，即刻Ω3绿发光管失光，表示密码锁上锁成功，巡测电路结束工作。
若要巡测电路重新工作，必须再一次输入密码开锁。
5)数显1—8路周而复始。
密码锁开锁后，巡测电路工作，立刻可见Ω3红色发光管闪亮，其闪烁频率约仁1HZ即1秒，随之数码管从l开始，数显1、2、3、4、5、6、7、8、1、2、3、4、5、6、7、8、1、2......每一数字对应着所测信号电压属第几路。
为了避免评审时出现误判，参赛者务必注意，数码管绝对不可漏笔划，否则失分严重。
6)信号电压设置。
由于竞赛条件的特殊性，不可能给每位提供8路不同值的信号。
要求从作品上引入直流电源自行制作8路“信号”电压，为了评审时方便、显目按1-8路顺序，“信号”，电压逐级递增、不许为0值且级间差值不小于0.5V。
7)信号电压的巡测。
1-8路的“信号”电压值在同一测试点上用万用电表的电压档监测读取，为了让评委准确无误的迅速找到测试点，要求参赛者在作品万能板的元件面，用不干胶贴注明公共测试点。
在万用表上应能很方便地对应数显1_8路，读出每路的测量值。
8)作品每一部分的功能必须符合题意及其要求，必须稳定可靠，否则评审时不予给分。
《2002年江西省电子设计大赛题目及电路解析》

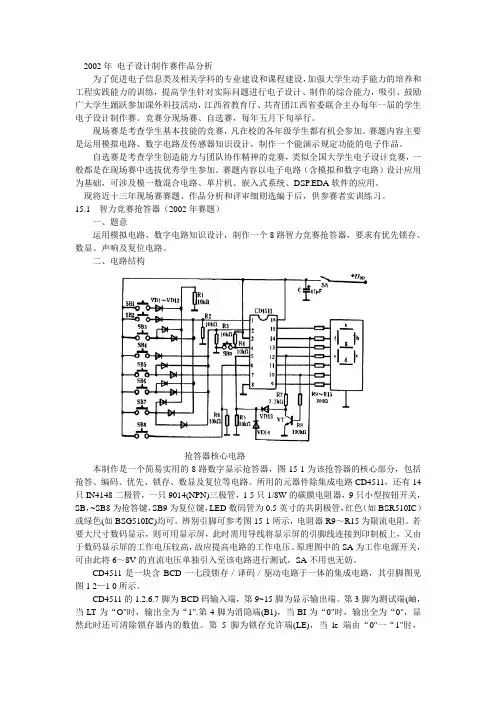

2002年电子设计制作赛作品分析为了促进电子信息类及相关学科的专业建设和课程建设，加强大学生动手能力的培养和工程实践能力的训练，提高学生针对实际问题进行电子设计、制作的综合能力，吸引、鼓励广大学生踊跃参加课外科技活动，江西省教育厅、共青团江西省委联合主办每年一届的学生电子设计制作赛。
竞赛分现场赛、自选赛，每年五月下旬举行。
现场赛是考查学生基本技能的竞赛，凡在校的各年级学生都有机会参加。
赛题内容主要是运用模拟电路、数字电路及传感器知识设计，制作一个能演示规定功能的电子作品。
自选赛是考查学生创造能力与团队协作精神的竞赛，类似全国大学生电子设计竞赛，一般都是在现场赛中选拔优秀学生参加。
赛题内容以电子电路（含模拟和数字电路）设计应用为基础，可涉及模一数混合电路、单片机、嵌入式系统、DSP.EDA软件的应用。
现将近十三年现场赛赛题、作品分析和评审细则选编于后，供参赛者实训练习。
15.1 智力竞赛抢答器（2002年赛题）一、题意运用模拟电路、数字电路知识设计，制作一个8路智力竞赛抢答器，要求有优先锁存、数显、声响及复位电路。
二、电路结构抢答器核心电路本制作是一个简易实用的8路数字显示抢答器，图15-1为该抢答器的核心部分，包括抢答、编码、优先、锁存、数显及复位等电路。
所用的元器件除集成电路CD4511，还有14只IN4148二极管，一只9014(NPN)三极管，1 5只1/8W的碳膜电阻器，9只小型按钮开关，SB，~SB8为抢答键，SB9为复位键，LED数码管为0.5英寸的共阴极管，红色（如BSR510IC）或绿色(如BSG510IC)均可。
辨别引脚可参考图15-1所示，电阻器R9～R15为限流电阻。
若要大尺寸数码显示，则可用显示屏，此时需用导线将显示屏的引脚线连接到印制板上，又由于数码显示屏的工作电压较高，故应提高电路的工作电压。
原理图中的SA为工作电源开关，可由此将6～8V的直流电压单独引入至该电路进行测试，SA不用也无妨。
江西省第20届大学生电子设计制作赛赛题2009
江西省第20届大学生电子设计制作赛赛赛题一，基础部分（100分）众所周知，白炽灯是爱迪生的重要发明，这一发明使人类的夜晚从此告别了黑暗，迎来了光明。
但白炽灯太耗电了，进入二十一世纪的人类，将降低能耗，节约能源，注重环保看成是当今世界的主潮流。
占据照明灯主要市场的白炽灯由节能型的冷光源灯取代，也是无可争辩的事实。
于是节能，环保且寿命长的LED 灯应运而生，其应用，发展势头在近几年，一年比一年迅猛，北京奥运场馆大量采用LED灯就是一个很好的例子。
现在要求参赛者在应用LED灯方面作个尝试，即请参赛学生在赛场提供的元器件中选用（必须如此）必需的器材，设计，制作一个LED楼道照明灯，要求是：1．LED楼道照明灯接220v/50Hz的交流电使用，白天不亮，夜晚受声音控制发光，发光时间约为10秒。
2．LED照明灯，本应由4组并联，每组串联三个高亮度的发白光的二极管组成，但限于赛场条件，仅用一组（即只串无并）三只白光发光管组成，必须安装在万能板上，并只能用晶闸管作开关。
3．充电电池及充电电源的处理。
由于要在短时间内表明电池电压的变化情况，为此采用“317”可调电源代替可充电电池（不提供充电电池也不涉及制作充电电源）。
4．指示灯说明：１用绿色发光管代表“３１７”电源输出指示；２红色发光管亮表示电池在充电；３电池电压高于8.8Ｖ时，黄色发光管亮；４电池电压高于１２Ｖ时，兰色发光管亮。
5．要有防过充电，过放电保护电路。
充电电池电压Ｕ0正常为１０Ｖ上下。
为了延长充电电池的寿命，当电压低于８.６Ｖ时，停止放电并转为充电；当电池电压高于１２Ｖ时，停止充电并转为供电。
本作品的工作过程是这样的：白天，充电电池充电（红色发光管亮），当充电电池电压高于１２Ｖ时，自动切断充电，红色发光管灭，并转至ＬＥＤ照明灯及其控制电路供电，此时兰色发光管亮。
晚上，充电电池给ＬＥＤ灯及其控制电路供电，黄色发光管，兰色发光管亮，当楼道有声音时，ＬＥＤ照明灯亮。
《2010年江西省电子设计大赛题目及电路解析》
15.9按时序追逐运行的跑马灯（20 1 0年赛题）一、赛题内容参赛学生必须也只能在赛场提供的元器件中选取必要的材料，设计制作一个能按题意要求演示功能的作品。
1．题意该制怍能自行识别工作环境，即白天“跑马灯”自行停止运行，待到傍晚天暗下来，数码管自动显“0"时，说明“跑马灯”电路得电即可以工作运行。
此后手动按下工作按键，电路延时10秒钟，在延时的同时，数码管倒计时显示“0-+9~8—7_6—5—4。
3—2一1-+0"0当其从“1一O”瞬间，“跑马灯”立即工作并分两路运行，工作过程是：①第一路是绿灯、红灯（绿灯在前，红灯在后）在黑暗背景中流动。
当绿灯独自从头到尾流动时，这一路的任何变色管不亮，形成黑暗背景。
而绿灯在尾部消失瞬间，红灯立即出现在头部并开始从头部到尾部独自地沿原绿灯路线在黑暗背景中流动。
当红灯在尾部消失的瞬间，绿灯便立即又出现在头部并再次从头部到尾部独自地在黑暗中流动’…一·彼此循环往复。
②第二路是绿灯、红灯（绿灯在前、红灯在后）在橙色背景中流动。
当绿灯独自从头到尾流动时，这一路变色管则显橙色，形成橙色背景。
绿灯在尾部流失瞬间，红灯立即出现在头部并开始从头部到尾部地独自沿原绿灯路线在橙色背景下流动，当红灯在尾部消失的瞬间，绿灯立即出现在头部并再次从头部到尾部独自地在橙色背景中流动……彼此循环往复。
直到第二天凌晨天亮后，数码管熄灭……再到傍晚时．作品又重复上述过程。
2．要求①电源稳压管输出电压用绿发光二极管指示。
，②脉冲信号发生器输出用红发光二极管指示。
③二路“跑马灯”各用5只变色发光二极管制作。
④数码管得电后显示“O”，倒计时只能从“O”开始，经“0-9-8-7-6-5-4-3-2-1-0"再停在“0"状态，此间延时1 0秒。
⑤“跑马灯”严格地按照“手动按下工作键后”，当倒计时至“1-b0”瞬间开始运动，，在运动过程中，数码管始终保持“O"态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年江西省电子设计大赛题目及电路解析
————————————————————————————————作者：————————————————————————————————日期：
2 0 1 2年江西省大学生电子设计制作现场赛赛题
某县，有一个免费参观的“陶渊明故里纪念馆”，其入口与出口分道进出，且采用如同地铁的入口、出口的措施，确保单向通行。
在入口与出口处还设有红外检测、声响、累加计数器装置，当游人进（出）馆时，须穿过红外检测器。
凡有人进入检测区，立即发出清晰、响亮的声响“叮…当…，，，然后计数器自动加1 。
这样，可自动统计每天的参观人数，同时当工作人员下班、闭馆前，先检查出、入口累加计数器的计录。
若出口计录小于入口计录数，说明馆内还有游人。
工作人员便发出通知。
直至出、入口计数器计录相等，工作人员便闭馆下班。
请参赛者在赛场提供的器材中，选取所需器材，利用传感器技术及模拟电路、数字电路知识，设计、制作一个能模拟完成上述入口（或出口）处的红外检测、声响、计数功能的电子作品，限于竞赛条件，累加计数器只用2位，即计数范围为“1-99"。
要求：
1)红外检测部件间距：可客人的中指缓慢穿过而不会碰及红外管，为此要求发射管与接收管工作面间距至少有2 5mm，即俯视看万能板，发射管与接收管的工作面，二者间至少相隔1 0个焊孔的距离。
2)手动清零：进入工作状态前，先手动清霉（复位），显“00"，再处于等待工作的状态（不是自动复位）。
3)声响要求：“叮…当…”，．必须是清晰、响亮的双音（犹如门铃声），单音无效。
4)工作顺序：必须先进入检测、再发出“叮…当…”声响，最后累加计数并显示计录结果。
彼此动作连贯，但能分清先后，当发．出“叮…”声时门闸打开，发出“当…”声时游人进门，计数显示。
：_
5)扬声器固定在万能板上：为防止作品在评审时出故障，扬声器必须固定在万台皂
板的元件面，可用IN4007多余的引线剪下后，一头从板的元件面穿过再焊在万能板上，另一头（较长）留在元件面，往下压扣住扬声器，这样，一般有2根足矣。
6)电源输出用绿色发光管指示，红外管输出用黄色发光管指示。
核心芯片管脚图：
CD4518 CD4520 引脚图CD4511管脚图
2012年电子设计大赛仿真电路图
电路模块解析：
1.光耦合器端，电阻R20调节红外发射管的灵敏度，使得红外接收管与电阻R1分压。
当用手指挡住红外接收管时，红外接收管两端的电压高，此时LED指示灯D1亮，当手松开时，接收管两端的电压降低接近于0V，此时LED指示灯D1不亮。
如此循环计数，
2.LM358的作用是波形的整形，使得红外接收管的输出信号为规则的脉冲波，便于计数芯片计数。
3.C3、R12构成上电复位电路，利用电容对交流短路的特性，在上电的瞬间电容短路，电阻两端的电压即为电源电压，电容充满电后电阻两端电压即为0V，电容旁边的按键为复位按键，即为手动清零。
4.计数由CD4518完成，后面接CD4511驱动数码管显示数字，R4、R5、R6、R7、R8、R9、R10、R11为输入下拉电阻，用于保持电路的稳定性。
一般取值10KR。
RN1 RN2为数码管的限流电阻，一般取值500R。
5.三极管Q1用于驱动继电器，D2与继电器构成放电回路，用于保护开关管。
继电器在此切换电阻，改变NE555的输出频率。
从而使得喇叭发出两种声音。
附：CD4518详细资料：
CD4518/CC4518是二、十进制（8421编码）同步加计数器，内含两个单元的加计数器，其功能表如真值表所示。
每单个单元有两个时钟输入端CLK和EN，可用时钟脉冲的上升沿或下降沿触发。
由表可知，若用ENABLE信号下降沿触发，触发信号由EN端输入，CLK 端置“0”；若用CL℃K信号上升沿触发，触发信号由CL℃K端输入，ENABLE端置“1”。
RESET端是清零端，RESET端置“1”时，计数器各端输出端Q1～Q4均为“0”，只有RESET 端置“0”时，CD4518才开始计数。
CD4518采用并行进位方式，只要输入一个时钟脉冲，计数单元Q1翻转一次；当Q1为1，Q4为0时，每输入一个时钟脉冲，计数单元Q2翻转一次；当Q1=Q2=1时，每输入一个时钟脉冲Q3翻转一次；当Q1=Q2=Q3=1或Q1=Q4=1时，每输入一个时钟脉冲Q4翻转一次。
这样从初始状态（“0”态）开始计数，每输入10个时钟脉冲，计数单元便自动恢复到“0”态。
若将第一个加计数器的输出端Q4A作为第二个加计数器的输入端ENB的时钟脉冲信号，便可组成两位8421编码计数器，依次下去可以进行多位串行计数。
CD4520/CC4520为二进制加计数器，由两个相同的内同步4级计数器构成。
计数器级为D型触发器，具有内部可交换CP和EN线，用于在时钟上升沿或下降沿加计数。
在单个单元运算中，EN输入保持高电平，且在CP上升沿进位。
CR线为高电平时，计数器清零。
计数器在脉动模式可级联，通过将Q3连接至下—计数器的EN输入端可实现级联，同时后者的CP输入保持低电平。
引脚功能：
引脚符号功能
1 9 CLOCK 时钟输入端
7 15 RESET 消除端
2 10 ENABLE 计数允许控制端
3 4 5 6 Q1A-Q4A 计数输出端
11 12 13 14 Q1B-Q4B 计数输出端
8 VSS 地
16 VDD 电源正
真值表功能：
CL℃K ENABLE RESET ACTION 上升沿 1 0 加计数
0 下降沿0 加计数
下降沿X 0 不变
X 上升沿0 不变上升沿0 0 不变
1 下降沿0 不变
X X 1 Q0～Q4=0
CD4518 CD4520时序图
纹波串联4个计数器正极性边缘触发同步串联二进制计数器负边缘触发
极限参数：
DC Supply Voltage Range, (VDD) -0.5V to +20V (Voltage Referenced to VSS Terminals)
Input Voltage Range, All Inputs输入电压范围，所有投
-0.5V to VDD +0.5V
入
DC Input Current, Any One Input直流输入电流±10mA
Operating Temperature Range 工作温度范围-55℃ to +125℃
Storage Temperature Range (TSTG)储存温度范围-65℃ to +150℃
注意：其中CD4520与CD4518的引脚完全相同，功能也类似，内部也有两个相同的同步加计数器，不同的是CD4518属二一十进制型，而CD4520属二进制型，。
