暗室处理
射线检测底片暗室处理流程
射线检测底片暗室处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!射线检测底片暗室处理流程射线检测底片暗室处理流程主要包括切片、显影、定影、水洗和干燥五个步骤。
暗室处理技术
16
5.5.2 干燥
干燥是为了排除膨胀的乳剂层中的水分。 为避免干燥在底片上可能产生的水迹，可在水洗后、干燥前进行润湿处理。 即将水洗后的胶片浸入约0.1%左右浓度的洗涤剂水溶液中约30s，然后取出 使水从胶片表面流掉，再进行干燥。 干燥方法主要是两种：自然干燥和烘箱干燥。
5.6 胶片自动处理
胶片自动处理是采用专用的自动洗片机进行从显影到干燥全过 程的自动处理。胶片从进片口送入自动洗片机内，然后顺序通 过显影、定影、水洗、干燥过程，从出片口送出一张处理质量 良好的底片。完成上述全过程的处理的时间约为 7～14min或 更短些。
3．显影液有效性试验 取一条胶片，用标准试板（如阶梯试块），按曝光曲线给定的 条件和参数透照，按规定的程序进行暗室处理，然后测量所得 底片的黑度。当黑度值与曝光曲线给定值的差超出±15%，如 果可排除射线机性能存在较大变化，则认为显影液的有效性存 18 在问题，应进行处理或停止使用。
4．系统稳定性试验 系统稳定性试验也有的称为工艺检验。试验方法与显影液有效性试验类似 。 取一条胶片，在标准试板（如阶梯试块）上放置好像质计，按曝光曲线给 定的条件和参数透照，按规定的程序进行暗室处理，然后测量所得底片的 黑度。当黑度值与曝光曲线给定值的差超出±15%，或像质计灵敏度达不 到规定的要求时，则认为系统稳定性存在问题。发现问题后应中断工作， 并对系统的各环节进行分析，确认问题的原因：射线机性能存在较大变化 、处理溶液有效性存在问题、自动洗片机的处理存在问题等，找出并排除 问题后，才能继续进行检验工作。
暗室操作的基本要求是：清洁、有序、细心、熟练。 暗室操作人员，在进行暗室操作之前应洗手，去除手上的汗液和污物， 以保证不因手接触胶片而对胶片产生污染，必要时应戴乳胶手套。
暗室处理技术
• 胶片冲洗各步骤的操作要求
5）定影 定影就是把显影过程形成的影像固定下来的过程。将 停显结束的胶片放入定影液槽中进行定影，在定影最初的 1分钟，应不断提动洗片夹，使定影液与胶片充分接触， 定影液温度控制在16～24℃以内。定影总的时间为“通透 时间”的2倍，所谓“通透时间”是指胶片放入定影液开 始到胶片乳剂的乳白色消失为止的时间。定影通透的时间 与定影的老化程度有关，新定影液定影所需的通透时间短， 随着定影液的使用，药力不断下降，定影所需的通透时间 不断加长，为了保证定影质量，一般将总的定影时间控制 在15分钟左右（通透时间一般小于7分钟），如果15分钟 之内还不能使胶片定影通透，就需更换新的定影液。
0.5～1
5～15 30～60 ─
停显液
定影液 水 ─
充分搅动
适当搅动 流动水漂洗 去除表面水滴后干燥
·胶片冲洗各步骤的操作要求：
1）拆片 先将曝光后装有胶片的暗袋表面擦拭干净， 关闭暗室门窗和照明灯，开启安全红灯并调节至 适当亮度，等待几分钟完成暗适应。拆开暗袋， 从增感屏中取出胶片装入洗片夹中。整个过程动 作要轻柔，洗片夹要放置稳妥，防止划伤和折损 胶片。 2）预浸湿 胶片放入显影液槽之前，可在清水槽中预浸 湿一下，使胶片表面润湿，避免放入显影液槽后 胶片表面附有气泡造成显影不均匀。
• 胶片冲洗各步骤的操作要求
7）干燥 将水洗结束的底片从洗片夹中抽出悬挂在凉片架上自 然凉干，建议不要采用烘片箱烘干底片。 为了防止干燥后的底片产生水迹，在水洗后、凉片干 燥前可进行脱水处理，即把水洗后的湿胶片放入脱水液 （0.3～0.5%的洗洁精加酒精的水溶液）中浸润约5分钟， 然后取出，可使水从胶片表面快速流光，再进行凉片干燥。
5.1.4 胶片处理程序和操作要点
无损检测RT5章、暗室处理
5.2.3 定 影
（3）定影液的老化 使用过程中，浓度↓，银的络合物、卤化物增加，
定影时间↑ 当使用的定影液定影时间>新定影液的定影时间2倍，
移动一下黑纸，使胶片经受不同时间的暴光， 然后进行显影处理，将曝光部分与未曝光部 分比较黑度。 2.胶片手工处理；恒温手工洗片机，槽 式 ， 不锈钢，塑料。盘式。 3.自动洗片机。
5.1.3 配液注意事项
1.容器；玻璃、搪瓷、塑料、不锈钢。 不能使用铜、铝、铁。
2.水； 蒸馏水、去离子水、 开水冷却、自来水。
作用：阻止硫的析出。 （3）坚膜剂 作用：对胶片乳剂层有增强作用，防止药膜脱落、
划伤。 A.硫酸铝钾（钾明矾） 无色透明晶体
分子式：K2SO4·Al2（SO4）3·24H2O B.硫酸铬钾（钾铬矾） 黑紫色晶体
分子式：K2SO4·Cr（SO4）3·24H2O
5.2.3 定 影
（4）酸性剂
产生潜影衰退：
潜影形成后，若隔很长时间再显影，所得影 像比及时冲洗得到的影像要淡，这是由于潜 影衰退引起。
Ag + O2 + H2O
Ag+ + OH-
5.2.1 显 影
显影的作用： 已暴光的溴化银 + 显影剂 的氧化物 + 未暴光的溴化银
显影液的组成：（PH 8-11） A. 显影剂； B. 保护剂； C. 促进剂； D. 抑制剂。
5.2.1 显 影
重要意义： 显影影响到底片— D
黑度
γ
胶片对比度
【doc】射线检测中的暗室处理技术
射线检测中的暗室处理技术62?科技论±i射线检测中的暗室处理技术刘洁(徐州技师学院建筑工程系,江苏徐州221153)摘要:本文的主要内容是介绍射线检测中的暗室处理技术,暗室处理是射线检测过程中重要的步骤包括显影,定影,水洗和干燥.关键词:射线检测技术;暗室处理;显影;停显;定影射线检测是工业无损检测的一个重要专业门类,在工业上有着非常广泛的应用.射线检测最主要的应用是探测试件内部的宏观几何缺陷.暗室处理是射线照相检测的重要程序,被射线曝光的带有潜影的胶片经过暗室处理后变为带有可见影像的底片.底片质量的好坏与暗室工作的技术水平及操作水平密切相关.1显影显影在整个胶片处理过程中是重要的一步.同一张胶片若采用不同的显影配方和操作条件,则胶片的感光性能是不一样的.底片的质量指标如黑度,对比度,颗粒都受到显影的影响.1.1显影液的组成及作用显影液主要由四部分组成:显影剂,保护剂,促进剂和抑制剂.显影剂的作用是将已感光的卤化银还原为金属银,常用的显影剂有菲尼酮,对苯二酚与米吐尔.保护剂的作用是阻止显影剂与进入显影液的氧发生作用,使其不被氧化,比较常用的保护剂是亚硫酸钠.促进剂的主要作用是增强显影剂的显影能力和速度,大多数显影液都是碱性的.抑制剂的主要作用是抑制灰雾,常用的抑制剂包括苯丙三氮唑.1.2影响显影的因素影响显影的因素除配方外,还有显影时间,温度,搅动情况和显影液老化程度.合适的显影时间与配方有关,对于手工处理规定时间为4-6分钟.温度也与配方有关,手工处理的温度为18—20摄氏度.在显影过程中搅动可以使乳剂膜表面不断地与新鲜药液接触并发生作用,这样可以使显影速度加快保证显影作用均匀.显影液的活性主要取决于显影剂的种类和浓度以及显影液的酸碱度.2停显从显影液取出胶片后,显影作用并不立即停止,胶片乳剂层中残留的显影液还在继续显影,此时将胶片直接放人定影液则容易产生不均匀的条纹.另一方面胶片中残留的显影液将会污染定影液. 停显液一般为2%～3%的醋酸溶液,胶片放人停显液后,残留的碱性显影液被中和,pH值迅速下降至显影停止点,明胶的膨胀也得到控制.3定影显影后的胶片乳剂层中还有70%的卤化银未被还原成金属银.这些卤化银必须除去才能将显影形成的影像固定下来,这一过程称为定影.在定影过程中,定影剂与卤化银发生化学反应,生成溶于水的络合物但对已还原的金属则不发生作用.3.1定影液的组成及作用定影液包含四种组分:定影剂,保护剂,坚膜剂,酸l生剂.其中定影剂是定影液的主要成分,常用的定影剂为硫代硫酸钠俗称大苏打.定影剂硫代硫酸钠在酸性溶液中容易发生分解析出硫而失效, 所以要使用保护剂来防止这种现象发生.常用的保护剂为无水亚硫酸钠.在定影过程中,胶片乳剂层吸水膨胀,容易造成划伤和药膜脱落,所以需要在定影液中加入坚膜剂.常用的坚膜剂有硫酸铝钾.为中和停显阶段未除净的显影液碱性物质,通常将定影液配制成酸性溶液,加入的酸性物质通常是醋酸和硼酸.3.2影响定影的因素影响定影的因素主要有:定影时间,定影温度,定影液老化程度,以及定影时的搅动.定影时间应明显多于通透时间,为保险则规定整个定影时间为通透时间的2倍.采用硫代硫酸钠配方的定影液所需时间为15min.定影温度规定为1624~C对使用中的定影液,当需要的时间为新液所需的2倍时,即认为失效需更换新液.在定影过程中应适当搅动,一般没两分钟搅动一次.4水洗和干燥4.1水洗胶片在定影后,应在流动的清水中冲洗20～30rain,冲洗的目自是将胶片表面和乳剂膜内吸附的硫代硫酸钠以及银盐络合物清掉.推荐使用的条件是16～24~C的流动清水冲洗底片.4.2干燥干燥的目的是去除膨胀的乳剂层中的水分.干燥的方法有自干燥法和烘箱干燥两种.自然干燥是将胶片悬挂起来,在清洁通的空间晾干.烘箱干燥是把胶片悬挂在烘箱内,用热风烘干,热风度一般不超过40℃.5结论暗室处理技术主要过程包括显影,停显,定影,水洗和干燥.j中显影与定影是最关键部分,除了需要显影,定影液的合乎标准,时也需要操作人员的熟练技能.参考文献【1]强天鹏.射线检测技术[M1.第一版.北京:中国劳动社会保障出社.2007.[21Y_威强,吴俊飞.承压设备安全[M].第一版.北京:化学工业出版社2008.[3]JB/T4730.4—2005承压设备无损检测[S].。

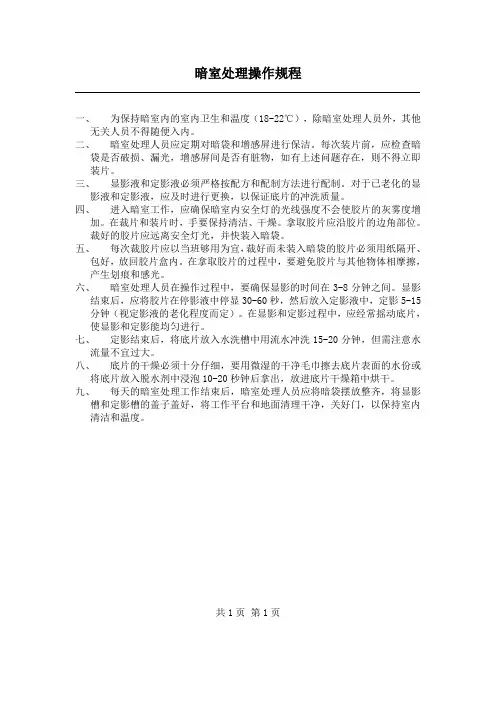

暗室处理操作规程
暗室处理操作规程一、为保持暗室内的室内卫生和温度（18-22℃），除暗室处理人员外，其他无关人员不得随便入内。
二、暗室处理人员应定期对暗袋和增感屏进行保洁。
每次装片前，应检查暗袋是否破损、漏光，增感屏间是否有脏物，如有上述问题存在，则不得立即装片。
三、显影液和定影液必须严格按配方和配制方法进行配制。
对于已老化的显影液和定影液，应及时进行更换，以保证底片的冲洗质量。
四、进入暗室工作，应确保暗室内安全灯的光线强度不会使胶片的灰雾度增加。
在裁片和装片时，手要保持清洁、干燥。
拿取胶片应沿胶片的边角部位。
裁好的胶片应远离安全灯光，并快装入暗袋。
五、每次裁胶片应以当班够用为宜，裁好而未装入暗袋的胶片必须用纸隔开、包好，放回胶片盒内。
在拿取胶片的过程中，要避免胶片与其他物体相摩擦，产生划痕和感光。
六、暗室处理人员在操作过程中，要确保显影的时间在3-8分钟之间。
显影结束后，应将胶片在停影液中停显30-60秒，然后放入定影液中，定影5-15分钟（视定影液的老化程度而定）。
在显影和定影过程中，应经常摇动底片，使显影和定影能均匀进行。
七、定影结束后，将底片放入水洗槽中用流水冲洗15-20分钟，但需注意水流量不宜过大。
八、底片的干燥必须十分仔细，要用微湿的干净毛巾擦去底片表面的水份或将底片放入脱水剂中浸泡10-20秒钟后拿出，放进底片干燥箱中烘干。
九、每天的暗室处理工作结束后，暗室处理人员应将暗袋摆放整齐，将显影槽和定影槽的盖子盖好，将工作平台和地面清理干净，关好门，以保持室内清洁和温度。
共1页第1页。
简述底片暗室处理流程
简述底片暗室处理流程一、准备暗室在进行底片暗室处理前，需要准备好暗室、显影液、定影液、漂白液、水等材料。
暗室应选择在安静、无光、通风良好的地方，以确保处理过程中的安全和稳定。
二、显影将底片放入显影液中，浸泡一定时间，使底片的影像逐渐显现出来。
注意控制显影液的温度和浓度，以获得最佳的显影效果。
同时，要确保底片在显影液中均匀浸泡，防止出现局部显影不清晰的情况。
三、停止显影当底片的影像完全显现后，需要将底片从显影液中取出，用清水冲洗干净，以停止显影。
这个步骤需要注意控制时间，避免出现过度显影或显影不足的情况。
四、定影将冲洗干净的底片放入定影液中，浸泡一定时间，使底片的影像更加稳定。
定影液的温度和浓度也需要控制好，以确保定影效果。
同时，要避免底片在定影液中浸泡时间过长，导致底片变软变脆。
五、漂白将定影后的底片放入漂白液中，去除底片表面的污渍和杂质，使底片的影像更加清晰。
漂白液的浓度和温度也需要控制好，以确保漂白效果。
同时，要避免底片在漂白液中浸泡时间过长，导致底片变薄变软。
六、水洗将漂白后的底片用清水冲洗干净，去除残留在底片表面的漂白液和杂质。
水洗时需要注意水温和水质，以避免出现水渍或水印等问题。
七、干燥将冲洗干净的底片用毛巾或吸水纸吸干水分，然后放在阴凉通风处自然干燥。
干燥过程中需要注意避免阳光直射或高温烘烤，以防止底片变形或破裂。
八、检查最后需要对干燥后的底片进行检查，确认是否有影像不清晰、污渍、划痕等问题。
如果存在这些问题，需要重新处理或修复底片。
如果没有问题，底片就可以用于后续的印刷或制作等操作。
暗室处理技术
3.叙述显影液的成分及作用 3.叙述显影液的成分及作用 显影剂----米吐尔+对苯二酚或菲尼酮+对苯二酚, ----米吐尔 (1)显影剂----米吐尔+对苯二酚或菲尼酮+对苯二酚, 将感光的卤化银还原成金属银; 将感光的卤化银还原成金属银; 保护剂----亚硫酸钠,阻止显影剂与氧发生作用, ----亚硫酸钠 (2)保护剂----亚硫酸钠,阻止显影剂与氧发生作用, 使其不被氧化; 使其不被氧化; 促进剂----碳酸钠,硼砂,氢氧化钠, ----碳酸钠 (3)促进剂----碳酸钠,硼砂,氢氧化钠,增强显影 剂的显影能力和速度; 剂的显影能力和速度; 抑制剂----溴化钾,苯并三氮唑, ----溴化钾 (4)抑制剂----溴化钾,苯并三氮唑,抑制灰雾的产 生.
2.叙述胶片处理的药液配置时的药液配置时的注意 2.叙述胶片处理的药液配置时的药液配置时的注意 事项 配液的容器应使用玻璃,搪瓷或塑料制品, (1)配液的容器应使用玻璃,搪瓷或塑料制品,也 可使用不锈钢制品, 搅拌棒也应用上述材料制作, 可使用不锈钢制品, 搅拌棒也应用上述材料制作, 切忌使用铜, 铝制品. 切忌使用铜,铁,铝制品. (2)配液用水可使用蒸馏水,去离子水,煮沸后 配液用水可使用蒸馏水,去离子水, 冷却水或自来水,对井水或河水应进行再制, 冷却水或自来水,对井水或河水应进行再制,以降 低硬度,提高纯度. 低硬度,提高纯度. 配制显景液的水温一般在30℃----50 ℃, 30℃---(3)配制显景液的水温一般在30℃----50 ℃,水 温太高会促使某些药品氧化, 温太高会促使某些药品氧化,太低又会使某些药品 不易溶解.配制定影液的水温可升到60 ℃----70 不易溶解.配制定影液的水温可升到60 ℃----70 ---因为硫代硫酸钠溶解时会大量吸热; ℃,因为硫代硫酸钠溶解时会大量吸热;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们知道射线检测不仅仅只是拍片，还有洗片和评片。
如果出来的片子不理想，则直接影响我们的评片，从而对缺陷进行误判。
更槽糕的是片子一旦洗坏就要重新拍片，射线检测对人身体伤害很大，重拍的代价挺大的，所以我们一定要布置好暗室且按规程洗片，以保证一次成功。
洗片共有5个步骤：显影、停显、定影、水洗以及干燥。
为保证射线检测底片的质量，我们制定了以下规定，本规定适用于射线照相底片的手工暗室处理或自动冲洗。
一、进行胶片暗室处理的人员必须持有射线I级以上证书或在二级人员指导下完成。
二、装卸片、显影、停显影、定影等暗室处理过程中，除安全红灯外，不能开启其他照明灯。
三、要有良好的工作习惯：装胶片前应注意胶片是否过期、增感屏是否光洁完好、暗袋是否漏光、手和工作台面是否干净、显影液温度是否正常；装拿胶片要小心，防止粘搭、划伤；装拿胶片时一定要戴干净的薄纱手套。
四、对暗室环境和暗室处理设备的要求：
1) 暗室环境要求：暗室内应保持整齐清洁，器具布置恰当，干、湿操作区分开，使操作方便，减少化学污染的机会。
暗室应密闭不漏光，需有良好的通风设备，还应考虑射线屏蔽问题。
暗室内温度宜保持在23±5摄氏度，相对湿度宜保持在50±20%。
显、定影药水保存得当，防止药水泄漏造成人员受到腐蚀伤害或环境污染。
2) 暗室处理设备应定期检查，保证完好。
处理底片前至少应检查以下设施：工作台（用于装换胶片）、安全红灯、裁纸刀、温度计、显影槽及温控器、停显影槽、定影槽、冲洗水槽、洗片架等，确保工作台干燥整洁，暗室红灯不影响底片处理质量以及盛装化学药品的容器不存在跑冒滴漏现象。
五、胶片处理：胶片曝光后，应尽快处理，放置时间最长不能超过24小
时。
采用双片透照技术，一个暗袋中的两张胶片要同时处理。
手工处理胶片的主要步骤包括：显影、停显影、定影、冲洗、干燥和保存。
1) 显影
a) 应使用与胶片相适合的显影液。
新配置的显影液需静置24小时，或用曝过光的胶片进行老化后方能使用。
b) 显影温度：20±1摄氏度，显影时间：6-8分钟。
c) 在显影的最初半分钟内，洗片架要上下、左右抖动，使胶片显影充分、均匀，以后每分钟抖动几下。
d) 每升显影液约可处理0.5平方米，一次配置的显影液最长使用两个月。
e) 停影液：用以去除胶片上残留的显影液。
f) 底片从显影槽提出后稍沥1-2秒后放入停影液。
g) 影液是清洁的水或是3%的醋酸水溶液。
h) 停影液温度：15-30摄氏度，停显影时间：0.5-2分钟。
i) 停显影液应经常更换，保持清洁。
2) 定影
a) 胶片从停显影槽中提出后稍沥1-2秒后放入定影液。
b) 定影液应与胶片相适合，一次配制的定影液最长使用二个月。
c) 定影液温度：19-30摄氏度，定影时间：10-15分钟。
d) 定影液最初一分钟内，洗片架应上下抖动，以使定影充分、均匀。
3) 冲洗
定影完毕，把胶片放到冲洗水槽冲洗，水流不能过急。
冲洗水温：15—30摄氏度，冲洗时间：30分钟以上，但也不宜过长，以防胶片药膜脱落。
4) 干燥
可采用自然晾干或使用烘干机烘干。
自然晾干前，为减少水迹，可把胶片先放到含0.5%润湿剂的清水中浸润1-2钟后再晾干。
若使用烘干机烘干，则烘干机温度不宜超过55摄氏度。
5) 保存
a) 暗室处理得到的底片整理好装入底片袋，底片袋一袋靠一袋立放入底片柜，底片柜放置在阴凉干燥处。
b) 未使用的胶片保存时应注意避免光照、重压、过热、过湿、烟气损害和辐射损害。
6）废液的处理
暗室处理过程产生的废旧显定影液和废胶片底片，不得随意倾倒排放，应经过地方环保部门确认达到排放标准后方可排放。
只要我们按以上规程严格操作，一定会洗出满意的底片。
