1.5VLED手电筒制作电路图
LED手电筒1.5V驱动电路图
LED 手电筒1.5V驱动电路
市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图
工作原理：
接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
2022-2023学年宁波市中考物理名师原创试卷(3)
2022-2023学年宁波市中考物理名师原创试卷（3）学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．小明乘自动扶梯从地下铁路的出口处匀速上升到地面，他站在扶梯上不动．以下有关他受力情况的一些说法中正确的是：（）A．扶梯对他的支持力大于其体重；B．扶梯对他的支持力小于其体重；C．他受到平衡力的作用D．扶梯对他的支持力方向沿扶梯向上.2．汽车是常用的交通工具，汽车的许多问题都跟物理知识有关。
小汽车的挡风玻璃倾斜安装的主要原因是（）A．减小空气阻力B．减小外界噪声干扰C．增大采光面积D．排除因平面镜成像造成的不安全因素3．舞蹈演员在练功房练功，当他向平面镜靠近时，他在平面镜中的像将是 ........ （C）A．变大B．变小C．不变D．无法确定4． 2008年8月8日晚，当“鸟巢”场地内巨大的卷轴慢慢拉开时，奥运会开幕式的演出开始。
如图8所示，这幅147米长、27米宽的巨大LED屏幕，展现出了中国五千年历史的长卷。
它不仅能支撑工作人员在上面演出，还能按照既定程序显示各种色彩图案。
它是4.4万颗LED（发光二极管）与“帕尼灯”的结合，所谓帕尼灯，就是一种巨大的“幻灯机”或者“投影仪”，可以将建筑的某个立面作为幕布！以下说法不合理的是（）A．发光二极管具有单向导电性，可判断电源的正负极B．屏幕的抗压能力较好C．人们能看到绚烂的屏幕是由于光的反射D．幻灯机或投影仪成倒立放大的实像5．当u＞2f时，凸透镜能够成缩小的实像，利用这种现象制成的光学仪器是（）A．照相机B．幻灯机C．放大镜D．近视眼镜.6．在如图所示电路中,正确的是（）7．某同学想用一只“1.5V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线。
该同学应如何利用这捆电阻线才能保证小灯泡正常发光（）A．应并联一段20cm长的电阻线B．应串联一段20cm长的电阻线C．应并联一段15cm长的电阻线D．应串联一段15cm长的电阻线.8．在日常生活中，常用“高声大叫”、“低声细语”来形容人说话的声音，这里的“高”、“低”是指声音的（）A．音调B．响度C．音色D．音调和晌度9．下列科学家中首先发现电流周围存在磁场的是:（）A．库仑; B．法拉第; C．奥斯特; D．安培.10．甲、乙两物体的质量之比为3：1，比热容之比为3：2，它们吸收的热量之比为2：1，则甲、乙两个物体升高的温度之比是（）A． 4：9 B． 9：4 C． 9：1 D． 1：911．如图所示，在轻质杆OB的中点A处，悬挂有重为G的物体M，在端点B施加方向始终跟杆垂直的拉力F，杆从虚线位置沿着逆时针方向匀速转至图示位置的过程中，下列叙述中错误的是;A．拉力F逐渐变大; B．拉力F始终小于G /2;C．拉力F跟它力臂的乘积不变; D．重物M对杆拉力的力臂逐渐变大.12．如图所示是古代战争中的“大炮”——抛石机，用它把大石块抛出去，打击远处的敌人，它实际是一个......................................................................................................................... （）A．费力杠杆; B．等臂杠杆; C．省力杠杆; D．斜面.13．如图所示，杠杆上每一小格距离相同、每个钩码质量相同，为使杠杆在水平位置平衡，可采取下列哪种措施（）A．在支点左边离支点两小格处挂四个相同钩码B．在最左端持一个相同的钩码C．在左端用弹簧测力计竖直向上拉D．在右端用弹簧测力计竖直向上拉14．下列实验不．能说明大气压存在的是（）15．把质量相等的实心木球和实心铝球浸没于某种液体中，放手后，木球悬浮而铝球下沉，静止后它们所受浮力的大小关系是..................................................................................... （）A．F木＝F铝B．F木＜F铝C．F木＞F铝D．无法确定16．如图所示，杯子中装满水，现向杯中轻轻放入一个小木块，小木块漂浮在水面，则放入木块后（）A．水对杯底的压强增大B．水对杯底的压强不变C．水对杯底的压力增大D．水对杯底的压力减小17．放在水平桌面上的大烧杯内盛满了水，轻轻放入一小球后，从烧杯中溢出了100g水，则下列判断中正确的是（g＝10N/kg）.............................................................................. （）A．水对烧杯底的压强一定增大B．小球受到的浮力一定等于1NC．小球的体积一定等于100cm3D．小球的质量一定等于100g18．如图是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是............................................. （）A．该电路中油量表既可用电流表改装，也可用电压表改装B．油面升高，滑动交阻器接入电路中的电阻减小C．R0和R在电路中是并联的D．电路中的电流越小，油量表指示油面的高度值越大二、填空题19．(3分)生活处处有物理，留心观察皆学问。
用锂电池替代铅酸电池让手电筒起死回生
现在，大家使用的丰电筒都是LED管制作的，以前使用的钨丝小灯泡电筒已不见踪影。
充电式LED手电筒内部的电路如下图所示。
它采用电容降压的方式为蓄电池E充电，即220V电压通过电容Cl降压后，经过VDl～VD4的桥式整流为4V铅酸电池充电。
使用时，合上开关K，则4V电压通过4只限流电阻R3～R6后，加到白色发光管LED1～LED4上，使LED管发光（其工作电流约为l00mA～120mA）。
而LED手电筒数充电式最为方便、经济。
但这种电筒有一个致命的弱点，就是内部电池通过一定次数的充电后会失效，即充不进电。
如果要买新的电池很不经济，只好丢弃。
这里介绍一种用手机退下来的锂电池代替手电筒中失效的铅酸电池，使手电筒起死回生的方法。
一、工作原理经过手机使用后退下来的锂电池，它的容量已经减少，但是用在手电筒上还是可以的（也就是它的容量只要在原来的40%～50%就可以）。
但锂电池的充电条件要求较高。
比如说，它的充电电压不能超过4.2V（如超过就有爆裂的危险）。
同时，它的放电最低电压也有一定要求。
还好，退下来的铿电池上装有保护电路，但为了保险起见，还是设计了自动断电电路和工作指示电路。
用手机锂电池作电源的电路图，如下图所示。
它同样使用了原来的电容降压电路和白色LED管电路。
只不过降压电容的容量变大了（为1.5μF）。
交流220V降压后的电压经过VD1～VD4的整流和稳压管VD5稳压使电压稳定在9V左右。
再经过IC1的稳压，得到6V稳定电压。
IC2为CMOS型时基电路（型号为7555），这种电路较555时基电路用电省、输出电压高，由它组成锂电池充电自动断电电路。
IC2的⑤脚为控制端，它通过分压电阻R3和R4来设定基准电压（这里设定为4.2V），即锂电池的终止电压。
当接通电源后，IC1输出的6V电压通过R2对电容C4充电。
开始充电时，IC2的②脚电压为0V，输出端③脚为高电平。
于是，三极管Vl导通对锂电池E充电（电流通过三极管V1控制在50mA～80mA范围内）。
手电筒应用的是什么原理图
手电筒应用的是什么原理图一、手电筒的概述手电筒是一种电池供电的便携式照明设备，主要由电池、灯泡和反射器等组成。
它通过电流使灯泡发光，并借助反射器将光线集中，提供照明功能。
二、手电筒的原理图手电筒的原理图如下：•电池–电池是手电筒的能量来源，一般使用干电池或充电电池。
•灯泡–手电筒中的灯泡多为白炽灯泡，也有一些现代手电筒使用LED灯泡。
•反射器–反射器位于灯泡前方，通常由金属或塑料制成。
其作用是折射和反射灯泡发出的光线，增强照明效果。
•灯罩–灯罩用于保护灯泡和反射器免受外界环境的影响，同时也起到防水作用。
•开关–手电筒上通常配有开关，用于控制电流通断，控制手电筒的开关机状态。
三、手电筒的工作原理手电筒的工作原理如下：1.当开关处于关闭状态时，手电筒处于关机状态，电流无法通过电路。
2.当开关处于打开状态时，电池的正极与灯泡的底座相连，电流从正极流向灯泡。
3.电流通过灯泡的灯丝，使灯泡发出光线。
白炽灯泡会产生较大的热量，而LED灯泡则产生较少的热量。
4.光线被发出后，经过反射器的折射和反射作用，更加集中，达到提供照明的效果。
5.当开关关闭时，电路中的电流中断，手电筒停止工作。
四、手电筒的应用场景手电筒由于其便携性和照明功能，被广泛应用于以下场景：•晚间户外活动：手电筒可以提供光照，使人们在夜晚的户外活动中能够更加安全和方便地行走。
•家庭应急：在停电或没有照明设备的情况下，手电筒可以提供临时照明，帮助人们找到需要的物品或进行必要的操作。
•野外探险：手电筒可以帮助探险者在夜晚探索野外环境，照亮前行的道路，避免危险。
•汽车应急：手电筒可以作为汽车紧急情况下的照明设备，例如更换轮胎或修理车辆时需要额外照明的情况。
•军警行动：手电筒在军警行动中也是必备装备，能为行动提供必要的照明功能。
五、手电筒发展趋势随着科技的进步，手电筒的发展也在不断改进和创新。
目前的手电筒主要趋势包括：1.LED技术的应用：越来越多的手电筒使用LED灯泡，LED灯泡耗电更低，寿命更长，并且发出的光线更明亮。
LED手电筒结构与工艺
LED防水手电筒产品结构
LED手电筒的基本结构
手电筒主要由以下零件组成：电源（干电池，充电电池，手动充电），电路板（LED驱动电路），LED灯头，集光器（反射罩），开关，电筒壳（电池盖，筒身，带透光镜的筒头），以及其它附件。
如下图。
LED手电筒的类别主要有：
A，光强度可变调。
通过同一按钮，将光控制为强光档、弱光档、闪烁档。
B，多种形式电源。
有5号电池、7号电池、充电电池、手动充电。
C，多种档次的光强度。
它通过电压来实现，电压有3伏、4.5伏、
D，有防水型与非防水型之分
E，多种造型。
有手提式和手握式，还可分为直角式、直筒式、头部活动式。
F，按用途分，可分为警用/矿用手电筒、普通手电筒
G，包含其它附属功能，如给手机等充电、带小刀、仿笔型
H，按散热的效果可分为铝合金外壳、不锈钢外壳、铁壳、塑料外壳等。
散热好，则光衰小。
防水手电筒的组成
LED 手电筒的主要模型
1，按电源类型分：电池、充电电池、手动充电
2，按材料分：铝合金、不锈钢、铁壳、塑料
3，警用强光与普通照明
3，包含附属功能的手电筒
4，造型分类：直角式、直筒式、头部活动式、手提式等
5，其它造型
手电筒的规格说明：
以下为江西派力德LED手电筒的网上报价说明，从中可以看到什么东西对手电筒来说是最重要的技术参数。
材 质： 高强度航空铝合金
使用LED： 优质LED
亮度； 50流明
LED寿命： 10万小时
手电筒的测试
由上述的规格说明中可以看出，手电筒的主要技术参数是亮度和电池寿命。

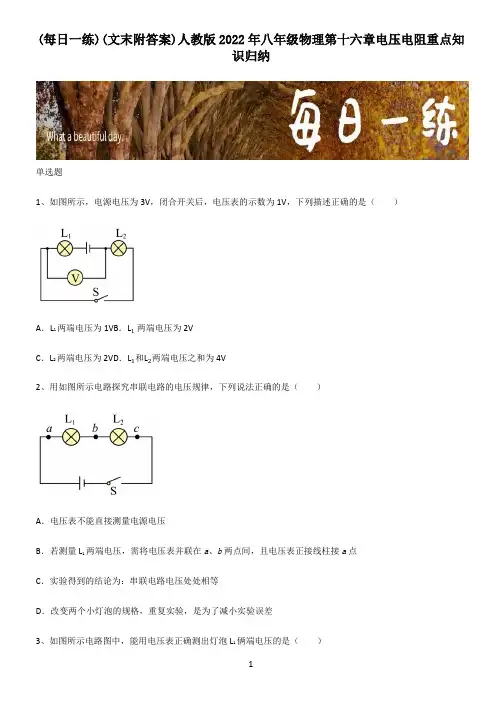

(文末附答案)人教版2022年八年级物理第十六章电压电阻重点知识归纳
(每日一练)(文末附答案)人教版2022年八年级物理第十六章电压电阻重点知识归纳单选题1、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V2、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差3、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．4、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。
若灯L2断路，则电流表和电压表的读数将（）A．变大；变大B．不变；变大C．变小；不变D．都变为零5、如图所示的电路中，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.4V。
那么下列说法中不正确的是（）A．断开开关时，两灯并联B．将电压表V2换成电流表，则L1亮，L2不亮C．可知L1两端电压为2.6VD．可知电源电压为6V6、如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热。
下列估测最合理的是（）A．充电宝的质量约为5kgB．充电宝的直径约为10cmC．微微发热的充电宝温度约为20℃D．充电宝给手机充电时提供的电压为36V7、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
假设导线连接良好，电路只有一处故障。
则电路中的故障是（）电压表示数有示数有示数无示数A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路多选题8、科学处处都在，物理如影相随。
使用下列各仪器的过程中，就蕴含了丰富的物理知识，下列说法不正确的是（）A．验电器：同种电荷相互吸引B．液体温度计：被测物体热胀冷缩C．滑动变阻器：改变接入电路中电阻丝的横截面积D．酒精灯：将化学能转化为内能9、探究影响导体电阻大小的因素，在图中A、B两点间接入电阻丝，规格如图，（忽略灯丝电阻随温度的变化），下列说法错误的是（）A．探究电阻大小与横截面积的关系，应选择序号为1、3电阻丝B．分别接入序号为2、3的电阻丝，闭合开关后，前者灯泡更亮C．探究导体电阻大小与材料的关系，可选序号为1、2的电阻丝D．选序号为2、4的电阻丝，可得结论：材料、横截面积相同时，长度越大，导体的电阻越大10、下列说法正确的是（）A．太阳能电池将化学能转化为电能B．超导体可以将电能转化为内能C．蓄电池充电将电能转化为化学能D．利用半导体材料可以制成二极管综合题11、如图甲是LED手电筒和LED吸顶灯，它的主要部分是高亮度白色发光二极管，具有光效高、耗电少、安全环保等优点，是维白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源。
几种充电手电筒电路图及维修
这是一张充电手电筒的电路图，R1和LED串联接220V输入端，是作充电指示；C1是充电限流容抗，680n相当于4.65K的阻值；充电电流约等于220V/4.65K=47mA；同电容并联的电阻R1是电容放电电阻当不充电时，电容上的存电经R1放掉；图中的四个二极管，组成桥式整流，将充电时的47mA交流电转化成直流电再经图中的D1向电池充电。
这是一种用电流源充电的方法，他不能计算充电电压的值，所以不必计算充电电压。
福建省柘荣县华源动力设备有限公司追问1,R1同LED构成一回路。
已知：LED工作电流在10~20MA,那么所串入的电阻值R1=U/I=240V/0.002A=120K。
另也有介绍点亮LED只需5MA就足够,这里暂且不讨论是否完全合理，只需先讨论理论上之计算。
2, C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*680*10-9）= 4.68K 流过C1的充电电流（Ic）为：Ic = U / Xc = 220 V/ 4.68K = 47mA。
但泄电电阻值又是如何确定的?不加行么?3,那在桥堆上输入什么值?输出什么值?回答1、2mA已经可以点亮；2、泄电电阻值，是按RC时间值确定，一般为40ms以上就行。
3、桥堆输入的是交流电，输出的是直流电，对于电流源不计电压值只计电流值。
追问1，为什么并电阻？当在正弦波峰值不工作时，其电容电荷将无法释放而造成危险，故需并一电阻2，并多大电阻？根据电容释放曲线，当T=0.5时可释放最多60.7%，据R=T/C=735K（经验值500K~2M）3，你说的40ms？我又算不出来了，50HZ的1周期为0.02S4，桥堆规格出处：每个管只在半波导通，实际电流是负载电流的的一半。
但选择要有余量么以防电容滤波有电流冲击。
1A1000V足够，但整流出来的直流电压/电流会是多少？算个估计数也好啊回答1、正确2、T是根据一个动作所要的时间，你可以认为是0.5秒，也可以短点，这不一定要凭经验值。
QX7136大功率手电筒
典型应用电路图DCR CS1V IN (a)低压应用V IN (b)高压应用图1：QX7136典型应用电路图概述QX7136是一种输出电流可调的、低压差的LED 恒流驱动器，仅需一个外接电阻和一个NMOS 管就可以构成一个完整的LED 恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为100mA 到3000mA 。
QX7136内置过热保护功能，可有效保护芯片，避免温度超过120oC 时因过热而造成损坏。
QX7136具有欠压保护功能。
QX7136自带软启动功能，该功能可以防止芯片在上电瞬间出现LED 亮度的闪烁。
QX7136采用SOT-89-5的封装形式。
特点电源电压：2.7V~5.5V输出电流：100mA 到3000mA 。
输出电流精度：优于±5% 过热保护阈值：120o C欠压保护：2.5V电源电压可扩展至400V 以上。
软启动 应用领域线性LED 照明驱动LED 手电筒、LED 台灯、LED 矿灯、LED 指示灯等订货信息产品型号QX7136丝印7136 XXXX批号年份封装及管脚分配SOT-89-57136 XXXX13254CSGND VDDDRV NC管脚定义内部电路方框图VDDCSDRVGND图2：QX7136的内部电路方框图极限参数（注1）注1：超过上表中规定的极限参数会导致器件永久性损坏。
而工作在以上极限条件下可能会影响器件的可靠性。
电特性除非特别说明，V IN =5V，T A =25o C电特性(接上一页)除非特别说明，V IN =5V ， T A =25o C典型曲线除非特别说明，V IN =5V ，T A =25o C ，NMOS 管型号为AP2306。
应用指南工作原理QX7136是一种低静态电流、低压差的LED线性降压恒流驱动器。
通过采样输出电流作为负反馈来形成整个工作环路的稳定工作。
QX7136采用5.0V工艺制作，正常工作电压为3.0V到5.5V，当电源电压高过5.5V时通过外部的钳位电路使芯片工作电压钳位在5.5V即可满足高压大电流恒流LED驱动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.5V LED手电筒制作电路图
LED高亮发光二极管具有节能、寿命长、高亮度等优点。
非常受欢迎，因此我就在这里介绍怎么样使用发光LED制作1.5V的手电筒，供初学都参考
制作元器件：1、电路磁环选用T9*5*3/2K，也可用T10*6*5等，在废弃的电子镇流器上也可寻到，用0.3mm漆包线双线并绕20T，按图中同名端连接。
R1用1/4W碳膜电阻1K，TR1选8050或9014，D1选4937、4148或107，C1用普通电解电容47UF,D2 LED选用高亮白色发光二极管，电路板可用万能或塑料板。
1.5V LED手电筒制作电路图
2.市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒， 电流只有100 mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图
工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e 极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
一、电路设计
一节镍氢电池的电压只有1.2V，而超高亮LED需要3.3V以上的工作电压才能保证足够的亮度。
因此。
必须设法将电压升高，常见的升压电路一般有二种形式，即高频振荡电路和电磁感应升压电路。
对于升压电路，有两种电路可选择。
如图1和图2所示
图1的电路使用一个脉冲小变压器，功率管VT3将高频振荡信号放大，加在L1通过变压器T直接升压。
图2是利用电感的自感高压来实现对电压的提升。
当振荡信号输入VT3的基极时，VT3将周期性地饱和、截止。
当饱和时，电感L通电，电能转化为磁能储存在L中，此时二极管截止，靠C3储存的能量向负载供电；当VT3截止时。
电感将产生下正上负的自感电动势。
二极管VD导通，该自感电动势与电源电动势叠加，向电容C3充电和负载供电，由于两个电动势正串。
可以得到比电源还要高的电压，具体大小主要由负载和VT3饱和时电感L通过的电流之比确定。
这两种电路都可以将1.2V升高到3.3V以上，第一种电路如果在变压器上加绕正反馈线圈。
可以免去振荡电路。
使电路更加简洁。
但使用这种电路计算较复杂。
输出功率较难调节，变压器的绕制也有些麻烦。
第二种只需一个小电感。
电感量也没有较大的要求，调节电感的驱动电流，就能方便地调节输出电压。
在此采用第二种电路。
振荡电路采用图3所示的电路，虽然能在1.2V电压下正常工作的振荡电路有不少，但经实践证明，图3的电路制作容易，计算简单。
成功率高。
振荡频率也容易确定。
而且。
调节R4的大小，就能在不影响信号频率的前提下调节信号的幅度，因此采用这种电路产生一
个高频方波脉冲为升压电路做准备。
这样一来，电路设计完成，由图2和图3共同组成。
二、计算参数
关于电路参数计算，关键在于功率。
电感通电后，储存的电能为E=LI2/2，设f为方波的频率，1a内开关管将导通f次，这样。
电感每秒储存的电能为W=f×E，设这些能量转化向负载的效率为η，那么输出功率为P=η×W+Po，Po为电源直接向负载供电的功率(因为电源与自感高压叠加。
必须考虑这一点)。
现进行估算。
驱动一个LED约要100mW。
电源的Po约为20mW。
为了保证供给，按P=100mW 计算。
取η=80％，再随便找一个几百uH的电感，如500 uH：另一方面，根据能量守恒。
3.3V约为1.2V的3倍。
再由于效率问题。
电感的驱动电流差不多要LED工作电流的3-4倍，就取为120mA，这样一来。
便可算出振荡频率为34kHz左右，这样，取R=2kΩ，C=0.01 uF 便能达到要求。
确定参数时。
频率可高不可低，电感宁大勿小，这样才能保证输出功率足够大，才能有足够的调节空间。
元件表
元器件 型号 说明
R1 0.1-2 kΩ 500Ω为宜。
大些有利于VT1的饱和。
小些有利于电路对称
R2 2 kΩ
R3 2 kΩ
R4 100 Ω 具体数值视驱动电流而定
C1 0.01 uF
C2 0.01 uF
C3 10-100uF电解电容
VT1、VT2 9014 β≥ 40的NPN管皆可，两管型号最好一致
VT3 8050 Pcm ≥1W。
Icm≥1A。
β≥40的中功率NPN管皆可 电感L 几百uH 宁大勿小
二极管VD 1N5819 最好是锗管。
其压降小。
若无。
硅管也行
电池 7号
三、制作
由于电路简单。
元件在2×2cm的板上。
只要操作无误，接通电源电路就能工作。
先不要接上LED，用万用表测出输出电压，这时候，调节R4的大小，R4越大，输出电压越小。
反之亦然，当输出电压在3.2V左右时，可接上LED，再调节R4的大小，使其足够亮，注意，不可让LED两端的电压超过3.6V，否则有可能烧毁LED。
这样一来，电路便调试完成。
