真空阀门在真空系统中的作用
真空阀定义
真空阀定义介绍真空阀是一种用于控制和调节真空系统中压力的装置。
它通过打开或关闭阀门来控制气体的进出，从而实现对真空度的精确控制。
真空阀广泛应用于各种真空系统中，包括科研实验、工业生产和航天航空等领域。
真空阀的分类机械真空阀机械真空阀是最常见的一种真空阀。
它通过机械装置控制阀门的开闭，实现对气体流动的控制。
机械真空阀的优点是结构简单、操作方便，并且能够在较宽的压力范围内工作。
但是，由于机械部件的磨损和气密性的限制，机械真空阀的使用寿命较短。
电磁真空阀电磁真空阀是利用电磁力控制阀门开关的一种真空阀。
它通过电磁铁产生的磁场吸引阀门，使其打开或关闭。
电磁真空阀具有响应速度快、耐用性好的优点，适用于需要频繁开闭的场合。
但是，电磁真空阀的压力范围较窄，一般不适用于高真空系统。
气动真空阀气动真空阀是利用气体压力驱动阀门的一种真空阀。
它通过控制气压的变化来控制阀门的开闭。
气动真空阀具有响应速度快、可靠性高的优点，适用于高真空系统和涉及有毒气体或易燃气体的场合。
但是，由于气动系统的复杂性，气动真空阀的安装和维护成本较高。
真空阀的工作原理真空阀的工作原理主要包括控制阀门的开闭和保持气密性两个方面。
控制阀门的开闭真空阀通过改变阀门的开闭程度来控制气体的流动。
当阀门完全关闭时，气体无法通过阀门进入或离开系统。
当阀门完全打开时，气体可以自由地流动。
通过控制阀门的开闭程度，可以调节气体的流量和压力。
保持气密性真空阀在关闭状态下需要保持气密性，以防止气体泄漏。
在设计和制造真空阀时，需要考虑阀门和密封件的材料和尺寸，以确保其气密性。
另外，真空阀还需要经过严格的测试和检验，以确保其在使用过程中不会出现漏气现象。
真空阀的应用领域真空阀广泛应用于各种真空系统中，以下是几个常见的应用领域：1.科研实验：在科学实验中，常需要在真空环境下进行，真空阀可以控制气体流动，调节实验室中的真空度。
2.工业生产：在许多工业生产过程中，需要控制气体流动和压力，真空阀可以有效地控制和调节真空度，保证生产过程的质量和稳定性。
7-1 真空获得与测量实验
7-1 真空的获得与测量实验引言真空技术已成为先进的科学技术之一，被广泛应用于工业生产、科学研究的各个领域。
它与电子管真空工业、原子能、宇宙航行及空间科学研究、表面物理研究、微电子学等有着紧密地联系。
真空技术的主要环节和基础是真空的获得，真空的测量及真空检漏等，通过本实验我们将对这些实验的方法和手段进行初步的学习和了解。
实验预习1． 学习旋片式机械真空泵、油扩散泵的工作原理；2． 了解真空的获得与测量实验系统及实验注意事项。
实验目的1．通过低真空的获得，学习使用旋片式机械真空泵和测量低真空的热偶计。
掌握测量容器的体积比。
2．通过高真空的获得，学习使用油扩散真空泵和测量高真空的电离真空计。
3．了解玻璃管和金属在高真空中的放气现象和去气方法。
4．通过制作放电管，掌握对放电管充气方法，观察放电管放电现象，并计算最佳放电时放电管内的气压差。
4．测量氦（或氖）放电管光谱，并进行光谱分析（选做）。
实验装置一、真空系统该实验装置由被抽真空的容器，旋片式机械真空泵和油扩散真空泵，测量真空度的热电偶真空计、电离真空计，不锈波纹钢管道和真空阀门所连成的一个整体系统称为真空系统。
系统结构如图7-1-1所示。
TG 1、TG 2——热偶真空规管， IG ——电离真空规管；A 、B 、C ——真空容器；1V ——油扩散泵蝶阀，2V 、3V 、4V 、6V 、8V 、9V 、10V 、11V ——角阀，5V ——针形阀， 7V ——电磁真空压差阀，12V ——三通阀，13V 、14V ——两级压力调节器；H ——加热炉，C T ——加热炉温度计扩散泵 机械泵差压传感器I 差压传感器II加热炉充气瓶放电管 充气连接管通大气图7-1-1 真空获得与测量实验系统结构图1．低真空系统。
该部分实验利用理想气体波义耳定律测量容器A 和容器B 的容积比。
低真空通过旋片机械泵获取，连接在机械泵上的电磁阀在接通电源时将抽气口与被抽系统接通，停泵时，割断泵与被抽系统的连接，而与大气相通，防止机械泵返油。

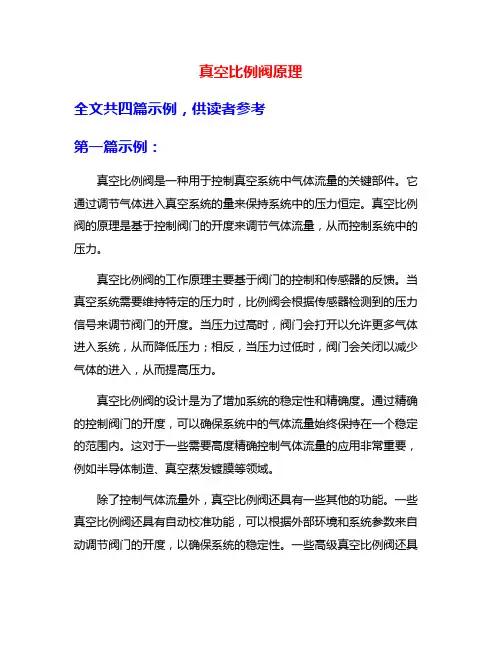

真空比例阀原理
真空比例阀原理全文共四篇示例，供读者参考第一篇示例：真空比例阀是一种用于控制真空系统中气体流量的关键部件。
它通过调节气体进入真空系统的量来保持系统中的压力恒定。
真空比例阀的原理是基于控制阀门的开度来调节气体流量，从而控制系统中的压力。
真空比例阀的工作原理主要基于阀门的控制和传感器的反馈。
当真空系统需要维持特定的压力时，比例阀会根据传感器检测到的压力信号来调节阀门的开度。
当压力过高时，阀门会打开以允许更多气体进入系统，从而降低压力；相反，当压力过低时，阀门会关闭以减少气体的进入，从而提高压力。
真空比例阀的设计是为了增加系统的稳定性和精确度。
通过精确的控制阀门的开度，可以确保系统中的气体流量始终保持在一个稳定的范围内。
这对于一些需要高度精确控制气体流量的应用非常重要，例如半导体制造、真空蒸发镀膜等领域。
除了控制气体流量外，真空比例阀还具有一些其他的功能。
一些真空比例阀还具有自动校准功能，可以根据外部环境和系统参数来自动调节阀门的开度，以确保系统的稳定性。
一些高级真空比例阀还具有实时监控功能，可以监测系统中的气体流量和压力，并及时调整阀门的开度以适应系统的变化。
真空比例阀是真空系统中至关重要的部件，它不仅可以确保系统的稳定性和精确度，还可以提高系统的效率和性能。
随着科技的不断发展，真空比例阀的设计和功能也在不断地进步和完善，为各种高精度真空系统提供了强大的支持和保障。
第二篇示例：真空比例阀原理是通过调节进入真空室内的气体流量，来控制真空度的一种装置。
在真空系统中，真空比例阀的作用非常重要，可以有效地控制气体流量，确保系统内的真空度稳定并满足实际需求。
下面将详细介绍真空比例阀的工作原理和应用。
首先我们来了解一下真空比例阀的结构。
真空比例阀一般由阀体、阀盖、阀芯、传动装置等组成。
阀体是比例阀的主体部件，用于固定其他部件和连接管路。
阀盖是覆盖在阀体上，起到密封和保护作用。
阀芯是比例阀调节气流量的关键部件，通过控制阀芯的开启和关闭程度，可以调节气体流量的大小。
真空阀门在真空系统中的作用及其分类
书山有路勤为径，学海无涯苦作舟
真空阀门在真空系统中的作用及其分类
在真空系统中，用来改变气流方向，调节气流量大小，切断或接通管路的真空系统元件称为真空阀门。
真空阀门在真空系统中的作用是：
真空阀门在真空系统中的作用
(1)开关气路如图1 所示，当阀1 和阀4 关闭，阀2 打开时，机械真空泵Ⅲ对容器
(2)控制气流大小，调节真空度在图1 中，调节阀1 的阀盖开启角度，即可调节流经管路的气流量大小；关闭阀2 和阀4，通过放气阀3 可以给机械泵Ⅲ的入口放成大气；通过放气阀5 可以调节容器内的真空度。
(3)定量充气如图2 所示，在玻璃阀的柱塞上有个一定体积的小洞，当小洞转向右边和高压气瓶连通时，小洞中就可充满高压气体；当它转向左边和真空容器连通时，就把该体积的高压气体放进容器中去，这样就起到了定量充气的作用。
真空阀门的种类繁多，通常按阀门的职能、结构型式、驱动方式、材料和用
途进行分类，其分类见表1。
真空阀门的型号编制方法国家专业标准作了规定，可查阅有关标准。
表1 真空阀门分类
分类方法名称根据阀门的职能低真空阀门、高真空阀门、超高真空阀门根据结构塑。

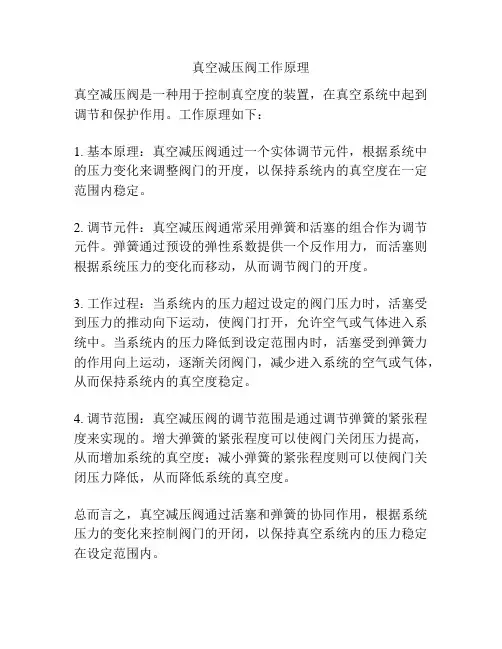

真空减压阀工作原理
真空减压阀工作原理
真空减压阀是一种用于控制真空度的装置，在真空系统中起到调节和保护作用。
工作原理如下：
1. 基本原理：真空减压阀通过一个实体调节元件，根据系统中的压力变化来调整阀门的开度，以保持系统内的真空度在一定范围内稳定。
2. 调节元件：真空减压阀通常采用弹簧和活塞的组合作为调节元件。
弹簧通过预设的弹性系数提供一个反作用力，而活塞则根据系统压力的变化而移动，从而调节阀门的开度。
3. 工作过程：当系统内的压力超过设定的阀门压力时，活塞受到压力的推动向下运动，使阀门打开，允许空气或气体进入系统中。
当系统内的压力降低到设定范围内时，活塞受到弹簧力的作用向上运动，逐渐关闭阀门，减少进入系统的空气或气体，从而保持系统内的真空度稳定。
4. 调节范围：真空减压阀的调节范围是通过调节弹簧的紧张程度来实现的。
增大弹簧的紧张程度可以使阀门关闭压力提高，从而增加系统的真空度；减小弹簧的紧张程度则可以使阀门关闭压力降低，从而降低系统的真空度。
总而言之，真空减压阀通过活塞和弹簧的协同作用，根据系统压力的变化来控制阀门的开闭，以保持真空系统内的压力稳定在设定范围内。

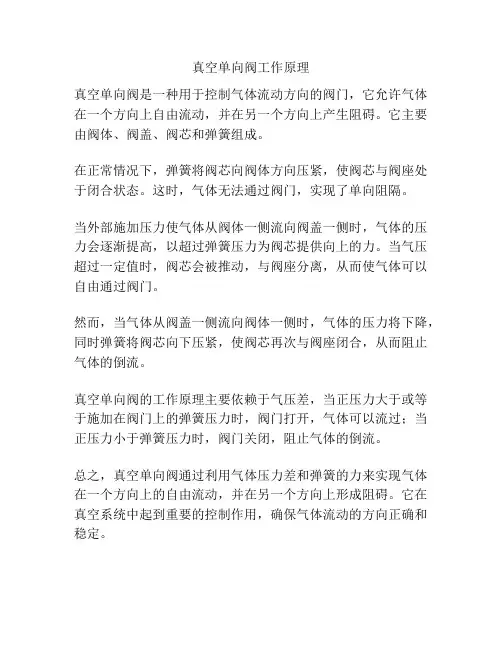

真空单向阀工作原理
真空单向阀工作原理
真空单向阀是一种用于控制气体流动方向的阀门，它允许气体在一个方向上自由流动，并在另一个方向上产生阻碍。
它主要由阀体、阀盖、阀芯和弹簧组成。
在正常情况下，弹簧将阀芯向阀体方向压紧，使阀芯与阀座处于闭合状态。
这时，气体无法通过阀门，实现了单向阻隔。
当外部施加压力使气体从阀体一侧流向阀盖一侧时，气体的压力会逐渐提高，以超过弹簧压力为阀芯提供向上的力。
当气压超过一定值时，阀芯会被推动，与阀座分离，从而使气体可以自由通过阀门。
然而，当气体从阀盖一侧流向阀体一侧时，气体的压力将下降，同时弹簧将阀芯向下压紧，使阀芯再次与阀座闭合，从而阻止气体的倒流。
真空单向阀的工作原理主要依赖于气压差，当正压力大于或等于施加在阀门上的弹簧压力时，阀门打开，气体可以流过；当正压力小于弹簧压力时，阀门关闭，阻止气体的倒流。
总之，真空单向阀通过利用气体压力差和弹簧的力来实现气体在一个方向上的自由流动，并在另一个方向上形成阻碍。
它在真空系统中起到重要的控制作用，确保气体流动的方向正确和稳定。
几款真空阀简介及运用
几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。
从而达到真空系统中迅速切断气流之功能。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
真空阀门分类
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空阀门在真空系统中的作用
1.真空阀门开关气路，当阀1和阀4关闭，阀2打开时，机械真空泵Ⅲ对容器I抽真空，气流流经预真空抽气管路;当阀2关闭，阀4打开时，机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时，扩散泵和机械泵可同时工作，对容器进行抽空，此时气流流经扩散泵。
可见，阀门在这种操作中的作用是开关气路，改变气流的流经路线。
2.控制气流大小，调节真空度在图1中，调节阀1的阀盖开启角度，即可调节流经管路的气流量大小;关闭阀2和阀4，通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。
3.定量充气，在玻璃阀的柱塞上有个一定体积的小洞，当小洞转向右边和高压气瓶连通时，小洞中就可充满高压气体;当它转向左边和真空容器连通时，就把该体积的高压气体放进容器中去，这样就起到了定量充气的作用。
真空阀门的种类繁多，通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类。
