蝶阀工作原理
电动蝶阀的工作原理
电动蝶阀的工作原理
电动蝶阀是一种通过电动执行机构控制开关的蝶阀。
其工作原理基本可以分为以下几个步骤：
1. 电源供电：电动蝶阀通过外部电源供电，通常为交流电或直流电。
2. 信号传输：控制信号经过控制器或传感器传输到电动执行机构。
3. 电动执行机构：电动执行机构由电动驱动器和输出轴组成。
电动驱动器将控制信号转化为电动力，输出轴则转动来控制阀门的开关。
4. 开启和关闭阀门：电动执行机构的输出轴与阀门连接，当输出轴转动时，阀门也随之开启或关闭。
5. 反馈信号：电动执行机构通常具有反馈装置，用于向控制器或传感器反馈阀门的状态，如开启、关闭或中间位置。
6. 控制方式：电动蝶阀可通过手动控制、自动控制或远程控制等方式进行操作。
通过电动执行机构的工作，电动蝶阀能够实现迅速、准确的开关控制，广泛应用于液体或气体的流体管道系统中，具有稳定性和可靠性高的特点。
蝶阀的工作原理及其优缺点
蝶阀的工作原理及其优缺点蝶阀的工作原理蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。
蝶阀全开到全关通常是小于90度，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
同心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。
结构简单、制造方便。
常见的衬胶蝶阀即属于此类。
缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
单偏心蝶阀为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
三偏心蝶阀要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。
近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。
气动蝶阀工作原理
气动蝶阀工作原理
气动蝶阀是一种常见的控制阀门，它通过气源驱动来打开或关闭流体通道。
其工作原理主要包括以下几个步骤：
1. 进行气源供应：气动蝶阀的气源一般通过压缩空气来提供。
气源接口连接到阀门上，通过气源供应系统提供压缩空气。
2. 控制信号传递：气动蝶阀通过接收控制信号来实现开启或关闭。
控制信号可以是电气信号，也可以是气压信号，如4-
20mA电流信号或3-15psi气压信号。
3. 利用气压传动：当接收到控制信号后，气动蝶阀内部的气动执行机构将信号转化为气压信号。
气压信号根据大小决定阀门的开度。
4. 驱动阀盘运动：气压信号作用下，气动蝶阀中的驱动器会推动阀盘打开或关闭。
当气压信号为最大值时，阀门完全打开；当气压信号为最小值或没有信号时，阀门完全关闭。
5. 调节流量：根据控制信号的变化，气动蝶阀可以调节阀盘的开度，实现对流体的精确控制。
通过改变阀门的开度，可以调节流体的流量大小。
需要注意的是，气动蝶阀的控制信号传递和气压传动是其工作原理的关键步骤。
通过准确的控制信号和相应的气压，气动蝶阀能够快速、精确地实现对流体的控制和调节。
气动蝶阀的工作原理
气动蝶阀的工作原理
气动蝶阀的工作原理如下：
1. 控制气源：气动蝶阀通过气源提供的气压来控制阀门的开启和关闭。
气源通常由压缩空气系统提供。
2. 操作机构：气动蝶阀的操作机构通常由气动驱动装置和阀盘组成。
气动驱动装置包括气动执行器和气缸，它们负责根据气源信号控制阀盘的位置。
3. 阀盘控制：气动蝶阀的阀盘位于阀体内，通过旋转开启或关闭流体通道。
阀盘通常由金属制成，具有强度和耐腐蚀性能。
4. 连接和密封：气动蝶阀具有法兰连接或螺纹连接，在连接时需要确保密封性能。
阀体和阀盘之间的接触面通常使用密封圈或密封条进行密封，以防止泄漏。
5. 控制信号：气动蝶阀接收来自控制系统的信号，通过气动驱动装置将阀盘移动到相应的位置，从而控制流体的流量或截断流体的流动。
综上所述，气动蝶阀通过控制气源和操作机构来实现阀盘的开关动作，从而调节和控制流体介质的流量和流向。
蝶阀工作原理
蝶阀工作原理
蝶阀是一种常用的控制流体流动的阀门，其工作原理主要通过改变阀瓣的开启
程度来控制流体的流量和压力。
蝶阀广泛应用于石油、化工、冶金、电力、水利等行业，具有结构简单、操作方便、流阻小等特点。
下面将详细介绍蝶阀的工作原理。
蝶阀主要由阀体、阀座、阀杆、阀瓣等部件组成。
当蝶阀关闭时，阀瓣与阀座
完全接触，阀瓣的角度与流体的流向垂直，从而阻止了流体的通过。
而当蝶阀开启时，阀瓣转动到一定角度，使得流体可以顺利通过阀门。
因此，蝶阀的开启程度决定了流体通过阀门的大小，从而实现了对流体流量和压力的控制。
蝶阀的工作原理可以简单理解为，通过控制阀瓣的开启程度来调节流体的流量
和压力。
当阀瓣完全关闭时，阀门阻止了流体的通过；而当阀瓣逐渐开启时，流体可以顺利通过阀门。
这种通过改变阀瓣角度来控制流体流动的方式，使得蝶阀成为了一种有效的流体控制阀门。
蝶阀的工作原理还包括了流体的特性对阀门性能的影响。
由于蝶阀的阀瓣是在
流体中直接受到冲击和磨损的部件，因此流体的性质对阀门的使用寿命和性能有着重要影响。
例如，流体的温度、压力、粘度等都会对阀门的密封性能和阀瓣的耐磨性产生影响，因此在选择蝶阀时需要考虑流体的特性。
总的来说，蝶阀的工作原理是通过改变阀瓣的开启程度来控制流体的流量和压力。
蝶阀具有结构简单、操作方便、流阻小等特点，广泛应用于各个行业。
在选择和使用蝶阀时，需要考虑流体的特性对阀门性能的影响，以确保阀门的正常工作和延长使用寿命。
通过以上对蝶阀工作原理的介绍，相信读者对蝶阀的工作原理有了更深入的了解，希望本文能对您有所帮助。
蝶阀工作原理

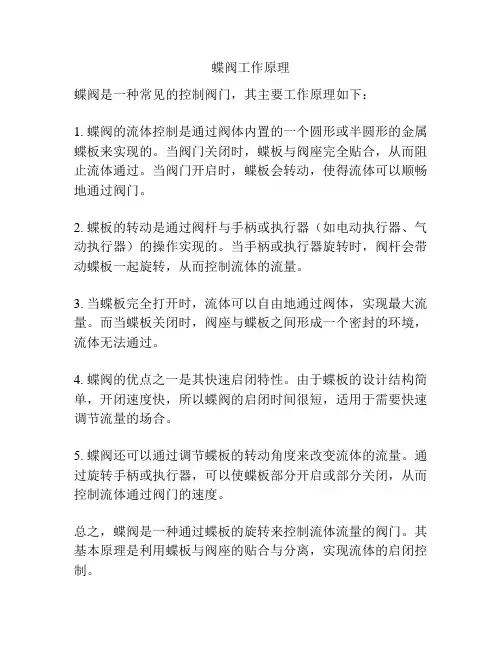

蝶阀工作原理
蝶阀是一种常见的控制阀门，其主要工作原理如下：
1. 蝶阀的流体控制是通过阀体内置的一个圆形或半圆形的金属蝶板来实现的。
当阀门关闭时，蝶板与阀座完全贴合，从而阻止流体通过。
当阀门开启时，蝶板会转动，使得流体可以顺畅地通过阀门。
2. 蝶板的转动是通过阀杆与手柄或执行器（如电动执行器、气动执行器）的操作实现的。
当手柄或执行器旋转时，阀杆会带动蝶板一起旋转，从而控制流体的流量。
3. 当蝶板完全打开时，流体可以自由地通过阀体，实现最大流量。
而当蝶板关闭时，阀座与蝶板之间形成一个密封的环境，流体无法通过。
4. 蝶阀的优点之一是其快速启闭特性。
由于蝶板的设计结构简单，开闭速度快，所以蝶阀的启闭时间很短，适用于需要快速调节流量的场合。
5. 蝶阀还可以通过调节蝶板的转动角度来改变流体的流量。
通过旋转手柄或执行器，可以使蝶板部分开启或部分关闭，从而控制流体通过阀门的速度。
总之，蝶阀是一种通过蝶板的旋转来控制流体流量的阀门。
其基本原理是利用蝶板与阀座的贴合与分离，实现流体的启闭控制。
电动蝶阀工作原理
电动蝶阀工作原理
电动蝶阀是一种通过电机驱动的控制阀门，其主要工作原理如下：
1. 电动蝶阀由电动执行器和阀体组成。
电动执行器包括电机、减速器和行程开关，通过控制电机的正反转或启停来实现阀门的开启和关闭。
阀体包括阀座、阀盘和阀杆，阀盘通过阀杆与电动执行器相连。
2. 当电动执行器接收到开启信号时，电机开始正转，通过减速器将旋转的力矩传递给阀杆。
阀杆与阀盘连接的螺纹结构使阀盘绕阀杆旋转，从而打开阀门。
3. 当电动执行器接收到关闭信号时，电机开始反转，将旋转的力矩传递给阀杆。
阀杆与阀盘的螺纹结构使阀盘绕阀杆相反方向旋转，从而关闭阀门。
4. 电动执行器通过行程开关检测阀门的开闭状态，当阀门完全开启或关闭时，行程开关会发出信号停止电机的运行，以保护阀门和电动执行器。
5. 通过控制电动执行器的正反转或启停，可以实现阀门的调节和控制，达到所需的流量或压力目标。
总的来说，电动蝶阀通过电机驱动阀杆和阀盘的旋转，实现阀门的开启和关闭。
通过控制电动执行器的工作状态，可以灵活地控制阀门的操作，适用于各种工业流体控制系统中。
喷淋信号蝶阀的工作原理
喷淋信号蝶阀的工作原理
喷淋信号蝶阀是消防水帘喷淋系统中的控制元件,当火灾发生时,它能准确打开,让水流进入喷淋系统,形成水帘进行灭火。
1. 蝶阀内有控制膜,连接喷淋信号系统。
正常关闭时,上下控制腔内压力相等。
2. 一旦火灾发生,热敏感管、烟感探头等感温器件触发,打开信号阀门。
3. 控制腔内水压降低,上控制腔压力高于下控制腔,推动控制膜挠曲上翘。
4. 蝶盘随之转动打开水流通道,水从入水端流入喷淋系统管网。
5. 喷头打开,形成水帘,控制火势蔓延,保护人员逃生。
6. 火灾扑灭后,关闭信号阀门,控制腔内压力恢复平衡,蝶阀复位关闭水流。
喷淋信号蝶阀响应灵敏,打开和关闭可靠,是实现火灾自动喷水灭火的关键部件,在消防工程中应用广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蝶阀工作原理
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，阀门则牌全开状态。
蝶阀的发展历史
30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。
目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀。
蝶阀与闸阀相比有开闭时间短，操作力矩小，安装空间小和重量轻。
以DN1000为例，蝶阀约2T，而闸阀约3.5T，且蝶阀易与各种驱动装置组合，有良好的耐久性和可靠性。
橡胶软密封蝶阀缺点是作节流使用时，由于使用不当会产生气蚀，使橡胶座剥落、损伤等情况发生。
为此，现在国际上又开发金属硬密封蝶阀，气蚀区减小，近几年我国也开发了金属硬密封蝶阀，在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。
一般密封座的寿命在正常情况下，橡胶15年～20年，金属的80年～90年。
但如何正确选用则要根据工况要求。
蝶阀的开度与流量之间的关系，基本上呈线性比例变化。
如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。
如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。
蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。
蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。
另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。
阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。
蝶阀结构简单，只由少数几个零件组成，材料耗用省；体积小、重量轻、安装尺寸小，驱动力矩小，操作简便、迅速，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
阀门的强度性能是指阀门承受介质压力的能力。
阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。
随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。
近十几年来，金属硬密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属硬密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。
蝶阀的结构特点：蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
蝶阀可以运送泥浆，在管道口积存液体最少。
低压下，可以实现良好的密封。
调节性能好。
蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。
与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
蝶阀的缺点如下：
1、使用压力和工作温度范围小。
2、密封性较差。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。
蝶阀全开到全关通常是小于90度，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀优点：
1. 启闭方便迅速、省力、流体阻力小，可以经常操作。
2. 结构简单，体积小，重量轻。
3. 可以运送泥浆，在管道口积存液体最少。
4. 低压下，可以实现良好的密封。
5. 调节性能好。
蝶阀缺点：
1. 使用压力和工作温度范围小。
2. 密封性较差。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
按密封形式可分为较密封型和硬密封型两种。
软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
蝶阀的安装与维护应注意以下事项：
1. 在安装时，阀瓣要停在关闭的位置上。
2. 开启位置应按蝶板的旋转角度来确定。
3. 带有旁通阀的蝶阀，开启前应先打开旁通阀。
4. 应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
一、同心蝶阀：该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。
结构简单、制造方便。
常见的衬胶蝶阀即属于此类。
缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
二、单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
三、双偏心蝶阀：在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
四、三偏心蝶阀：要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
蝶阀的取代阀门：
随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。
近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。
结构特点：
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
公称压力或压力级：PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K
公称通径或口径：DN40～2000
连接方式：法兰连接、对夹连接、对焊连接及凸耳对夹连接
适用温度：196℃～700℃
驱动方式：手动、蜗轮传动、气动、电动、液动、气液联动、电液联动
阀体材料：HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
