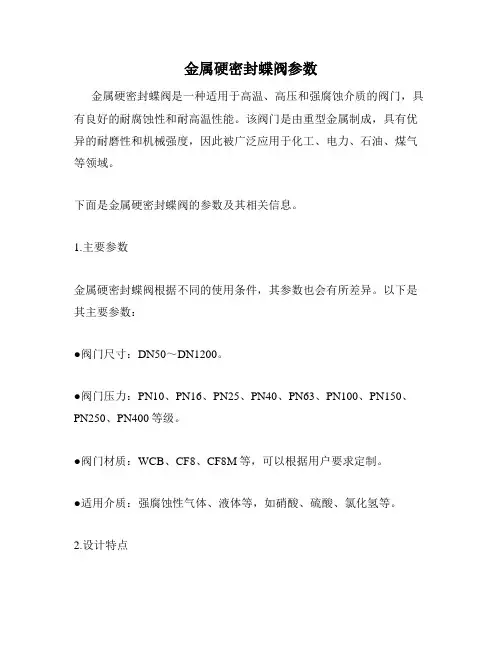

金属硬密封蝶阀参数
金属硬密封蝶阀参数金属硬密封蝶阀是一种适用于高温、高压和强腐蚀介质的阀门，具有良好的耐腐蚀性和耐高温性能。
该阀门是由重型金属制成，具有优异的耐磨性和机械强度，因此被广泛应用于化工、电力、石油、煤气等领域。
下面是金属硬密封蝶阀的参数及其相关信息。
1.主要参数金属硬密封蝶阀根据不同的使用条件，其参数也会有所差异。
以下是其主要参数：●阀门尺寸：DN50～DN1200。
●阀门压力：PN10、PN16、PN25、PN40、PN63、PN100、PN150、PN250、PN400等级。
●阀门材质：WCB、CF8、CF8M等，可以根据用户要求定制。
●适用介质：强腐蚀性气体、液体等，如硝酸、硫酸、氯化氢等。
2.设计特点金属硬密封蝶阀具有以下设计特点：●密封性好：采用金属对金属硬密封设计，具有卓越的密封性能，可以有效避免介质泄漏。
●操作简便：该阀门结构简单，开闭灵活，操作方便，且具有长寿命、可靠性高的特点。
●耐高温、抗腐蚀：金属硬密封蝶阀的材质具有优异的耐高温、抗腐蚀性能，可以适用于温度范围在-40℃～+560℃的介质。
3.使用注意事项金属硬密封蝶阀在使用过程中，需要注意以下事项：●使用前应检查阀门及管道是否畅通，以免影响其正常工作。
●在使用中，应注意介质的流速，以保证阀门顺畅运行，且不影响其密封性能。
●使用中如遇到异常情况，应及时关闭阀门，等待专业人士处理。
●定期对阀门进行维护和检修，可以延长其使用寿命，保证其性能。
综上所述，金属硬密封蝶阀是一种性能优良的阀门，具有卓越的耐高温、耐腐蚀和密封性能，适用于高温、高压和强腐蚀介质的场合。
在使用阀门过程中，需要注意其参数和使用要点，保证其正常工作，并延长其使用寿命。
12种阀门全介绍,各种阀门的优缺点
引言概述:阀门是工业中常见的一种控制装置，用于控制流体（液体、气体、蒸汽等）的流动和压力。
在前文中，我们介绍了六种常见的阀门类型，本文将继续介绍另外六种阀门类型。
通过深入了解每种阀门的结构、原理以及优缺点，我们可以更好地选择使用适合的阀门类型来满足工程项目的需求。
正文内容:1.高温高压阀门蝶阀：优点包括结构简单、体积小、重量轻；缺点是密封性相对较差，不适合高温高压环境。
旋塞阀：优点包括密封性好、适用于高温高压环境；缺点是启闭力矩大、体积较大。
密封阀门：常见的密封阀门包括活塞阀、截门阀等，具有良好的密封性能；缺点是较为复杂的结构，维护困难。
弹簧加载安全阀：用于气体或液体介质的泄压保护，具有快速启闭、可靠性高的优点。
2.调节阀门直通式调节阀：适用于介质流量调节；具有调节范围广、响应速度快等优点。
三通球阀：可调节介质的流向和流量；优点是密封性好、启闭力矩小。
调节闸阀：适用于介质流量小的场合；具有结构简单、启闭力矩小等优点。
调节蝶阀：通过调整蝶板角度来控制介质流量，具有启闭力矩小、体积轻等特点。
3.特殊介质阀门冷却水阀门：用于调节冷却水的流量，通常具有耐腐蚀性能。
蒸汽阀门：用于控制蒸汽介质的流量和压力，常见的有调节阀、减压阀等。
优点是耐高温、抗腐蚀性能好。
液氨阀门：主要用于液氨系统，具有耐腐蚀性能、密封性好等优点。
4.管道阀门旋塞阀：适用于管道系统的截断和调节介质流量，具有启闭力矩小、结构简单等特点。
超过流式阀门：用于管道中超过流介质的流量调节，具有启闭力矩小、启闭快等优点。
隔膜阀：适用于高腐蚀介质的控制，具有良好的密封性和耐腐蚀性能。
5.水力控制阀门液位控制阀门：用于控制液位的高低，具有灵敏度高、稳定性好等优点。
水力缸控制阀门：主要用于大口径的水流控制，具有快速启闭、密封性好等特点。
水力电磁阀：通过电磁控制来控制水流的启闭，具有控制精度高、体积小等优点。
总结:通过本文对12种不同类型的阀门进行了全面的介绍，我们了解到每种阀门都有其独特的结构和工作原理。
蝶阀简介介绍
蝶阀简介介绍
汇报人：
目 录
• 蝶阀概述 • 蝶阀的结构与工作原理 • 蝶阀的优点与缺点 • 蝶阀的应用领域 • 蝶阀的未来发展趋势与挑战 • 蝶阀的维护与保养
01
蝶阀概述
定义与特点
定义
蝶阀是一种常用的截断阀，也可用于调节流量。它由一个旋 转的阀瓣组成，与阀座密封面紧密贴合，从而截断水流。
用途
蝶阀广泛应用于给排水、石油、化工、食品、医药、轻工等领域，主要用于截 断、调节和节流。同时，蝶阀也可用于需要快速启闭的场合，如消防系统。
蝶阀的发展历程
起源
蝶阀最初起源于20世纪初，当时 主要用于给排水领域。
发展
随着技术的不断进步，蝶阀的结 构和材料逐渐得到改进，应用领 域也逐渐扩大。在20世纪中期， 蝶阀开始广泛应用于石油、化工
04
蝶阀的应用领域
蝶阀的应用领域
• 蝶阀是一种常用的阀门，因其结构简单、操作方便、体积 小、流量大等特点被广泛应用于各种领域。
05
蝶阀的未来发展趋势与挑战
蝶阀的未来发展趋势与挑战
• 蝶阀是一种常用的截断阀，广泛应用于水、蒸汽、 石油、天然气等介质的输送和切断。其基本结构包 括阀体、阀板和驱动装置。蝶阀具有操作简便、灵 活、密封性能好等优点，因此在工业和民用领域得 到广泛应用。
等领域。
现状
目前，蝶阀已经成为一种通用阀 门，在各个领域得到广泛应用。 同时，蝶阀的技术也在不断更新 和完善，不断提高其性能和使用
寿命。
02
蝶阀的结构与工作原理
蝶阀的结构与工作原理
• 蝶阀是一种常用的截断阀，广泛应用于各种工业领域。
03
蝶阀的优点与缺点
蝶阀的优点与缺点
• 蝶阀是一种常见的阀门类型，因其独特的设计和良好的性能而 在各种工业领域得到广泛应用。下面将详细介绍蝶阀的优点、 缺点以及适用范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蝶阀具备什么特点，缺点及蝶阀密封
蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
一、蝶阀的优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
二、蝶阀的缺点
1、使用压力和工作温度范围小。
2、密封性较差。
三、蝶阀密封结构分析
蝶阀材质有高分子聚合物和金属两类, 聚合物阀座主要适用于温度较低的工况, 金属密封阀座蝶阀虽然能满足较高的温度和压力工况, 但金属阀座的弹性较聚合物阀座低, 密封性能较差〔2〕。
蝶阀各种性能的改善与其不断改进密切相关。
为解决普通蝶阀的蝶板与阀座的挤压问题产生了单偏心蝶阀。
单偏心蝶阀的阀杆中心线与密封中心线错开, 形成不对称结构, 以便不通过橡胶衬密封面, 造成了蝶阀的密封面成为一个完整连续的圆弧曲面, 这样对于密封面的加工制造就非常方便,而且蝶板与阀座还可以进行研磨, 这对于蝶阀的密封性能就有了充分的保证。
蝶板上下端不再为回转轴心, 分散减轻了蝶板上下端与阀座的过度挤压,能较快离开密封面, 减小了配合面间的摩擦力。
但是由于单偏心结构在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失, 故采用不多。
双偏心蝶阀的结构特征是阀杆轴心偏离阀座的密封面中心, 也偏离管路和阀门中心线。
双偏心的效果使阀门开启后, 蝶板能迅速脱离阀座, 大幅度地消除了蝶板与阀座的不必要的过度挤压和刮擦等现象, 减轻了开启力矩, 降低了磨损, 提高了阀座寿命。
刮擦的大幅度降低, 同时还使得双偏心蝶阀也可以采用金属阀座, 提高了蝶阀的适用温度, 但因为其密封原理属于位置密封构造, 即蝶板与阀座的密封面为线接触, 通过蝶板挤压阀座所造成的弹性变形产生密封效果, 故对关闭位置要求很高(特别是金属阀座) , 承压能力较低, 蝶板或阀体密封面的摩擦现象非常严重。
三偏心蝶阀是在双偏心的阀杆轴心位置偏心的同时, 再加上圆锥形密封面中心线相对于阀门中心线偏转一个角度, 形成第三个偏心。
阀座密封形线周长是随角度偏心的增加而增加, 当阀座被磨蚀和损伤时, 只需向关闭方向改变关闭阀位就可以重新达到密封效果, 即增加了角度偏心和阀座的弹性压缩量。
经蝶板阀座间启闭磨合, 消除阀座的损伤,而采用浮动性的阀座则可以确保关闭阀位变化后蝶板与阀座间的最佳密封形位。
第三个偏心可使阀座与蝶板在阀门的整个行程中完全脱离, 蝶板与阀座的接触只是在密封时的一瞬间, 因此极大地减少了阀座与蝶板之间在开关过程中的摩擦, 减少了磨损, 延长了使用寿命。
由于其密封是靠阀座与蝶板上密封圈之间的挤压实现的, 密封比压可由阀杆扭矩来施加, 如果阀门结构设计合理, 则可实现极高的密封效果。
对第三个偏心的合理设计, 可排除阀门卡死的可能性, 因而提高了操作的可靠性。
与一般的蝶阀相比, 三偏心蝶阀通常采用金属硬密封阀座, 解决了耐高温的问题。
在蝶板周边镶装着由不锈钢薄板与石墨薄板相互交。
