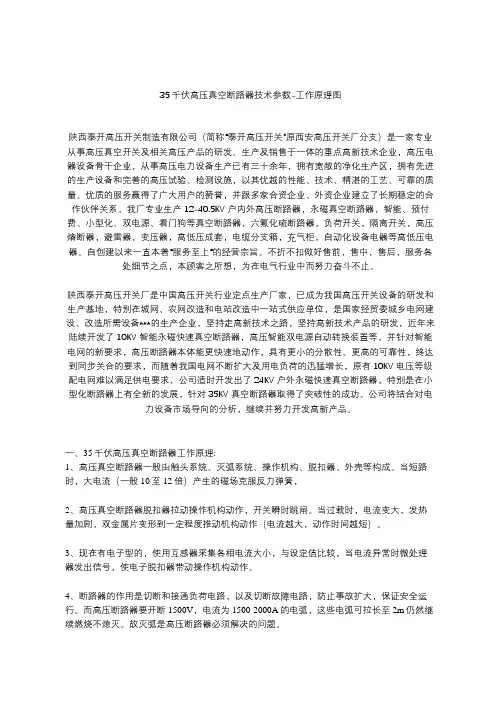

35千伏高压真空断路器技术参数-工作原理图
35千伏高压真空断路器技术参数-工作原理图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
一、35千伏高压真空断路器工作原理:1、高压真空断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
35kV 户外真空断路器安装使用说明书
RVB 型户外真空断路器安装使用手册温州罗克维电气有限公司产品概述本产品为RVB-40.5户外真空断路器，操作机构为RM40BN 弹簧储能操作机构。
极柱装配■ 极柱装配由三相极柱和一个共用的机构箱组成 ■ 真空灭弧室内嵌于环氧树脂，成为一个固封极柱 ■ 三相极柱安装在一个共用的机构箱上 ■ 三相极柱由连杆相互连接并连接至操作机构 ■ 简化设计－减少备件 1 上出线端 2 绝缘护套 3 真空灭弧室 4 绝缘拉杆 5 下出线端 6 导电杆 7 硅橡胶外套断路器整体外型 本产品为三相独立极柱断路器。
断路器由三个主要部分组成 ■ 极柱装配 ■ 操作机构箱 ■ 电气控制箱 ■ 安装支架操作机构箱内部视图(不同项目可能有所差异)货物标识一般情况下，断路器在运输过程中处于分闸状态。
安装支架作为产品附件单独包装。
每个包装箱的两侧印有包装标识。
包装标识包括包装箱编号，毛重等信息。
此外，包装箱外侧还印有图示的标识，当对产品进行吊装时请遵循包装箱外侧的标识。
如下图朝上易碎禁止叠堆保持干燥禁止热源禁止翻滚随货文件如下文件和产品一同包装在包装箱内：■安装维护手册■出厂检验报告■项目图纸■包装清单包装与运输(见图)断路器应该在包装正确的情况下进行运输。
运输时应注意如下事项：■确保包装箱不要放置在潮湿或浸水区域。
■不要将断路器叠加堆放。
吊装在起吊包装箱之前，请核对包装箱上的包装信息，如起吊标识，重量等等。
包装箱吊装应采用配有吊钩和吊索的合适设备进行。
当使用起重机进行吊装时，应采用吊索。
吊装过程中，产品不得剧烈摇晃或坠落。
安装前产品的验收和储存放置在完整包装箱内的断路器必须被储存在室内并避免阳光直晒和雨雪。
断路器出厂后可以存储3个月。
如果需储存更长时间，应拆除包装箱，并将断路器置于干燥洁净的环境条件中。
满足以下要求的场所可以被认为是干燥洁净的环境：■具有封闭的屋顶■坚固，平坦的地面■无粉尘，无腐蚀性物质■相对湿度小于50％■环境温度20℃(±10℃)断路器的验收和储存每批产品在交付验收时应做如下检查：■产品及配件数量，规格要求(核对订单和发货文件)■是否有运输损坏或丢失■任何异常情况应立即通知：罗克维，货代公司和保险公司。
35KV真空断路器技术要求
35KV真空断路器技术要求技术要求编号：2014-06一、设备名称：35KV断路器二、设备型号、数量：/ 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。
按现行的技术要求较高的标准执行。
GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》《高压支柱瓷绝缘子技术条件》《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：2组（6个）三相过电压保护器五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。
7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。
5、额定短路开断电流：6 、额定短路关合电流：80kA7 、额定短时耐受电流：8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度±0.2 m/s（4）平均合闸速度±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，瓷瓶喷涂RTV防污涂料，上瓷瓶内装真空灭弧室（采用宝光产品），下瓷瓶内装电流互感器的进、出线端。
35KV真空断路器说明书
1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。
断路器符合GB1984-2003《交流高压断路器》IEC62271-100:2001《交流高压断路器》等国家及国际标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。
b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。
c) 海拔: 不超过2000m。
D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。
e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。
g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。
3.2 如超出上述正常使用条件，由用户与制造厂协商。
4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。
弹簧机构及断路器联结的联杆在一个防水的机构箱内。
该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。
断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。
真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。
35kV中置式开关柜技术规范书
技术规范书一、总则和说明：标准:本技术说明中所使用的标准为：（1）DL/T593-1996 高压开关设备的共用订货技术导则（2）GB2900.20-94 电工术语高压开关设备（3）GB1208-87 电流互感器（4）GB1207-86 电压互感器（5）GB6450-86 干式电力变压器（6）GB156-93 高压开关设备常温下的机械试验（7）GB2900.19-82 电工术语高电压试验技术和绝缘配合（8）GB-2706-89交流高压电器动、热稳定试验方法（9）GB-1985交流高压隔离开关和接地开关（10 ） GB-50150-91 电气装置安装工程电气设备交接试验标准（11 ）GB763-90 交流高压电器在长期工作时的发热（12）GB3309-89 高压开关设备常温下的机械试验（13 ）GB/T13540-92 高压开关设备抗地震性能试验（14 ）户内交流高压开关柜订货技术条件这些法则和标准提出了最低要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可由卖方超越。
当标准、规范间出现不一致时，卖方应从严执行。
如有困难，应及时告知用户商量解决。
投标书中应提供的资料：投标书中应包括的内容：1.产品鉴定文件。
2.技术数据和有关技术资料。
3.设备外型和尺寸图、组装图。
4. 试验报告。
5.提供两年以上的供货记录（简要参数、安装地点、投运时间、运行时间、运行情况记录）。
6.柜内所配外购件（如真空开关、隔离开关、电流互感器、支柱瓷瓶等）均应提供产品鉴定文件、有关数据和有关技术资料。
7.工厂的质量保证体系符合ISO-9000系列标准的验收合格证书。
8.工厂对售后服务的承诺。
9.与评标有关的其他技术资料。
投标商应提供随设备配备的备品备件及专用工具、仪表仪器等物件清单。
本规范书经买卖双方确认后作为订货合同的技术附件。
本规范书未尽事谊，由买卖双方协商确定。
10-35kV户外跌落式熔断器技术规范书
10kV-35kV户外跌落式熔断器技术规范书（2008.09）工程项目：广西电网公司年月目次1总则2使用条件3技术参数和要求4试验5供货范围6供方在投标时应提供的资料7技术资料及图纸交付进度8 运输、储存、安装、运行和维护规则1．总则1.1 本规范书适用于10kV－35kV，50Hz电力系统中户外跌落式熔断器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
1.3供方须执行现行国家标准GB15166.3-94《交流高压熔断器、喷射式熔断器》和电力行业标准。
有矛盾时，按较高的标准执行。
1.4本设备技术规范书未尽事宜，由需供双方协商确定。
1.5供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过十支以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2.使用条件2.1 周围空气温度最高温度＋40℃最低温度－15℃最大日温差25K2.2 海拔高度小于1000m2.3 最大风速35m/s2.4环境湿度月平均相对湿度不大于90%日平均相对湿度不大于95%2.5 污秽等级：Ⅱ级（除特别注明外）3. 技术参数和要求3.2额定频率：50Hz3.3熔断器除熔体外的零件、材料及介质的最高允许温度及允许温升按GB763－90中3.2条规定。
3.4同型号同规格熔断器的安装尺寸统一、载熔件应具有互换性。
3.5配用的绝缘瓷件应符合GB772－77《高压电瓷瓷件技术条件》的有关规定。
胶装于瓷件的金属附件应有防腐蚀措施，螺纹紧固件应有防松装置。
熔管应符合相应专业标准规定。
3.6熔管的插入和拆卸简便，无需仔细对位和调整，进行合闸操作时，熔管精确到位，不会左右晃动和出现反弹或脱扣现象。
35kV 开关柜技术规范
山西华晋韩咀煤业35kV变电站新建工程35kV开关柜技术规范山西晋通电力勘察设计院二〇一三年一月供货范围：见附件一《供货清单》1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
1.2本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供货方应按有关标准提供符合国标、行标和本书的优质产品。
1.3本书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行。
1.4本书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.5本书中涉及有关商务方面的内容，如与合同的《商务部分》有矛盾时，以《商务部分》为准。
1.6对设计图纸、说明书和试验报告的要求1.6.1图纸及图纸的认可和交付1.6.1.1须经买方确认的图纸应由供货方提交表1所列接收单位。
表1 接收图纸单位买方在收到需认可图纸1周内，将一套确认的或签有买方校订标记的图纸（买方负责人签字）返还给供货方。
凡买方认为需要修改且经供货方认可的，不得对买方增加费用。
在未经买方对图纸作最后认可前任何采购或加工的材料损失应由供货方单独承担。
1.6.1.2供货方在收到买方确认图纸（包括认可方修正意见）后，应于1周内向表1所列有关单位提供最终版的正式图纸和CAD文件电子版，正式图纸必须加盖工厂公章或签字。
1.6.1.3完工后的产品应与最后确认的图纸一致。
买方对图纸的认可并不减轻供货方关于其图纸的正确性的责任。
设备在现场安装时，如供货方技术人员进一步修改图纸，供货方应对图纸重新收编成册，正式递交买方，并保证现场安装后的设备与图纸完全相符。
1.6.1.4图纸的格式：所有图纸均应有标题栏、全部符号和部件标志，文字均用中文书写，并使用国际单位制。
1.6.1.5供货方免费提供买方全部最终版的图纸、资料及说明书。
其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。
35kV开关柜规范
盾安包头市达茂旗百灵庙风电场一期49.5MW工程35kV开关柜技术规范书内蒙古电力勘测设计院2013年5月呼和浩特目录1 总则 (1)2 技术要求 (1)3 设备规范及数量 (10)4 供货范围 (11)5 技术服务 (11)6 招标方工作 (12)7 工作安排 (12)8 备品备件及专用工具 (12)9 质量保证和试验 (13)10 包装、运输和贮存 (14)1 总则1.1本设备技术规范书适用于盾安包头市达茂旗百灵庙风电场一期49.5MW工程35kV 高压开关柜，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术节作出规定, 投标方保证提供符合本技术规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时满足国家有关安全、环保等强制性标准和规范的要求。
1.3如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4投标方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的国家标准。
本设备技术规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
l.5投标方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。
1.6在签定合同之后，招标方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由招标方、投标方共同商定。
1.7本设备技术规范书经招标方、投标方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.8本设备技术规范未尽事宜，由招标方、投标方协商确定。
2 技术要求2.1 应遵循的主要现行标准，但不仅限于下列标准的要求：GB3906 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB3309 《高压开关设备常温下的机械试验》GB311.1 《高压输变电设备的绝缘配合》GB4208 《外壳防护等级(IP代码)》GB1984 《交流高压断路器》GB1985 《高压交流隔离开关和接地开关》GB11022 《高压开关设备和控制设备标准的共用技术要求》DL/T404 《户内交流高压开关柜订货技术条件》《十八项电网重大反事故措施》（国网公司2005年6月）《防止电力生产重大事故的二十五项重点要求》（国网公司2000-9-28）所有标准均会被修改，投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准和行业标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2006年河南省电力公司设备技术条件
35KV断路器
二○○六年八月
目录
1 总则
2 设备规范数量
3 使用环境条件
4 主要技术参数及要求
5 监造
6 质量保证及试验
7 供货范围
8 技术文件
9 其它
附件一投标方应填写的备品备件和专用工具表
1 总则
1.1 本技术规范书的使用范围，仅限于变电站工程35KV断路器的订货招标。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。
1.3 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标方、投标方双方共同商定。
1.5 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。
1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。
2 设备规范
2.1 设备名称：35KV (真空/SF6)断路器
2.2设备清单
型号数量台
额定电流 1600A
额定短路开断电流 31.5KA
额定短路关合电流 80KA
额定短路持续时间 4S
3 使用环境条件
安装于(户/内)外
3.1 海拔高度 1000m
3.2 最高温度 +45℃
3.3 最低温度 -25℃
3.4 最大日温差 25℃
3.5 最大风速 30m/s
3.6 覆冰厚度 10mm
3.7 日照强度 0.1W/cm2 3.8污秽等级
要求泄漏比距不小于31mm/KV，按最高工作电压计算。
3.9 地震强度地震裂度8度
水平加速度 0.5g
垂直加速度 0.25g
安全系数 1.67
4 主要参数及技术要求
4.1技术参数
4.2 电气性能参数
表4.2 电气性能参数
4.3机械性能参数
表4.3 机械性能参数
4.4 电流互感器技术参数
断路器每相安装4只内附电流互感器(计量、测量各1只、保护2只) 表4.4 电流互感器技术参数
4.5 操作机构特性
见表4.5
表4.5.1
合闸操作表
表4.5.2
机械位置指示器标字和颜色
4.7 操作机构之弹簧机构特性
见表4.7
4.8 操作机构之合闸线圈特性
见表4.8
表4.8 操作机构之合闸线圈特性参数
4.9 操作机构之分闸线圈特性
见表4.9
说明:表4.1—4.9中，无论“招标方保证值”一栏是否有要求值，“卖方保证值”一栏除划有“---”的栏目外，其余栏目卖方必须如实填写，并可视需要在“说明”栏中做适当说明；无法填写时要在“说明”陈述理由。
4.10 断路器的钢支架应有足够的高度，支架应便于用他方提供的地脚螺栓固定在混凝土基础上。
卖方应提供断路器和操作机构作用于基础上的静/动态力，包括支架在内的整个装配好的断路器的自动频率、地脚螺栓的规范，并在外形尺寸图中表示。
4.11 卖方应随每台断路器提供一台控制柜，柜内包括所需的全部机械、电气控制部件和接线端子。
买方将自控制室和辅助电源处引出的电缆接至接线端子。
卖方则必须提供必要的设备以完成控制柜到各单相断路器的连接，包括所需的电缆、穿管、管道等。
4.12 断路器应设两块铭牌，一块用于断路器，一块用于操作机构。
站在地面应能看清楚内容，铭牌内容符合IEC56的规定。
4.13每台断路还需配备一块50*90mm2的镀锡、高导电率的接地
板，并应有一只防锈的导电性能良好的直径不小于12mm的
接地螺栓。
5 监造
5.1 监造工作按原电力工业部、机械部电办（1995）37号文进行。
5.2 在产品生产、装配和调试过程中，买方视需要派出驻厂监造代表进行监造工作。
5.3 卖方应向驻厂监造代表如实提供生产中存在的问题及各项试验数据，并提供生活上的各种方便。
5.4 双方应相互支持，卖方充分尊重监造代表提出的意见。
6 质量保证及试验
6.1 设备制造应遵守的规范和标准
6.1.1 GB1984《交流高压断路器》
6.1.2 DL/T402-91《交流高压断路器订货技术条件》
6.1.3 GB311.1-311.6《高压输变电设备的绝缘配合高压试验技术》6.1.4GB2706《交流高压电器动、热稳定试验方法》
6.1.5GB763《交流高压电器在长期工作时的发热》
6.1.6 GB3309《高压开关设备常温下的机械试验》
6.1.7 GB2955《电工产品人工日照试验方法》
6.1.8 GB772《高压电瓷元件技术条件》
6.1.9 GB191《包装贮运标志》
6.1.10GB11022《高压开关设备通用技术条件》
6.1.11IEC56-4《高压交流断路器》
6.1.12GB11023《高压开关六氟化硫气体密封试验导则》
6.1.13 DL/T 593-1996《高压开关设备的共用订货技术导则》
6.2 设备性能保证
卖方提供的设备应符合上述设备规范和技术要求。
6.3 技术服务
6.3.1 首台开关在现场安装时，（起吊、装配、调试等）以卖方为主，施工单位配合，以后各台开关卖方应派人现场指导。
6.3.2 卖方免费为买方培训检修维护人员，并提供方便。
6. 3.3 在质保期间，因制造质量问题而发生损坏，或不能进行正常工作时，卖方应免费为买方修理或更换零部件（质保期三年）。
6.4 试验
试验应满足相应国家标准及电力行业的有关标准。
6.4.1 型式试验
卖方应提供过去五年内曾对类似产品进行过的型式试验报告，并能证明其产品能完全满足本技术条件的要求。
型式试验不少于如下项目：
6.4.1.1 绝缘试验
6.4.1.2 温升试验
6.4.1.3 主回路电阻测量
6.4.1.4 机械试验
6.4.1.5 短路耐受电流试验
6.4.1.6 短路开断、关合能力试验
6.4.1.7 近区故障开断试验
6.4.1.8 额定线路充电电流开合试验
6.4.1.9 空载变压器开合试验（可免试）
6.4.1.10 端子静拉力试验
6.4.1.11无线电干扰电压试验
6.4.1.12密封与防雨试验
6.4.1.13真空漏气率和含水量测量
6.4.1.14其它本规范书提到的用于检验设备性能的试验
6.4.2 出厂试验项目
6.4.2.1 结构检查
6.4.2.2 机械操动及机械特性试验
6.4.2.3 主回路电阻测量
6.4.2.4 主回路电阻工频耐压及其它绝缘试验
6.4.2.5 二次回路工频耐压试验
检漏试验：
6.4.2.7 产品技术条件规定的其它出厂试验项目：出厂试验应由买方代表参加见证。
6.4.3 现场试验
现场试验应符合《电气设备交接试验标准》的要求，并不少于下列项目：
6.4.3.1 绝缘电阻的测量。
6.4.3.2 测量泄漏电流的直流电压试验
6.4.3.3 辅助回路和控制回路的试验
6.4.3.4 主回路电阻的测量
6.4.3.5 真空气体纯度检查、水份检测
6.4.3.6 辅助设备检查，如继电器、压力开关、加热器等的电气和机械检查
6.4.3.7合闸和分闸线圈的电阻和最小响应电压的测量
6.4.3.8检漏试验
6.4.3.9闭锁和防跳能力试验
6.4.3.10操作试验
6.4.3.11三相操作的不同期时间测试
7 供货范围
7.1断路器本体，包括安装固定螺栓、接地螺栓、起吊吊环等。
7.2断路器辅助设备，包括操动机构柜，柜内二次控制和测量设施及接线应完整。
7．3基层单位特殊要求（自行补充）
8 技术文件
8.1 卖方应填写的备品备件和专用工具表见附件一。
8.2 技术资料
在技术协议签订后15天内，卖方应尽快提供下列书面资料8份。
（1）断路器安装说明书及外形图
（2）断路器运输尺寸及总重量
（3）操作柜原理接线图及安装接线图
9 其它
未尽事宜，双方协商解决，可以其它形式补充。
附件一卖方应填写的备品备件和专用工具表1、检修及操动所需专用工具一览表
2、运行备品备件一览表
、试验及调试专用设备备品备件一览表
3。
