碳纳米管性质及应用
碳纳米管材料的性质分析与应用
碳纳米管材料的性质分析与应用碳纳米管是一种由碳原子组成的纳米材料，具有高强度、高导电性和高导热性等特点，因此受到了广泛关注。
本文将讨论碳纳米管材料的性质分析与应用。
一、碳纳米管的结构和性质分析碳纳米管的结构类似于由碳原子组成的一个或多个圆柱形，其直径大约在1到100纳米之间，长度可以达到数十微米。
碳纳米管具有很强的机械强度和稳定性，原因在于其碳原子之间形成了一种非常稳定的共价键结构。
在电学方面，碳纳米管也表现出极好的导电性能，从而在电子器件和导电材料中发挥了重要作用。
此外，碳纳米管还具有热稳定性、化学稳定性以及低摩擦等优异特性，使其在仿生学、材料学和机械工程等领域具有广泛的应用前景。
二、碳纳米管在电子器件中的应用由于碳纳米管的半导体性质和导电性能，因此在纳米电子学研究领域中得到了广泛应用。
最近的研究表明，碳纳米管可以作为半导体材料制备场效应晶体管，并在微电子器件和集成电路中发挥重要作用。
碳纳米管场效应晶体管可以大大提高电路的响应速度和功率效率，此外还具有在高电压下良好的稳定性。
由于碳纳米管的微观尺寸限制了电路的噪声限制，从而提高了电路的信噪比。
三、碳纳米管在生物医学中的应用碳纳米管在生物医学中的应用可追溯到2002年，研究表明碳纳米管在生物医学中的应用主要侧重于药物释放、生物成像和作为实验室生物学中的牵引工具等方面。
其中，碳纳米管的药物释放功能是最有发展前景的应用之一。
碳纳米管可以通过修饰表面分子和光敏剂等手段，控制药物的释放速度和药效，从而有效地治疗癌症和其他疾病。
四、碳纳米管在材料加固中的应用碳纳米管的高强度和稳定性也被广泛应用于材料加固领域，例如高强度的复合材料和防弹衣等。
由于碳纳米管的高强度和低密度，因此对于机载、航空和装甲等应用，可以降低材料的重量，提高其效率。
五、碳纳米管在环境治理中的应用碳纳米管还可以作为环境治理的重要工具，如有机污染物的去除和水资源的净化等。
例如，研究表明碳纳米管可以通过吸附和光催化降解机制，去除水中的有机污染物。
碳纳米管的性质与应用
碳纳米管的性质与应用碳纳米管是一种研究热点，同时也是一种具有广泛应用前景的纳米材料。
碳纳米管具有很多优异的性质，例如高度的机械强度、热导率、光学性质和电学性质等，这些性质使得碳纳米管在各领域中得到了广泛的关注和研究。
本文将从性质和应用两方面来探讨碳纳米管的特点。
一、碳纳米管的性质1. 机械性质碳纳米管具有非常高的机械强度，这是由于其形成时的晶格缺陷极少，且由碳原子构成的共价键是相当强的。
研究表明，碳纳米管的强度可以达到200GPa以上，因此在强度要求高的场合，例如航天航空领域、材料制造业及求医领域等等，碳纳米管都有广泛的应用。
2. 热学性质碳纳米管具有良好的热传导性质，由于它们的长度是大于直径的，因此导热主要沿着管轴方向，这种长程导热机制使得碳纳米管的热导率非常高，可以高达3000W/mK。
同时，其能够承受极高的温度，可以长期工作在1000℃以上的高温环境中，故在制造高精度、高稳定性元器件，以及制造高温传感器方面都有广泛应用。
3. 光学性质碳纳米管具有优良的光学性质，具有很高的吸收能力和强烈的荧光特性。
碳纳米管的宽带能使其吸收并辐射出不同波长的光，因此在生命科学、光电器件等领域得到广泛的应用。
4. 电学性质碳纳米管是一种非常具有潜力的电子材料，具有半导体和金属的特性。
这种双重的特性，使得碳纳米管可用于制造场效应晶体管、电化学电容器、电化学传感器等，同时，在信息技术、存储技术、生物医学等领域，碳纳米管也有着广泛的应用。
二、碳纳米管的应用1. 生物医学碳纳米管在生物医学中的应用非常广泛，主要包括药物传递、成像、生物分析及治疗等方面。
碳纳米管的生物相容性好，特异性高，可以将药物包载于碳纳米管表面，通过靶向技术将药物输送至受体细胞表面，从而达到治疗的目的。
此外，碳纳米管还能用于医学检测成像，如：磁共振成像、X射线成像、核酸检测等疾病诊断。
2. 能源材料由于碳纳米管的高热传导、高机械强度、高表面积和优质导体性质，使得碳纳米管可以用于电化学能源存储、传感及转换。
碳纳米管的性能及应用领域
碳纳米管的性能及应用领域碳纳米管作为一维纳米材料，重量轻，六边形结构连接完美，具有很多异常的力学、电学和化学性能。
近些年随着碳纳米管及纳米材料讨论的深入其广阔的应用前景也不断地呈现出来。
一、碳纳米管的性能1.1力学性能不同类型的碳纳米管碳纳米管具有良好的力学性能，碳纳米管的硬度与金刚石相当，却拥有良好的柔韧性，可以拉伸。
碳纳米管的结构虽然与高分子材料的结构相像，但其结构却比高分子材料稳定得多。
碳纳米管是目前可制备出的具有最高比强度的材料。
若将以其他工程材料为基体与碳纳米管制成复合材料，可使复合材料表现出良好的强度、弹性、抗疲乏性及各向同性，给复合材料的性能带来极大的改善。
1.2导电性能碳纳米管制成的透亮导电薄膜碳纳米管上碳原子的P电子形成大范围的离域键，由于共轭效应显著，碳纳米管具有一些特别的电学性质。
碳纳米管具有良好的导电性能，由于碳纳米管的结构与石墨的片层结构相同，所以具有很好的电学性能。
对于一个给定的纳米管，在某个方向上表现出金属性，是良好的导体，否则表现为半导体。
对于这个的方向，碳纳米管表现出良好的导电性，电导率通常可达铜的1万倍。
1.3传热性能采纳了碳纳米管涂层的热水器内胆碳纳米管具有良好的传热性能，碳纳米管具有特别大的长径比，因而其沿着长度方向的热交换性能很高，相对的其垂直方向的热交换性能较低，通过合适的取向，碳纳米管可以合成高各向异性的热传导材料。
另外，碳纳米管有着较高的热导率，只要在复合材料中掺杂微量的碳纳米管，该复合材料的热导率将会可能得到很大的改善。
二、碳纳米管的应用2.1电子领域碳纳米电子管（CNTS）是一种具有显著电子、机械和化学特性的独特材料。
其导电本领不同于一般的导体。
性能方面的区分取决于应用，或许是优点，或许是缺点，或许是机会。
在一理想纳米碳管内，电传导以低温漂轨道传播的，假如电子管能无缝交接，低温漂是计算机芯片的优点。
诸如电连接等的混乱极大地修改了这行为。
对十较慢的模拟信号的处理速度，四周环围着平向球分子的碳纳米管充当传播者已被试验证明。

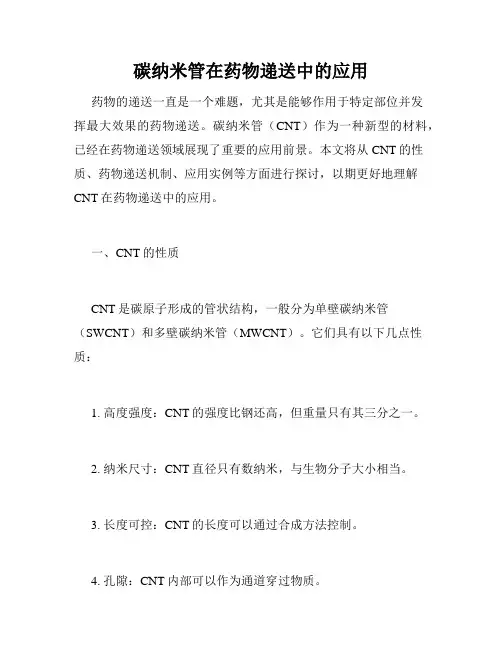

碳纳米管在药物递送中的应用
碳纳米管在药物递送中的应用药物的递送一直是一个难题，尤其是能够作用于特定部位并发挥最大效果的药物递送。
碳纳米管（CNT）作为一种新型的材料，已经在药物递送领域展现了重要的应用前景。
本文将从CNT的性质、药物递送机制、应用实例等方面进行探讨，以期更好地理解CNT在药物递送中的应用。
一、CNT的性质CNT是碳原子形成的管状结构，一般分为单壁碳纳米管（SWCNT）和多壁碳纳米管（MWCNT）。
它们具有以下几点性质：1. 高度强度：CNT的强度比钢还高，但重量只有其三分之一。
2. 纳米尺寸：CNT直径只有数纳米，与生物分子大小相当。
3. 长度可控：CNT的长度可以通过合成方法控制。
4. 孔隙：CNT内部可以作为通道穿过物质。
5. 表面活性：CNT表面的化学反应性非常强，因为CNT不是一种完美结构。
以上这些性质使得CNT在药物递送中有利于达到特定部位和发挥最大效果。
二、药物递送机制碳纳米管的应用在于其能够将药物的目标性极大地增强，同时降低药物的毒性和副作用。
CNT的结构允许分子在其表面吸附，或者作为内部空间穿越的通道。
在药物递送中，药物通过和CNT结合进入生物体内，药物能够更快更有效地到达病变部位。
同时，CNT还可以被用来包装药物，进一步提高药物的稳定性，降低药物的毒性和副作用，同时延长其储存期。
这种药物包装技术利于药物在生物体内的运输，并可以针对不同的药物使用不同的CNT包装方式。
三、CNT在药物递送中的应用CNT在药物递送中已经得到广泛的应用。
以下列举几个例子：1. 肿瘤治疗：CRC-MWCNT，一种CNT包装的药物，被证实可以增强肿瘤细胞对化疗药物的响应。
同时，CRC-MWCNT可以在肿瘤细胞上的表面停留更久，从而提高治疗效果，同时减少对身体其他部位和组织的影响。
2. 抗炎药物递送：CNT可以用于包装和输送非甾体抗炎药，例如青霉素酸钠和阿司匹林。
CNT不但可以使药物更好地到达病变部位，而且能够减轻药物对健康组织的危害和副作用。
新材料科学中的碳纳米管材料
新材料科学中的碳纳米管材料碳纳米管是一种由碳原子构成的管状结构，在新材料科学中具有重要的应用价值。
碳纳米管的特殊结构使得它具有许多独特的性质和优异的物理化学性能，有着广泛的应用范围和前景。
一、基本介绍碳纳米管是一种类似于石墨烯的碳材料，其结构是由碳原子构成的具有管状形态的微观结构。
碳纳米管的直径在纳米级别，一般为1纳米到50纳米之间。
它的长度可以是数十微米到数百微米，甚至可以达到数厘米以上。
碳纳米管具有很多独特的性质，比如强度高、导电性好、导热性好、化学稳定性强等等。
这些性质决定了碳纳米管可以广泛应用于电子、机械、光学、化学等领域。
二、应用领域1.电子领域在电子领域中，碳纳米管作为一种新型的半导体材料，具有很多优异的性质，如高电导率、高耐电压性、超短开关时间等。
这些特点使得碳纳米管可以广泛应用于晶体管、场效应晶体管、逆变器、传感器等电子器件中。
2.机械领域在机械领域中，碳纳米管有着很高的强度和韧性，可以被用于制作高强度的机械零部件。
例如，碳纳米管可以制成强度高、重量轻、耐磨损的轮胎、杆、桥梁等。
此外，碳纳米管还可以制成高性能的自行车、汽车、飞机等机械设备。
3.光学领域在光学领域中，碳纳米管可以制成具有高透明度和高导电性的薄膜，可以被应用于太阳能电池板、智能窗等光学器件中。
4.化学领域在化学领域中，碳纳米管可以被用作催化剂、吸附剂和分离材料。
例如，碳纳米管可以被用来催化氢气的产生和净化工业废气。
此外，碳纳米管还可以被用来制备高效的分离膜，用于饮用水的净化。
三、未来发展趋势由于碳纳米管具有独特的物理化学性质，有着广泛的应用前景，因此在近年来得到了广泛的关注。
未来，碳纳米管的发展将主要集中在以下几个方面：1.化学合成方法的改进当前，碳纳米管的主要制备方法是电弧放电法、激光热解法和化学气相沉积法。
然而这些方法存在制备成本高、质量不稳定、难于大规模制备等问题。
因此，未来的发展方向是改进或发展出更简单、更可控性强、更可扩展的制备方法，以适应未来碳纳米管的大规模制备需求。
碳纳米管简介
加强基础研究和创新能力
深入研究结构与性能关系
进一步揭示碳纳米管的微观结构和性 能之间的关联，为新应用提供理论支 持。
探索新的合成方法
加强跨学科合作
与化学、物理、生物等学科进行交叉 合作，拓展碳纳米管的应用领域。
开展新合成方法的研究，实现碳纳米 管的绿色合成和可控合成。
建立产业联盟和创新平台
促进产学研合作
导电材料
碳纳米管具有优异的导电性能，可作为复合材料的导电填料，提高材料的导电性能。
半导体领域
晶体管
碳纳米管具有优异的半导体性能，可 用于制造高性能晶体管，提高集成电 路的性能和集成度。
传感器
碳纳米管具有较高的化学敏感性和光 电响应性，可用于制造高性能传感器 ，用于环境监测、生物医学等领域。
纳米电子领域
碳纳米管的应用领域
电池领域
电池电极材料
碳纳米管具有优异的导电性能和比表 面积，可作为高性能电池电极材料， 提高电池的能量密度和充放电效率。
电池隔膜材料
碳纳米管具有较高的机械强度和化学 稳定性，可用于制造高性能电池隔膜 ，提高电池的安全性和稳定性。
复合材料领域
增强材料
碳纳米管具有优异的力学性能和化学稳定性，可作为复合材料的增强剂，提高材料的强度和韧性。
化学反应性
碳纳米管具有较高的化学反应性，可以在高温下与多种氧化剂反应，也可以在催化剂的作 用下进行加氢反应。此外，碳纳米管还可以通过表面修饰改性来提高其化学反应性和相容 性。
表面基团
碳纳米管的表面可以含有多种基团，如羧基、羟基、羰基和环氧基等。这些基团的存在会 影响碳纳米管的化学反应性和相容性。
稳定性
碳纳米管简介
汇报人： 2023-12-15
碳纳米管材料的性质及应用
碳纳米管材料的性质及应用近年来，碳纳米管作为一种神奇的新材料，逐渐成为了科学研究及工程应用中备受瞩目的材料之一。
碳纳米管具有非常出色的力学、电学和光学性能，因此被广泛地应用于电子器件、太阳能电池以及生物医学领域等高新技术领域。
本文将探讨碳纳米管材料的性质及应用领域。
一、碳纳米管的基本结构和性质1. 碳纳米管的结构和尺寸碳纳米管是由由单层或多层石墨烯卷曲而成的纳米管。
相对于传统的纤维素和聚酯纤维，碳纳米管的直径非常小，一般在1-50纳米之间，长度通常为数百微米到几毫米，甚至达到厘米级别。
2. 碳纳米管的力学性质碳纳米管具有很强的力学性能，其刚度可媲美钢铁，但密度仅为碳钢的四分之一。
因此，碳纳米管被广泛应用于强度要求高、重量要求轻的领域，如太空探索领域和航空航天设备领域等。
3. 碳纳米管的电学性质碳纳米管在电学特性方面表现非常突出，可以用来制作复杂的纳米电子器件。
碳纳米管的电学性能非常优异，主要表现在很高的电导率、稳定性和热传导率等方面。
可以将其应用于半导体器件、触控屏幕、柔性电路板等领域。
4. 碳纳米管的光学性质碳纳米管的光学性能是其应用领域之一。
由于碳纳米管的直径非常小，因此对光的吸收和散射产生了很特殊的影响。
例如，碳纳米管可以用于太阳电池领域，能够将大量光线转化为电能。
二、碳纳米管的应用领域1. 碳纳米管的生物医学应用碳纳米管在生物医学领域中应用广泛，主要包括抗肿瘤疗法、药物载体、病菌检测，以及细胞图像学等方面。
与传统的药物相比，碳纳米管具有更好的生物相容性、渗透性和药物传递性等特性。
2. 碳纳米管在电子领域的应用碳纳米管在电子领域的应用非常广泛，包括晶体管、纳米电路板、半导体器件等。
由于碳纳米管的电导率极高，因此可以用来制作高性能的传输线路和电子器件。
3. 碳纳米管的材料增强应用碳纳米管可以应用于增强其他材料的性能，如增强聚合物、金属基复合材料的强度和硬度等。
这不仅可以提高材料的热稳定性和抗氧化性，还可以延长材料的寿命。
碳纳米管性质及应用
碳纳米管性质及应用摘要:碳纳米管的发现是现代科学界的重大发现之一。
由于碳纳米管具有特殊的导电性能、力学性质及物理化学性质等，故其在许多领域具有其广阔的应用前景，自问世以来即引起广泛关注。
目前，国内外有许多科学家对碳纳米管进行研究，科研成果颇丰。
本文简单综述碳纳米管的基本性质及应用。
关键词：碳纳米管；结构；制备；性质；应用1 碳纳米管的发现1991年，日本NEC科学家Lijima在制取C60的阴极结疤中首次采用高分辨隧道电子显微镜(HRTEM)发现一种外径为515nm、内径213nm、仅由两层同轴类石墨圆柱面叠合而成的碳结构。
进一步的分析表明，这种管完全由碳原子构成，并看成是由单层石墨六角网面以其上某一方向为轴，卷曲360°而形成的无缝中空管。
相邻管子之间的距离约为0.34nm，与石墨中碳原子层与层之间的距离0.335nm相近，所以这种结构一般被称为碳纳米管，这是继C60之后发现的碳的又一同素异形体，是碳团簇领域的又一重大科研成果[1]。
2 碳纳米管的结构碳纳米管（CNT）又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。
它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”，每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。
根据形成条件的不同，碳纳米管存在多壁碳纳米管(MWNTs)和单壁碳纳米管(SWNTs) 两种形式。
MWNTs一般由几层到几十层石墨片同轴卷绕构成，层间间距为0.34nm左右，其典型的直径和长度分别为 2-30nm0.1-50μm.SWNTs由单层石墨片同轴卷绕构成，其侧面由碳原子六边形排列组成，两端由碳原子的五边形封顶。
管径一般从10-20nm，长度一般可达数十微米，甚至长达20cm[2]。
3碳纳米管的制备碳纳米管的合成技术主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD),以及在各种合成技术基础上产生的定向控制生长法等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纳米管性质及应用
摘要:碳纳米管的发现是现代科学界的重大发现之一。
由于碳纳米管具有特殊的
导电性能、力学性质及物理化学性质等，故其在许多领域具有其广阔的应用前景，自问世以来即引起广泛关注。
目前，国内外有许多科学家对碳纳米管进行研究，科研成果颇丰。
本文简单综述碳纳米管的基本性质及应用。
关键词：碳纳米管；结构；制备；性质；应用
1 碳纳米管的发现
1991年，日本NEC科学家Lijima在制取C60的阴极结疤中首次采用高分辨隧道电子显微镜(HRTEM)发现一种外径为515nm、内径213nm、仅由两层同轴类石墨圆柱面叠合而成的碳结构。
进一步的分析表明，这种管完全由碳原子构成，并看成是由单层石墨六角网面以其上某一方向为轴，卷曲360°而形成的无缝中空管。
相邻管子之间的距离约为0.34nm，与石墨中碳原子层与层之间的距离0.335nm相近，所以这种结构一般被称为碳纳米管，这是继C60之后发现的碳的又一同素异形体，是碳团簇领域的又一重大科研成果[1]。
2 碳纳米管的结构
碳纳米管（CNT）又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。
它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”，每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。
根据形成条件的不同，碳纳米管存在多壁碳纳米管(MWNTs)和单壁碳纳米管(SWNTs) 两种形式。
MWNTs一般由几层到几十层石墨片同轴卷绕构成，层间间距为0.34nm左右，其典型的直径和长度分别为 2-30nm0.1-50μm.SWNTs由单层石墨片同轴卷绕构成，其侧面由碳原子六边形排列组成，两端由碳原子的五边形封顶。
管径一般从10-20nm，长度一般可达数十微米，甚至长达20cm[2]。
3碳纳米管的制备
碳纳米管的合成技术主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD),以及在各种合成技术基础上产生的定向控制生长法等。
3.1电弧法利用石墨电极放电获得碳纳米管是各种合成技术中研究得最早的一种。
研究者在优化电弧放电法制取碳纳米管方面做了大量的工作.T. W. Ebbeseo在He保护介质中石墨电弧放电，首次使碳纳米管的合成达到了克量级。
为减少相互缠绕的碳纳米管在阴极上的烧结，D.T.Collbert将石墨阴极与水冷铜阴极座连接，大大减少了碳纳米管缺陷。
C. Journet等在阳极中填人石墨粉末和铱的混合物，实现了SWNTs的大量制备。
研究发现，铁组金属、一些稀土金属和铂族元素或以单个金属或以二金属混合物均能催化SWNTs合成。
近年来，人们除通过调节电流、电压，改变气压及流速，改变电极组成，改进电极进给方式等优化电弧放电工艺外，还通过改变打弧介质，简化电弧装置。
综上所述，电弧法在制备碳纳米管的过程中通过改变电弧放电条件、催化剂、电极尺寸、进料方式、极间距离以及原料种类等手段而日渐成熟。
电弧法得到的碳纳米管形直，壁簿(多壁甚至单壁).但产率偏低，电弧放电过程难以控制，制备
成本偏高其工业化规模生产还需探索。
3.2 催化裂解法或催化化学气相沉积法(CCVD) 催化裂解法是目前应用较为广泛的一种制备碳纳米管的方法。
该方法主要采用过渡金属作催化剂，适于碳纳米管的大规模制备，产物中的碳纳米管含量较高，但碳纳米管的缺陷较多。
催化裂解法制备碳纳米管所需的设备和工艺都比较简单，关键是催化剂的制备和分散。
目前用催化裂解法制备碳纳米管的研究主要集中在以下两个方面：大规模制备无序的、非定向的碳纳米管;制备离散分布、定向排列的碳纳米管列阵。
一般选用Fe, Co、Ni及其合金作催化剂，粘土、二氧化硅、硅藻土、氧化铝及氧化镁等作载体，乙炔、丙烯及甲烷等作碳源，氢气、氮气、氦气、氩气或氨气作稀释气，在530℃~1130℃范围内，碳氢化合物裂解产生的自由碳离子在催化剂作用下可生成单壁或多壁碳纳米管。
1993年Yacaman等人采用此方法，用Fe催化裂解乙炔，在770℃下合成了多壁碳纳米管，后来分别采用乙烯、聚乙烯、丙烯和甲烷等作为碳源，也都取得了成功。
为使碳离子均匀分布，科研人员还用等离子加强或微波催化裂解气相沉积法制备碳纳米管。
3.3 激光蒸发法激光蒸发法是制备单壁碳纳米管的一种有效方法。
用高能CO2激光或Nd/YAG激光蒸发掺有Fe、Co、Ni或其合金的碳靶制备单壁碳纳米管和单壁碳纳米管束，管径可由激光脉冲来控制。
Lijima等人发现激光脉冲间隔时间越短，得到的单壁碳纳米管产率越高，而单壁碳纳米管的结构并不受脉冲间隔时间的影响。
用CO2激光蒸发法，在室温下可获得单壁碳纳米管，若采用快速成像技术和发射光谱可观察到氩气中蒸发烟流和含碳碎片的形貌，这一诊断技术使跟踪研究单壁碳纳米管的生长过程成为可能。
激光蒸发(烧蚀)法的主要缺点是单壁碳纳米管的纯度较低、易缠结。
4碳纳米管的性质
4.1奇异的导电性碳纳米管的性质与其结构密切相关。
由于碳纳米管的结构与石墨的片层结构相同，所以具有很好的电学性能。
理论预测其导电性能取决于其管径和管壁的螺旋角。
当CNTs的管径大于6mm时，导电性能下降；当管径小于6mm时，CNTs可以被看成具有良好导电性能的一维量子导线。
4.2优异的力学性质除了奇特的导电性质之外，碳纳米管还有非凡的力学性质。
理论计算表明，碳纳米管应具有极高的强度和极大的韧性。
由于碳纳米管中碳原子间距短、单层碳纳米管的管径小，使得结构中的缺陷不易存在，因此单层碳纳米管的杨氏模量据估计可高达5太帕，其强度约为钢的100倍，而密度却只有钢的1/6。
因此，碳纳米管被认为是强化相的终极形式，人们估计碳纳米管在复合材料中的应用前景将十分广阔。
4.3良好的热学性能一维管具有非常大的长径比，因而大量热是沿着长度方向传递的，通过合适的取向，这种管子可以合成高各向异性材料。
虽然在管轴平行方向的热交换性能很高，但在其垂直方向的热交换性能较低。
纳米管的横向尺寸比多数在室温至150℃电介质的品格振动波长大一个量级，这使得弥散的纳米管在散布声子界面的形成中是有效的，同时降低了导热性能。
适当排列碳纳米管可得到非常高的各向异性热传导材料。
4.4优良的储氢性能碳纳米管的中空结构，以及较石墨(0.335nm)略大的层间距(0.343nm)，是具有更加优良的储氢性能，也成为科学家们关注的焦点。
1997年，A. C. Dillon对单壁碳纳米管(SWNT)的储氢性能做了研究，SWNT在0℃时，储氢量达到了5%。
DeLuchi指出:一辆燃料机车行驶500km，消耗约31kg
的氢气，以现有的油箱来推算，需要氢气储存的重量和体积能量密度达到65%和62kg/m3。
这两个结果大大增加了人们对碳纳米管储氢应用前景的希望。
5碳纳米管的应用
由于碳纳米管具有优良的电学和力学性能，被认为是复合材料的理想添加相。
碳纳米管作为加强相和导电相，在纳米复合材料领域有着巨大的应用潜力
5.1电化学器件碳纳米管具有非常高的比表面积、导电性能和良好的机械性能，是电化学领域所需的理想材料。
碳纳米管电容器具有非常好的放电性能，能在几毫秒的时间内将所存储的能量全部放出，这一优越性能已在混合电力汽车中开始实验使用。
由于可在瞬间释放巨大电流，为汽车瞬间加速提供能量，同时也可用于风力发电系统稳定电压和小型太阳能发电系统的能量存储。
锂离子电池是碳纳米管应用研究领域之一。
碳纳米管锂离子电池容量大，放电速度快，充放电容量达到1000mA.h/g，大大高于石墨（372mA.h/g）和球磨石墨粉（708mA.h/g)
5.2 氢气存储碳纳米管储氢是具有很大发展潜力的应用领域之一，室温常压下，约2/3的氢能从碳纳米管中释放出来，而且可被反复使用。
碳纳米管储氢材料在燃料电池系统中用于氢气存储，对电动汽车的发展具有非常重要的意义，可取代现用高压氢气罐，提高电动汽车安全性。
5.3场发射装置学术和工业界对碳纳米管电子器件的研究主要集中在场发射管（电子枪），其主要可应用在场发射平板显示器（FED）、荧光灯、气体放电管和微波发生器。
碳纳米管平板显示器是最具诱人应用潜力和商业价值的领域之一。
5.4碳纳米管场效应晶体管碳纳米管场效应晶体管的研制成功有力地证实了碳纳米管作为硅芯片继承者的可行性。
尤其是目前，在科学家再也无法通过缩小硅芯片的尺寸来提高芯片速度的情况下，纳米管的作用将更为突出。
5.5催化剂载体[3]碳纳米管由于尺寸小，比表面积大，表面的键态和颗粒内部不同，表面原子配位不全等导致表面的活性位置增加，是理想的催化剂载体材料。
参考文献:
[1]王丽江，陈松月，刘清君等.纳米技术在生物传感器及检测中的应用[J].传感技术学报.2006.19(3).581-587.
[2]高盐生，董江庆，徐晓燕.纳米技术在生物传感器中的研究应用[J].江苏化工.2008.36(3).4-6.
[3]王敏炜，李凤仪，彭年才.碳纳米管—新型的催化剂载体[J].新型碳材料.2002.17.75-79.。
