宁车沽永定新河特大桥48 80 48m连续梁施工监控方案
【桥梁方案】(48+80+48)m连续梁施工方案
目录1.编制依据及编制原则 (1)1.1.编制依据 (1)1.2.编制范围 (1)2.工程概况 (1)2.1.设计概况 (1)2.2.各梁端参数 (2)2.3.设计标准 (2)3.施工部署及施工计划 (3)3.1.施工组织机构 (3)3.2.施工人员计划 (3)3.3.材料计划 (4)3.4.施工机具及设备计划 (5)3.5.施工进度计划 (6)4.施工方案 (7)4.1.0#块施工 (8)4.1.2.0#块托架 (10)4.1.3.0#块托架预压 (12)⑵．预压材料选择 (12)4.1.4．模板 (13)4.1.5.钢筋绑扎及预应力孔道安装 (14)4.1.6.混凝土浇筑及养护 (15)4.2.悬臂段施工 (19)4.2.1.挂蓝设计、拼装、预压 (19)4.2.2.钢筋及预应力安装 (21)4.2.3.悬臂段混凝土浇筑及养生 (23)4.2.4.预应力施工 (24)4.2.5.挂篮前移 (27)4.3.边跨现浇段施工 (28)4.3.1.边跨现浇段结构 (28)4.3.2.边跨现浇段支架设计与施工 (28)4.3.3.边跨现浇段施工 (30)4.4.合拢段施工 (30)4.4.1.合拢顺序 (30)4.4.2.边跨合拢段施工 (31)4.4.3.中跨合拢段 (34)5.质量保证措施 (35)5.1.建立质量保证组织机构 (35)5.2.加强原材控制 (36)5.3.加强施工过程中控制 (36)5.3.1.施工内力及变形控制 (36)5.3.2.混凝土浇筑控制 (39)5.3.预应力施工控制 (40)5.3.4.挂篮施工控制 (43)6.安全保证措施 (43)6.1.建立健全的安全体系与安全制度 (43)6.2．安全技术措施 (44)6.2.1. 挂篮施工安全操作规定 (44)6.2.2 .预应力施工安全操作措施 (45)6.2.3.高处作业安全措施 (45)7.雨季施工安全措施 (46)8.文明施工措施 (46)9.附件 (47)（48+80+48）m连续梁施工方案1.编制依据及编制原则1.1.编制依据⑴晋陕黄河特大桥48+80+48m连续梁设计图；⑵《客运专线铁路桥涵工程施工技术指南（TZ213-2005）》；⑶《客运专线高性能混凝土暂行技术条件》；⑷《铁路客运专线桥涵工程质量检查与控制》；⑸《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设〔2005〕160号）；⑹根据ISO9001--2008质量标准、ISO14001环境管理和OHSAS18001职业健康安全标准建立的中铁四局质量、环境和职业健康管理体系；⑺大西铁路客运专线工程11标段实施性施工组织设计。
铁路桥(48+80+48)m连续梁墩顶转体施工技术
新建张家口至呼和浩特铁路ZHZQ-4标集宁南特大桥1-(48+80+48)m连续梁墩顶转体施工技术1.工程概况集宁南特大桥全长7015.44m，总孔数为212孔，是张呼铁路全线的重难点工程之一。
该桥在DK163+485处与既有张集铁路和京包铁路交叉，交叉角度为80度，采用1-（48+80+48）m连续梁上跨既有铁路。
紧邻既有铁路的两侧连续梁主墩分别为90#墩和91#墩，桥墩为双线流线形圆端实体墩，墩高分别为8.5m、10m，桥墩基础均为钻孔灌注桩承台基础。
上部结构为悬臂浇筑预应力混凝土双线连续梁，箱梁顶板宽12.2m，底板宽6m，中支点处截面梁高6.69m，跨中9m及边跨13.25m直线段截面中心高3.89m，梁底下缘按二次抛物线变化。
连续梁分为转体施工段，边跨现浇段，合龙段。
其中每个转体施工段为78m，边跨现浇段长7.75m，和龙段长2m，全联长为177.5m。
主墩顶与连续梁中支点之间设置转动球铰，主梁在平行于铁路既有线两侧采用挂篮悬臂浇筑施工，然后顺时针方向转体80度，合龙。
每个转体T构最大重量为3814吨。
2.转体系统的构成转体结构由下转盘、球铰、上转盘、转体牵引系统组成。
下转盘为支撑转体结构全部重量的基础，中墩顶帽设下转盘。
下转盘上设有直径为2.0m的下球铰及直径为4.0m的环形下滑道。
球铰由上下两块钢质球面板及钢护筒组成，上面板为凸面，平面直径2.1m，通过外径2.1m的钢护筒与梁底转盘连接；下板面为凹面，平面直径2.0m，嵌固于墩顶。
在下球铰表面布置266块Φ7cm和4块Φ15cm的MGB滑动片，总面积为10314.48cm2。
上转盘直径为7.7m，高度1m，共设有4组撑脚和8组砂箱；在上转盘内预埋牵引索固定端P型锚具。
转体施工设备采用电脑控制全液压、自动连续运行系统，形成水平旋转力偶，通过拽拉锚固且缠绕于直径7.7m的转盘上的钢绞线，使得转体结构转动。
3.转体施工工艺3.1下球铰安装及滑道的安装主墩顶至其下5m范围设计为C50混凝土，其余设计为C35混凝土。
铁路客运专线大桥48加80加48m预应力混凝土连续梁桥施工监控技术设计书
铁路客运专线大桥48加80加48m预应力混凝土连续梁桥施工监控技术设计书梁体为单箱单室，直腹板，变高度，变截面结构。
箱梁顶宽13.4m，箱梁底宽6.7m，顶板厚度除梁端为65cm外均为40cm，底板厚度40至100cm，按二次抛物线变化，其中端支点为80cm，全联在端支点，中跨跨中及中支点处共设5奥横隔板，横隔板设有人洞，供检查人员通过。
梁体采用C50混凝土，封端采用C50无收缩混凝土，挡碴墙及人行道栏杆采用C40混凝土，保护层采用C40纤维混凝土。
防撞墙内侧净宽9.4m，桥上人行道栏杆内侧净宽13.2m，桥面板宽13.4m，桥梁建筑总宽13.8m。
梁全长177.5m，计算跨度为（48+80+48）m，中支点处梁高6.6m，跨中10m等高段，边跨13.75m等高段，梁高为3.8m，梁底下缘线按二次抛物线变化，边支座中心线至梁端0.75m。
主梁设纵向、横向、竖向三向预应力，纵向预应力钢筋采用抗拉强度标准值为1860MPa 的高强低松弛钢绞线，公称直径15.2mm，其技术条件应符合GB/T5224-2003标准。
本桥采用挂篮悬臂施工方式，悬臂施工法是预应力混凝土连续梁桥、连续梁的主要施工方法，对于预应力混凝土连续梁桥、连续梁来说，采用悬臂施工方法虽有许多优点，但是这类桥梁的形成要经过一个复杂的过程，当跨数增多，跨径较大时，为保证合拢前两悬臂端竖向挠度的偏差不超过容许范围，须对该类桥梁的施工过程进行控制。
2 施工监控的意义和目的本桥预应力混凝土连续梁桥，梁体为预应力混凝土连续箱梁，采用悬臂施工。
该类桥梁的形成要经过一个复杂的过程，施工工序和施工阶段较多，各阶段相互影响，且这种相互影响又有差异，这就造成各阶段的内力和位移随着混凝土浇筑过程变化而偏离设计值的现象，甚至超过设计允许的内力和位移，若不通过有效的施工控制及时发现、及时调整，就可能造成成桥状态的梁体线形与内力不符合设计要求或在施工过程中结构的不安全。

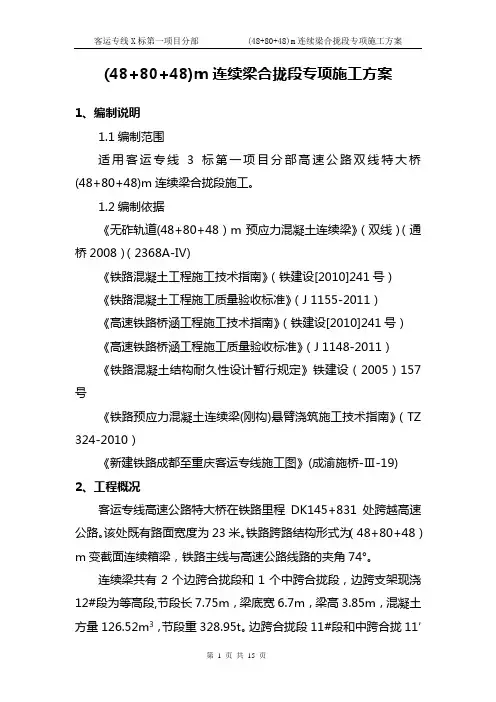

48+80+48m连续梁合拢段专项施工方案
(48+80+48)m连续梁合拢段专项施工方案1、编制说明1.1编制范围适用客运专线3标第一项目分部高速公路双线特大桥(48+80+48)m连续梁合拢段施工。
1.2编制依据《无砟轨道(48+80+48）m预应力混凝土连续梁》（双线）（通桥2008）（2368A-Ⅳ)《铁路混凝土工程施工技术指南》（铁建设[2010]241号）《铁路混凝土工程施工质量验收标准》（J 1155-2011）《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）《高速铁路桥涵工程施工质量验收标准》（J 1148-2011）《铁路混凝土结构耐久性设计暂行规定》铁建设（2005）157号《铁路预应力混凝土连续梁(刚构)悬臂浇筑施工技术指南》（TZ 324-2010）《新建铁路成都至重庆客运专线施工图》(成渝施桥-Ⅲ-19) 2、工程概况客运专线高速公路特大桥在铁路里程DK145+831处跨越高速公路。
该处既有路面宽度为23米。
铁路跨路结构形式为（48+80+48）m 变截面连续箱梁，铁路主线与高速公路线路的夹角74°。
连续梁共有2个边跨合拢段和1个中跨合拢段，边跨支架现浇12#段为等高段,节段长7.75m，梁底宽6.7m，梁高3.85m，混凝土方量126.52m3，节段重328.95t。
边跨合拢段11#段和中跨合拢11′段均为2.0m长,梁底宽6.7m,梁高3.85m，混凝土方量边跨合拢段11#段方量22.078 m3,重57.402t，中跨合拢段11′段方量34.047m3，重83.32t。
(48+80+48)m连续梁箱梁半立面图见下图1。
图1 1/2箱梁立面图3、总体施工方案3.1支架系统5#墩侧边跨合拢段采用既有的挂篮作为合拢段的模板进行施工，合拢段的底模和侧模系统直接利用挂篮底、侧模系统，挂篮前端移至边跨现浇段前将边跨现浇段的少支架拆除1m，以便挂篮安装。
8#墩侧边跨合拢段采用边跨现浇段的碗扣式满堂支架进行施工，搭设满堂支架时，支架沿总桥向超出合拢段1m，并且合拢段处的满堂支架要比梁底2m,待10#块的挂篮退出10#块后再将合拢段处的支架搭设至梁底。

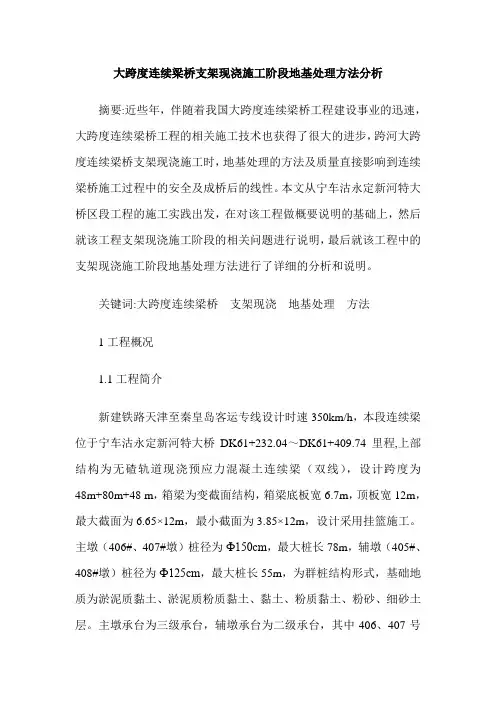

大跨度连续梁桥支架现浇施工阶段地基处理方法分析
大跨度连续梁桥支架现浇施工阶段地基处理方法分析摘要:近些年，伴随着我国大跨度连续梁桥工程建设事业的迅速，大跨度连续梁桥工程的相关施工技术也获得了很大的进步，跨河大跨度连续梁桥支架现浇施工时，地基处理的方法及质量直接影响到连续梁桥施工过程中的安全及成桥后的线性。
本文从宁车沽永定新河特大桥区段工程的施工实践出发，在对该工程做概要说明的基础上，然后就该工程支架现浇施工阶段的相关问题进行说明，最后就该工程中的支架现浇施工阶段地基处理方法进行了详细的分析和说明。
关键词:大跨度连续梁桥支架现浇地基处理方法1工程概况1.1工程简介新建铁路天津至秦皇岛客运专线设计时速350km/h，本段连续梁位于宁车沽永定新河特大桥DK61+232.04～DK61+409.74里程,上部结构为无碴轨道现浇预应力混凝土连续梁（双线），设计跨度为48m+80m+48 m，箱梁为变截面结构，箱梁底板宽6.7m，顶板宽12m，最大截面为6.65×12m，最小截面为3.85×12m，设计采用挂篮施工。
主墩（406#、407#墩）桩径为Ф150cm，最大桩长78m，辅墩（405#、408#墩）桩径为Ф125cm，最大桩长55m，为群桩结构形式，基础地质为淤泥质黏土、淤泥质粉质黏土、黏土、粉质黏土、粉砂、细砂土层。
主墩承台为三级承台，辅墩承台为二级承台，其中406、407号墩承台为深基坑作业，基坑开挖深度为6.6m，承台埋深约30cm。
主墩墩身为双线圆端形桥墩，墩高10m（含顶帽），梁底离地面最大高度12.8m，辅墩为双线流线形圆端实体墩，墩高12m（含顶帽），梁底离地面最大高度11m。
本连续梁为跨规划津汉快速路而设，目前规划路正处于堆载预压阶段，暂未施工。
2工程的支架现浇施工说明2.1支架的设计连续梁采用扣碗式满堂支架，支架顶设纵横向方木分配梁。
为了实现支架结构经济合理，根据梁体结构尺寸变化，支架布置随之调整，根据图纸高程计算支架搭设最大高度为12.8m，搭设宽度为14m。
永定新河特大桥跨碳黑铁路专用线悬臂浇筑连续箱梁施工技术方案.doc
永定新河特大桥跨碳黑铁路专用线悬臂浇筑连续箱梁施工技术方案一、连续箱梁工程概况本连续梁位于京津铁路客运专线DK97+948.27～DK98+061.87段永定新河特大桥的423#～426#墩缓和曲线下坡段，因跨北辰区碳黑铁路专用线而设，从铁路专用线轨顶到梁底距离为7.5m，中心里程为DK98+005.07，全长113.5m。
一联三孔（32+48+32）m预应力混凝土双线连续箱梁。
下部为钻孔灌注桩基础，双层矩形承台，高度分别为3.0m和1.5m；圆端形墩身，高度从423#到426#墩分别为7.5m、7.0m、5.0m和7.5m。
桥址所在地属冲积平原，地形较平缓，表层为粉质黏土，褐黄色、硬塑，地表以下为粉土，承载力σs=110kPa。
线路跨北辰区碳黑铁路专用线，行人较少，施工干扰小，有利于施工。
1.1 箱梁结构形式箱体为单箱单室，斜腹板、变坡度、变截面结构。
箱梁顶宽13.4m 箱梁底宽5.0至5.5m，顶板厚度除梁端为60cm外均为40cm；底板厚度为40至80cm，按折线变化，其中端支点为60cm；腹板厚48至80cm，厚度按折线变化，中支点处腹板局部加厚到145cm，端支点腹板厚为60cm，全联在端支点、中跨跨中及中支点处共设5个横隔板，横隔板设有孔洞，供检查人员通过。
桥面宽度为防撞墙内侧净宽9.4m，桥上人行道栏杆内侧净宽13.2m，桥面板宽13.4m，桥梁建筑总宽13.8m。
全梁计算跨度为（32+48+32）m，中支点处梁高4.05m，跨中8.4m直线段及边跨12.95m直线段梁高为3.05m，梁底下缘按二次抛物线变化，边支座中心线至梁端0.75m。
全联采用悬臂浇筑法施工，全联共设31个梁段。
0#段两个，每个节段的长度为6米，此节段为现浇段；1、1ˊ段各两个，每个节段长度为3米；2、3、4、5、6、2ˊ3ˊ4ˊ5ˊ6ˊ段各两个，每个节段长度为3.45米；7#段两个，每个节段长度为1.5米；7ˊ段一个，节段长度为3米；8段两个，每个节段长度为8米，此节段为现浇段。
建筑工程管理-488048m连续梁施工方案 精品
文川河特大桥跨十天高速公路(48+80+48)米连续梁施工方案1、编制依据（1）新建西安至成都铁路西安至江油段(陕西境内)站前工程（第二批）XCZQ-7标段施工总价承包招标文件、答疑书、补遗书及设计文件、图纸等。
（2）国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等。
（3）《文川河特大桥（48+80+48）m连续梁参考图》（西成客专施桥参10)。
（4）《连续梁设计配套图集》（西成客专施桥参07)。
（5）《高速铁路设计规范》（试行）（TB10621-20XX.J971-20XX）（6）《新建铁路桥上无缝线路设计暂行规定》（铁建【20XX】205号）（7）《铁路桥涵设计规范》（TB10002.1~TB10002.5-20XX）（8）《铁路工程抗震设计规范》（GB50111-20XX）(20XX版)（9）《高速铁路桥涵工程施工技术指南》（铁建【20XX】241号）。
（10）《铁路混凝土工程施工技术指南》（铁建【20XX】241号）。
（11）《铁路桥梁预应力混凝土施工技术规范》。
（12）国家及陕西省相关法律、法规及条例等。
（13）现场踏勘收集到的地形地质、气象和其它地区性条件等资料。
（14）集团公司近年来铁路、高速公路等类似施工经验、施工工法、科技成果。
（15）集团公司通过北京华夏认证中心认证按照ISO9001:2000质量管理标准、ISO14001：20XX环境管理标准及OHSAS18001职业健康安全管理标准编制的《管理手册》、《程序文件》。
2、编制原则（1）遵循招标文件的原则。
严格按照招标文件要求的工期、质量等目标编制技术标文件，使发包人的各项要求均得到有效保证。
（2）遵循设计文件的原则。
在编制施组时，认真阅读核对所获得的技术设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施组，满足设计标准和要求。
（3）遵循“安全第一、预防为主”的原则。
严格按照铁路施工安全操作规程，从制度、管理、方案、资源方面编制切实可行的施工方案和措施，确保施工安全。
连续梁桥施工监控
连续梁桥施工监控某桥主跨为（48+80+48）m预应力混凝土连续梁，悬臂法挂蓝施工，在施工中线性及应力对桥梁影响巨大。
文章对连续梁施工过程监控进行总结分析，为今后的类似工程施工提供指导作用。
标签：连续梁；监控；基本理论1 工程概况新建地方铁路张礼至台头线海子沟大桥（48+80+48）m预应力混凝土连续梁桥主桥位于直线段，线路纵坡15.0‰。
梁段按施工顺序共划分为12种梁段。
两中支点桥墩上为0号段，与墩顶临时支座固结，形成临时T构。
该梁长8m，1～3号梁段长3.0m，4～7号梁段长3.5m，8～10号梁段长4.0m，11号梁段为合拢段，梁段长2m，12号梁段为边支点现浇段，梁段长7.75m。
其中采用挂蓝施工的最重梁段为2号梁段，重约87.25t。
梁体设计为纵、竖双向预应力体系，纵向按全预应力构件设计。
纵向预应力采用钢绞线，竖向采用PSB830预应力混凝土用螺纹钢筋。
2 施工监控的意义和目的对该桥连续梁部分进行施工监控的目的就是确保施工过程中结构的可靠度和安全性，保证桥梁成桥桥面线形及受力状态符合设计要求，主要控制内容为：主梁线形、受力。
3 施工监控的原则和方法从梁的变形和内应力两个方面著手予以控制，做好此项桥梁工程施工监控工作。
首先，在变形控制方面，要认真做好梁的竖向挠度控制工作，确保梁各部分的竖向挠度符合设计要求。
在监控过程中，一旦发现竖向挠度超出允许范围较大时，要立即展开分析，找出偏差产生原因，针对性地提出解决方案，确保后续施工精度达到要求标准。
其次，在内力控制方面，要控制好施工全过程及完工后主梁所受应力，特别要控制好合拢阶段的主梁应力，避免应力过大导致的主梁损坏等安全质量事故发生。
本工程采用悬臂法进行梁部结构施工。
该法为自架施工法，自我调整功能较差。
施工过程中，已经完工的悬臂部分结构固定，一旦发生问题难以调整。
因此，结合主梁结构和施工要求，本项工程采用预测控制法进行施工监控。
采用预测监控法进行施工监控，要以对桥梁结构状态各类影响因素的全面了解和把握为基础条件，结合工程建设目标，预测工程施工过程中各阶段的发展情况，再依次作出相应调整，以此保障工程进展符合设计要求。
