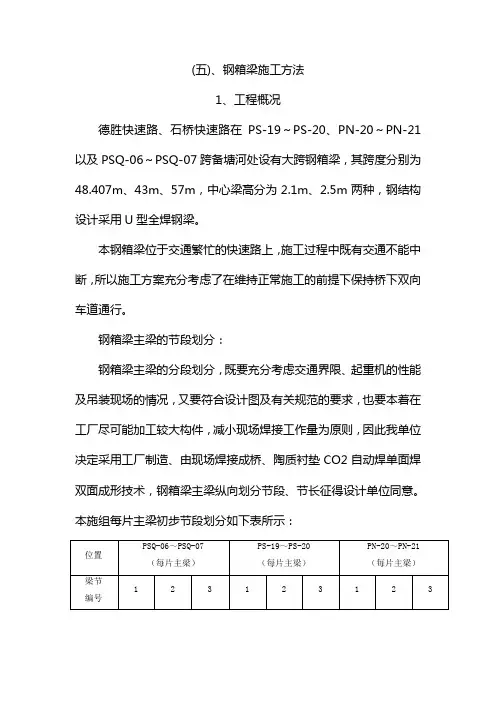

(五)、钢箱梁施工方法1、工程概况德胜快速路、石桥快速路在PS-19～PS-20、PN-20～PN-21以及PSQ-06～PSQ-07跨备塘河处设有大跨钢箱梁，其跨度分别为48.407m、43m、57m，中心梁高分为2.1m、2.5m两种，钢结构设计采用U型全焊钢梁。
本钢箱梁位于交通繁忙的快速路上，施工过程中既有交通不能中断，所以施工方案充分考虑了在维持正常施工的前提下保持桥下双向车道通行。
钢箱梁主梁的节段划分：钢箱梁主梁的分段划分，既要充分考虑交通界限、起重机的性能及吊装现场的情况，又要符合设计图及有关规范的要求，也要本着在工厂尽可能加工较大构件，减小现场焊接工作量为原则，因此我单位决定采用工厂制造、由现场焊接成桥、陶质衬垫CO2自动焊单面焊双面成形技术，钢箱梁主梁纵向划分节段、节长征得设计单位同意。
本施组每片主梁初步节段划分如下表所示：(1)、钢箱梁的单元件划分根据由设计钢箱梁图纸转化成加工工艺图，将每节钢箱梁划分若干个单元件进行加工制造，单元件的划分原则是根据钢板幅宽、施工能力纵肋布置及相似原理等方面决定，目的是减少焊缝数量，批量生产并易于质量控制。
本桥同一跨钢箱梁由于主梁设计基本相同，为了能够大批量生产，因此将钢箱梁划分为尺寸尽可能相同的板件，再对这些板件在工厂里进行大批量流水线生产。
确定其板件尺要考虑到运输、吊装及钢厂的轧制等因素，本桥把钢箱梁划分为底板单元、横膈板单元，腹板单元等，尺寸尽可能相同。
这样可减少流水线胎架数，也可提高生产效率。
(2)、单元件制造流水作业钢箱梁分解后的单元件按类型设置生产流水线，单元件制造程序如下：材料预处理→下料→划线装配→焊接→矫正→存放。
钢材预处理：进厂板材复验合格后，进入钢板预处理流水线，经喷砂处理，除去铁锈及其污物等，再喷涂预处理防锈漆。
下料：经预处理后的钢板由数控切割机按每块钢板的下料图编程序切割，为了减少热切割引起的变形和减少切割表面硬化的影响，计划使用氧气等离子切割。
实用方案 工艺 专项---钢箱梁施工方案
第一章、工程概况和施工总体方案概述一、工程概况无锡市金城东路互通式立交D匝道桥第七联钢箱梁钢结构工程为无锡市高浪路、新锡路快速化改造工程项目中（I-8施工标段）一部分（K16+378.679~K17+940.628）。
桥梁在高浪路和新锡路之间。
桥梁为三跨连续闭口钢箱梁，跨距分别为67m+41.8m+64.2m，总长173米。
钢箱梁主体宽约8.7m，箱梁中心高约2.69m，钢结构总重量约为950吨。
施工总体方案概述针对该工程的现场情况、钢箱梁的结构特点、道路运输情况和我厂的生产能力，我们采取的总体方案是：钢箱梁划分划分14个分段分段重量控制在70吨以下，最大尺寸为2700x4500x26000。
分段布置详见下图。
各分段在厂内进行制作，再运输至现场吊装。
吊装时，先吊装桥墩分段，再吊装桥跨之间的纵梁。
为保证钢箱梁制作和安装的进度和质量，我们在各方面采取以下措施：在技术方面，我们多年来施工了多项同类市政工程，对技术要求中的有关规范比较熟悉，能够以丰富的经验和成熟的技术来保证产品的优良质量。
我们将安排具有类似工程施工经验的技术人员主管本工程，在开工前详细审阅图纸，与设计院联系沟通，明确有关问题，并按照安装方案进行图纸的详细设计。
在开工前与监理讨论制定工艺试验方案，并编制详细的施工工艺。
在质量方面，我们有完善的质量管理和保证体系，有合格资质的检测机构，有经验丰富的检验人员，我们将严格按照有关规范和监理的要求进行全过程的检验和记录，并提交完整的施工资料。
在材料方面，我厂采购的材料均从大型钢厂直接订货，并满足设计要求，钢板采用Q345q（D）材料，并根据设计要求进行探伤；U形加强材由专业加工厂直接加工成型。
我们将选配合适的焊接材料，并进行焊接工艺评定试验。
对在以往项目中已采用并经过评定试验的焊接工艺，我们将按规范的规定提交监理进行转移认可。
在制造工艺方面，我们采用反造的工艺，以桥面为基准面，用数学放样提供各点的型值，制作胎架，将桥面板铺于胎架上，依次安装纵向加强筋、横隔壁、纵向腹板，最后盖装底板。
钢箱梁焊评报告..
钢箱梁焊评报告..温州绕城高速公路立交钢箱梁制造焊接工艺评定试验总报告一.工程简介温州绕城高速公路采用120m连续钢箱梁结构，全桥立面简图见图1。
钢箱梁梁高为2.3m，正交异性钢桥面板，顶、腹、底板设纵向加劲，隔板设竖向加劲，钢箱梁横断面见图2。
钢箱梁主要材质为Q345qD钢板，总重量约1080吨。
根据钢箱梁的接头形式、焊接位置等，确定了22组（对接焊缝11组、坡口部分熔透角焊缝8组，T形接头角焊缝3组）接头进行焊接工艺评定试验，编制了焊接工艺评定试验方案，并报该桥监理组和业主审批。
评定试验以《公路桥涵施工技术规范》(JTG/T F50-2011) 为依据，并遵守设计图的相关规定。
图1 全桥立面简图图2 钢箱梁横断面图二. 试验材料及焊接设备1. 母材用于钢箱梁制造的钢板主要材质为Q345qD，钢材符合《桥梁用结构钢》（GB/T714-2008）的规定，板厚范围8~35mm。
焊接工艺评定试验选择板厚8、12、16、20、24、30、40mm的Q345qD钢板进行，均为大生产用料。
评定用试板的化学成分和力学性能见表1和表2。
表1 钢板化学成分(%)表2 钢板力学性能2. 焊接材料2.1 埋弧自动焊1）钢板对接接料焊缝采用H08Mn2E（Ф5mm）焊丝+SJ101q 焊剂焊接。
2）钢箱梁整体拼装、桥上顶板单元单面焊双面成型平位对接焊缝的填充、盖面焊道采用H10Mn2（Ф5mm）焊丝+SJ101q焊剂焊接。
3）钢箱梁整体拼装、桥上顶板单元大间隙对接焊缝的填充、盖面焊道采用H08MnMoA（Ф5mm）焊丝+SJ101q焊剂焊接。
2.2 CO2气体保护焊1）钢板对接接料焊缝的打底焊道；梁段整拼顶、底板对接焊缝的打底焊道，采用实心焊丝ER50-6（Ф1.2mm）焊接。
2）整体拼装底板单元对接焊缝，采用实心焊丝ER50-6（Ф1.2mm）焊接。
3）横隔板与底板间T形接头角焊缝；横隔板、底板加劲肋T形角焊缝等，采用实心焊丝ER50-6（Ф1.2mm）焊接。
8钢箱梁施工工艺标准(模板)
钢箱梁单元件加工、制作
原材检测、防腐预处理、下料及单元件加工、成型、矫正等 符合规范及设计要求。
钢箱梁节段拼装、焊接
部件组装、板单元件组装、地样线胎架、焊缝外观及质量等 符合规范及节段梁高、梁段长、桥面宽度、腹板间距、横隔板垂 直度偏差、顶底板的四角水平、横断面对角线差等符合要求
钢箱梁运输
运输路径需提前考虑，运输过程中注意钢箱梁表面保护及 固定牢固。
钢箱梁现场吊装、焊接
吊装时控制轴线偏位、支座偏位、支座底板四角相对高 差等符合规范要求，总装挠度、旁弯、扭曲、对接接头 错边等符合规范要求，焊接质量、外观符合要求。
钢箱梁喷涂
钢结构表面处理、磨料油漆的选用、涂装时环境要求、各 涂层间隔等均应满足规范要求。
喷涂抗拉拔检测
涂层外观质量检验采用目视法。各涂层厚度使用磁性测厚 仪检测。附着力使用拉开法检验，检验结果不低于5MPA。
钢箱梁临时支墩搭设
临时支墩下地基承载力需满足要求，位置需符合方案要求， 顶部标高需与钢箱梁设计底部标高符合。
钢箱梁焊接工艺评定及焊接工艺
钢箱梁焊接工艺评定及焊接工艺1.1 焊接工艺评定的一般要求1.1.1焊接工艺评定（以下简称“评定” ）是编制焊接工艺的依据。
1.1.2 评定条件应与产品条件相对应，评定必须使用与产品相同的钢材及焊接材料。
1.1.3 根据钢材类型、结构特点、接头形式、焊接方法、焊接位置等制定评定方案，1.1.4首次采用的钢材和焊接材料必须进行评定，已评定并批准的工艺，可不再进行评定；遇有下列情况之一者，应重新进行评定：——钢种改变；——焊接材料改变；——焊接方法或焊接位置改变；——衬垫材质改变；——焊接电流、焊接电压或焊接速度改变±10%以上；——坡口形状和尺寸改变（坡口角度减少10°以上，钝边增大2mm以上，根部间隙变化2mm以上，有衬垫的根部间隙变化在-2~+6mm）；——预热温度低于规定值下限温度20℃；——增加或取消焊后热处理时；——电流种类及极性改变；——加入或取消填充金属；——母材焊接部位涂车间防锈漆而焊接时又进行不打磨的；1.1.5“评定”包括进行对接接头试验、熔角接透试验和T型接头试验。
1.2. 试板1.2.1对接接头代表板厚范围按下表执行。
C2.1 对接接头试板厚度（mm）1.2.2 T型接头埋弧自动焊试板可按每一焊脚尺寸在表C.2.2中选择一种盖、腹板厚度组合。
表C2.2 T型接头试板厚度（mm）1.2.3全熔透，部分熔透T形接头试板厚度按表C.2.3中选择一种试板厚度。
表 C.2.3 全熔透，部分熔透T形接头试板厚度（mm）1.2.4试板长度应根据样坯尺寸、数量（含附加试样数量）等因素予以综合考虑，自动焊不得小于600mm，焊条电弧、CO气体（混合气体）保护焊不得小于400mm。
宽度应根2据板厚、试样尺寸、探伤要求确定。
1.3试验及检验1.3.1对接焊缝应沿焊缝全长进行超声波探伤，对接焊缝，熔透角焊缝质量等级应达到I级，角焊缝质量等级应达到II级。
1.3.2样坯截取位置应根据焊缝外形及探伤结果，在试件的有效利用长度内作适当分布。
解放西路钢箱梁焊评计划书(修正).
汇通申发钢构有限公司贵阳市解放西路钢箱梁焊接工艺评定试验计划书贵阳市解放西路钢箱梁焊接工艺评定试验计划书汇通申发钢结构股份有限公司2015年9月汇通申发钢构有限公司贵阳市解放西路钢箱梁焊接工艺评定试验计划书目录1．结构形式 (1)2．试件接头型式 (2)3．焊接材料 (3)4．试件母材的准备 (4)5．试件焊接 (5)6．试件焊缝检验 (7)7．焊接接头性能试验 (8)焊接工艺评定试验计划书1．结构形式本结构为三环线北段综合改造工程，盘龙立交高架桥工程。
我公司承接的为主线高架桥第三和第四联钢箱梁。
结构钢板选材：主材材质为Q345qD。
焊接板厚为8~24mm。
主要焊接接头有全熔透对接接头、全熔透T形接头、T形接头（无坡口）等。
为了保证焊接质量符合设计及标准要求，依据设计文件和《公路桥涵施工技术规范》（JTG/TF50-2011）的要求应进行施工前的焊接工艺评定试验。
针对此桥焊接接头形式，选取有代表性的接头形式进行焊接工艺评定试验。
2．试件接头型式2.1试件接头型式、焊接位置及焊接方法如表2所示。
3．焊接材料3.1 Q345qD钢的焊接材料3.1.1埋弧自动焊H08Mn2E（Φ5.0）焊丝，配SJ101Q焊剂用于钢板的埋弧焊对接，焊丝，焊剂化学成份及熔敷金属力学性能应满足表3.1.1a，3.1.1b 要求。
表3.1.1a H08Mn2E焊丝化学成份、熔敷金属力学性能（配合焊剂SJ101Q）铁锚焊材企标表3.1.1b SJ101Q（F5A4）化学成份、熔敷金属力学性能（配H08Mn2E）天高焊材企标注：表中数据单值化学成份为最大值，力学性能为最小值。
3.1.2 工地药芯焊丝CO2气体保护焊工地CO2气体保护焊，采用药芯焊丝E501T-1（Φ1.2），保护气体CO2的纯度≥99.5%（体积法），其含水量不大于0.005%（重量法）。
瓶装气体的瓶内压力不低于1Mpa。
E501T-1焊丝熔敷金属化学成份和力学性能应符合表3.1.2要求。
钢箱梁焊接工艺方案
xxxxxxxxxxx改建工程钢箱梁焊接工艺方案编制：审核：批准：xxxxxxxxxxx2013年11月目录第一章、钢箱梁制作 (2)1、工程概况 (2)2、适用范围 (2)3、编制依据 (2)4、目的 (2)5、工程目标 (2)6、施工组织机构 (3)7、钢梁制作流程图................................... 错误!未定义书签。
8、施工准备......................................... 错误!未定义书签。
9、进度计划 (4)10、施工平面布置.................................... 错误!未定义书签。
11、钢梁制作施工方法................................ 错误!未定义书签。
12、防腐施工 (13)第二章、钢箱梁安装.................................. 错误!未定义书签。
1、总体方案......................................... 错误!未定义书签。
2、钢梁运输......................................... 错误!未定义书签。
3、现场拼装大吊装块................................. 错误!未定义书签。
4、防腐............................................. 错误!未定义书签。
第三章、质量保证措施.. (17)1、质量管理组织体系 (17)2、管理职责 (17)3、工程施工质量控制 (18)4、质量资料整理 (24)第四章、安全保证措施 (25)1、安全管理体系 (25)2、钢结构冷作安全 (25)3、焊接与切割安全 (26)4、现场架子搭设与拆除 (26)5、用电安全保证措施 (26)6、运输安全技术措施................................. 错误!未定义书签。
钢箱梁制作、运输、安装施工方案
钢箱梁制作、运输、安装施工方案一、钢箱梁制作1、施工准备在对设计图纸和技术文件工艺性复核的基础上进行工艺论证并确定制造方案，然后进行施工图转化、工艺编制、工装设计等一系列工作；施工图设计以设计图为依据，以施工方案为指导，具体包括各类单元图、总装图、相应的材料表等。
工装设计：为了保证钢梁的制造质量，提高制造效率，工厂将设计制造一系列工装，主要有：腹板单元组装胎型；腹板单元焊接胎架；横隔板单元组装胎型；横隔板单元焊接胎架；整体组装胎架；各类钻孔模样板；预拼装胎架。
工装设计流程见下图。
2、焊接工艺评定工厂焊接试验室根据钢-砼组合梁钢梁图纸和相关技术规范操作，针对钢梁的连接形式进行焊接试验及工艺评定，写出焊接工艺评定报告。
并以此作为编制焊接工艺的依据，指导焊接施工及检验，具体的各种试验由焊接试验室完成。
具体工3、材料控制3.1为使钢箱梁制造所用各种材料的质量得到保证，工厂对用于本工程使用的原、辅材料提出以下要求：按ISO9002质量体系要求，供货方必须是通过分供方评定的厂家；供货厂家必须承诺按本工程进度要求供货，以保证钢箱梁生产的顺利进行。
3.2材料复验及管理：钢梁制造所用材料应符合设计文件的要求和现行标准的规定。
除必须有材料质量证明书外，还应进行复验，复验合格者方能使用。
材料检验合格，由质检部门在原质保书上加盖合格印章，编上序号，作为领料依据；不合格材料反馈给供货单位及时换料。
3.3所有钢料应符合设计文件的要求：除必须有材料出厂证明书外，钢材还应按同一牌号、同一炉号、同一规格、同一轧制厚度及同一出厂状态每10个炉（批）号复验，每批重量不大于60吨，其复验与判定规则应符合相关规范的规定。
焊剂材料应保存在干燥密闭的桶内。
在焊剂内不允许有泥土、煤屑、钢屑及其它材料的颗粒。
重复使用的焊剂小于60目的细粉粒的量不得超过总量的5%，溶剂的湿度应小于0.1%。
气体的纯度大于99.5%，使用前须经倒置放水处理。
3.4气体保护焊所用CO23.5剪力钉的技术条件应符合GB10433的规定，焊接完成后高度为150mm，实际供货长度应增加6mm，剪力钉焊接瓷环应符合JB4146的要求。
