太钢2250mm不锈钢热连轧生产线的工艺及设备
1 概述
太原钢铁 (集团) 有限公司 2250mm 热连轧 项目是太钢新建 150 万 t 不锈钢系统工程的关键 项目 , 并于 2006 年 6 月 30 日轧出第 1 卷钢 。该 项目由 1 条热连轧生产线 、1 条平整生产线和 1 条横切生产线组成 。轧线设计生产规模为 392 万 t/ a , 其 中 碳 钢 19516 万 t/ a , 规 格 为 112 ～ 2514mm ×1000 ～2130mm , 不锈钢 19614 万 t/ a , 规格为 210～2010mm ×1000～2100mm , 最 大卷重 40t 。平整线设计生产规模为 100175 万 t/ a , 其中碳钢 83145 万 t/ a , 不锈钢 17130 万 t/ a 。横切线设计生产规模为 62 万 t/ a , 其中碳钢 32 万 t/ a , 不锈钢 30 万 t/ a 。
剪切能力
温度/ ℃ 断面尺寸/ mm ×mm
900
60 ×2130
900
40 ×2100
21312 精轧机组 带坯经切头飞剪切除头 、尾后 , 进入精轧除
鳞箱 , 由高压水 (不锈钢用蒸汽) (18～19M Pa) 清除再生氧化铁皮 。除鳞后 , 中间坯进入小立 辊 , 小立辊安装在精轧机 F1 入口侧 , 对中间坯
表 5 精轧机组技术性能参数
机 轧制力 架 / kN
F1 50000 F2 50000 F3 45000 F4 45000 F5 40000 F6 40000 F7 40000
主电机 功率
/ kW 10000 10000 10000 10000 10000 8500 8500
转速 / r·min - 1
158/ 450 158/ 450 158/ 450 158/ 450 158/ 450 200/ 600 200/ 600
速比 i
工作辊 辊径 辊身长度
/ mm
/ mm
4122 Φ850/Φ765 2550
3126 Φ850/Φ765 2550
2152 Φ850/Φ765 2550
1175 Φ850/Φ765 2550
·35 ·
精轧机组采用 CVC 板形控制系统 、工作辊 弯辊 、工作辊横移装置 , 以保证产品获得目标凸 度和平直度 , 延长换辊周期和改善带钢表面质 量 , 并实现自由轧制 。
根据本厂以不锈钢为主导产品的特点 , 为提 高带钢表面质量 、减少轧制力 、延长轧辊寿命 , 采用了轧制工艺润滑技术 。精轧机组技术性能参 数见表 5 。
650
支撑辊
辊径
辊身长度
/ mm Φ1600/Φ1400
-
/ mm 2250
-
21212 热卷箱
成卷 , 吊至置于轧线旁的钢卷加热炉内保温、加
针对不同的钢种和规格 , 中间带坯有经热卷 热 , 伺机吊出 , 再进入精轧机组轧制以减少废品 。
箱卷取或空过热卷箱 2 种生产方式 。热卷箱采用
为了提高中间坯边部温度 , 在热卷箱后预留
Technology and Equipment of 2250mm Hot Sta inless Strip Mill of Ta iyuan Iron and Steel ( Group) Co1 , Ltd1
HU Song - tao ( Taiyuan Iron & Steel ( Group) Co1 , Ltd1 , Taiyuan 030003 , China)
表 3 热卷箱技术性能参数
型式
无芯轴式 , 带隔热板
中间坯厚度 / mm 20～40
卷取温度 /℃
900～1100
最大入口 速度/ m·s - 1
410
最大卷取 速度/ m·s - 1
510
最大开卷 速度/ m·s - 1
215
最大重卷 速度/ m·s - 1
215
213 精轧区主要工艺设备 21311 飞剪
起导向作用 。 精轧机组由 F1 ～ F7 共 7 架四辊轧机组成 ,
全部采用液压压下和厚度自动控制 (A GC) 系 统 , 该系统响应速度高 , 压下速度快 、设定精度 高 , 可以提高带钢全长厚度控制精度 。
第 23 卷·第 5 期 胡松涛 : 太钢 2250mm 不锈钢热连轧生产线的工艺及设备
压 18 ～ 19M Pa) , 清除 板 坯 表 面 氧 化 铁 皮 。然 后 , 板坯进入带立辊的四辊可逆式粗轧机进行往 复轧制 , 中间带坯厚度 30～40 (60) mm 。
粗轧 立 辊 轧 机 设 有 自 动 宽 度 控 制 系 统 (AWC) 和短行程控制 ( SSC) , 以减少中间带坯 宽度偏差和头 、尾端的鱼尾状 , 提高带钢宽度精 度 。粗轧机 、立辊轧机技术性能参数见表 2 。立 辊轧机的最大侧压量为 100mm 。
/ mm 2250 2250 2250 2250 2250 2250 2250
工作辊 横移
/ mm ±150 ±150 ±150 ±150 ±150 ±150 ±150
工作辊弯 辊力/ kN (单个轴承座)
1500 1500 1500 1500 1500 1500 1500
为保证带钢质量 , F7 出口处设有凸度 、平 直度以及厚度 、宽度 、温度等检测仪表 。在精轧
板坯出炉后经辊道输送到高压水除鳞箱 (水
收稿日期 : 2006 - 04 - 12 收修改稿日期 : 2006 - 05 - 12 作者简介 : 胡松涛 (1967 - ) , 男 (汉族) , 安徽六安人 , 高级工程师 。
·34 ·
轧 钢 2006 年 10 月出版
表 2 粗轧机技术性能参数
轧机类别
最大轧制力 主电机功率
/ kN
/ kW
四辊可逆轧机 上传动立辊轧机
55000 6700
2 ×9500 2 ×1500
轧制速度 / m·s - 1
工作辊
辊径
辊身长度
/ mm
/ mm
±310/ 615 Φ1250/Φ1125
2250
±116/ 612 Φ1100/Φ1000
Abstract : The general situation of t he 2250mm hot strip mill was introduced , which is t he one of new 115 million tons stainless steel project of Taiyuan Iron & Steel ( Group) Co1 , Ltd1Meanwhile , t he main parameters and char2 acteristics of technology and equipment were described1 Key words : hot strip mill ; stainless steel ; technology ; equipment
助卷辊
传动功率/ kW 转速/ r·min - 1
3 ×65 AC
1060
传动功率/ kW 1200AC
卷 筒
转速/ r·min - 1
传动比 i
230/ 600
2134/ 5136
公称直径/ mm Φ762
钢卷运输采用运输链和步进梁组合运输方式 , 下运输步进梁直接送往新不锈钢厂冷轧原料库 。
最新第 3 代无芯轴 、带隔热板式热卷箱 , 具有减 了边部加热器位置 。
小带坯头尾温差 、减少内圈及边部温降 、缩短粗
经热卷箱卷取的中间带坯 , 头 、尾位置互换
轧机到精轧机间距离等优点 , 改善了带钢进入精 后再开卷 , 经切头后送入精轧机组 。热卷箱技术
轧机的温度条件 。
性能参数见表 3 。
精轧机出现故障时 , 可用热卷箱将中间坯卷
精轧区飞剪前设有带坯端部形状检测仪 , 可
实现切头最优化控制 , 以减少头 、尾切损 , 提高 成材率 。飞剪技术性能参数见表 4 。
型式 曲柄式
最大剪切力 / kN
12000
带坯速度 / m·s - 1 0130～1175
表 4 飞剪技术性能参数
主传动功率
/ kW
钢种
2 ×1850 AC
X70 A ISI304
1100 Φ700/Φ630 2550
1100 Φ700/Φ630 2550
1100 Φ700/Φ630 2550
支撑辊 辊径 辊身长度
/ mm Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440
2 主要工艺及设备
热轧厂由板坯库 、加热炉上料跨 、加热炉 跨 、主轧跨 、钢卷库 、主电室 、磨辊间等组成 , 车间 设 备 总 重 量 33443t , 其 中 , 工 艺 设 备 39908t 。电气设备总功率 155663kW (不含车间 照明及公辅) , 其中主传动电机功率 89000kW 。 211 加热区主要工艺设备
助卷辊 、无级涨缩式卷筒均采用响应速度快 、控 制精度高的液压缸驱动 。助卷辊采用自动踏步控 制 , 以防带钢产生压痕和表面损伤等缺陷 。卷取
采用了高效 、快速 、可调的层流冷却装置 , 机技术性能参数见表 6 。
层流冷却装置分为精调段和微调段 。预留了紧凑
最大卷取速度 / m·s - 1 20
2250mm热轧生产线工艺流程
2250mm热轧生产线工艺流程一、引言热轧生产线是一种重要的金属加工设备，广泛应用于钢铁行业。
本文将介绍2250mm热轧生产线的工艺流程，包括原料准备、炉前处理、热轧过程和后续处理等环节。
二、原料准备热轧生产线的原料主要是钢坯，钢坯是通过炼钢厂生产的。
在引入热轧生产线之前，钢坯需要经过定尺切割和热处理等工艺，以保证其质量和尺寸符合要求。
同时，还需要对钢坯进行质量检测，包括成分分析、力学性能测试等。
三、炉前处理炉前处理是指将钢坯送入热轧生产线前的准备工作。
首先是装料操作，将钢坯放置在进料台上，并通过辊道送入加热炉。
加热炉通常采用连续式加热方式，通过高温将钢坯加热到一定温度，以提高其塑性和可加工性。
在加热过程中，还需要进行表面除氧、脱硫等处理，以减少钢坯表面的氧化物含量。
四、热轧过程热轧过程是热轧生产线的核心环节，主要包括粗轧、精轧和整形三个阶段。
首先是粗轧阶段，将加热后的钢坯通过粗轧机组进行初轧，以获得较粗的板坯。
然后是精轧阶段，将板坯经过多道次的轧制，逐渐减小厚度，提高板坯的形状和尺寸精度。
最后是整形阶段，通过整形机组对板坯进行进一步轧制和成形，以获得最终产品的形状。
五、冷却和后续处理在热轧过程中，钢坯会产生大量的热量，需要通过冷却设备进行散热。
冷却方式通常有空冷和水冷两种，具体选择根据产品的要求和工艺条件来确定。
冷却后的板坯需要进行定尺切割、探伤和质量检测等工艺，以确保产品的质量和尺寸符合要求。
最后，还需要对产品进行包装、标识和入库等操作，准备发往客户。
六、结论2250mm热轧生产线的工艺流程包括原料准备、炉前处理、热轧过程和后续处理等环节。
通过对钢坯的加热、轧制和冷却等工艺操作，可以获得符合要求的热轧产品。
在实际应用中，还需要根据具体产品的要求和工艺条件进行相应的调整和优化，以提高产品的质量和生产效率。
2250mm热轧水处理系统简介
太钢2250mm热轧水处理系统简介摘要：太钢2250mm热轧水处理系统主要包括加热炉冷却水系统、主电室马达通风、液压站润滑系统、空调等设备的冷却水系统；带钢层流冷却水系统、轧线的直接冷却水和冲氧化铁皮水系统、污泥处理系统。
关键词：水处理冷却循环水系统污泥处理加热炉及间接冷却循环水系统（A系统）一、加热炉却循环水系统：1、加热炉冷却循环水系统工艺主要供加热炉冷却使用，一期冷却水量为600 m3/h二期冷却水量为800 m3/h，使用后的水仅水温升高。
工艺流程如下：●加热炉冷却使用后的水自流进热水池，经提升泵（P103泵组）加压一部分进过滤器过滤，再余压上冷却塔冷却，然后进入冷水池；一部分直接进入冷却塔冷却，然后进冷水池，再用水泵（P101泵组）加压供加热炉冷却使用。
●加热炉的安全供水采用柴油机泵和安全水塔联合供水的方式。
在加热炉给水管道上设置1座200m3的安全水塔，事故发生时安全水塔可保证供给加热炉前15分钟用量的冷却水，同启动柴油机泵，●在整个系统的正常运行过程中，由于冷却塔的飞溅、蒸发，以及系统排污，造成系统的水量减少，需要不定时的向系统按比例补充除盐水和工业新水。
加热炉冷却水工艺流程图：2、加热炉冷却循环水系统主要设备：3、加热炉冷却循环水系统系统控制：3.1加热炉供水泵：●运行方式：2用1备●操作方式：正常时手动启动、停止水泵，当工作泵故障停止时，自动启动备用泵。
3.2加热炉安全供水泵：●操作方式：正常情况下根据自动连锁条件启动或手动启动，停止时手动操作完成●自动连锁条件：加热炉冷却水供水压力3分钟平均值低于0.48 MPa；或停电时，自动启动柴油机泵。
●水泵停止操作由操作人员根据现场情况（当电源恢复正常供电或运行泵运行正常时）手动停止3.3加热炉供水管道过滤器●机电一体化设备，自动运行。
●管道过滤器运行和故障信号远传。
3.4加热炉冷却塔：●操作方式：由操作者手动控制运行或停止。
●自动连锁条件：当风机振动开关动作时，风机自动停止并报警。
太钢2250mm热轧直接冷却水系统工艺浅析
化铁皮使用 ， 另一部分的水 经水泵提升进平流池进行气 浮 、 沉淀 处理 ，处理后 的水用水泵加压经过滤站高速过滤器过滤后利用 余压上冷却塔冷却 ， 冷却后 的水进入冷水池 ， 最后用水泵加压经 管道过滤器过滤后分别供用户使用 。
旋流池沉 淀的氧化铁皮用抓斗 吊车清 除后 ， 装入汽 车运走 。
ｍ ￣ ０ ， ４５０ｍ 压力 ０３ Ｐ 一 ． ａ ． Ｍ ａ ０ ０ＭＰ 。冲渣水主要 用于主渣 ５ ６
沟、 辊道下渣沟的冲铁磷 ， 水量 １ ０ 。冷却水 的水量 、 ０ｍ ８ 水压 、 水质都直接影 响热轧产品质量的好坏 ，是热轧生产的关键环节
之一。
（） １氧化铁皮。板坯在加热炉加热以及在轧制 的过程中都会 产生氧化铁皮 ，尽管大部分 氧化铁皮可在旋流井 、平流池处沉 降， 一些细小的氧化铁皮微粒仍然会在 系统 中循环。 （ ）油和油脂 。在热轧工艺 中常常要 使用 轧制 油等工艺用 ２
油， 此外 ， 压 油 也有 泄 漏 进 入 系 统 中 。 液
２ 直接 水 系统水处 理工 艺
直接水 系统水处理工艺见 图 １ 。
软水 间接系统排污
３２ 污 染 物 对 系 统 会造 成 的 问题 ．
３２１ 氧化铁 皮沉积会影响水 系统的正常运行 ．． 由于热轧产量大 ，导致 回水 氧化铁皮沉积较多 。运行过程 中， 氧化铁皮 、 废角料 沉积于旋 流井 回水渣沟 内 ， 会造成 渣沟 回 水不畅 ， 使部分水从渣沟溢 出直接流人旋流井外筒 ， 无法正常流 人旋流井 内筒 ， 响旋流井运行 效果 ； 影 同时若旋流井 、 流池 铁 平 磷 抓取不及时 ， 会造 成旋流井 、 平流池铁 磷大量堆积 ， 导致平 流 池刮渣车无法正常运行 ， 响水处理效果。 影
太钢2250mm不锈钢热连轧生产线的工艺及设备
1100 Φ700/Φ630 2550
1100 Φ700/Φ630 2550
1100 Φ700/Φ630 2550
支撑辊 辊径 辊身长度
/ mm Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440 Φ1600/Φ1440
2 主要工艺及设备
热轧厂由板坯库 、加热炉上料跨 、加热炉 跨 、主轧跨 、钢卷库 、主电室 、磨辊间等组成 , 车间 设 备 总 重 量 33443t , 其 中 , 工 艺 设 备 39908t 。电气设备总功率 155663kW (不含车间 照明及公辅) , 其中主传动电机功率 89000kW 。 211 加热区主要工艺设备
助卷辊
传动功率/ kW 转速/ r·min - 1
3 ×65 AC
1060
传动功率/ kW 1200AC
卷 筒
转速/ r·min - 1
传动比 i
230/ 600
2134/ 5136
公称直径/ mm Φ762
钢卷运输采用运输链和步进梁组合运输方式 , 下运输步进梁直接送往新不锈钢厂冷轧原料库 。
1 概述
太原钢铁 (集团) 有限公司 2250mm 热连轧 项目是太钢新建 150 万 t 不锈钢系统工程的关键 项目 , 并于 2006 年 6 月 30 日轧出第 1 卷钢 。该 项目由 1 条热连轧生产线 、1 条平整生产线和 1 条横切生产线组成 。轧线设计生产规模为 392 万 t/ a , 其 中 碳 钢 19516 万 t/ a , 规 格 为 112 ～ 2514mm ×1000 ～2130mm , 不锈钢 19614 万 t/ a , 规格为 210～2010mm ×1000～2100mm , 最 大卷重 40t 。平整线设计生产规模为 100175 万 t/ a , 其中碳钢 83145 万 t/ a , 不锈钢 17130 万 t/ a 。横切线设计生产规模为 62 万 t/ a , 其中碳钢 32 万 t/ a , 不锈钢 30 万 t/ a 。
高速钢轧辊在太钢热连轧2250生产线的应用
宁庆军 ： 高速钢轧辊在太钢热连轧 ２ ２ ５ ０生产线的应用
２ ） 磨辊在使用前跟踪近期一周 内“ Ｐ ” 单位的下
机辊 温 ， 确认下 机辊 温不 超过 ６ ５℃ 。
年份
２ ０ ０ ７住
２ ０ ０ ８伍 ２ ０ ０９矩 ２ ０ １ ０往 ２ ０ １ １证
表 １ 轧辊消耗
Ｍ Ｃ型和 Ｍ ： ｃ型为主 ， 碳化物形态好 、 硬度高 、 分布 弥散， 因而耐磨性好 ２ ］ 。 ３ ） 高速钢轧辊具有较好的热稳定Ｉ 生 和红硬性， 在常 规的轧制温度下具有较高的硬度和良好的耐磨性 ３ ］ 。 ４ ） 高速钢轧辊具有 良好的淬透ｆ 生 和淬硬性 ， 从辊 身表面到工作层 内部 的硬度几乎不降 ，从而确保轧 辊从外到内具有同等 良好的耐磨 引 。 ５ ） 轧辊在 良 好的冷却条件下工作 ， 辊身表面形成 附着力强而致密的氧化膜， 这种均匀致密的氧化膜长时 间存在Ｉ 丽 ｉ 脱落， 使得高速钢车 丢 耐磨 ０ 显著提高。
总第 １ ４ ８ 期 ２ ０ １ ４年 第２期
．山Leabharlann 冶 金 Ｓ ＨＡＮＸＩ ＭＥ Ａ ＬＬ Ｕ ＲＧＹ
Ｔ ｏ ｔ ａ ｌ １ ４ ８ Ｎｏ ． ２， ２ ０ １ ４
１ 生产实践・ 霞凫摄
高速钢轧辊在太钢热连轧 ２ ２ ５ ０生产线的应用
宁庆 军
（ 山西太钢不锈钢股份有 限公司热连轧厂 ， 山西 摘 太原 ０ ３ ０ ０ ０ ３ ）
钢种的生产和开发需要。 生产工艺采用不锈钢和碳钢 的混和轧制技术。 ２ ２ ５ ０ 热连轧生产线是世界上不锈钢 产量最大、 技术装备最先进的不锈钢热轧生产 。
收稿 日期 ： ２ ０ １ ３ － １ ０ — ２ ８ 作者简介 ： 宁庆 军（ １ ９ ８ ２ 一） ， 男， 太钢 热连轧 ２ ２ ５ ０生产线运 行作业 长， 助理工程师。Ｅ ～ ｍａ ｉ ｌ ： ｎ ｑ ｊ １ ９ ８ ２ ＠１ ２ ６ ． ｔ ｏ ｍ

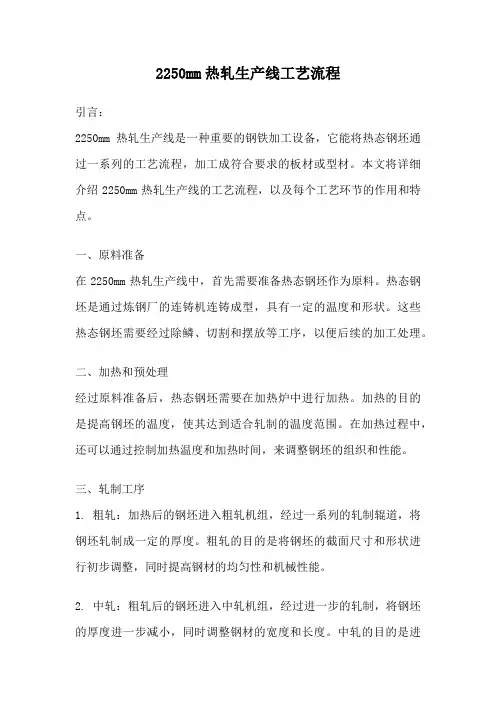

2250mm热轧生产线工艺流程
2250mm热轧生产线工艺流程引言：2250mm热轧生产线是一种重要的钢铁加工设备，它能将热态钢坯通过一系列的工艺流程，加工成符合要求的板材或型材。
本文将详细介绍2250mm热轧生产线的工艺流程，以及每个工艺环节的作用和特点。
一、原料准备在2250mm热轧生产线中，首先需要准备热态钢坯作为原料。
热态钢坯是通过炼钢厂的连铸机连铸成型，具有一定的温度和形状。
这些热态钢坯需要经过除鳞、切割和摆放等工序，以便后续的加工处理。
二、加热和预处理经过原料准备后，热态钢坯需要在加热炉中进行加热。
加热的目的是提高钢坯的温度，使其达到适合轧制的温度范围。
在加热过程中，还可以通过控制加热温度和加热时间，来调整钢坯的组织和性能。
三、轧制工序1. 粗轧：加热后的钢坯进入粗轧机组，经过一系列的轧制辊道，将钢坯轧制成一定的厚度。
粗轧的目的是将钢坯的截面尺寸和形状进行初步调整，同时提高钢材的均匀性和机械性能。
2. 中轧：粗轧后的钢坯进入中轧机组，经过进一步的轧制，将钢坯的厚度进一步减小，同时调整钢材的宽度和长度。
中轧的目的是进一步提高钢材的尺寸精度和表面质量。
3. 精轧：中轧后的钢坯进入精轧机组，经过精密的轧制辊道，将钢坯的厚度进一步减小，达到最终的板材厚度要求。
精轧的目的是提高钢材的尺寸精度、表面质量和机械性能。
四、冷却和除鳞精轧后的板材还会有一定的温度，需要通过冷却设备进行快速冷却，以使板材达到设定的温度范围。
冷却过程中，还会产生一层氧化皮，需要通过除鳞设备进行除去，以保证板材表面的光洁度和质量。
五、切割和整平冷却和除鳞后的板材需要根据客户的需求进行切割和整平。
切割可以按照长度要求将板材切割成不同的尺寸，而整平则是通过辊道设备对板材进行拉伸和压平，使其达到平整度和尺寸精度的要求。
六、检测和质检经过切割和整平后的板材会经过一系列的检测设备，对板材的尺寸、表面质量和机械性能进行检测。
同时，还会进行质检，对产品的质量进行抽检，以确保产品符合标准和客户的要求。
包钢2250mm热轧生产线工艺流程
包钢2250mm热轧生产线工艺流程1. 原料准备在热轧生产线上，主要的原料是热轧坯和燃料。
热轧坯是通过连铸机将液态钢浇铸成坯，在坯料冷却后送至热轧车间。
燃料主要是煤炭、焦炭和焦粉，用于热轧炉的加热。
2. 热轧工艺热轧工艺是将热轧坯通过一系列的轧制工序，使其形成所需的钢材产品。
热轧工艺包括加热、粗轧、精轧、冷却等工序。
加热：热轧坯进入炉内进行加热，将坯料加热至适合热轧的温度，以便于后续的轧制工序。
粗轧：加热后的坯料通过粗轧机进行轧制，将坯料压制成厚度适中的钢板。
精轧：粗轧后的钢板再经过精轧机进行轧制，使其变得更加平整、光滑，并且使钢材的厚度更加精确。
冷却：经过精轧后的钢板，通过冷却设备，迅速冷却至室温，以获得理想的组织和性能。
3. 质量控制热轧生产线上的质量控制是非常重要的，其关键是控制热轧工艺中的各项参数，以确保生产出合格的产品。
温度控制：热轧时，通过监测和控制炉内温度，保证钢坯达到理想的热轧温度，确保热轧过程中的均匀性。
轧制力控制：通过控制轧机的轧制力和速度，保证轧制过程中的稳定性，避免产生过大的轧制应力，保证产品的表面光洁度和尺寸精度。
冷却控制：通过控制冷却设备，保证产品的冷却速度和温度均匀性，确保产品的组织和性能达到要求。
4. 辅助设备热轧生产线上还配备了各种辅助设备，如切割机、卷取机、探伤机等，用于对热轧钢材进行后续加工和检测。
切割机：用于将热轧钢板切割成所需的长度和宽度。
卷取机：用于将热轧钢板卷取成卷材，以便于运输和储存。
探伤机：用于对热轧钢材进行探伤，检测产品的质量和表面缺陷。
5. 成品检验最后，热轧钢材经过生产线上的各项工艺后，需要进行全面的成品检验，以确保产品的质量符合要求。
尺寸检验：通过测量设备对产品的尺寸精度进行检验。
化学成分检验：通过化学分析仪器对产品的化学成分进行检验。
机械性能检验：通过拉伸试验、冲击试验等手段对产品的机械性能进行检验。
表面质量检验：通过目视和仪器检测对产品表面质量进行检验。
热轧2250热连轧带钢生产工艺流程
热轧2250热连轧带钢生产工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!热轧2250热连轧带钢生产工艺流程引言热轧2250热连轧带钢生产工艺是钢铁行业中一项重要的生产工艺，它能够生产出高质量的带钢产品，广泛应用于建筑、机械制造、汽车制造等领域。
太钢2250mm热连轧卷取机的张力控制
头部 张力 ； ： 最大张力 ； ： 头部结束张 Ｃ Ａ ＧＮ Ｈ Ｎ ＩＧ
力２ ； ： 头部结束张 ３ ： ； 中部卷取张力 ；ｚ Ｔ－ 精轧
控制时， 结束对单位张力的修正。 ２ ． 钢卷卷径的计算 ．２ ３ 钢卷卷径的计算有两种计算方法 ， 即速率 （ ） 。 计算法和卷钢圈数 （ 。计数法 ， Ｄ） 它们间的关系见图 ２ 在卷取负荷接通 １ Ｓ ， 。 ５ 前 由速率 （ 计算法计算 Ｄ）
动 ， 带 钢在层 流冷却 辊道 上保持 一个 向前 的张力 ， 使
卷取张力控制就是保证在卷钢过程 中， 带钢承 受恒定 的张力 ， 以保证卷取的平滑和紧固， 从而获得 良好 的成 品质量效 果 。恒 张 力控制 系统一 般有 直接 法和 间接法 两种［］ 接法是 通过 张力计 直接 检测 １ 。直 张力 ， 构成张力闭环控制 ， 它的精度受 到张力计精度
张力控制的效果。 ２ 张力力矩计算 （ ） ． ３ 张力力矩是卷筒电机力矩 的主要组成部分 ， 它 取决于不断变化的钢卷卷径值及 Ｌ 下送 的单位张 ２ 力给定值 、 带钢的宽度、 厚度及张力斜率等设定值。 其中单位张力设定模型及钢卷直径的计算精度是该 过程的控制难点 ， 它们直接影响着钢卷卷取的成败 。 其计算关系如下所示 ：
线减小 ，当卷径达到 Ｄ 时减小到 ｚ ，当卷径达到 Ｄ 时减小到 Ｚ 当卷径达到Ｄ 时减小到 Ｔ 这样 ， １ 。 在带钢头部就有一较大的张力， 以保证带钢头部能够 卷紧紧地缠绕在卷筒上。 在钢卷 中部 ， 单位张力保持 不变 ， 此时张力 力矩随着钢卷卷径 的变化而变化 ，以适应不断增大 钢卷的要求 ， 从而保证带钢中部卷形的稳定性。
ｎ ：
，
平稳过渡 ， 又保证了尾部卷形的质量。 １ 单位张力的修正 １ 夹送辊力矩监控补偿 ） ） （ 。
不锈钢热轧的生产设备及工艺流程
从板坯进入板坯库开始至成品发货为止，计算机通过物流跟踪系统对板坯、轧件和钢卷进行全线跟踪，并确定其位置，从而对相应设备进行设定和控制。
出炉板坯经辊道输送到高压水除鳞箱，用高压水清除板坯表面氧化铁皮。然后，板坯进入带立辊的四辊可逆式粗轧机进行往复轧制；在轧制过程中，根据轧制规程要求，可在轧机入口侧或出口侧用高压水清除二次氧化铁皮；轧制3～7道次后，轧成20～40（60）mm的中间带坯经中间辊道送入热卷箱或通过热卷箱进入精轧机组。在粗轧机前后设有抽风装置。
由精轧机轧出的带钢经输出辊道上的层流冷却装置冷却，将带钢冷却到规定的卷取温度。为提高冷却精度，该层流冷却装置分为精调段和微调段，高位水箱布置在输出辊道旁侧。计算机过程控制系统将根据钢种、规格、轧制速度、终轧温度、卷取温度的不同要求，对层流冷却方式、冷却速度和水量进行设定，以保证产品的机械性能。带钢经冷却后，由三助卷辊式全液压卷取机卷取成钢卷。卷取后的钢卷，由卸卷小车从卷取机卸出运送到打捆站，在打捆站经打捆后，出口钢卷小车将钢卷送到快速运输链上。
根据不同的钢种和规格，中间带坯通过热卷箱有经热卷箱卷取和不经过热卷箱卷取两种方式。另外，在粗轧机正在轧制或热卷箱开始卷取，而下游工序出故障不能轧制时，热卷箱将带坯卷取后，用吊车将带坯卷吊到钢卷保温炉中进行保温，以后再吊回到轧制线上进行轧制。粗轧机和热卷箱之间还设有废品推出机，处理因粗轧机轧废或其他原因不能继续轧制的带坯
热轧的生产设备及工艺流程
1、热轧生产线的主要工艺设备：
1-加热炉；2-高压水除鳞箱（HSB）；3-粗轧除鳞；4-粗轧前大立辊（VE）；5-粗轧机（RM）；6-热卷箱（CB）；7-飞剪（CS）；8-精轧前除鳞装置；9-精轧前立辊（F1E）；10-7机架的精轧机；11-层流冷却；12-两台地下卷取机（DC）。
