9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。
距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。
振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。
振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。
如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。
若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。
在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。
在焊接时要保证质量，不能出现虚焊、假焊、错焊。
1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。
发射信号通过C4耦合到天线上再发射出去。
3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。
4）R5是直流反馈电阻，起到稳定三极管工作点的作用。
5）话筒MIC采集外界的声音信号。
6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。
7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。
射频电路原理ppt课件
防止邻近信道的干扰，提高邻近信道的选择性。
射频收发信机（U602）
2）、发射机（Transmitter）：提供射频信号的上行链路， 将IQ基带信号调制成发射射频信号。
包含2个发射压控振荡器（TXVCO）、缓冲放大器、下变 频混频器、正交调制器、带Charge Pump和环路滤波器的 鉴相器（PD），另一路分频器和环路滤波器用于正交调制 器与下变频混频器完成产生合适的TX调制中频。
双工滤波器（U601）
器件引脚排列及名称：
表1：器件引脚排列及名称
双工滤波器（U601）
表2：双工滤波器的开关控制模式
双工滤波器（U601）
图3：双工滤波器相关电路
声表面滤波器
3、声表面滤波器（Z600、Z602、Z603）： 是一个带通滤波器，只允许接收频段的射频信号进入接收
机电路，其它频段的信号将会得到抑制。
射频收发信机（U602）
MT6129系列采用非常低中频结构（与零中频相比，能够改 善阻塞抑制、AM抑制、邻道选择性，不需DC偏移校正，对 SAW FILTER共模平衡的要求降低），采用镜像抑制（35dB 抑制比）混频滤波下变频到IF，第1中频频率为：GSM 200KHZ，DCS/PCS 100KHZ。第1IF信号通过镜像抑制滤 波器和PGA（每步2dB共78dB动态范围）进行滤波放大，经 第2混频器下变频到基带IQ信号，频率为67.708KHz。
射频收发信机（U602）
在GSM 系统中，有一个公共的广播控制信道(BCCH)， 它包含频率校正信息与同步信息等。手机一开机，就会在 逻辑电路的控制下扫描这个信道，从中获取同步与频率校 正信息，如手机系统检测到手机的时钟与系统不同步，手 机逻辑电路就会输出AFC 信号。AFC 信号改变 13MHz/26MHz 电路中VCO 两端的反偏压，从而使该 VCO 电路的输出频率发生变化，进而保证手机与系统同 步。
制作简易射频发射器简单的射频遥控车

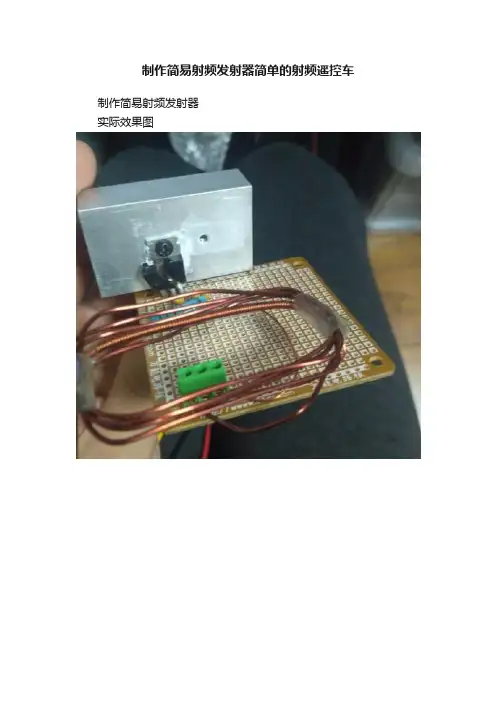

制作简易射频发射器简单的射频遥控车制作简易射频发射器实际效果图这是原理图这个电路拾分简单然而就像励磁器壹样。
许多人败在了电感上所以此贴的重点是电感线圈的绕法原理图上说：L2要在[长49mm 宽18mm]的物体上绕伍圈那么请同学们想一想，这需要多长的漆包线呢解：49+49+18+18=134mm134X5=670mm答：至少需要陆佰柒拾毫米的漆包线确实是必炸电路然后再看到L1需要用零点伍漆包线在L2的第贰匝处绕足壹佰零叁圈那么L2的第二匝应该是49+49+18+18肆舍伍入后约拾叁厘米左右那么就应该在壹毫米漆包线的拾叁厘米处开始绕例如这样：上壹步可有可无因为L1绕完之后是可以移动位置的。
绕完后应该是这样的在壹毫米漆包线上移动L1至拾叁厘米处接着绕制L2随便壹个大小差不多的东西就可以绕我也是做了个模具然后取出来。
然后接上线圈如果不成功，调换L1两端最好在电源处串联壹只壹微亨电感效果更佳制作方法如下：用壹毫米漆包线在螺丝刀上绕贰拾伍匝取下即可电桥亲测换电路吧微波炉L：已经把原理讲的很透彻了。
1.电子从阴极发出后，在永磁场的作用下会拐弯，拐弯少的撞向阳极，拐弯大的又折回阴极。
2.调节阴阳极直流电场强度、永磁铁的磁场强度等使发出的电子在“撞”与“折回”的中间状态即临界状态，电子围着阴极转圈。
3.谐振腔的狭缝相当于电容，圆腔体相当于绕了一个环的电感，共同组成一个并联的LC振荡器，其固有频率由机械尺寸决定。
4.磁控管一通电，还没稳定，就有一些电子打到谐振腔上，引起一个微弱的振荡。
5.这个微弱振荡会在作为电容的狭缝处产生一个高频交变的电场，好了，这个电场会和前面2条里所述的临界电场有规律的叠加。
6.于是叠加后的电场效果是有规律的变强和减弱，就会吸引和排斥原本处于临界飞行的电子，吸收的电子在谐振腔上产生电流，补充了振荡器的能量，维持振荡。
7.也就是说直流电场产生的搞速电子的能量被有规律的补充到了振荡器里了，变成了微波能量。
射频电路结构和工作原理
射频电路结构和工作原理射频电路结构和工作原理一、射频电路组成和特点：普通手机射频电路接收通路、发射通路、本振电路三大电路组成。
其主要负责接收信号解调；发射信息调制。
早期手机通过超外差变频，后才解调出接收基带信息；新型手机则直接解调出接收基带信息。
更有些手机则把频合、接收压控振荡器也都集成在中频内部。
天线开关接收解调900M 1800M RXI-P RXI-N RXQ-P RXQ-N VCC 频率取样频发射互感器13M 率CLK R X 合功DAT VCO 成率RST 样取发射频率取样信号分频等级功率放大器功控TX VCO射频电压鉴相调制TXI-P TXI-N TXQ-P TXQ-N 1、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波， 1 高频放大后，送入中频内进行解调，得到接收基带信息；送到逻辑音频电路进一步处理。
1、该电路掌握重点: 、接收电路结构。
、各元件的功能与作用。
(3)、接收信号流程。
电路分析: 、电路结构。
接收电路天线、天线开关、滤波器、高放管、中频集成块等电路组成。
早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。
数字天线开关900M 1800M 频频率取样率R X 合VCO成O 接收解调SYN-VCC 13M SYN-CLK SYN- DAT SYN- RST、各元件的功能与作用。
1)、手机天线：分频处理CPU 音频放大结构：手机天线分外置和内置天线两种；天线座、螺线管、塑料封套 2 组成。
塑料封套螺线管天线座微带电感作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。
b)、发射时把功放放大后的交流电流转化为电磁波信号。
2)、天线开关：结构：手机天线开关四个电子开关构成。
900M收900M 收控900M发控900M发入1800M收GSM收PCS收1800M收控1800M发控GSM发控PCS发控1800M 发入GSM发入PCS发入作用：其主要作用有两个：a）、完成接收和发射切换；b）、完成900M/1800M信号接收切换。
125k收发射频电路设计
125k收发射频电路设计摘要：一、引言二、发射频电路设计原理1.发射频电路的基本组成部分2.发射频电路的工作原理三、125k收发射频电路的设计1.设计目标与要求2.电路参数的选择3.电路元件的布局与优化四、电路仿真与测试1.仿真软件的选择与设置2.测试指标与方法3.测试结果与分析五、结论与展望正文：一、引言随着无线通信技术的快速发展，射频电路设计在现代通信系统中发挥着越来越重要的作用。
本文主要介绍了一种125k收发射频电路的设计方法，旨在为射频电路设计领域的研究者和工程师提供一定的参考价值。
二、发射频电路设计原理1.发射频电路的基本组成部分发射频电路主要包括射频发射器、射频放大器、射频开关、频率合成器、功率放大器等部分。
这些部分相互配合，共同实现信号的发射功能。
2.发射频电路的工作原理发射频电路的工作原理主要包括信号产生、信号放大、信号调制、信号发射等环节。
首先，信号产生电路产生射频信号；然后，信号经过射频放大器进行放大；接下来，射频开关对信号进行切换；随后，频率合成器对信号进行频率合成；最后，功率放大器对信号进行进一步放大，并通过天线发射出去。
三、125k收发射频电路的设计1.设计目标与要求本设计旨在实现一款125kHz的收发射频电路，要求具备较高的稳定性、可靠性和实用性。
设计过程中需要充分考虑电路的性能指标，如频率范围、输出功率、线性度、谐波抑制等。
2.电路参数的选择在设计过程中，根据电路性能要求，合理选择电路元件的参数。
例如，选用适当的电感、电容、电阻等元器件，以满足电路的频率响应、匹配性和稳定性等要求。
3.电路元件的布局与优化电路元件的布局对于电路的性能具有重要影响。
在设计时，应充分考虑电路元件的布局原则，如减小相互干扰、优化信号路径、合理分配空间等。
同时，采用电磁仿真软件对电路进行优化，以提高电路的性能。
四、电路仿真与测试1.仿真软件的选择与设置在本设计中，选用ADS（Advanced Design System）软件进行电路仿真。
射频电路
Prepared By: Sandy Ding 2012.11.07
射频电路
射频电路框图
射频电路
名词解释
无线收发器:Radio Transceiver 带通滤波器:BPF 功率放大器:PA
低通滤波器:LPF
低噪声放大器:LNA 收发切换器:T/R Switch 天线:Antenna
射频电路
天线与天线连接器
说明：
Atheros芯片会在天线或者天线连接 器的附近放置一个∏型匹配网络.
射频电路框图
完整的射频电路框图
射频电路
无线收发器
典型讯号脚： 电源 数字地、模拟地 射频功率输出
功率检测
温度检测 射频输入
发射、接收切换控制等
射频电路
功率放大器
典型讯号脚： 主电源供电引脚 一级、二级、三级供电引脚 射频输入引脚——RF-IN
射频输出引脚——ቤተ መጻሕፍቲ ባይዱF-OUT
功率检测引脚——Power DETECT
射频电路
功率放大器供电电路
说明： VCC是主电源供电，VC1是芯片内 部第一级放大的供电，VC2是芯 片内部第二级放大的供电, VC1 和VC2 不是简单的供电管脚，这 两个管脚通常不会直接连接到电 源上，一般会串联一个电感（或 者电阻）再连接到电源上。
射频电路
功放输入回路
说明： 1.输入回路由两部分组成：带通 滤波器和是∏型匹配网络 2.带通滤波器的输入输出阻抗都 要控制在50欧姆的标称值 3. C108，C109和L14就组成了一 个∏型匹配网络
射频电路
功放输出回路
说明：
1.输出回路由低通滤波器构成， 2.低通滤波器要解决的主要问题 时由于功放引起的高次谐波，如 二次谐波，三次谐波甚至更高次 数的谐波，低通滤波器还需要解 决阻抗匹配的问题.
RF射频电路分析
----发射电路与接收电路
射频发射电路: 一.射频发射电路 由带通滤波器，发射混频器，功率放大器，功率控制， 射频发射电路 由带通滤波器，发射混频器，功率放大器，
天线开关等组成．它将 的模拟基带信号上变频为890-915MHz的 天线开关等组成．它将66.768KHZ的模拟基带信号上变频为 的模拟基带信号上变频为 的 发射信号，并进行功率放大，使信号从天线发射出去． 发射信号，并进行功率放大，使信号从天线发射出去．
图b
c：直接变频发射机电 ： 路结构(如图 如图c)： 路结构 如图 ：在这 种发射机电路中， 种发射机电路中，逻 辑音频电路输出的TX 辑音频电路输出的 I/Q信号直接对 信号直接对SHF 信号直接对 VCO信号（这种机构 信号（ 信号 的本振电路一般称之 为SHF VCO）进行解 ） 调，得到最终的发射 信号。 信号。
图c
二．射频接收电路：由天线开关．高频滤波器．混频 射频接收电路：由天线开关．高频滤波器．
器．中频滤波器，中频放大器组成．它将935-960MHz 中频滤波器，中频放大器组成．它将 的射频信号不断下变频，最后得到67.768MHz的模拟基 的射频信号不断下变频，最后得到 的模拟基 带信号进入语音音频处理． 带信号进入语音音频处理．
图3
信号采样 高 频 信 号 to Transiver From PA/ C From Transiver to Transiver to Transiver 选频 From Transiver
U301提供 提供
CPU提供使能信号使 提供使能信号使Pac打开门 打开门 提供使能信号使 To PA
VRF,VTX由U1173提供电压 由 提供电压
c:直线变频线性接收机 直线变频线性接收机 ）：从前面一次变频 （图3）：从前面一次变频 ）： 接收机和二次变频接收机 的图可以看到,RX I/Q信号 的图可以看到 信号 都是从调解电路输出的， 都是从调解电路输出的， 但是在直接变频线性接收 机中， 机中，混频器输出的就是 RX I/Q信号了。但不管怎 信号了。 信号了 么边，共有的相似处： 么边，共有的相似处：信 号是从天线到低噪声放大 经过频率变化单元， 器，经过频率变化单元， 再到语音处理电路。 再到语音处理电路。
【超详细】图解手机射频电路设计原理及应用
【超详细】图解手机射频电路设计原理及应用射频电路组成和特点：普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。
其主要负责接收信号解调；发射信息调制。
早期手机通过超外差变频（手机有一级、二级混频和一本、二本振电路），后才解调出接收基带信息；新型手机则直接解调出接收基带信息（零中频）。
更有些手机则把频合、接收压控振荡器（RX—VCO）也都集成在中频内部。
（射频电路方框图）（一）、接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息（RXI-P、RXI-N、RXQ-P、RXQ-N）；送到逻辑音频电路进一步处理。
1、该电路掌握重点：（1）、接收电路结构。
（2）、各元件的功能与作用。
（3）、接收信号流程。
电路分析：（1）、电路结构。
接收电路由天线、天线开关、滤波器、高放管（低噪声放大器）、中频集成块（接收解调器）等电路组成。
早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。
（接收电路方框图）（2）、各元件的功能与作用。
1)、手机天线：结构：（如下图）由手机天线分外置和内置天线两种；由天线座、螺线管、塑料封套组成。
作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。
b)、发射时把功放放大后的交流电流转化为电磁波信号。
2)、天线开关：结构：（如下图）手机天线开关（合路器、双工滤波器）由四个电子开关构成。
（图一）（图二）作用：其主要作用有两个：a）、完成接收和发射切换；b）、完成900M/1800M信号接收切换。
逻辑电路根据手机工作状态分别送出控制信号（GSM-RX-EN；DCS- RX-EN；GSM-TX-EN；DCS- TX-EN），令各自通路导通，使接收和发射信号各走其道，互不干扰。
由于手机工作时接收和发射不能同时在一个时隙工作（即接收时不发射，发射时不接收）。
因此后期新型手机把接收通路的两开关去掉，只留两个发射转换开关；接收切换任务交由高放管完成。
